土方工程施工说明书及附图(施工工艺及质量保证措施和有关试验要求-施工进度工期计划等)VIP免费

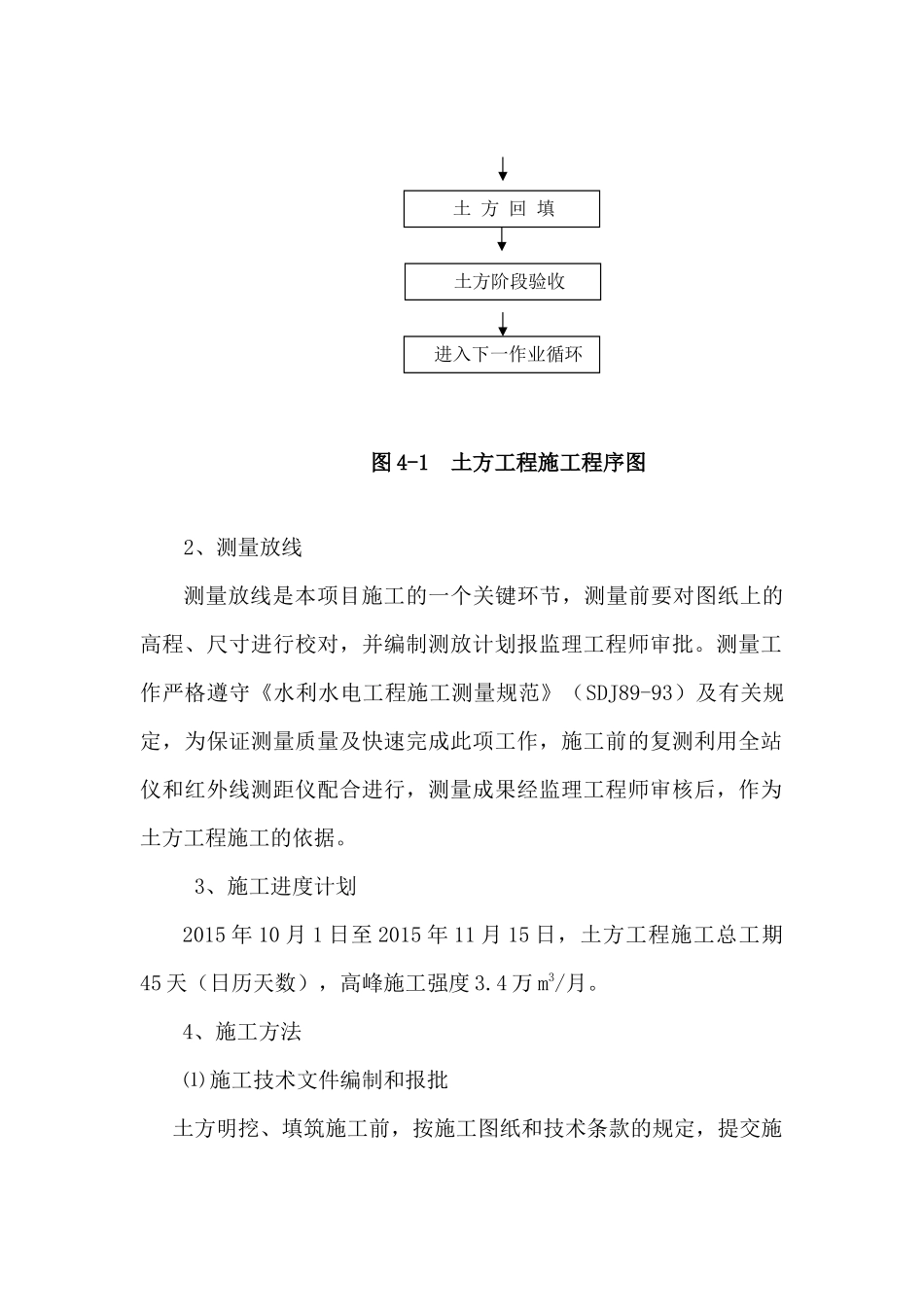

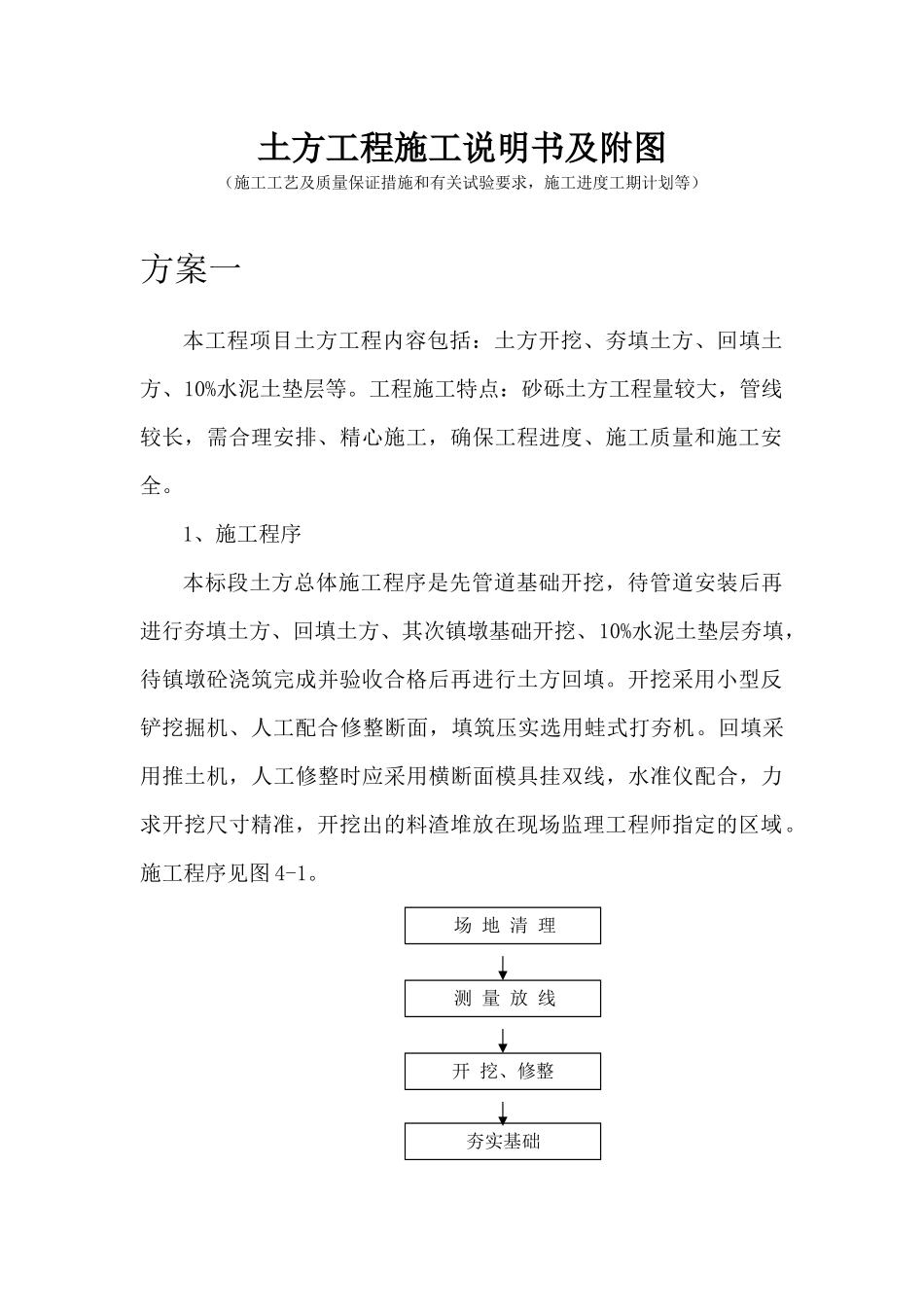

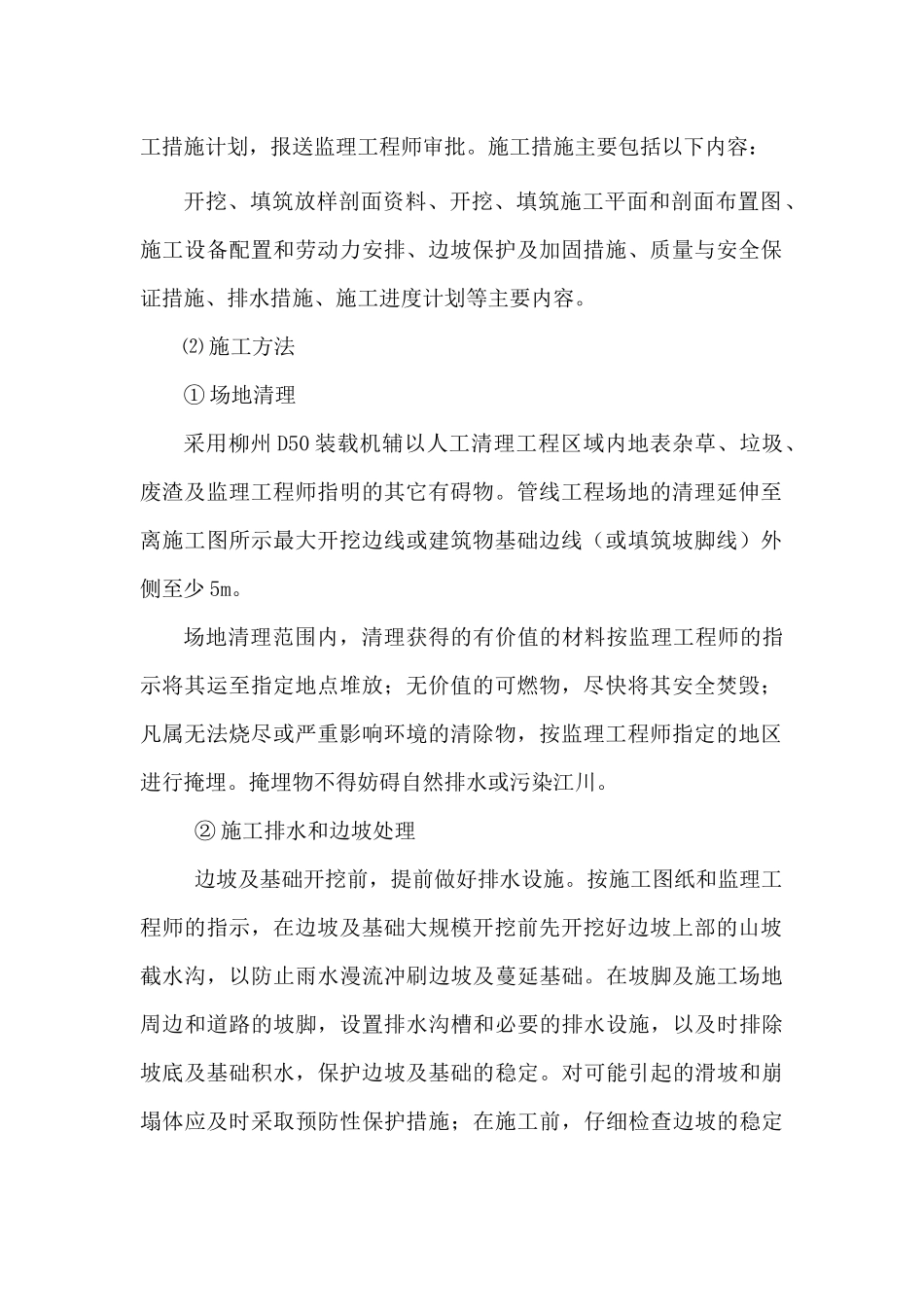

土方工程施工说明书及附图（施工工艺及质量保证措施和有关试验要求，施工进度工期计划等）方案一本工程项目土方工程内容包括：土方开挖、夯填土方、回填土方、10%水泥土垫层等。工程施工特点：砂砾土方工程量较大，管线较长，需合理安排、精心施工，确保工程进度、施工质量和施工安全。1、施工程序本标段土方总体施工程序是先管道基础开挖，待管道安装后再进行夯填土方、回填土方、其次镇墩基础开挖、10%水泥土垫层夯填，待镇墩砼浇筑完成并验收合格后再进行土方回填。开挖采用小型反铲挖掘机、人工配合修整断面，填筑压实选用蛙式打夯机。回填采用推土机，人工修整时应采用横断面模具挂双线，水准仪配合，力求开挖尺寸精准，开挖出的料渣堆放在现场监理工程师指定的区域。施工程序见图4-1。场地清理测量放线开挖、修整夯实基础图4-1土方工程施工程序图2、测量放线测量放线是本项目施工的一个关键环节，测量前要对图纸上的高程、尺寸进行校对，并编制测放计划报监理工程师审批。测量工作严格遵守《水利水电工程施工测量规范》（SDJ89-93）及有关规定，为保证测量质量及快速完成此项工作，施工前的复测利用全站仪和红外线测距仪配合进行，测量成果经监理工程师审核后，作为土方工程施工的依据。3、施工进度计划2015年10月1日至2015年11月15日，土方工程施工总工期45天（日历天数），高峰施工强度3.4万m3/月。4、施工方法⑴施工技术文件编制和报批土方明挖、填筑施工前，按施工图纸和技术条款的规定，提交施进入下一作业循环土方阶段验收土方回填工措施计划，报送监理工程师审批。施工措施主要包括以下内容：开挖、填筑放样剖面资料、开挖、填筑施工平面和剖面布置图、施工设备配置和劳动力安排、边坡保护及加固措施、质量与安全保证措施、排水措施、施工进度计划等主要内容。⑵施工方法①场地清理采用柳州D50装载机辅以人工清理工程区域内地表杂草、垃圾、废渣及监理工程师指明的其它有碍物。管线工程场地的清理延伸至离施工图所示最大开挖边线或建筑物基础边线（或填筑坡脚线）外侧至少5m。场地清理范围内，清理获得的有价值的材料按监理工程师的指示将其运至指定地点堆放；无价值的可燃物，尽快将其安全焚毁；凡属无法烧尽或严重影响环境的清除物，按监理工程师指定的地区进行掩埋。掩埋物不得妨碍自然排水或污染江川。②施工排水和边坡处理边坡及基础开挖前，提前做好排水设施。按施工图纸和监理工程师的指示，在边坡及基础大规模开挖前先开挖好边坡上部的山坡截水沟，以防止雨水漫流冲刷边坡及蔓延基础。在坡脚及施工场地周边和道路的坡脚，设置排水沟槽和必要的排水设施，以及时排除坡底及基础积水，保护边坡及基础的稳定。对可能引起的滑坡和崩塌体应及时采取预防性保护措施；在施工前，仔细检查边坡的稳定性，如遇有泥石、崩塌体等，采用人工进行危岩处理、边坡削坡和设置临时锚杆、插筋加固，以保证施工安全。③岸坡开挖:岸坡开挖应沿等高线自上而下、分层、分段、依次进行。开挖采用挖掘机挖坯，人工挂双线修坡，自卸汽车运输，一次成型，一次到位。在岸坡下部设有排水沟时，应边修坡边排水，以保护坡面不被冲刷和在影响边坡稳定的范围内积水。④基础开挖:1)首先设置排水设施，防止地面水流入槽内，以免边坡塌方或基土被破坏。2)在地质条件良好，土质均匀且地下水位较低时，挖方深度在5m以内不加支撑的边坡的最陡坡度应符合图4—2规定。深度在5m内的基础边坡的最陡坡度图4—2土的类别边坡坡度（高：宽）坡顶无恒载坡顶有恒载坡顶有动载中密的砂土1：1.00１：1.2５1：1.50中密的碎石土(填充物为砂土)1：0.751：1.001：1.25硬塑的粉土1：0.671．0.751：1.00中密的碎石土(填充物为粘性土)1：0.501：0.671：0.75硬塑的粉质粘土、粘土1：0.331：0.501：0.674)为了不破坏基底土的结构，机械开挖时应在基底标高以上预留一层用人工进行清理。5)基础开挖过程中，应对土质情况、地下水位和标高等的变化经常检查，作好原始记录及绘出断面图。如发现基底土质与设计不符合时，需经有关人员研究处理，并作出隐蔽工程记录。⑤土方填筑及10%水泥土垫层：首先挖弃表层腐质土使其表面达到新鲜...
