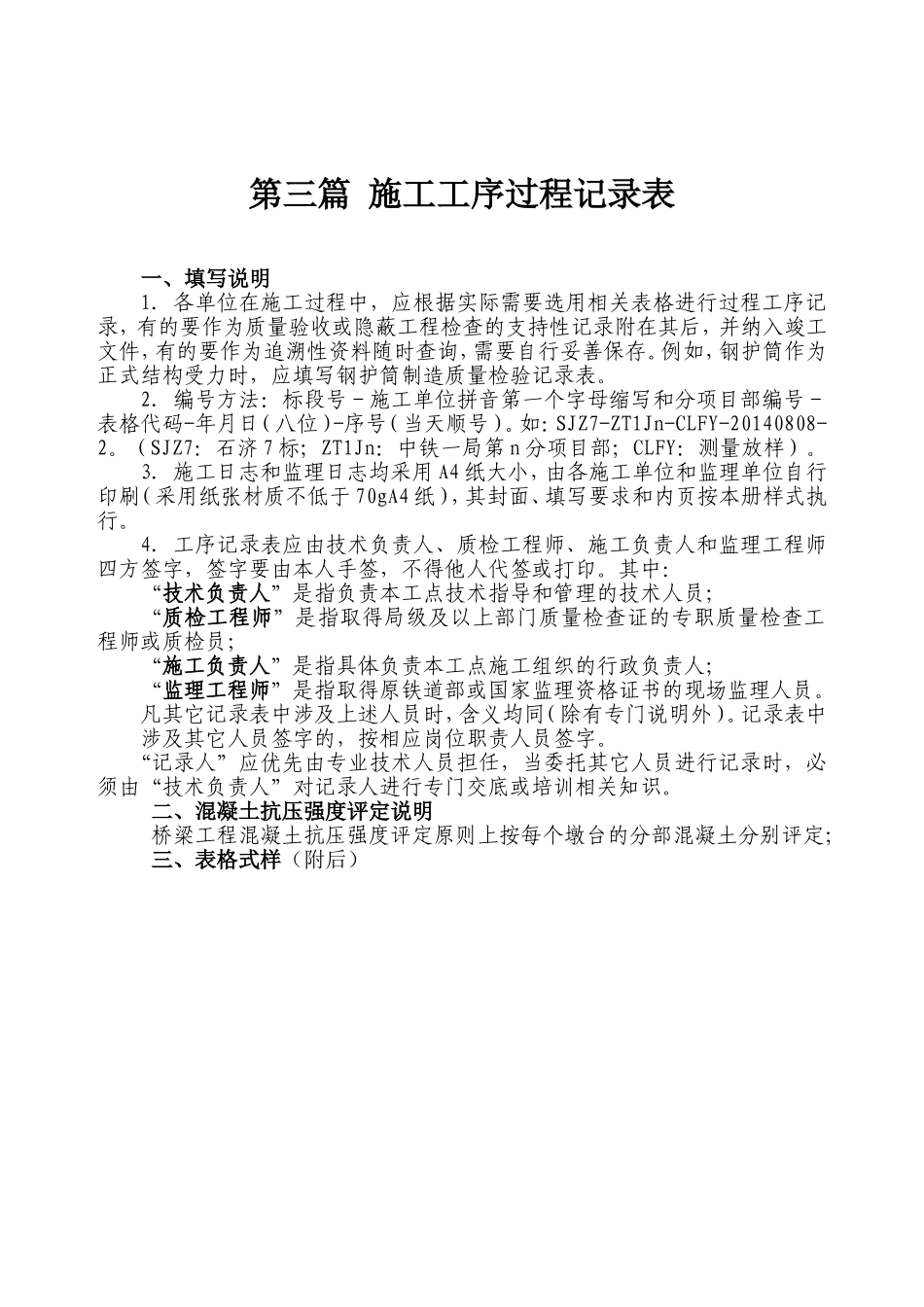

第三篇施工工序过程记录表一、填写说明1.各单位在施工过程中，应根据实际需要选用相关表格进行过程工序记录，有的要作为质量验收或隐蔽工程检查的支持性记录附在其后，并纳入竣工文件，有的要作为追溯性资料随时查询，需要自行妥善保存。例如，钢护筒作为正式结构受力时，应填写钢护筒制造质量检验记录表。2.编号方法：标段号－施工单位拼音第一个字母缩写和分项目部编号－表格代码-年月日（八位）-序号（当天顺号）。如：SJZ7-ZT1Jn-CLFY-20140808-2。（SJZ7：石济7标；ZT1Jn：中铁一局第n分项目部；CLFY：测量放样）。3.施工日志和监理日志均采用A4纸大小，由各施工单位和监理单位自行印刷（采用纸张材质不低于70gA4纸），其封面、填写要求和内页按本册样式执行。4.工序记录表应由技术负责人、质检工程师、施工负责人和监理工程师四方签字，签字要由本人手签，不得他人代签或打印。其中：“技术负责人”是指负责本工点技术指导和管理的技术人员；“质检工程师”是指取得局级及以上部门质量检查证的专职质量检查工程师或质检员；“施工负责人”是指具体负责本工点施工组织的行政负责人；“监理工程师”是指取得原铁道部或国家监理资格证书的现场监理人员。凡其它记录表中涉及上述人员时，含义均同（除有专门说明外）。记录表中涉及其它人员签字的，按相应岗位职责人员签字。“记录人”应优先由专业技术人员担任，当委托其它人员进行记录时，必须由“技术负责人”对记录人进行专门交底或培训相关知识。二、混凝土抗压强度评定说明桥梁工程混凝土抗压强度评定原则上按每个墩台的分部混凝土分别评定；三、表格式样（附后）石济铁路客运专线表C.0.1打入桩施工记录编号：工程（标段）名称施工单位单位工程桩顶设计高程里程及工点部位桩机类型桩的规格桩设计桩长桩号打桩日期节数桩入土每米锤击次数(击)最后阶段倾斜度最后桩顶高程(m)桩位偏差(mm)接桩时间12345678910送桩锤击数落锤高度(m)平均贯入度(cm/10击)设计值（％）实际值（％）作业人员：（按部位和工序签名）记录人：专职质量检查员：施工技术负责人：年月日石济铁路客运专线表C.0.2钻孔桩钻孔及清孔记录编号：工程（标段）名称施工单位钻机类型及编号单位工程钻孔起讫时间钻头类型及直径部位桩号设计桩顶高程（m）转盘顶高程（m）设计桩径（m）设计孔深（m）设计孔底高程（m）护筒顶高程（m）月日时间工作内容钻压（t）转速（转/分）钻杆长度（m）钻进（m）孔底高程（m）地质情况泥浆比重作业人记录人起止小计编号本次累计本次累计换钻头记录：第次换钻头：原钻头高度m，新钻头高度m。记录人：日期：第次换钻头：原钻头高度m，新钻头高度m。记录人：日期：第次换钻头：原钻头高度m，新钻头高度m。记录人：日期：清孔记录记录人：日期：开始清孔时间清孔结束时间清孔方式作业人：注入泥浆比重清孔结束泥浆比重清孔后孔径清孔前孔底高程清孔后孔底高程清孔后沉碴厚度专职质量检查员：年月日施工技术负责人：年月日石济铁路客运专线表C.0.3基坑开挖施工记录编号：工程（标段）名称施工单位单位工程基坑名称及里程1．坑底设计高程，实际开挖坑底高程。2．坑底土壤为，承载力为MPa。根据钻探（试探）之结果，此土壤在坑底以下尚有m，再下为层。3．地下水位高程，坑中水在年月日开始排水时高程为，排水措施为。4．基坑中共桩根。桩顶截断处高程：最高，最低。5．围堰顶部高程。6．其他情况记录：作业人：施工单位自检意见：专职质量检查员：年月日施工技术负责人：年月日监理单位意见：监理工程师：年月日43石济铁路客运专线表C.0.4预应力混凝土简支梁终张拉记录编号：工程（标段）名称施工单位单位工程梁号浇筑日期张拉日期张拉时混凝土强度张拉时混凝土弹性模量锚具、夹具厂家锚具、夹具型号试验情况环境温度（℃）校验记录左端（大里程端）千斤顶编号：校验日期：油表编号：校验日期：右端（小里程端）千斤顶编号：校验日期：油表编号：校验日期：张拉顺序钢束编号初始应力（MPa）控制应力（MPa）量测钢束伸长（mm）偏差（%）钢绞线回缩（mm）初始应力控制应力预/初张拉伸长值预/初张拉至终张拉的伸长值钢束总伸长值计算伸长值应...
