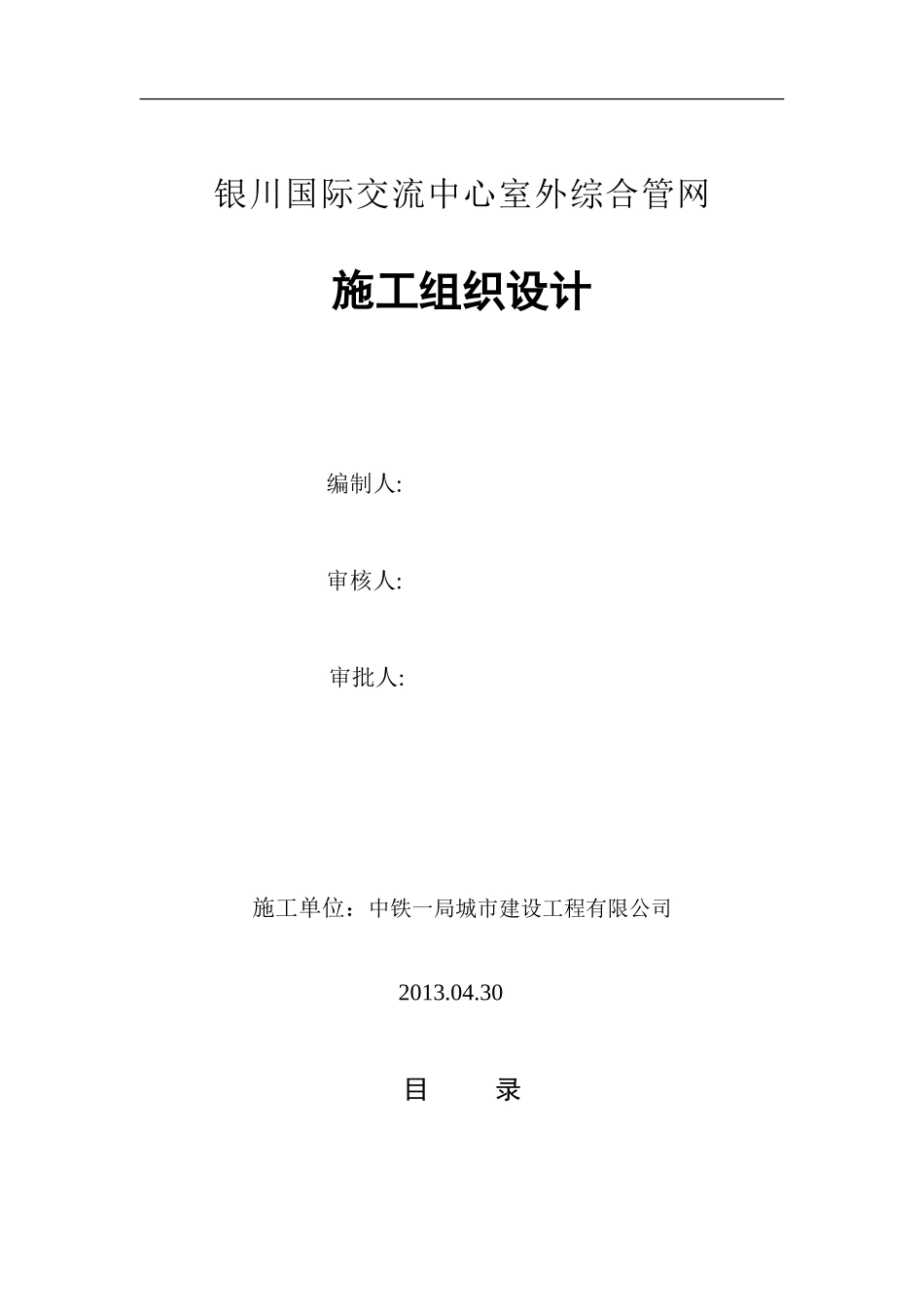

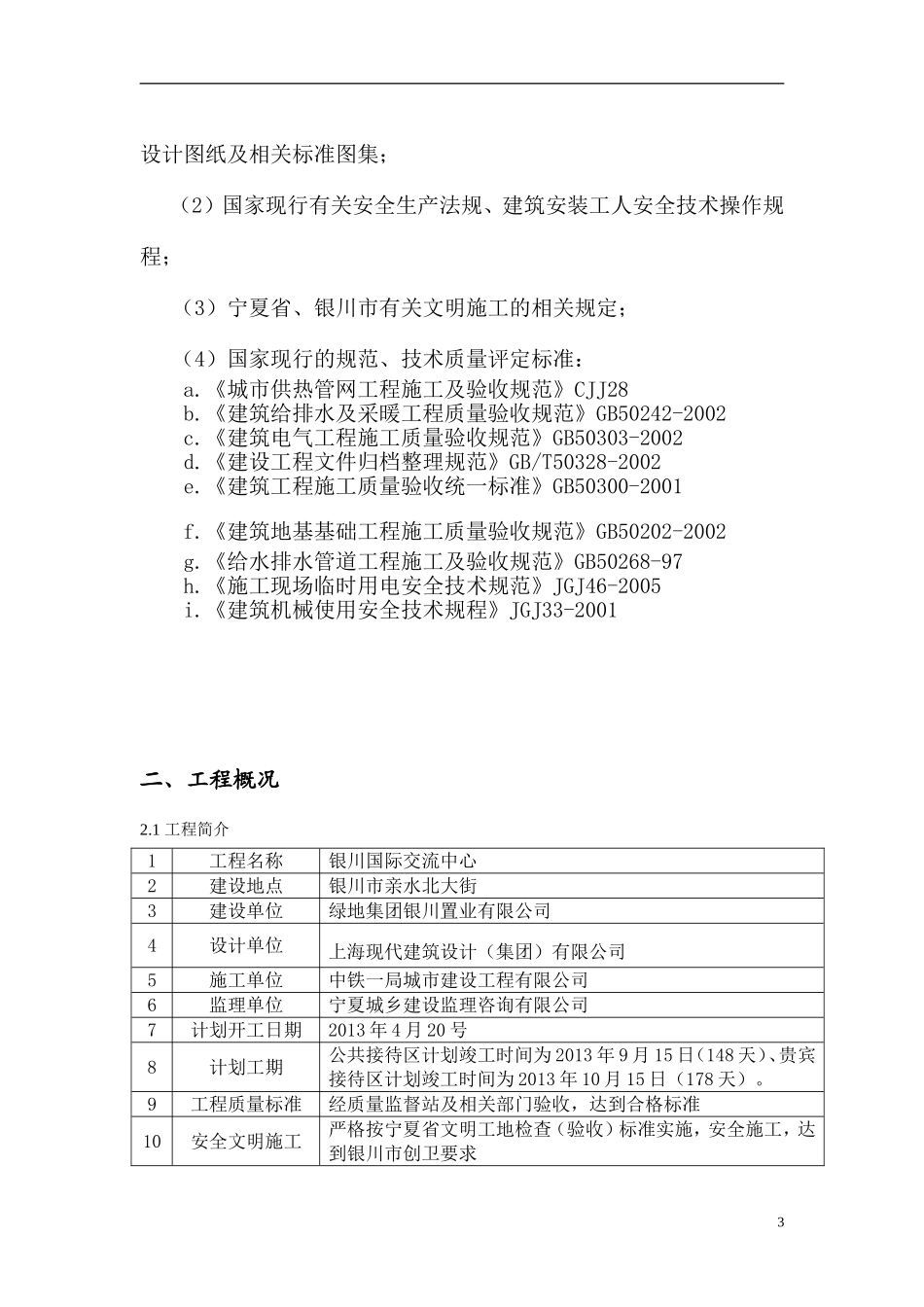

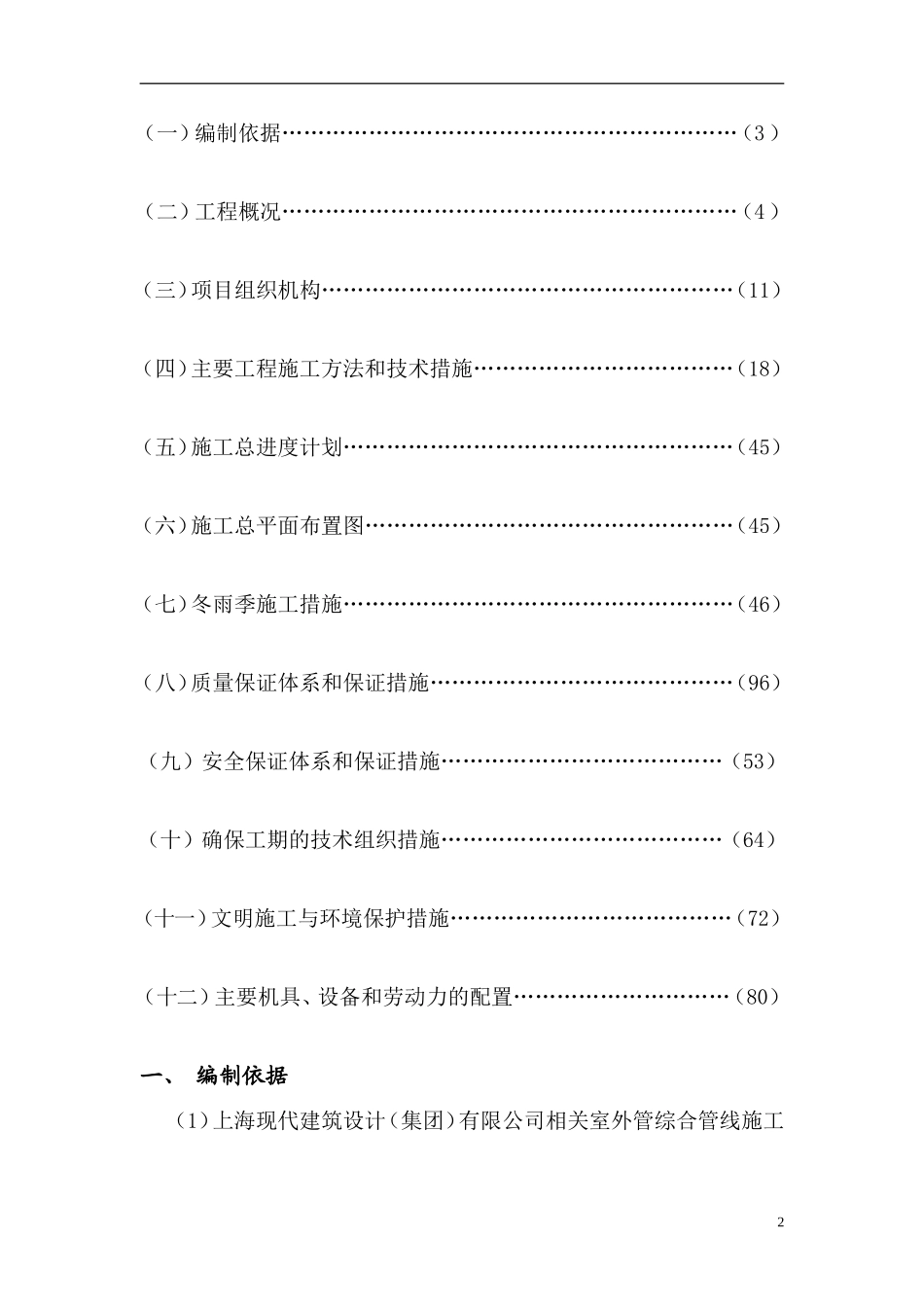

银川国际交流中心室外综合管网施工组织设计编制人:审核人:审批人:施工单位：中铁一局城市建设工程有限公司2013.04.30目录（一）编制依据………………………………………………………（3）（二）工程概况………………………………………………………（4）（三）项目组织机构…………………………………………………（11）（四）主要工程施工方法和技术措施………………………………（18）（五）施工总进度计划………………………………………………（45）（六）施工总平面布置图……………………………………………（45）（七）冬雨季施工措施………………………………………………（46）（八）质量保证体系和保证措施……………………………………（96）（九）安全保证体系和保证措施…………………………………（53）（十）确保工期的技术组织措施…………………………………（64）（十一）文明施工与环境保护措施…………………………………（72）（十二）主要机具、设备和劳动力的配置…………………………（80）一、编制依据（1）上海现代建筑设计（集团）有限公司相关室外管综合管线施工2设计图纸及相关标准图集；（2）国家现行有关安全生产法规、建筑安装工人安全技术操作规程；（3）宁夏省、银川市有关文明施工的相关规定；（4）国家现行的规范、技术质量评定标准：a.《城市供热管网工程施工及验收规范》CJJ28b.《建筑给排水及采暖工程质量验收规范》GB50242-2002c.《建筑电气工程施工质量验收规范》GB50303-2002d.《建设工程文件归档整理规范》GB/T50328-2002e.《建筑工程施工质量验收统一标准》GB50300-2001f.《建筑地基基础工程施工质量验收规范》GB50202-2002g.《给水排水管道工程施工及验收规范》GB50268-97h.《施工现场临时用电安全技术规范》JGJ46-2005i.《建筑机械使用安全技术规程》JGJ33-2001二、工程概况2.1工程简介1工程名称银川国际交流中心2建设地点银川市亲水北大街3建设单位绿地集团银川置业有限公司4设计单位上海现代建筑设计（集团）有限公司5施工单位中铁一局城市建设工程有限公司6监理单位宁夏城乡建设监理咨询有限公司7计划开工日期2013年4月20号8计划工期公共接待区计划竣工时间为2013年9月15日（148天）、贵宾接待区计划竣工时间为2013年10月15日（178天）。9工程质量标准经质量监督站及相关部门验收，达到合格标准10安全文明施工严格按宁夏省文明工地检查（验收）标准实施，安全施工，达到银川市创卫要求32.2施工范围本施工组织设计为银川国际交流中心项目室外综合管线工程，本工程的主要内容为：室外管沟开挖、回填，室外给水管、室外雨水管、室外污水管及室外采暖管线；阀门井、消火栓、水泵接合器、检查井、化粪池、以及室外室外强电、室外弱电的预埋管敷设。2.2.1室外给排水工程（1）给水管网系统本工程给水水源由市政环网（DN350）上分别引DN150、DN200两路管道供水，室外给水管网呈环状布置。依照设计图纸：生活给水及自喷管道在道路下管顶最小覆土埋深为1.2米，采用直埋法敷设。室外给水管道采用PE管，使用的管径分别为：DN50、DN65、DN100、DN150，采用热熔连接。（2）消防管网系统小区采用区域消防系统，由市政环网（DN350）上分别引DN150、DN200两路管道供水，室外消防管网呈环状布置。依照设计图纸：消防管道在道路下管顶最小覆土埋深为1.2米，采用直埋法敷设。室外消防管道采用聚乙烯钢丝骨架管，使用的管径分别为：DN150、DN200，采用电熔连接。（3）雨、污水管网系统公共接待区雨水重力自流排至阅海湖，污水重力自流排入室外污水管网，最终排至化粪池处理；贵宾接待区室外采用雨、污水合流排入化粪池处理。单体建筑雨水经落水口排至室外雨水井收集后，再排入雨水主管网，最终排至雨水阅海湖内。雨、污水管道采用双壁波纹管分别用DE335、DE450，采用胶圈承插连接及直埋方式敷设，按照设计标高进行放坡，若管底为软弱土质时，应换用粘土夯实后铺管，压实密度为不低于95%；当土质较硬含有碎石时，应做360度砂基础护管。沟槽内回填土应分层夯实，机械夯实不大于0.3米，人工夯实不大于0.2米。管道与检查井连接时，井外壁与管口相连处浇筑...
