室外外网电气施工组织设计VIP免费

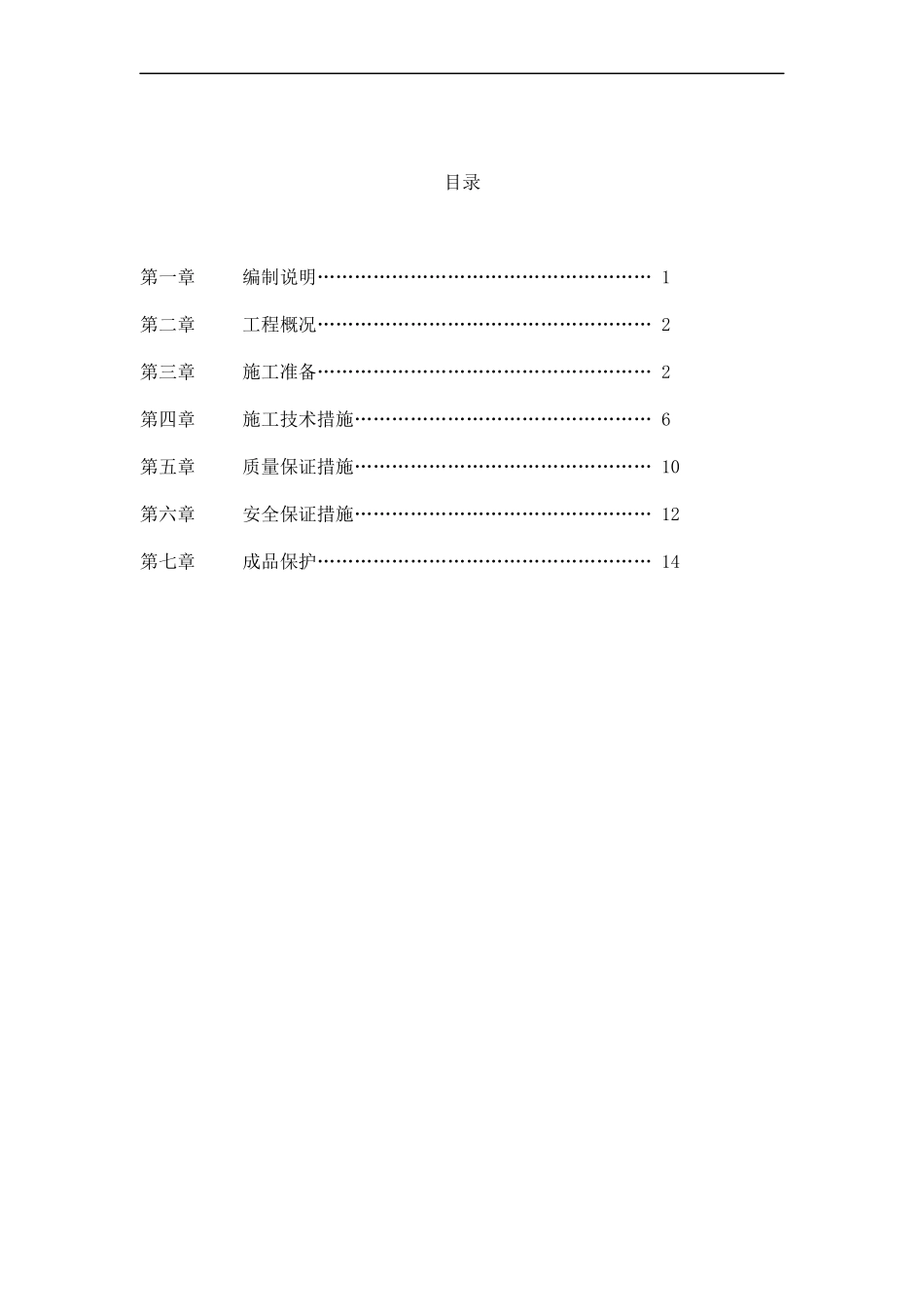

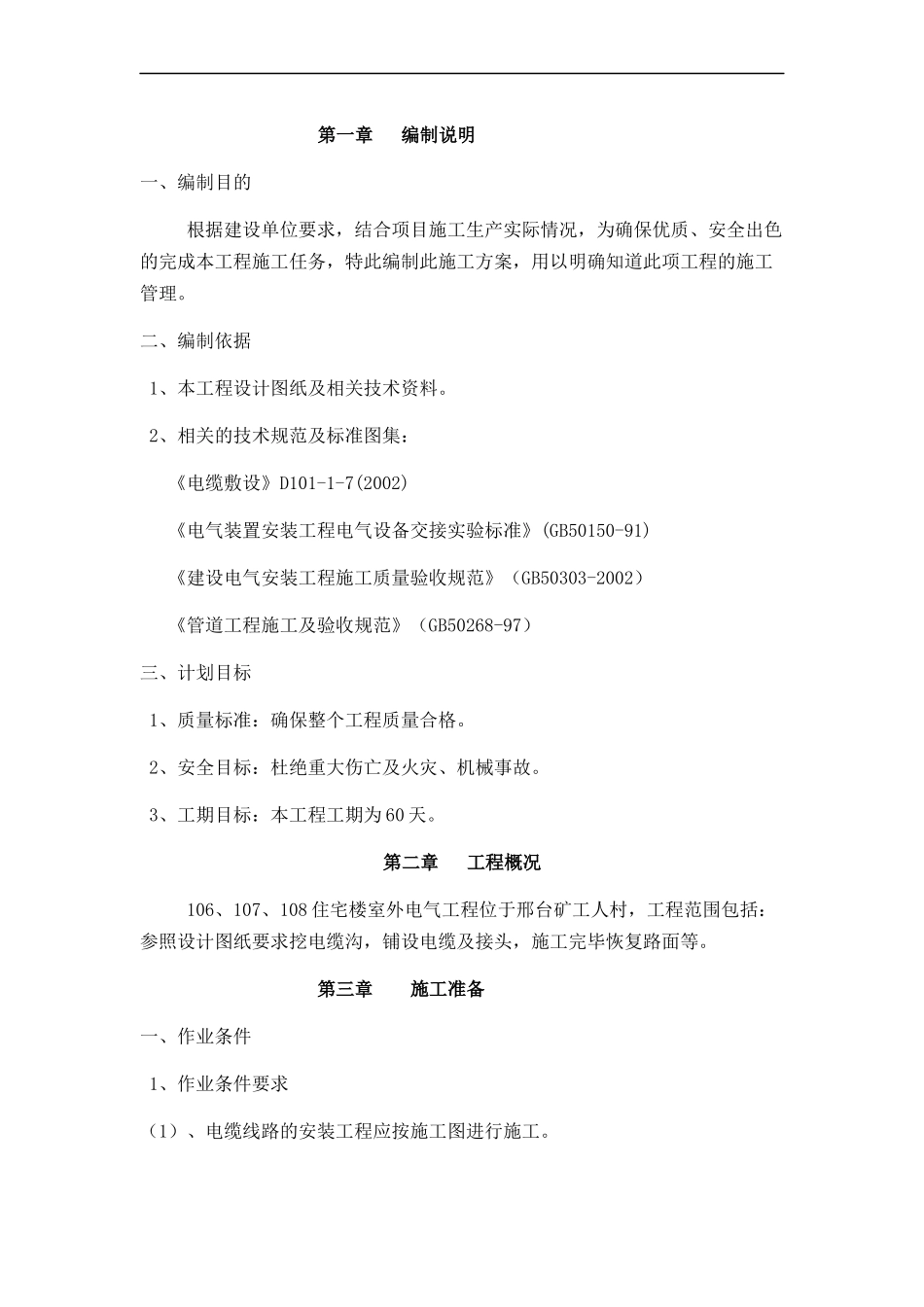

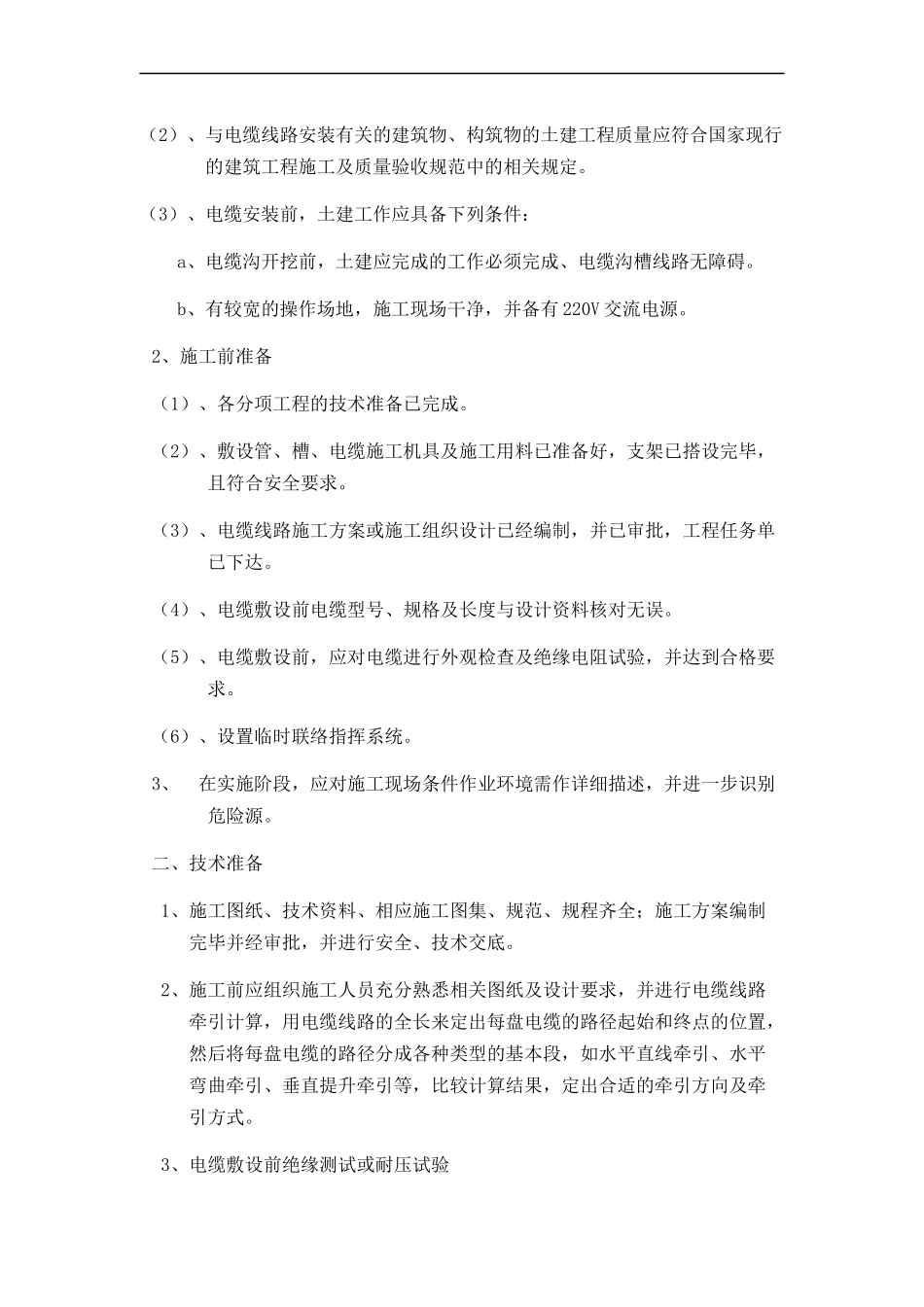

目录第一章编制说明………………………………………………1第二章工程概况………………………………………………2第三章施工准备………………………………………………2第四章施工技术措施…………………………………………6第五章质量保证措施…………………………………………10第六章安全保证措施…………………………………………12第七章成品保护………………………………………………14第一章编制说明一、编制目的根据建设单位要求，结合项目施工生产实际情况，为确保优质、安全出色的完成本工程施工任务，特此编制此施工方案，用以明确知道此项工程的施工管理。二、编制依据1、本工程设计图纸及相关技术资料。2、相关的技术规范及标准图集：《电缆敷设》D101-1-7(2002)《电气装置安装工程电气设备交接实验标准》(GB50150-91)《建设电气安装工程施工质量验收规范》（GB50303-2002）《管道工程施工及验收规范》（GB50268-97）三、计划目标1、质量标准：确保整个工程质量合格。2、安全目标：杜绝重大伤亡及火灾、机械事故。3、工期目标：本工程工期为60天。第二章工程概况106、107、108住宅楼室外电气工程位于邢台矿工人村，工程范围包括：参照设计图纸要求挖电缆沟，铺设电缆及接头，施工完毕恢复路面等。第三章施工准备一、作业条件1、作业条件要求（1）、电缆线路的安装工程应按施工图进行施工。（2）、与电缆线路安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及质量验收规范中的相关规定。（3）、电缆安装前，土建工作应具备下列条件：a、电缆沟开挖前，土建应完成的工作必须完成、电缆沟槽线路无障碍。b、有较宽的操作场地，施工现场干净，并备有220V交流电源。2、施工前准备（1）、各分项工程的技术准备已完成。（2）、敷设管、槽、电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。（3）、电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单已下达。（4）、电缆敷设前电缆型号、规格及长度与设计资料核对无误。（5）、电缆敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。（6）、设置临时联络指挥系统。3、在实施阶段，应对施工现场条件作业环境需作详细描述，并进一步识别危险源。二、技术准备1、施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全、技术交底。2、施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算，用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。3、电缆敷设前绝缘测试或耐压试验（1）、1KV以下电缆，用1KV兆欧表，侧线间及对地的绝缘电阻应不低于10MΩ。（2）、施工前应对电缆进行详细检查。电缆的规格、型号、截面、电压等级等均符合设计要求，外观无扭曲，损坏等现象。（3）、多根电缆敷设在电缆槽时，应根据现场实际情况，事先将电缆的排列用表或图的形式画出来，最大限度减少电缆的交叉和混乱。三、材料准备1、所有电缆槽及保护管应达到使用标准，其规格型号及电压登记应符合设计要求。2、电缆应具有合格证、生产许可证、“CCC”认证标识，其规格型号及电压等级应符合设计要求。3、电缆外观完好无损，铠装无锈蚀，无机械损伤、无明显褶皱和扭曲现象，橡套、塑料电缆外及绝缘层无老化及裂纹。4、电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。四、劳动力准备1、电缆挖沟、开槽、电缆敷设需要大量工作人员，要根据电缆的数量及电缆敷设进度提前安排人员，保证现场工作时人员满足施工要求，同时对进现场人员进行安全教育培训。2、在进入现场实施阶段应该附上具体施工作业人员。五、机具准备1、根据确定的施工方案及施工进度计划，确定施工机具需用量。2、组织施工机具设备的落实，保证按期进场。3、主要施工机具设备的配备详见下表第四章施工技术措施一、电缆沟槽挖土石方1、在平整完的场地，根据施工图纸及...
