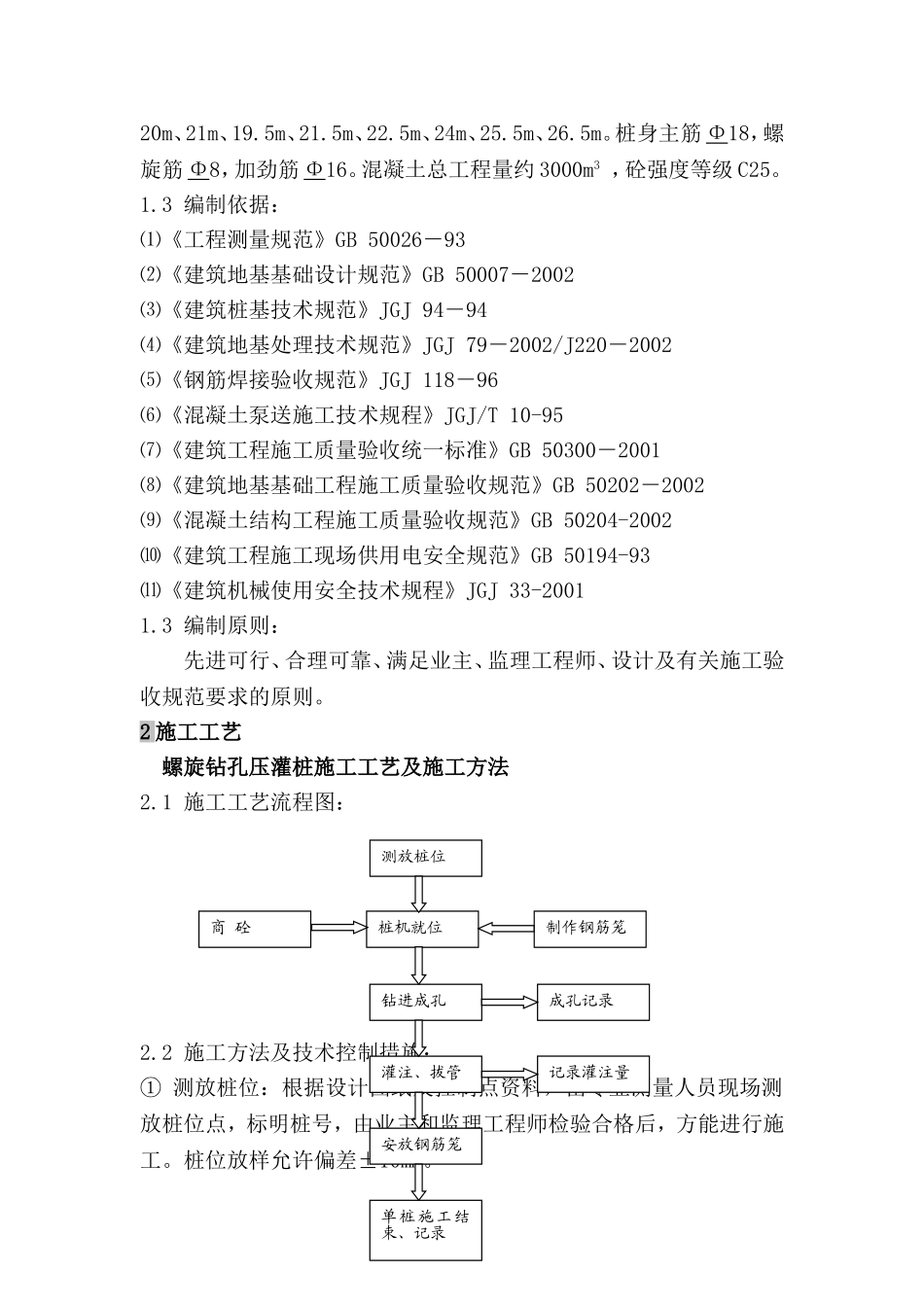

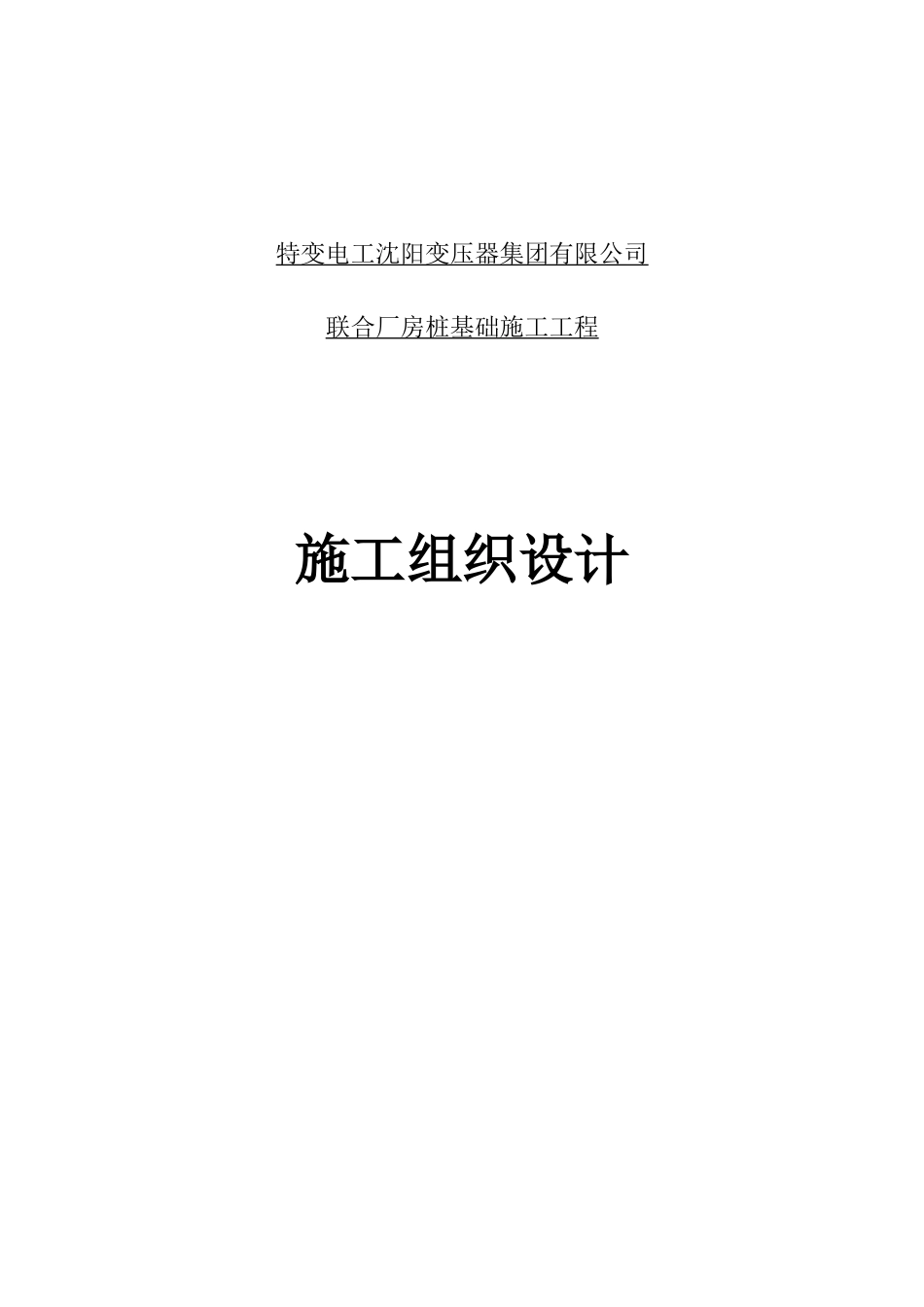

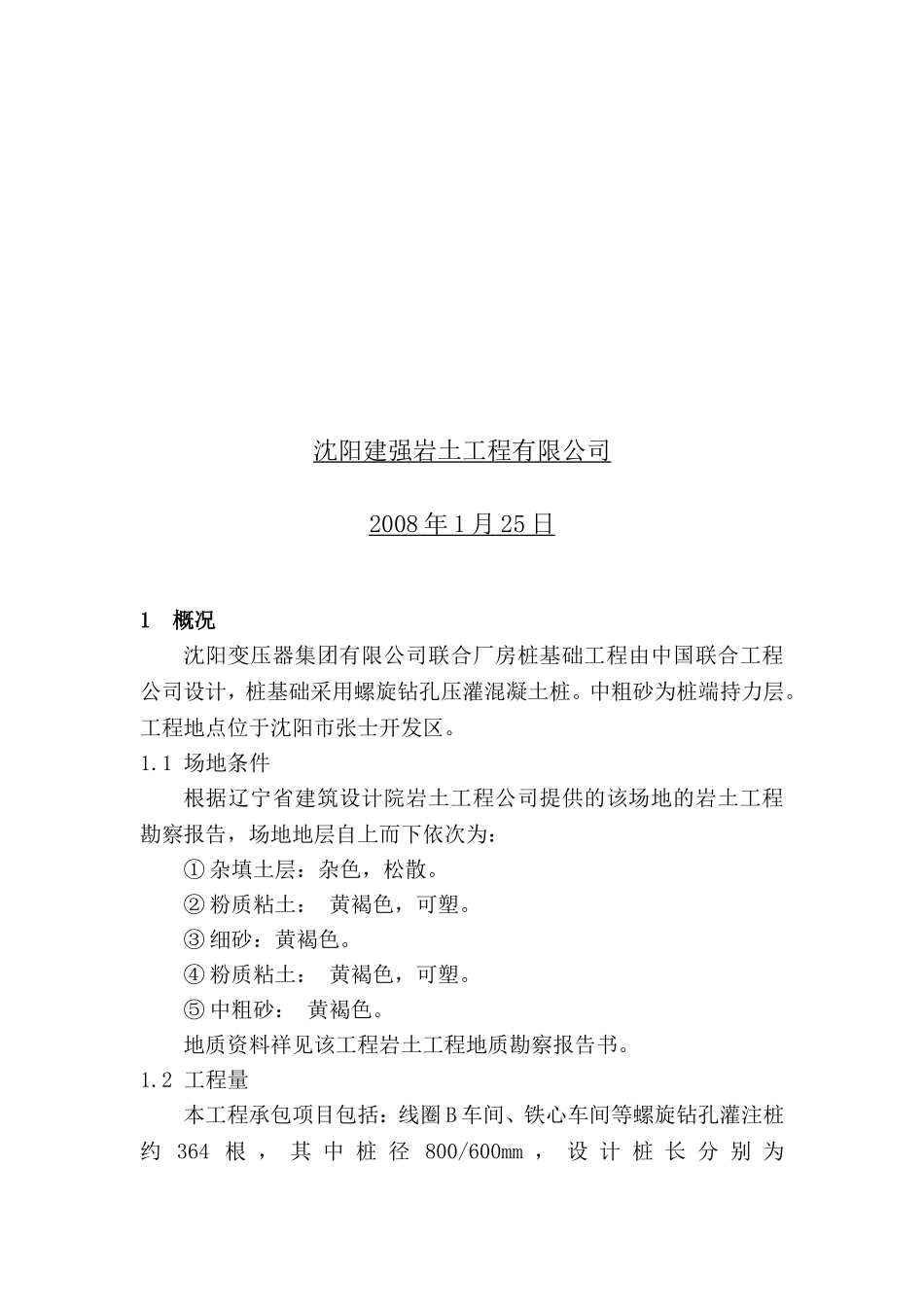

特变电工沈阳变压器集团有限公司联合厂房桩基础施工工程施工组织设计沈阳建强岩土工程有限公司2008年1月25日1概况沈阳变压器集团有限公司联合厂房桩基础工程由中国联合工程公司设计，桩基础采用螺旋钻孔压灌混凝土桩。中粗砂为桩端持力层。工程地点位于沈阳市张士开发区。1.1场地条件根据辽宁省建筑设计院岩土工程公司提供的该场地的岩土工程勘察报告，场地地层自上而下依次为：①杂填土层：杂色，松散。②粉质粘土：黄褐色，可塑。③细砂：黄褐色。④粉质粘土：黄褐色，可塑。⑤中粗砂：黄褐色。地质资料祥见该工程岩土工程地质勘察报告书。1.2工程量本工程承包项目包括：线圈B车间、铁心车间等螺旋钻孔灌注桩约364根，其中桩径800/600mm，设计桩长分别为20m、21m、19.5m、21.5m、22.5m、24m、25.5m、26.5m。桩身主筋Φ18，螺旋筋Φ8，加劲筋Φ16。混凝土总工程量约3000m3，砼强度等级C25。1.3编制依据：⑴《工程测量规范》GB50026－93⑵《建筑地基基础设计规范》GB50007－2002⑶《建筑桩基技术规范》JGJ94－94⑷《建筑地基处理技术规范》JGJ79－2002/J220－2002⑸《钢筋焊接验收规范》JGJ118－96⑹《混凝土泵送施工技术规程》JGJ/T10-95⑺《建筑工程施工质量验收统一标准》GB50300－2001⑻《建筑地基基础工程施工质量验收规范》GB50202－2002⑼《混凝土结构工程施工质量验收规范》GB50204-2002⑽《建筑工程施工现场供用电安全规范》GB50194-93⑾《建筑机械使用安全技术规程》JGJ33-20011.3编制原则：先进可行、合理可靠、满足业主、监理工程师、设计及有关施工验收规范要求的原则。2施工工艺螺旋钻孔压灌桩施工工艺及施工方法2.1施工工艺流程图：2.2施工方法及技术控制措施：①测放桩位：根据设计图纸及控制点资料，由专业测量人员现场测放桩位点，标明桩号，由业主和监理工程师检验合格后，方能进行施工。桩位放样允许偏差±10mm。桩机就位商砼制作钢筋笼钻进成孔安放钢筋笼灌注、拔管单桩施工结束、记录成孔记录记录灌注量测放桩位②钻机就位：施工时，钻机就位要平稳，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩心，确保桩体垂直度允许偏差不大于1%③商砼：严格控制商砼进场速度,保证混凝土强度质量,要求商混站保证掺加抗冻剂的剂量,保障混凝土能够在-150C左右环境中正常进行施工。④钢筋笼制作：严格按设计图纸尺寸制作，钢筋笼纵筋、加劲筋、螺旋筋全部采用焊接，要求焊接要饱满、密实，焊缝要连续均匀。钢筋笼直径允许偏差±10mm，纵筋间距允许偏差±10mm，长度允许偏差±100mm，螺旋筋间距允许偏差±20mm。⑤钻进成孔：钻孔开始，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。钻进应先慢后快，以减少钻杆摇晃，避免钻孔偏移。桩位允许偏差±50mm。⑥灌注及拔管：成孔至设计桩顶标高后，停止钻进，开始泵送混凝土，等钻杆管芯充满混凝土后开始拔管。严禁先提管后泵料，成桩提速应控制在2～3m/min，成桩过程宜连续进行。每台机组采用两台搅拌机搅拌混凝土，避免因后台供料慢而导致停机待料。施工中每根桩的充盈系数必须大于1.3。⑦安放钢筋笼：当浇灌混凝土至设计标高时，向桩体中压入钢筋笼。为确保钢筋笼顺利安装，采用平板振捣器压入钢筋笼。安放钢筋笼宜缓慢进行，避免碰撞桩侧土层，保证桩纵筋混凝土保护层厚度70mm。⑧施工完毕，移机就位，进行下一根桩的施工。施工前应根据轴线和周围桩的位置进行桩位复核，保证桩位准确。3主要施工机械设备及进场计划序号机械或设备名称型号规格数量（台）国别产地制造年份额定功率生产能力进场计划（日期）1长螺旋钻机CFG252河北2004～2006150KW/110KW正常开工前3日2混凝土泵HBT402湖北、山东2004～200690KW正常开工前3日3电焊机——4沈阳2005～200618.5KW正常开工前3日4切割机——2沈阳2005～2006————正常开工前3日5其他其他设备包括电缆、水管以及制作钢筋笼的钢筋调直机、卷扬机、胎具等，这些设备数量不定、而且有些须要根据具体实际情况现场制作。主要施工材料用量及进场计划材料名称材料规格材料数量进场计划钢筋Φ18140吨合同签定十日之内Φ1613吨合同签定十日之内Φ...
