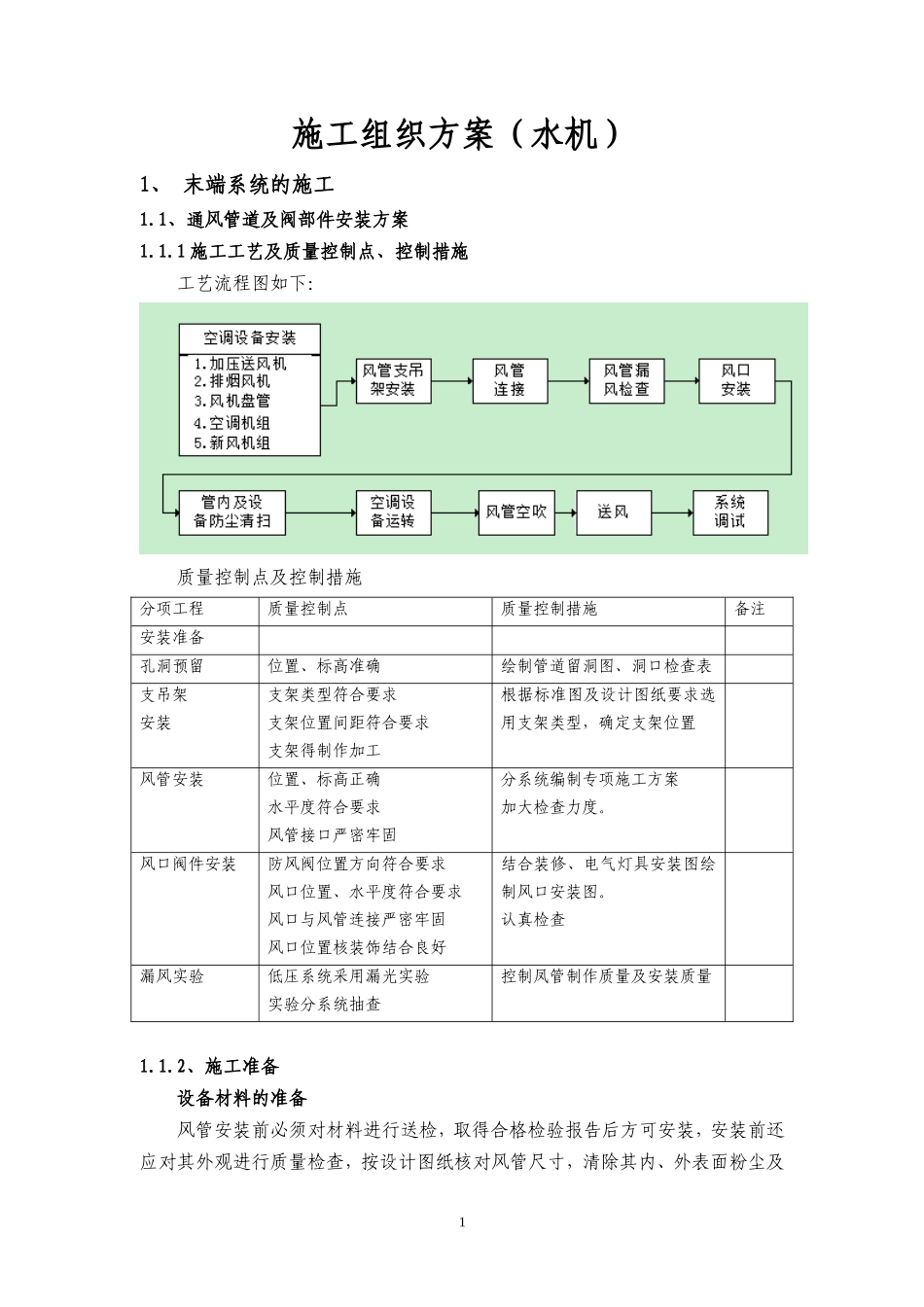

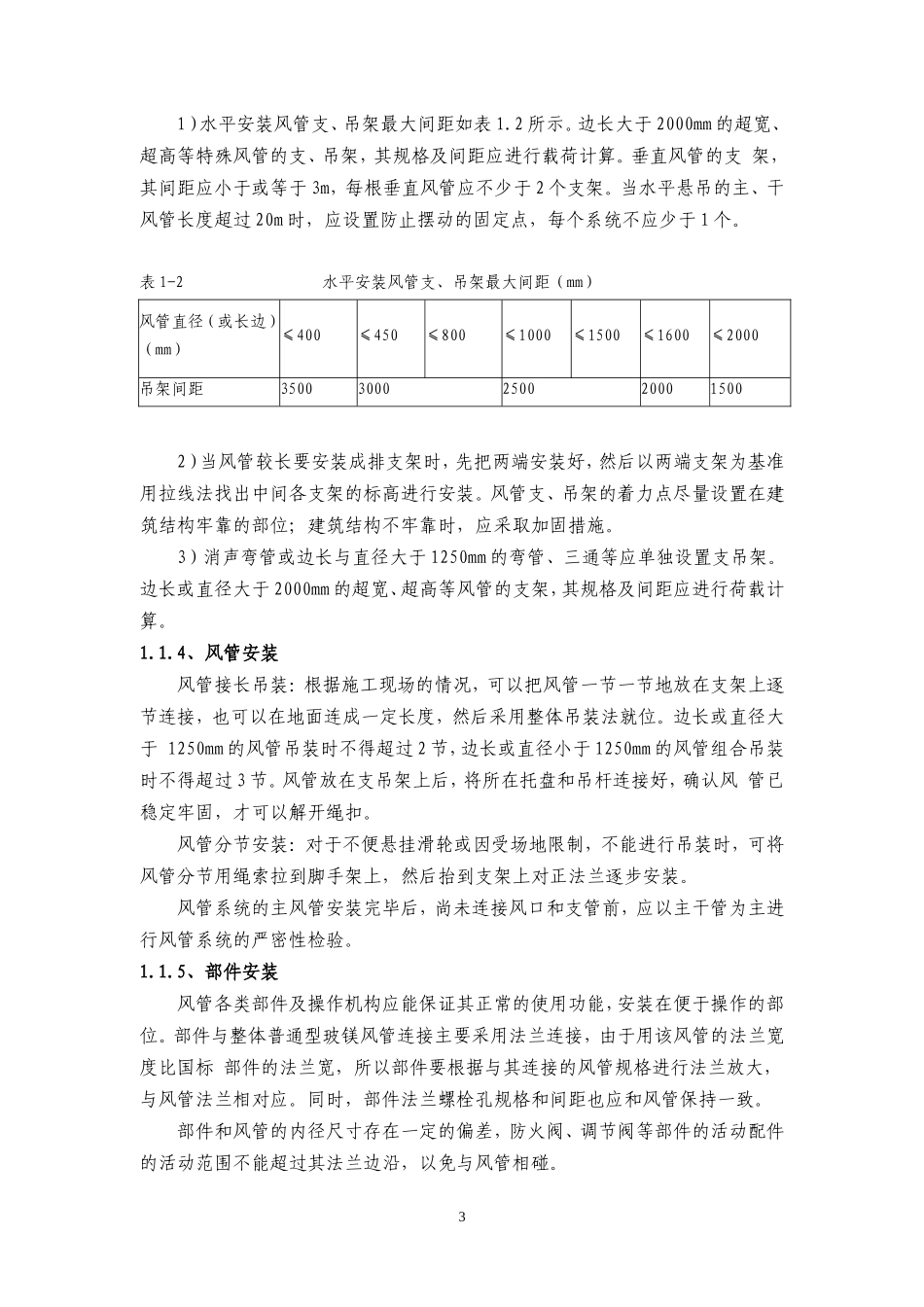

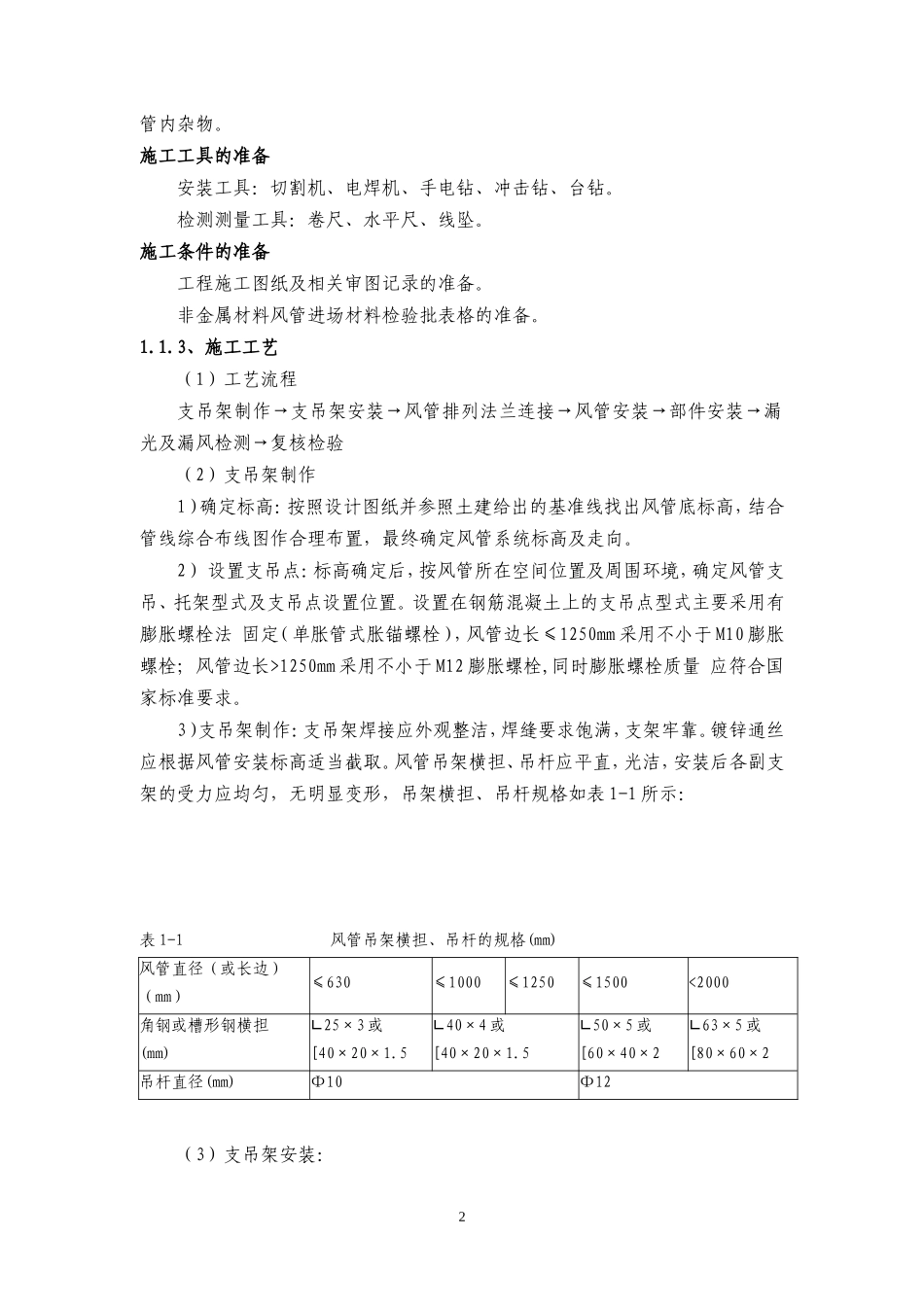

施工组织方案（水机）1、末端系统的施工1.1、通风管道及阀部件安装方案1.1.1施工工艺及质量控制点、控制措施工艺流程图如下：质量控制点及控制措施分项工程质量控制点质量控制措施备注安装准备孔洞预留位置、标高准确绘制管道留洞图、洞口检查表支吊架安装支架类型符合要求支架位置间距符合要求支架得制作加工根据标准图及设计图纸要求选用支架类型，确定支架位置风管安装位置、标高正确水平度符合要求风管接口严密牢固分系统编制专项施工方案加大检查力度。风口阀件安装防风阀位置方向符合要求风口位置、水平度符合要求风口与风管连接严密牢固风口位置核装饰结合良好结合装修、电气灯具安装图绘制风口安装图。认真检查漏风实验低压系统采用漏光实验实验分系统抽查控制凤管制作质量及安装质量1.1.2、施工准备设备材料的准备风管安装前必须对材料进行送检，取得合格检验报告后方可安装，安装前还应对其外观进行质量检查，按设计图纸核对风管尺寸，清除其内、外表面粉尘及1管内杂物。施工工具的准备安装工具：切割机、电焊机、手电钻、冲击钻、台钻。检测测量工具：卷尺、水平尺、线坠。施工条件的准备工程施工图纸及相关审图记录的准备。非金属材料风管进场材料检验批表格的准备。1.1.3、施工工艺（1）工艺流程支吊架制作→支吊架安装→风管排列法兰连接→风管安装→部件安装→漏光及漏风检测→复核检验（2）支吊架制作1）确定标高：按照设计图纸并参照土建给出的基准线找出风管底标高，结合管线综合布线图作合理布置，最终确定风管系统标高及走向。2）设置支吊点：标高确定后，按风管所在空间位置及周围环境，确定风管支吊、托架型式及支吊点设置位置。设置在钢筋混凝土上的支吊点型式主要采用有膨胀螺栓法固定（单胀管式胀锚螺栓），风管边长≤1250mm采用不小于M10膨胀螺栓；风管边长>1250mm采用不小于M12膨胀螺栓,同时膨胀螺栓质量应符合国家标准要求。3）支吊架制作：支吊架焊接应外观整洁，焊缝要求饱满，支架牢靠。镀锌通丝应根据风管安装标高适当截取。风管吊架横担、吊杆应平直，光洁，安装后各副支架的受力应均匀，无明显变形，吊架横担、吊杆规格如表1-1所示：表1-1风管吊架横担、吊杆的规格(mm)（3）支吊架安装：风管直径（或长边）（mm）≤630≤1000≤1250≤1500<2000角钢或槽形钢横担(mm)∟25×3或[40×20×1.5∟40×4或[40×20×1.5∟50×5或[60×40×2∟63×5或[80×60×2吊杆直径(mm)Φ10Φ1221）水平安装风管支、吊架最大间距如表1.2所示。边长大于2000mm的超宽、超高等特殊风管的支、吊架，其规格及间距应进行载荷计算。垂直风管的支架，其间距应小于或等于3m，每根垂直风管应不少于2个支架。当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于1个。表1-2水平安装风管支、吊架最大间距（mm）2）当风管较长要安装成排支架时，先把两端安装好，然后以两端支架为基准用拉线法找出中间各支架的标高进行安装。风管支、吊架的着力点尽量设置在建筑结构牢靠的部位；建筑结构不牢靠时，应采取加固措施。3）消声弯管或边长与直径大于1250mm的弯管、三通等应单独设置支吊架。边长或直径大于2000mm的超宽、超高等风管的支架，其规格及间距应进行荷载计算。1.1.4、风管安装风管接长吊装：根据施工现场的情况，可以把风管一节一节地放在支架上逐节连接，也可以在地面连成一定长度，然后采用整体吊装法就位。边长或直径大于1250mm的风管吊装时不得超过2节，边长或直径小于1250mm的风管组合吊装时不得超过3节。风管放在支吊架上后，将所在托盘和吊杆连接好，确认风管已稳定牢固，才可以解开绳扣。风管分节安装：对于不便悬挂滑轮或因受场地限制，不能进行吊装时，可将风管分节用绳索拉到脚手架上，然后抬到支架上对正法兰逐步安装。风管系统的主风管安装完毕后，尚未连接风口和支管前，应以主干管为主进行风管系统的严密性检验。1.1.5、部件安装风管各类部件及操作机构应能保证其正常的使用功能，安装在便于操作的部位。部件与整体普通型玻镁风管连接主要采用法兰连接，由于用该风管的法兰宽度比国标部件的法兰宽，所以部件要根据与其连接的风管规...
