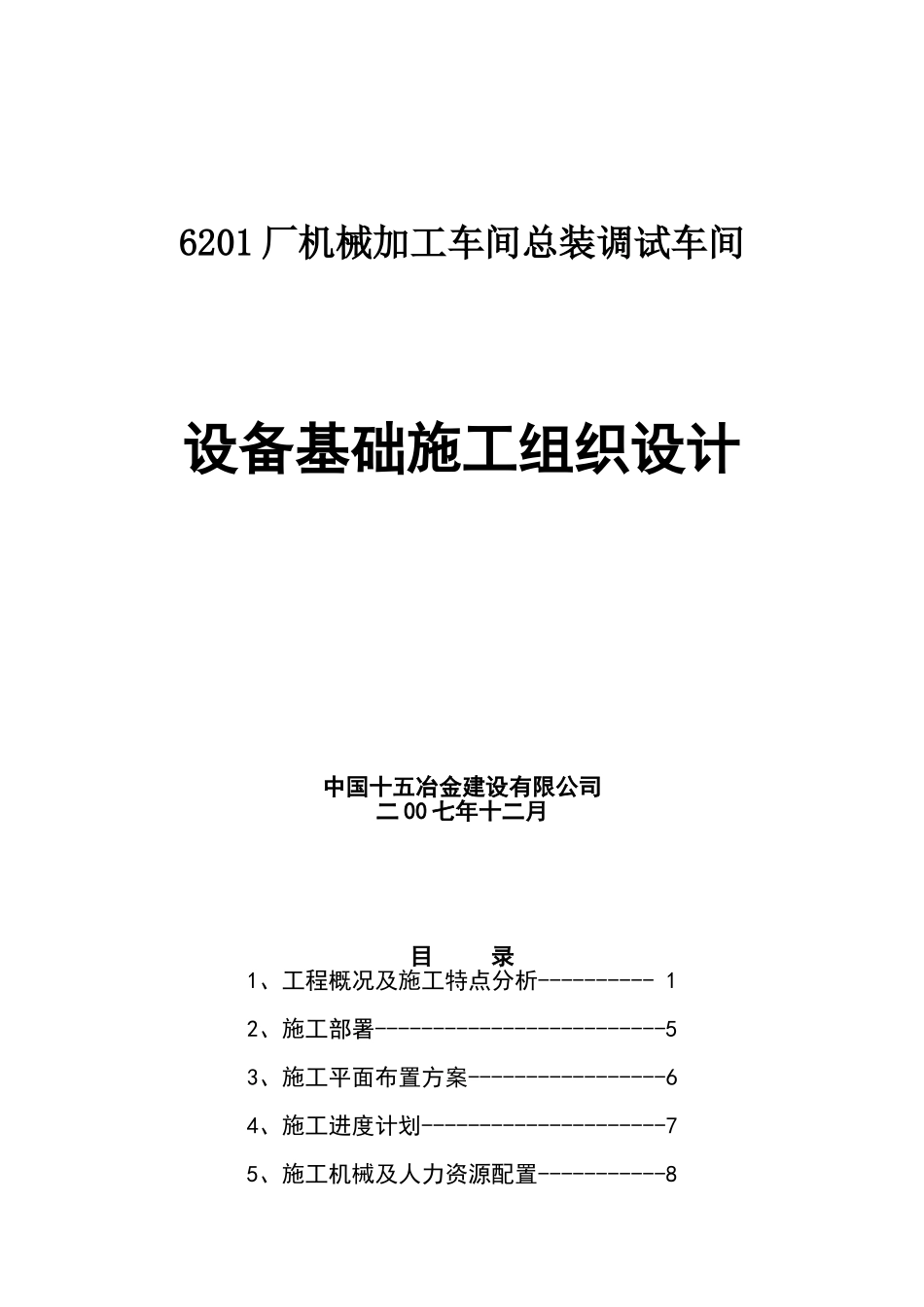

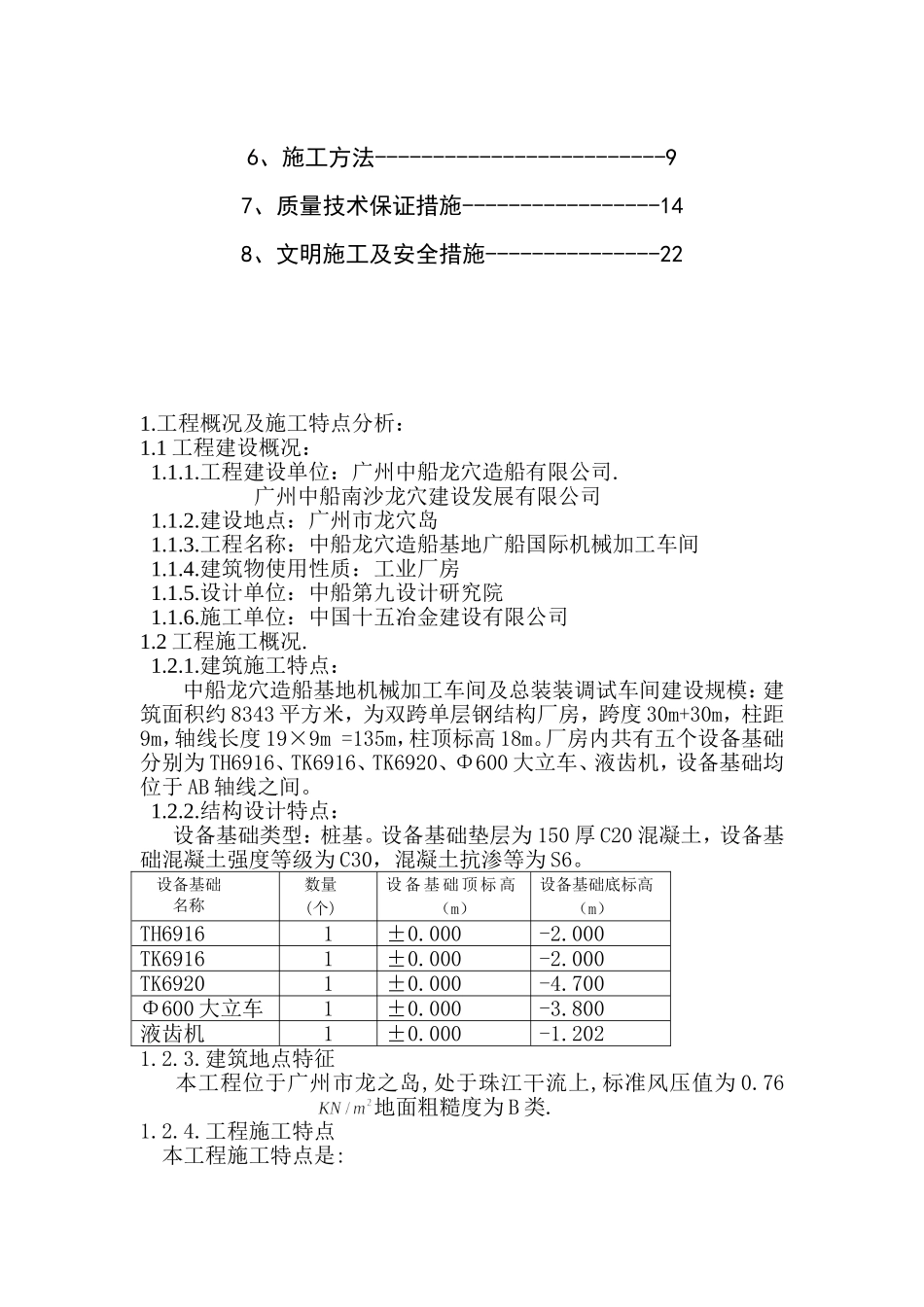

6201厂机械加工车间总装调试车间设备基础施工组织设计中国十五冶金建设有限公司二00七年十二月目录1、工程概况及施工特点分析----------12、施工部署-------------------------53、施工平面布置方案-----------------64、施工进度计划---------------------75、施工机械及人力资源配置-----------86、施工方法-------------------------97、质量技术保证措施-----------------148、文明施工及安全措施---------------221.工程概况及施工特点分析：1.1工程建设概况：1.1.1.工程建设单位：广州中船龙穴造船有限公司.广州中船南沙龙穴建设发展有限公司1.1.2.建设地点：广州市龙穴岛1.1.3.工程名称：中船龙穴造船基地广船国际机械加工车间1.1.4.建筑物使用性质：工业厂房1.1.5.设计单位：中船第九设计研究院1.1.6.施工单位：中国十五冶金建设有限公司1.2工程施工概况.1.2.1.建筑施工特点：中船龙穴造船基地机械加工车间及总装装调试车间建设规模：建筑面积约8343平方米，为双跨单层钢结构厂房，跨度30m+30m，柱距9m，轴线长度19×9m=135m，柱顶标高18m。厂房内共有五个设备基础分别为TH6916、TK6916、TK6920、Φ600大立车、液齿机，设备基础均位于AB轴线之间。1.2.2.结构设计特点：设备基础类型：桩基。设备基础垫层为150厚C20混凝土，设备基础混凝土强度等级为C30，混凝土抗渗等为S6。设备基础名称数量(个)设备基础顶标高（m）设备基础底标高（m）TH69161±0.000-2.000TK69161±0.000-2.000TK69201±0.000-4.700Φ600大立车1±0.000-3.800液齿机1±0.000-1.2021.2.3.建筑地点特征本工程位于广州市龙之岛,处于珠江干流上,标准风压值为0.76地面粗糙度为B类.1.2.4.工程施工特点本工程施工特点是:1）设备基础占地面积较大，设备基础侧壁混凝土浇筑需要设施工缝，对施工工艺要求较高。2）设备基础建筑面积较大，工期紧，所需投入的周转材料、人力较大，施工过程中要精心组织，合理施工。3）施工现场窄小，要合理布置生产用地，使现场文明施工始终处于一个有序的状态。4）施工过程中需协调配合好各专业的施工。5）本工程施工过程中，主体作业面交叉多，要加强安全防护措施。6）牢固树立“精品”意识，“百年大计，质量第一”，因此，在文明施工、安全生产，以及环境保护等方面，要作充分的考虑和安排。1.2.5.主要施工量一览表序号分部分项工程名称工程量1挖设备基础土方2设备基础垫层3设备基础绑筋77t4设备基础模板5设备基础砼浇注6回填土2.施工部署我公司将严格按<<项目法>>实行一级项目管理,组建中船项目经理部,设置6部,具体施工有序进行.2.1组织机构设置项目经理项目副经理项目总工程师工程部经营部质监部物资部安环部综合部2.2施工班组划分序号工种名称工作任务1木工木材加工2钢筋工钢筋加工、绑扎3砼工混凝土浇筑4测量工网点控制2.3施工顺序设备基础施工总体施工顺序：TH6916TK6916TK6920Φ6300大立车液齿机。设备基础施工顺序：基础土方基础垫层基础钢筋基础模板基础混凝土浇筑基础回填。3.施工平面布置方案3.1场外交通、场内交通1）场外交通：厂外交通利用市政道路，施工机械设备、人员主要由市政道路进出施工现场。2）场内交通：场内交通采用原有承台基础施工的临时道路。3.2生活、办公用等临设布置现场设围墙，位置详见平面图，采用刺丝围墙。办公临时设施采用广船国际机械加工中心的办公设施。生活临时设施全部采用租用民房，在工地内附近区域。3.3材料堆场、加工厂现场利用A轴外的围墙边空地作材料堆场，堆放钢筋、模板、安装工程半成品等。在空地设钢筋、木工加工场等。砼采用商品砼；钢筋加工厂120m2；木工加工厂60m2；3.4供水供电方案3.4.1现场供水方案自业主提供的供水管接出，进入现场后沿线用水采用DN50管，地下每30～50设设球阀接出点。见施工平面布置图。3.4.2供电方案现场采用市电。3.5现场消防土建施工班组室外消防栓按规定设置，并按防火规范要求设置足够的干粉灭火器。3.6现场通讯（1）对经理部领导和主要部门负责人、队长配手提电话和内部对讲机，以加强联络。（2）为保证前方指挥后方战略的实施，分别在公司总部办公室、调度室各设一部值班电话...
