通风空调工程投标施工组织设计文件VIP免费

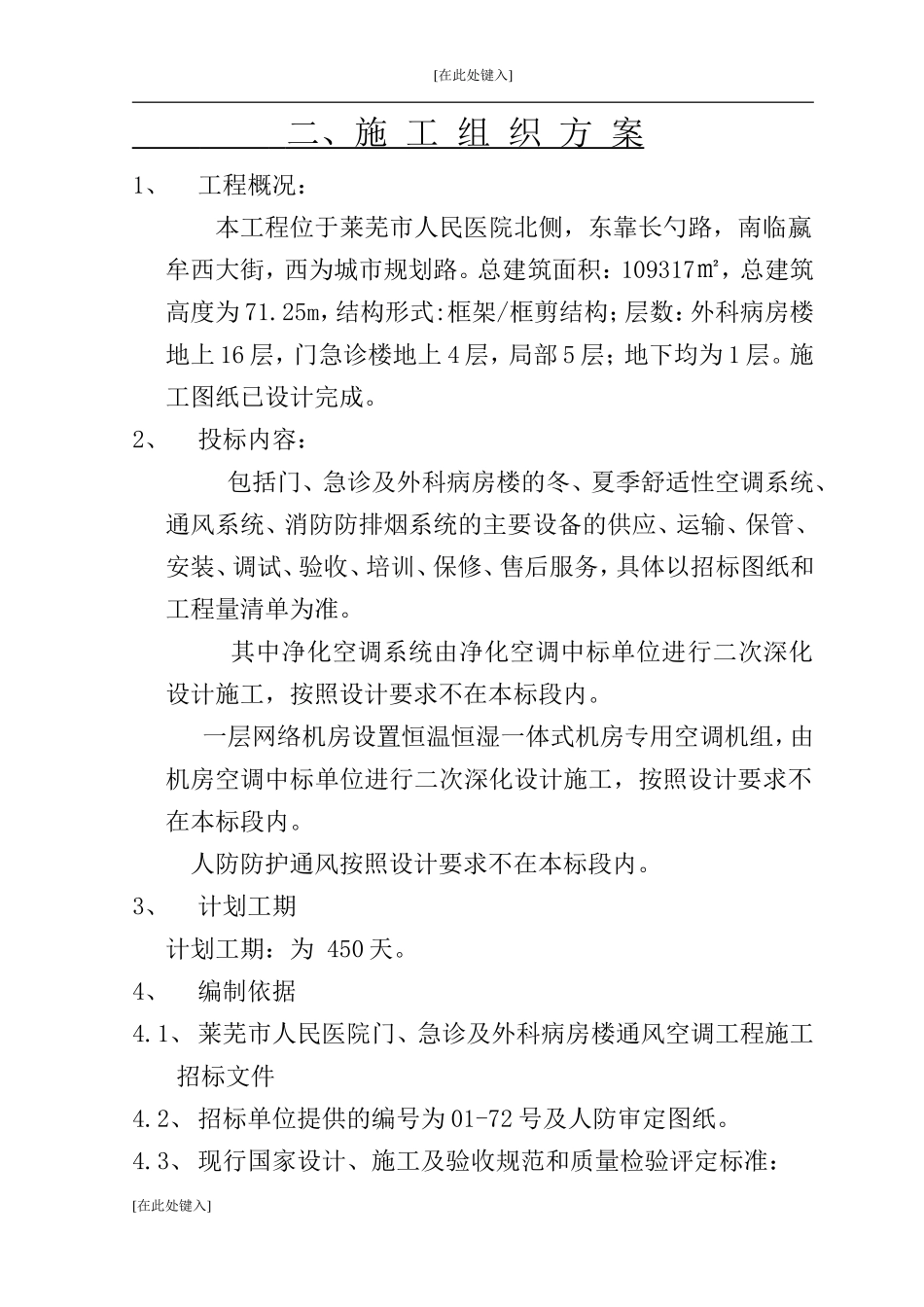

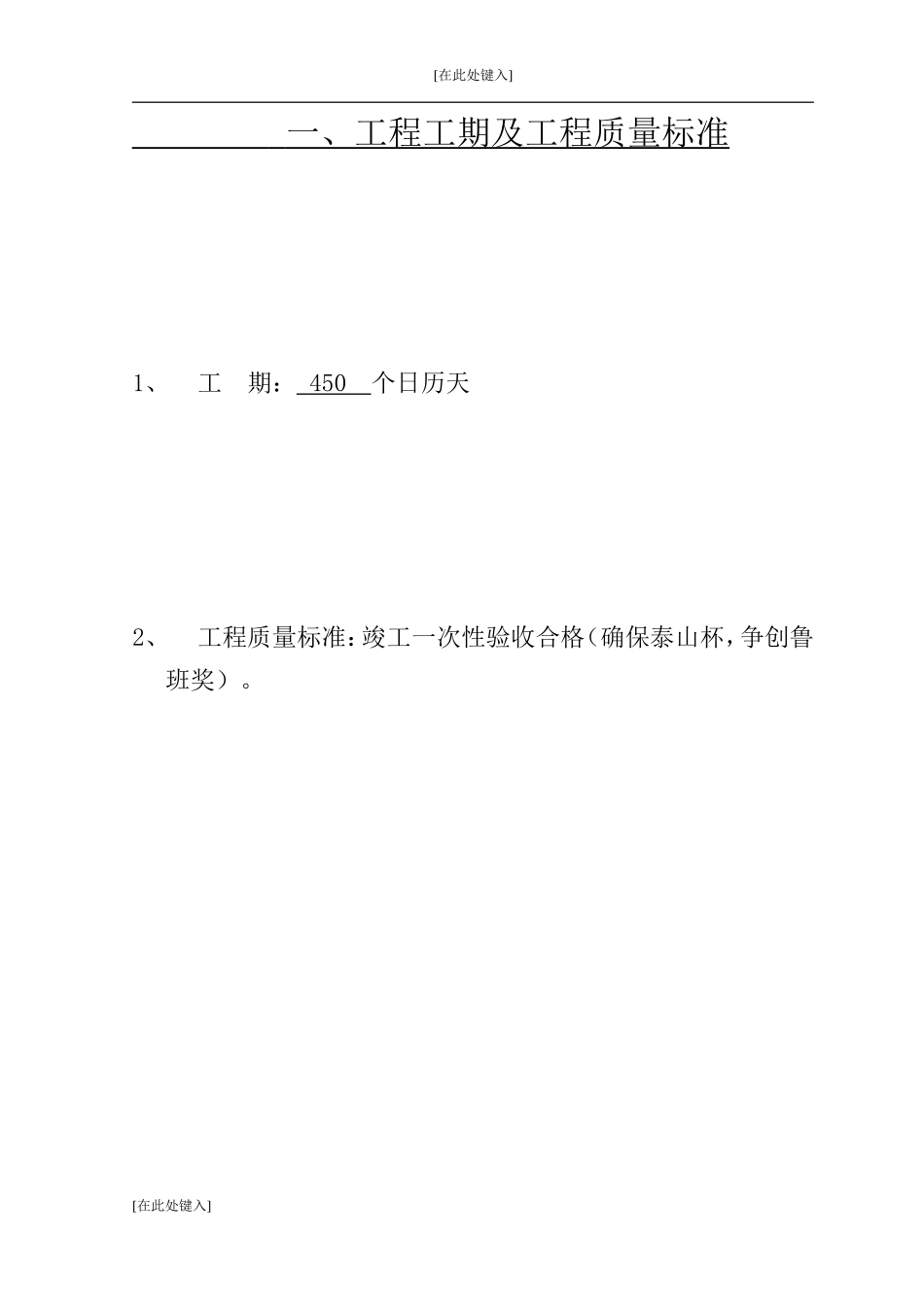

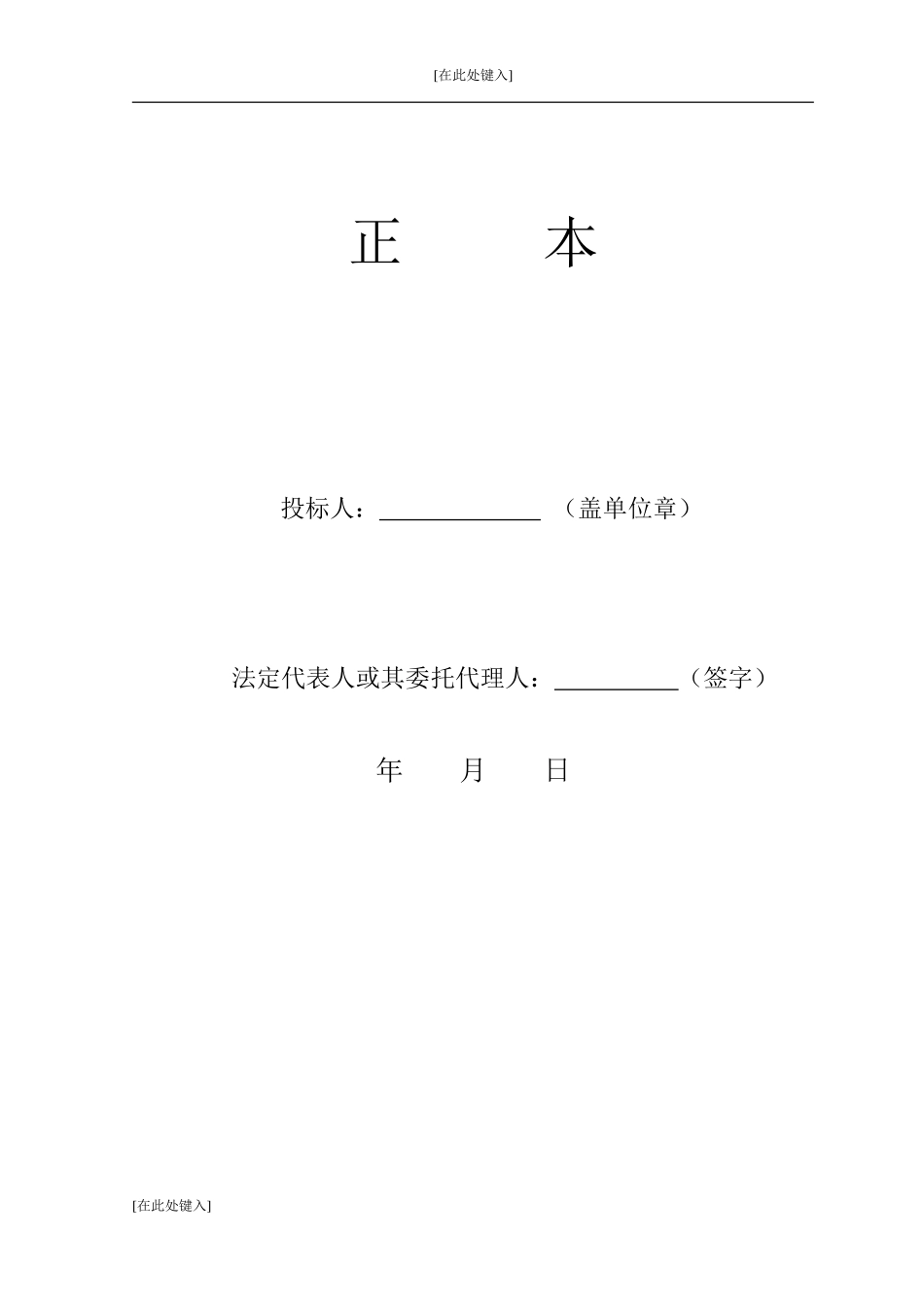

[在此处键入]正本投标人：（盖单位章）法定代表人或其委托代理人：（签字）年月日[在此处键入][在此处键入]一、工程工期及工程质量标准1、工期：450个日历天2、工程质量标准：竣工一次性验收合格（确保泰山杯，争创鲁班奖）。[在此处键入][在此处键入]二、施工组织方案1、工程概况：本工程位于莱芜市人民医院北侧，东靠长勺路，南临嬴牟西大街，西为城市规划路。总建筑面积：109317㎡，总建筑高度为71.25m，结构形式:框架/框剪结构；层数：外科病房楼地上16层，门急诊楼地上4层，局部5层；地下均为1层。施工图纸已设计完成。2、投标内容：包括门、急诊及外科病房楼的冬、夏季舒适性空调系统、通风系统、消防防排烟系统的主要设备的供应、运输、保管、安装、调试、验收、培训、保修、售后服务，具体以招标图纸和工程量清单为准。其中净化空调系统由净化空调中标单位进行二次深化设计施工，按照设计要求不在本标段内。一层网络机房设置恒温恒湿一体式机房专用空调机组，由机房空调中标单位进行二次深化设计施工，按照设计要求不在本标段内。人防防护通风按照设计要求不在本标段内。3、计划工期计划工期：为450天。4、编制依据4.1、莱芜市人民医院门、急诊及外科病房楼通风空调工程施工招标文件4.2、招标单位提供的编号为01-72号及人防审定图纸。4.3、现行国家设计、施工及验收规范和质量检验评定标准：[在此处键入][在此处键入]《民用建筑供暖通风与空气调节设计规范》GB50736-2012《高层民用建筑设计防火规范》GB50045-95(2005年版)《全国民用建筑工程设计技术措施暖通空调·动力》(2009)《全国民用建筑工程设计技术措施节能专篇暖通空调·动力》(2007)《公共建筑节能设计标准》GB50189-2005山东省工程建设标准《公共建筑节能设计标准》J10786-2006《综合医院建筑设计规范》JGJ49-88《低温热水地面辐射供暖技术规程》DBJ/T14-014-2009《多联机空调系统工程技术规范》JGJ174-2010《医院洁净手术部技术规范》GB50333-2002《建筑节能工程施工质量验收规范》GB50411-2007《通风与空调工程施工质量验收规范》GB50243-20025、与各专业施工界面划分5.1、与给排水的界面：5.1.1给水：空调系统补给水管道以给水专业补水管道到空调系统的最近的阀门为界，不含阀门；冷冻水补水以机房隔墙外1.5米为界，通风空调专业甩出机房墙外1.5米，由给水专业进行接驳。5.1.2排水：空调冷凝水或空调系统排水管道以排水管道接至排水专业的主管道、卫生洁具、地漏或地沟等为界，不含排水专业的主管道、卫生洁具、地漏或地沟。5.2、与强电专业界面：[在此处键入][在此处键入]本空调通风专业内的设备本体及其附属设备、配件的安装、配合调试由空调专业公司进行施工，设备主控箱的安装、电源接线以及供电调试由强电专业进行施工，主控箱至设备及其附属设备的接线调试由强电专业公司进行施工。5.3、与弱电专业界面：本空调通风专业内需消防监控或楼宇自控的设备本体及其附属设备、配件之电源、弱电接线、消防监控、消防调试、楼宇自控调试等由弱电专业施工。配合调试由空调通风专业公司进行。5.4、与精装修专业界面：由精装修专业配合空调通风专业在吊顶、墙壁等位置预留风口孔洞，由空调通风专业在相应位置安装风口，并负责管道穿装修墙体的封堵。5.5、与消防专业界面：除与本系统有关的强弱电分别由强弱电专业施工单位施工外，所有本系统的安装、调试、交验均由本空调通风专业进行，而且还需配合消防、弱电等进行联动调试。5.6、与热力公司供热界面：空调专业施工公司负责安装本空调通风专业需用煤气的设备、并配合煤气专业施工公司接驳、调试，煤气施工专业公司负责设计、安装将煤气管道接至用气设备接驳口。5.7、管道综合：对于各专业成排管道，为保证安装有序性、美观以及工程整体的完善性，管道支架及管道安装的先后顺序，须由本专业进行规划、设计。在安装成排管道时，给排水专业施工单[在此处键入][在此处键入]位、消防施工单位等须与本标段中标单位密切配合。5.8、与土建专业界面：所有套管内封堵由空调通风专业完成，所有无套管穿墙、楼板洞又总包封堵。6、项目组织机构设置为确保本工程的进度最快，质...
