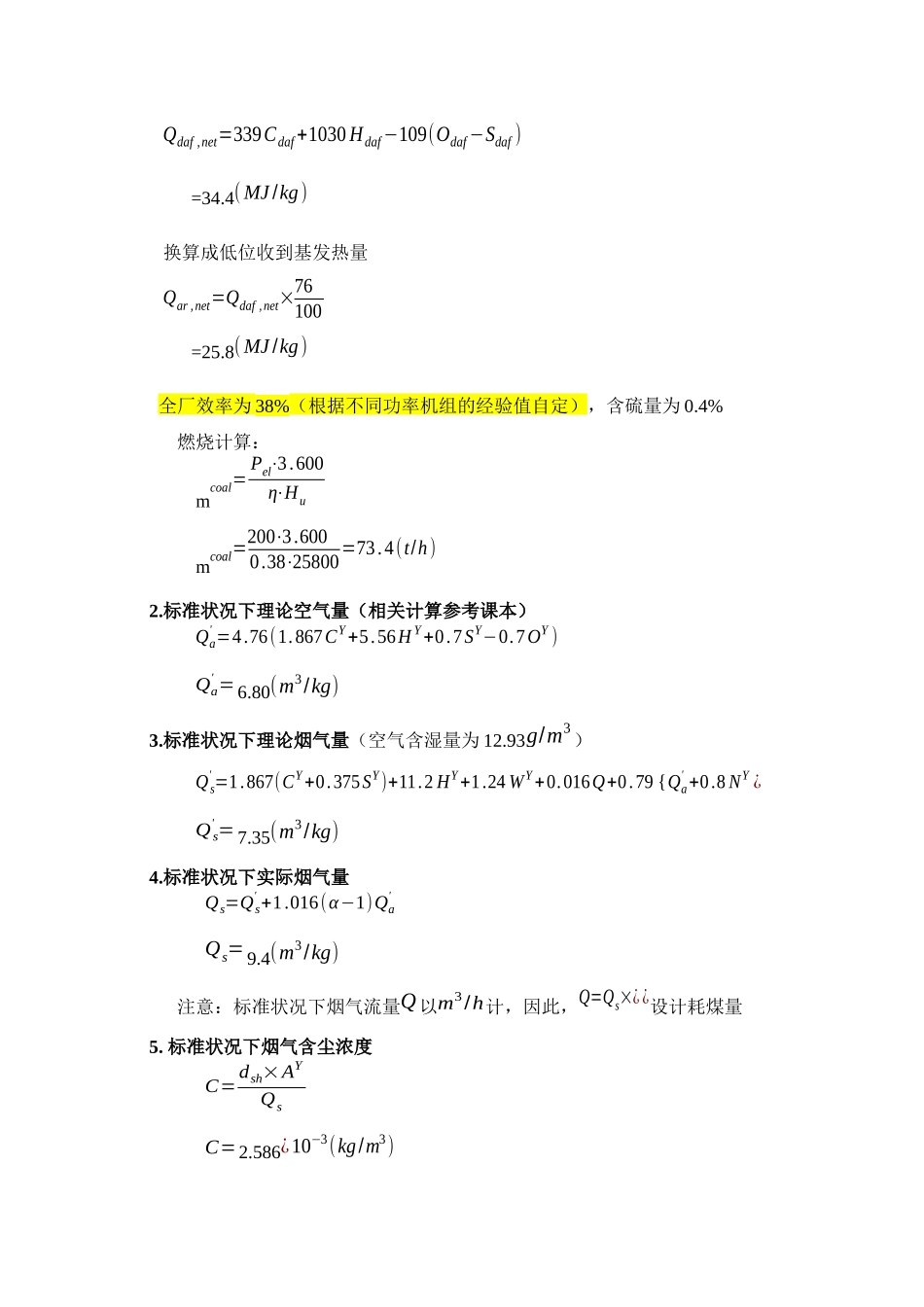

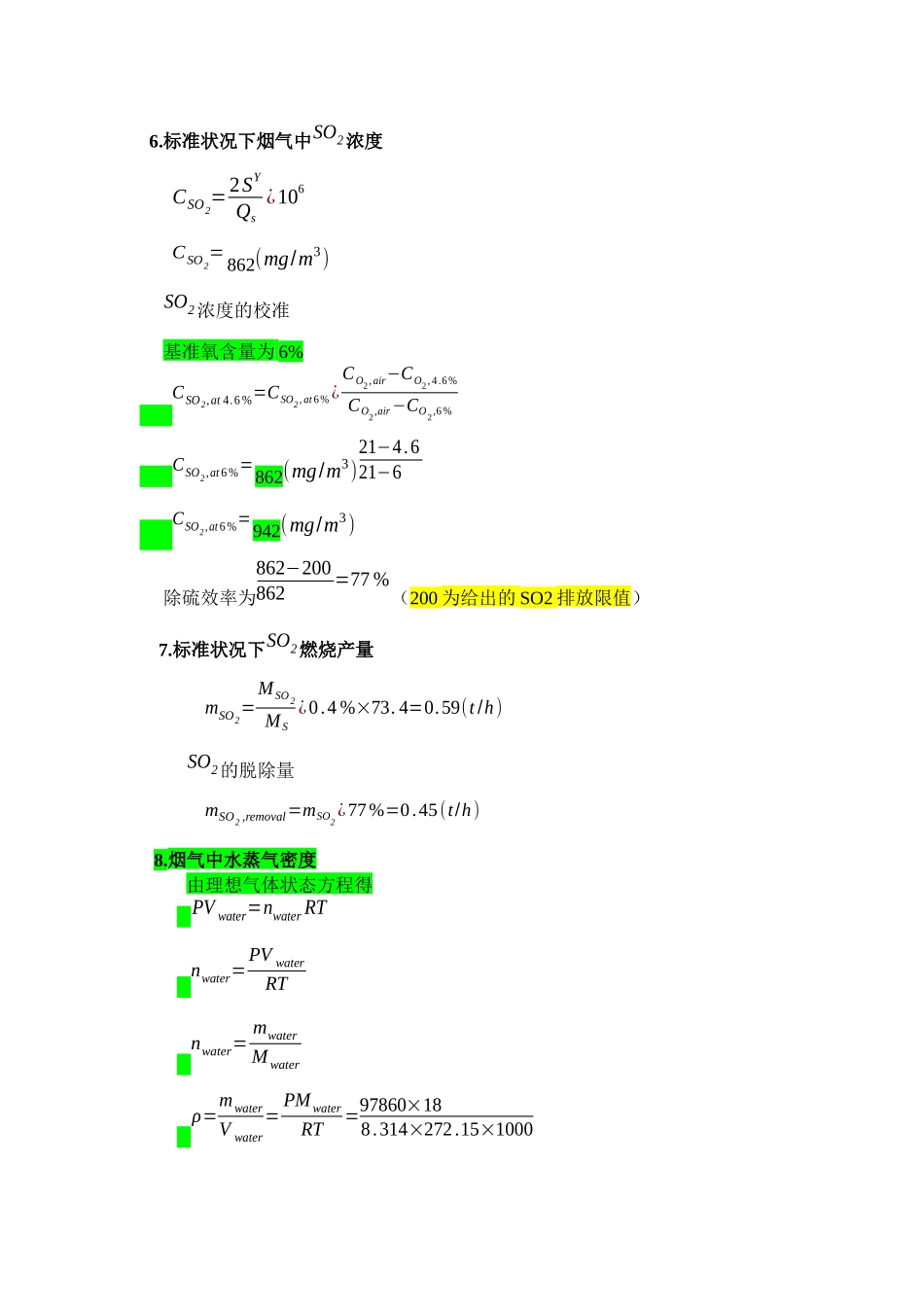

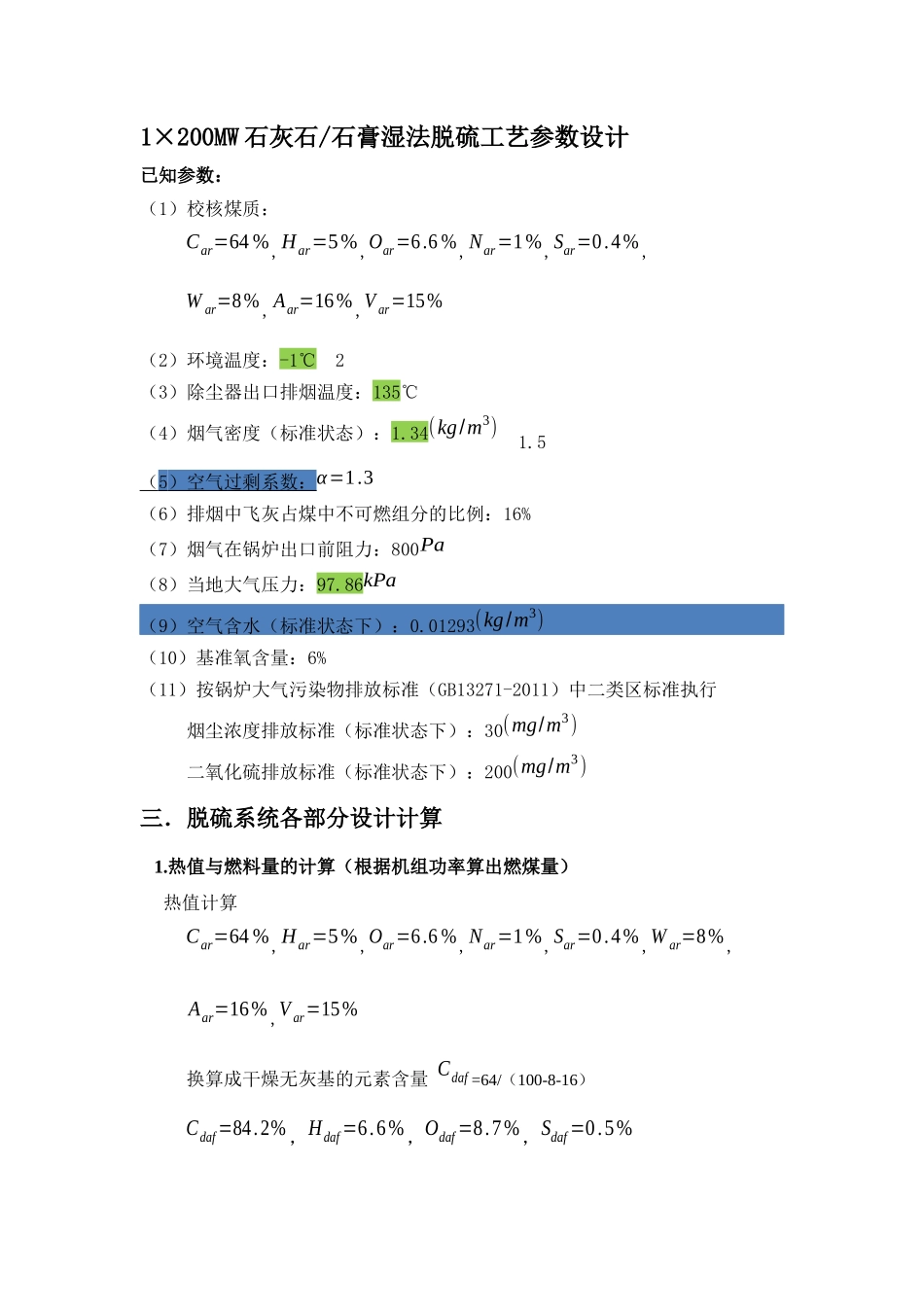

1×200MW石灰石/石膏湿法脱硫工艺参数设计已知参数：（1）校核煤质：Car=64%,Har=5%,Oar=6.6%,Nar=1%,Sar=0.4%,War=8%,Aar=16%,Var=15%（2）环境温度：-1℃2（3）除尘器出口排烟温度：135℃（4）烟气密度（标准状态）：1.34(kg/m3)1.5（5）空气过剩系数：α=1.3（6）排烟中飞灰占煤中不可燃组分的比例：16%（7）烟气在锅炉出口前阻力：800Pa（8）当地大气压力：97.86kPa（9）空气含水（标准状态下）：0.01293(kg/m3)（10）基准氧含量：6%（11）按锅炉大气污染物排放标准（GB13271-2011）中二类区标准执行烟尘浓度排放标准（标准状态下）：30(mg/m3)二氧化硫排放标准（标准状态下）：200(mg/m3)三．脱硫系统各部分设计计算1.热值与燃料量的计算（根据机组功率算出燃煤量）热值计算Car=64%,Har=5%,Oar=6.6%,Nar=1%,Sar=0.4%,War=8%,Aar=16%,Var=15%换算成干燥无灰基的元素含量Cdaf=64/（100-8-16）Cdaf=84.2%，Hdaf=6.6%，Odaf=8.7%，Sdaf=0.5%Qdaf,net=339Cdaf+1030Hdaf−109(Odaf−Sdaf)=34.4(MJ/kg)换算成低位收到基发热量Qar,net=Qdaf,net×76100=25.8(MJ/kg)全厂效率为38%（根据不同功率机组的经验值自定），含硫量为0.4%燃烧计算：mcoal=Pel⋅3.600η⋅Humcoal=200⋅3.6000.38⋅25800=73.4(t/h)2.标准状况下理论空气量（相关计算参考课本）Qa'=4.76(1.867CY+5.56HY+0.7SY−0.7OY)Qa'=6.80(m3/kg)3.标准状况下理论烟气量（空气含湿量为12.93g/m3）Qs'=1.867(CY+0.375SY)+11.2HY+1.24WY+0.016Q+0.79{Qa'+0.8NY¿Qs'=7.35(m3/kg)4.标准状况下实际烟气量Qs=Qs'+1.016(α−1)Qa'Qs=9.4(m3/kg)注意：标准状况下烟气流量Q以m3/h计，因此，Q=Qs׿¿设计耗煤量5.标准状况下烟气含尘浓度C=dsh×AYQsC=2.586¿10−3(kg/m3)6.标准状况下烟气中SO2浓度CSO2=2SYQs¿106CSO2=862(mg/m3)SO2浓度的校准基准氧含量为6%CSO2,at4.6%=CSO2,at6%¿CO2,air−CO2,4.6%CO2,air−CO2,6%CSO2,at6%=862(mg/m3)21−4.621−6CSO2,at6%=942(mg/m3)除硫效率为862−200862=77%（200为给出的SO2排放限值）7.标准状况下SO2燃烧产量mSO2=MSO2MS¿0.4%×73.4=0.59(t/h)SO2的脱除量mSO2,removal=mSO2¿77%=0.45(t/h)8.烟气中水蒸气密度由理想气体状态方程得PVwater=nwaterRTnwater=PVwaterRTnwater=mwaterMwaterρ=mwaterVwater=PMwaterRT=97860×188.314×272.15×1000ρ=0.78(kg/Nm3)9.烟气体积流量Vfluegas,wet=mcoal⋅VfluegasVfluegas,wet=73400(kg/h)×9.4(Nm3/kg)=690000(Nm3/h)Vfluegas,dry=690000×(1−0.083)=633000(Nm3/h)(0.083?)Vwater=57000(Nm3/h)10.烟气质量流量mfluegas,dry=Vdry⋅ρfluegae,drymfluegas,dry=633000(Nm3/h)×1.34(kg/m3)=848000(kg/h)mfluegas,wet=mfluegas,dry+mwatermfluegas,wet=848000+44460=892000(kg/h)mwater=57000(kg/h)×0.78(kg/Nm3)=44460(kg/h)11.吸收塔饱和温度计算假定电除尘器出口温度为135℃GGH出口温度为108℃干烟气水含量x1=mwatermfluegas,dryx1=44460848000=0.052在h,x图上，108℃和0.052的交点的焓h=248(kJ/kg)。沿等焓线到饱和线可得到饱和温度TT=48℃x2=0.077mwater,vapourised=(xwater,outlet−xwater,inlet)mfluegas,drymwater,vapourised=(0.077−0.052)×848000(kg/h)mwater,vapourised=21200(kg/h)Vwater,saturation=mwater,vapourisedρwater,saturation=21200(kg/h)0.78(kg/Nm3)Vwater,saturation=27000(Nm3/h)12.吸收塔出口净烟气的计算Vwater,vapourised,cleangas=Vwater+Vwater,saturationVwater,vapourised,cleangas=57000(Nm3/h)+27000(Nm3/h)Vwater,vapourised,cleangas=84000(Nm3/h)Vcleangas,wet=Vinlet,dry+Vwater,vapourised,cleangasVcleangas,wet=633000(Nm3/h)+84000(Nm3/h)Vcleangas,wet=717000(Nm3/h)13.吸收塔烟气计算结果汇总13.1吸收塔入口：Vwet=690000(Nm3/h)Vdry=633000(Nm3/h)mwet=892000(kg/h)mdry=848000(kg/h)Vwater=57000(Nm3/h)mwater=44460(kg/h)T1=108℃O2=6%(dry)SO2=862(mg/m3)SO2,6%O2=942(mg/m3)13.2吸收塔出口：Vwet=717000(Nm3/h)Vdry=633000(Nm3/h)mwet=913200(kg/h)mdry=848000(kg/h)Vwater=84000(Nm3/h)mwat...
