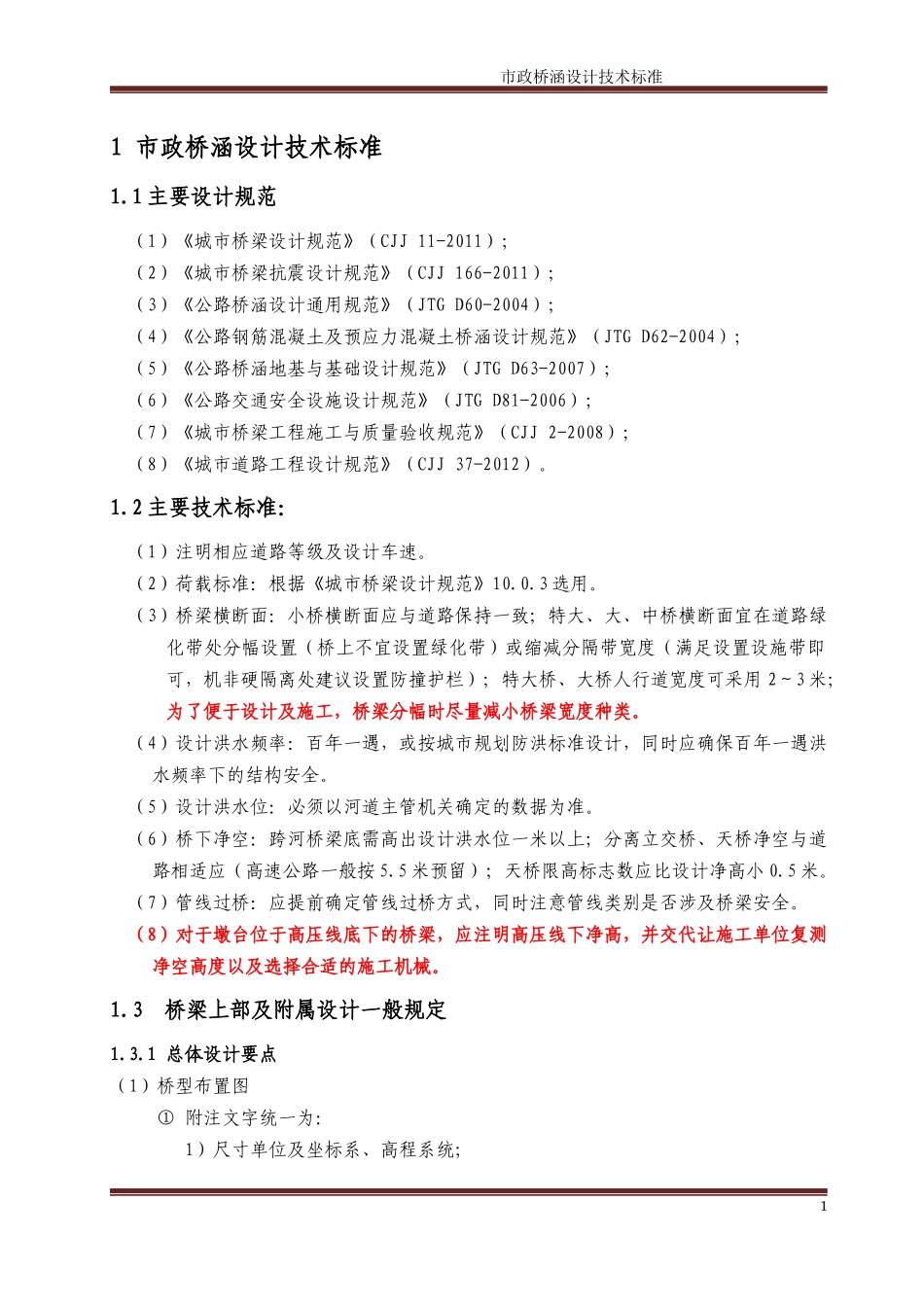

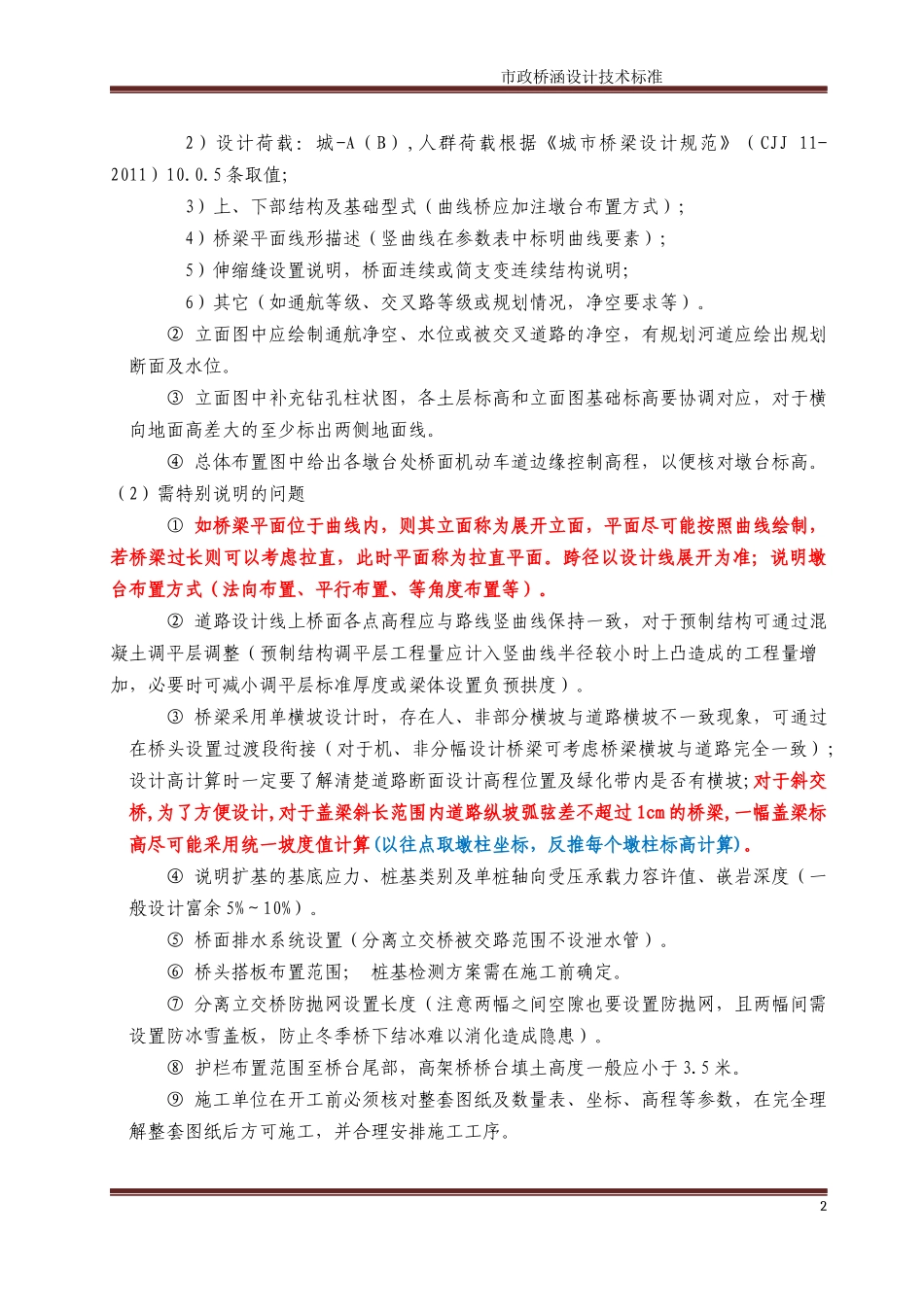

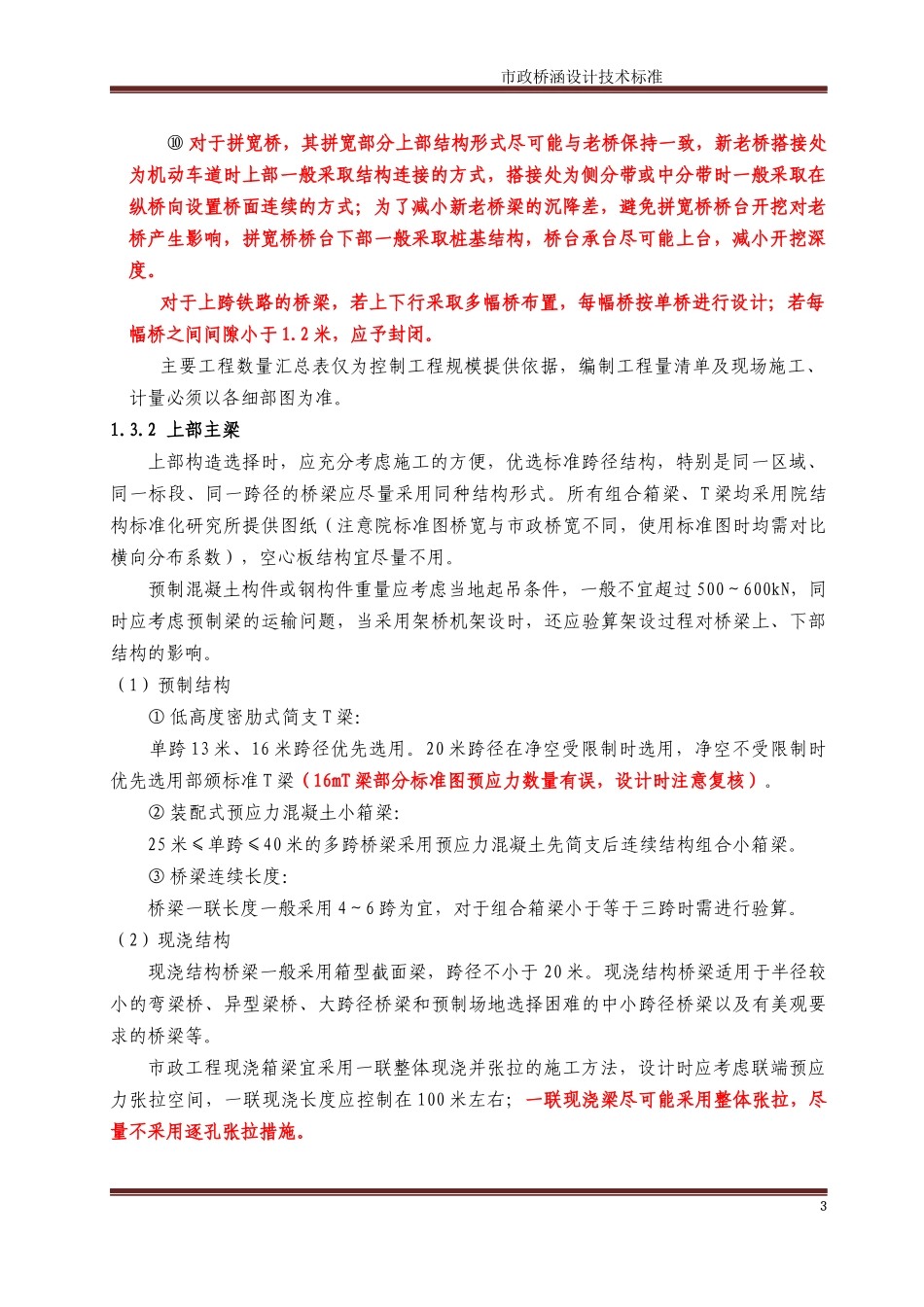

市政桥涵设计技术标准1市政桥涵设计技术标准1.1主要设计规范（1）《城市桥梁设计规范》（CJJ11-2011）；（2）《城市桥梁抗震设计规范》（CJJ166-2011）；（3）《公路桥涵设计通用规范》（JTGD60-2004）；（4）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）；（5）《公路桥涵地基与基础设计规范》（JTGD63-2007）；（6）《公路交通安全设施设计规范》（JTGD81-2006）；（7）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；（8）《城市道路工程设计规范》（CJJ37-2012）。1.2主要技术标准：（1）注明相应道路等级及设计车速。（2）荷载标准：根据《城市桥梁设计规范》10.0.3选用。（3）桥梁横断面：小桥横断面应与道路保持一致；特大、大、中桥横断面宜在道路绿化带处分幅设置（桥上不宜设置绿化带）或缩减分隔带宽度（满足设置设施带即可，机非硬隔离处建议设置防撞护栏）；特大桥、大桥人行道宽度可采用2～3米；为了便于设计及施工，桥梁分幅时尽量减小桥梁宽度种类。（4）设计洪水频率：百年一遇，或按城市规划防洪标准设计，同时应确保百年一遇洪水频率下的结构安全。（5）设计洪水位：必须以河道主管机关确定的数据为准。（6）桥下净空：跨河桥梁底需高出设计洪水位一米以上；分离立交桥、天桥净空与道路相适应（高速公路一般按5.5米预留）；天桥限高标志数应比设计净高小0.5米。（7）管线过桥：应提前确定管线过桥方式，同时注意管线类别是否涉及桥梁安全。（8）对于墩台位于高压线底下的桥梁，应注明高压线下净高，并交代让施工单位复测净空高度以及选择合适的施工机械。1.3桥梁上部及附属设计一般规定1.3.1总体设计要点（1）桥型布置图①附注文字统一为：1）尺寸单位及坐标系、高程系统；1市政桥涵设计技术标准2）设计荷载：城-A（B）,人群荷载根据《城市桥梁设计规范》（CJJ11-2011）10.0.5条取值；3）上、下部结构及基础型式（曲线桥应加注墩台布置方式）；4）桥梁平面线形描述（竖曲线在参数表中标明曲线要素）；5）伸缩缝设置说明，桥面连续或简支变连续结构说明；6）其它（如通航等级、交叉路等级或规划情况，净空要求等）。②立面图中应绘制通航净空、水位或被交叉道路的净空，有规划河道应绘出规划断面及水位。③立面图中补充钻孔柱状图，各土层标高和立面图基础标高要协调对应，对于横向地面高差大的至少标出两侧地面线。④总体布置图中给出各墩台处桥面机动车道边缘控制高程，以便核对墩台标高。（2）需特别说明的问题①如桥梁平面位于曲线内，则其立面称为展开立面，平面尽可能按照曲线绘制，若桥梁过长则可以考虑拉直，此时平面称为拉直平面。跨径以设计线展开为准；说明墩台布置方式（法向布置、平行布置、等角度布置等）。②道路设计线上桥面各点高程应与路线竖曲线保持一致，对于预制结构可通过混凝土调平层调整（预制结构调平层工程量应计入竖曲线半径较小时上凸造成的工程量增加，必要时可减小调平层标准厚度或梁体设置负预拱度）。③桥梁采用单横坡设计时，存在人、非部分横坡与道路横坡不一致现象，可通过在桥头设置过渡段衔接（对于机、非分幅设计桥梁可考虑桥梁横坡与道路完全一致）；设计高计算时一定要了解清楚道路断面设计高程位置及绿化带内是否有横坡;对于斜交桥,为了方便设计,对于盖梁斜长范围内道路纵坡弧弦差不超过1cm的桥梁,一幅盖梁标高尽可能采用统一坡度值计算(以往点取墩柱坐标，反推每个墩柱标高计算)。④说明扩基的基底应力、桩基类别及单桩轴向受压承载力容许值、嵌岩深度（一般设计富余5%～10%）。⑤桥面排水系统设置（分离立交桥被交路范围不设泄水管）。⑥桥头搭板布置范围；桩基检测方案需在施工前确定。⑦分离立交桥防抛网设置长度（注意两幅之间空隙也要设置防抛网，且两幅间需设置防冰雪盖板，防止冬季桥下结冰难以消化造成隐患）。⑧护栏布置范围至桥台尾部，高架桥桥台填土高度一般应小于3.5米。⑨施工单位在开工前必须核对整套图纸及数量表、坐标、高程等参数，在完全理解整套图纸后方可施工，并合理安排施工工序。2市政桥涵设计技术标准⑩对于拼宽桥，其拼宽部分上部结构形式尽可能与老桥保持一致，新老...
