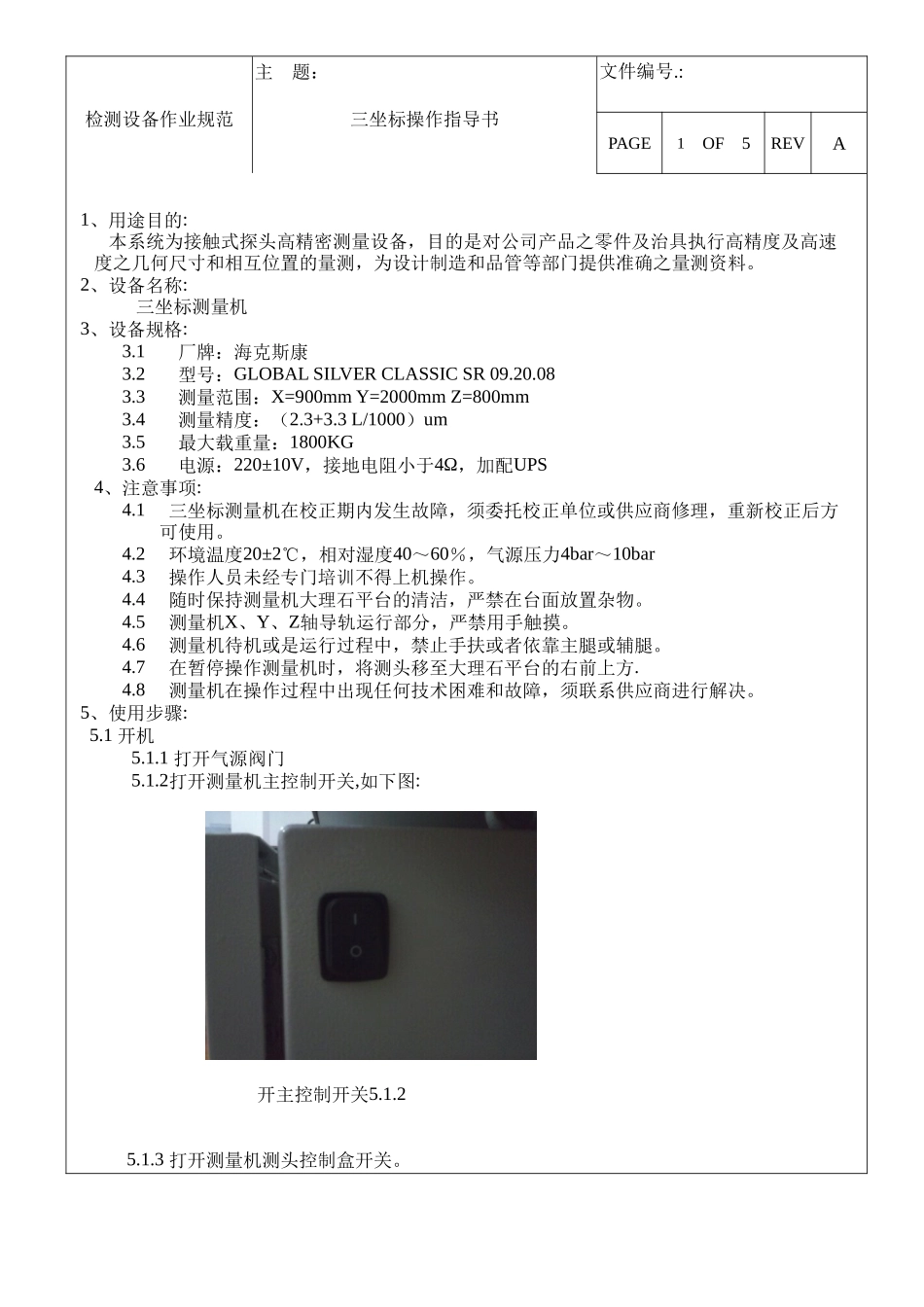

审核：三坐标操作指导书2013/9/23主题：文件编号.:检测设备作业规范三坐标操作指导书PAGE1OF5REVA1、用途目的:本系统为接触式探头高精密测量设备，目的是对公司产品之零件及治具执行高精度及高速度之几何尺寸和相互位置的量测，为设计制造和品管等部门提供准确之量测资料。2、设备名称:三坐标测量机3、设备规格:3.1厂牌：海克斯康3.2型号：GLOBALSILVERCLASSICSR09.20.083.3测量范围：X=900mmY=2000mmZ=800mm3.4测量精度：（2.3+3.3L/1000）um3.5最大载重量：1800KG3.6电源：220±10V，接地电阻小于4Ω，加配UPS4、注意事项:4.1三坐标测量机在校正期内发生故障，须委托校正单位或供应商修理，重新校正后方可使用。4.2环境温度20±2℃，相对湿度40～60％，气源压力4bar～10bar4.3操作人员未经专门培训不得上机操作。4.4随时保持测量机大理石平台的清洁，严禁在台面放置杂物。4.5测量机X、Y、Z轴导轨运行部分，严禁用手触摸。4.6测量机待机或是运行过程中，禁止手扶或者依靠主腿或辅腿。4.7在暂停操作测量机时，将测头移至大理石平台的右前上方.4.8测量机在操作过程中出现任何技术困难和故障，须联系供应商进行解决。5、使用步骤:5.1开机5.1.1打开气源阀门5.1.2打开测量机主控制开关,如下图:开主控制开关5.1.25.1.3打开测量机测头控制盒开关。主题：文件编号.:检测设备作业规范三坐标操作指导书PAGE2OF5REVA5.1.35.1.4开启电脑主机及显示器。5.1.5点击桌面上Online软件并打开。5.1.6选择要加载的测头文件，此时会弹出对话框提示“是否自动回机器坐标原点”，点击Yes后机器会自动回原点。同时会进入测量界面5.1.65.1.7打开已有文件或新建文件后进入软件界面.5.2校验探针5.2.1输入测量文件名5.2.2选择测头说明列表中“连接”并在下拉列表中选择：TESA-TMA,重复点击“连接”在下拉列表中选择：PROBETP200，点击“连接”下拉列表中选择:TIP4BY20MM.主题：文件编号.:检测设备作业规范三坐标操作指导书PAGE3OF5REVA5.2.25.2.3在右侧点击“添加角度“此时会弹出”添加角度“对话框，在A角，B角中输入测量工件时常用的角度值后点击“添加”----“确定”；此时在激活测尖列表中会显示当前加入的角度；在右侧点击“测量”会弹出“校验测头对话框，将测点数输入：9—12都可点击确定。会弹出对话框提示“手动在基准球上选择一点”使用操纵杆控制测量机用测针在标准球与测针正对的最高点处触测一点机器会进行自动更正主探头.5.2.35.2.45.2.4机器会自动将激活测尖列表中的测头全部校正。5.2.5探针校正后点击“结果”，在校验结果对话框中看“StdDev”栏评价测头校正结果偏差对于＞0.005mm的测头要重新校正.5.3建立工作坐标系5.3.1选择3-2-1法建立工件坐标系.手动测量要建立工作坐标系元素。.5.3.2点击插入—坐标系----新建（或CTRL+ALT+A）在弹出对话框中，点击“平面1”---在右侧下拉列表中选择“Z正”-------点击“找正”-------“确定”。编辑窗口会显示“A1”坐标系。5.3.3测量要建立坐标系的元素：圆或直线重复5.3.2步骤在弹出对话框中，点击圆1，圆2并在右侧“旋转到”和“围绕”下拉列表中分别选择“X正”、“Z正”后点击“旋转”5.3.4选择“圆1”并在“X”、“Y”前打对勾，点击“原点”将当前坐标原点设置在“圆1”出，选择“平面1”并在“Z”前打对勾，点击“原点”----确定在標準球最高點處采一點点击后进行校探针主题：文件编号.:检测设备作业规范三坐标操作指导书PAGE4OF5REVA5.3.45.3.15.4测量元素5.4.1根据图纸要求测量工件，在工具栏中点击需要测量的元素或机器自动识别元显示在元素列表中.（同5.3.1图）.5.5.2根据图纸要求评价工件尺寸并显示在特性列表中.5.5.3程序编制完成后选择工具栏中保存按钮.5.5程序自动运行5.5.1按键盘上“Ctrl+Q”对当前程序进行全部运行。5.5.2程序第一次运行时要低速运行，并注意运行轨迹是否符合要求。5.6测量结果查看5.6.1点击工具栏“窗口”——“报告窗口”，对测量结果进行查看。5.6.2点击“报告窗口”上“打印”对报告进行打印。5.7关机5.7.1将测头移至机器前右上方安全位置。5.7.2关闭工作窗口和软件。5.7.3关闭测头控制盒开关。5.7.4关闭主控制...
