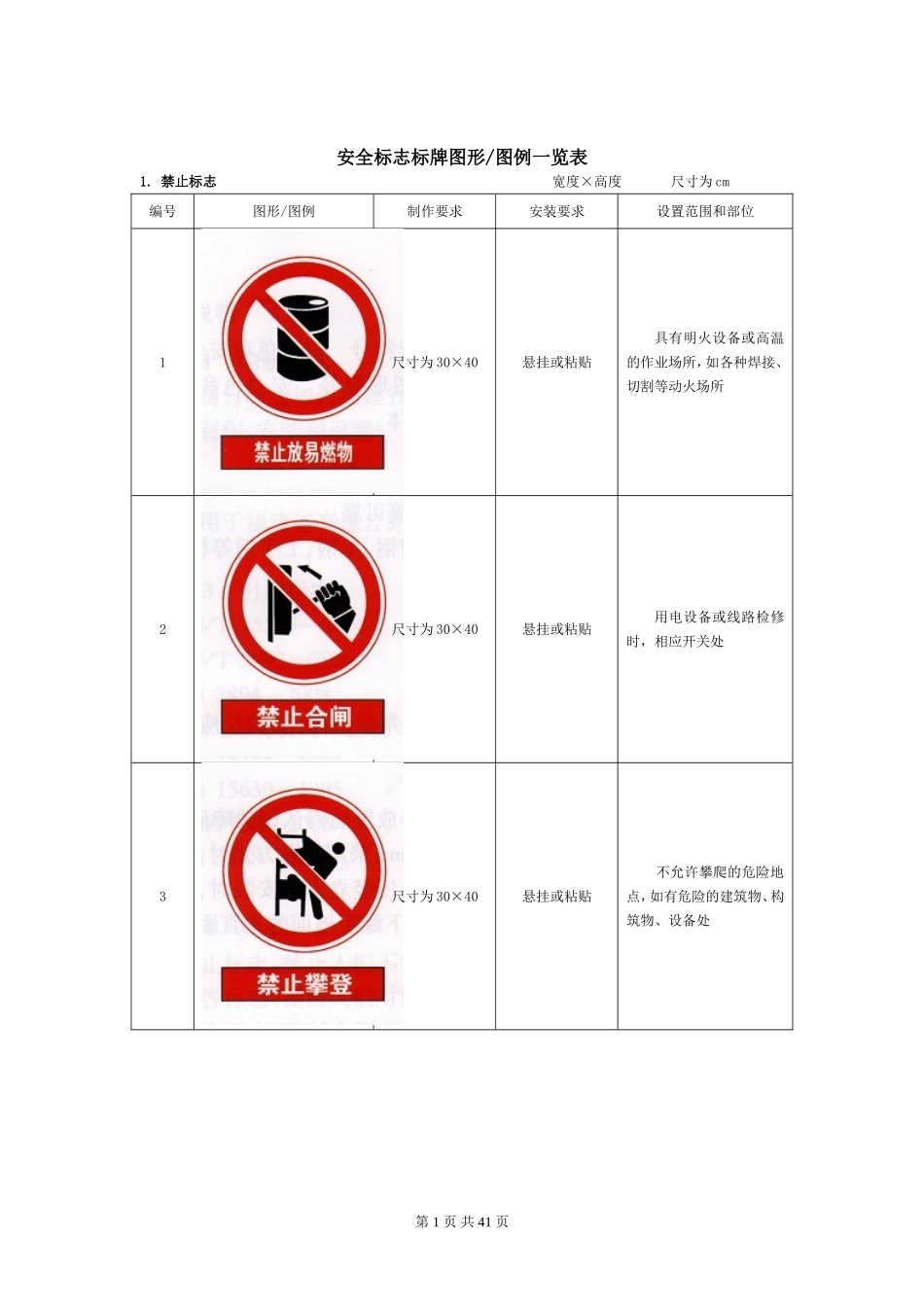

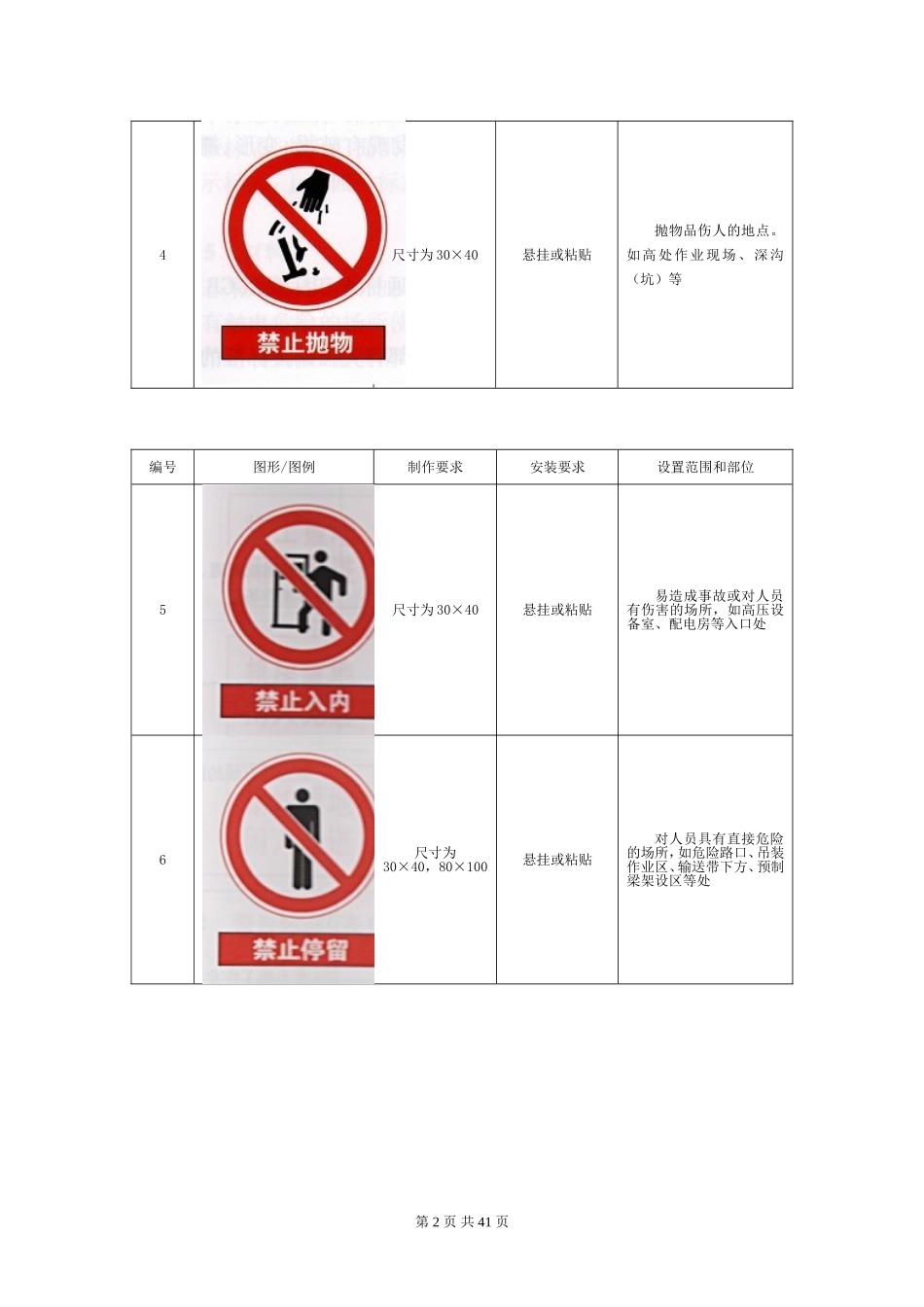

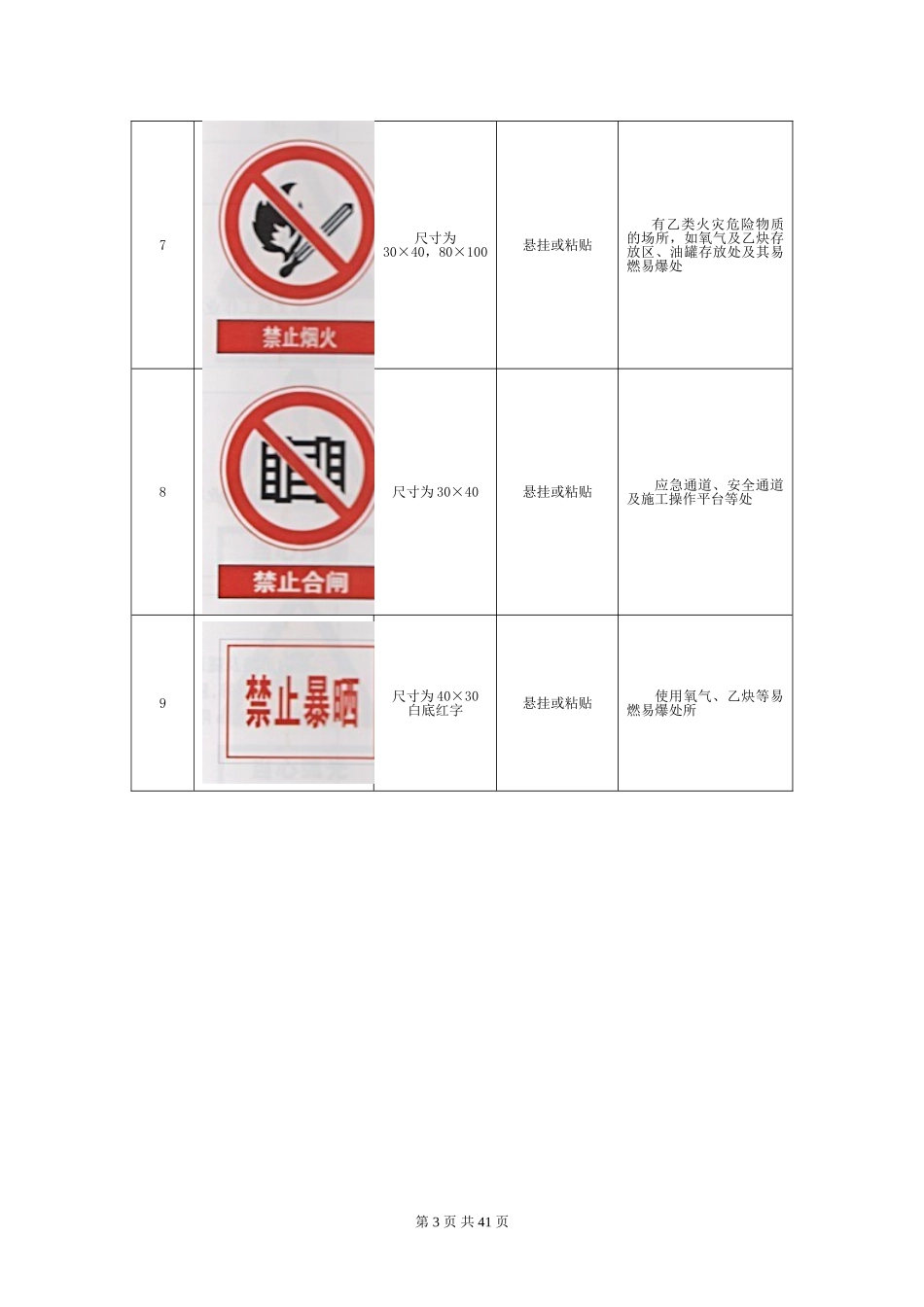

安全标志标牌图形/图例一览表1.禁止标志宽度×高度尺寸为cm编号图形/图例制作要求安装要求设置范围和部位1尺寸为30×40悬挂或粘贴具有明火设备或高温的作业场所，如各种焊接、切割等动火场所2尺寸为30×40悬挂或粘贴用电设备或线路检修时，相应开关处3尺寸为30×40悬挂或粘贴不允许攀爬的危险地点，如有危险的建筑物、构筑物、设备处第1页共41页4尺寸为30×40悬挂或粘贴抛物品伤人的地点。如高处作业现场、深沟（坑）等第2页共41页编号图形/图例制作要求安装要求设置范围和部位5尺寸为30×40悬挂或粘贴易造成事故或对人员有伤害的场所，如高压设备室、配电房等入口处6尺寸为30×40，80×100悬挂或粘贴对人员具有直接危险的场所，如危险路口、吊装作业区、输送带下方、预制梁架设区等处第3页共41页7尺寸为30×40，80×100悬挂或粘贴有乙类火灾危险物质的场所，如氧气及乙炔存放区、油罐存放处及其易燃易爆处8尺寸为30×40悬挂或粘贴应急通道、安全通道及施工操作平台等处9尺寸为40×30白底红字悬挂或粘贴使用氧气、乙炔等易燃易爆处所第4页共41页编号图形/图例制作要求安装要求设置范围和部位10尺寸为40×30白底红字悬挂或粘贴跨越通航河道、铁路、公路等施焊场所编号图形/图例制作要求安装要求设置范围和部位第5页共41页11尺寸为40×30白底红字悬挂或粘贴临近既有线的防护栏12尺寸为40×30白底红字悬挂或粘贴水上施工作业场所13尺寸为40×30白底红字悬挂或粘贴水上施工作业场所14尺寸为40×30白底红字悬挂或粘贴水上施工作业场所15执行《道路交通标志和标线》（GB5768-2009）（以限速5km为例）白底红字悬挂或粘贴场内道路及隧道洞口设置5km限速牌，隧道成洞段处设置15km限速牌16尺寸为120×100白底红字悬挂或粘贴拌和站、加工场、制梁场（预制场）现浇梁、隧道洞口等现场的出入口、重点部位17尺寸为40×30白底红字悬挂或粘贴拌和站、制梁场（预制场）的控制室和发电机房、抽水机房等处18尺寸为40×30白底红字悬挂或粘贴锅炉房入口处19尺寸为100×80白底红字竖立桥梁下方20尺寸为80×60白底红字竖立吊装作业区21尺寸为50×40白底红字悬挂或粘贴消防设施处第6页共41页吊装作业禁止进入消防设施严禁挪用2.警告标志宽度×高度尺寸为cm编号图形/图例制作要求安装要求设置范围和部位1尺寸为30×40悬挂或粘贴有可能发生触电危险的电气设备和线路，如配电箱（柜）、开关箱、变压器、用电设备处2尺寸为30×40悬挂或粘贴有吊装设备作业的场所3尺寸为30×40悬挂或粘贴由于弧光可能造成眼部伤害的各种焊接作业场所4尺寸为30×40悬挂或粘贴易发生火灾的危险场所，如可燃性物质的储运、使用等场所第7页共41页5尺寸为30×40悬挂或粘贴易发生机械卷入、轧压、碾压、剪切等机械伤害的作业场所第8页共41页编号图形/图例制作要求安装要求设置范围和部位6尺寸为30×40悬挂或粘贴具有坑洞易造成伤害的作业地点，如预留孔洞及各种深坑的上方等处7尺寸为30×40悬挂或粘贴易发生落物危险的地点，如高处作业、立体交叉作业等的下方8尺寸为30×40悬挂或粘贴易发生塌方危险的地段，如边坡及土方作业的深坑、深槽等场所第9页共41页9尺寸为30×40悬挂或粘贴易产生有毒、有害气体的场所10尺寸为30×40悬挂或粘贴易造成腿部伤害的作业地点编号图形/图例制作要求安装要求设置范围和部位11尺寸为30×40悬挂或粘贴易发生堕落事故的作业地点第10页共41页12尺寸为30×40悬挂或粘贴易造成人员伤害的场所及设备等处13尺寸为80×60黄底黑字竖立易落石的地带，如隧道出入口、路基砌筑边坡等处14尺寸为40×30黄底黑字悬挂或粘贴施工现场狭小、低矮通道处15尺寸为150×200/字（以“保”字为例）红底白字竖立临近林区施工场所编号图形/图例制作要求安装要求设置范围和部位第11页共41页16尺寸为40×30黄底黑字悬挂或粘贴施工场所变压器、高压电力设备等处17尺寸为100×80，80×60黄底黑字竖立路越（临近）道路施工处18尺寸为100×80，80×60黄底黑字竖立场站出入口及工点路口处19尺寸为80×60黄底黑字可移动式桥梁、边坡防护等高处作业处高处作业注意安全3.指令标志宽度×高度尺寸为cm第12页共41页编号图形/图例制作要求安装要求...
