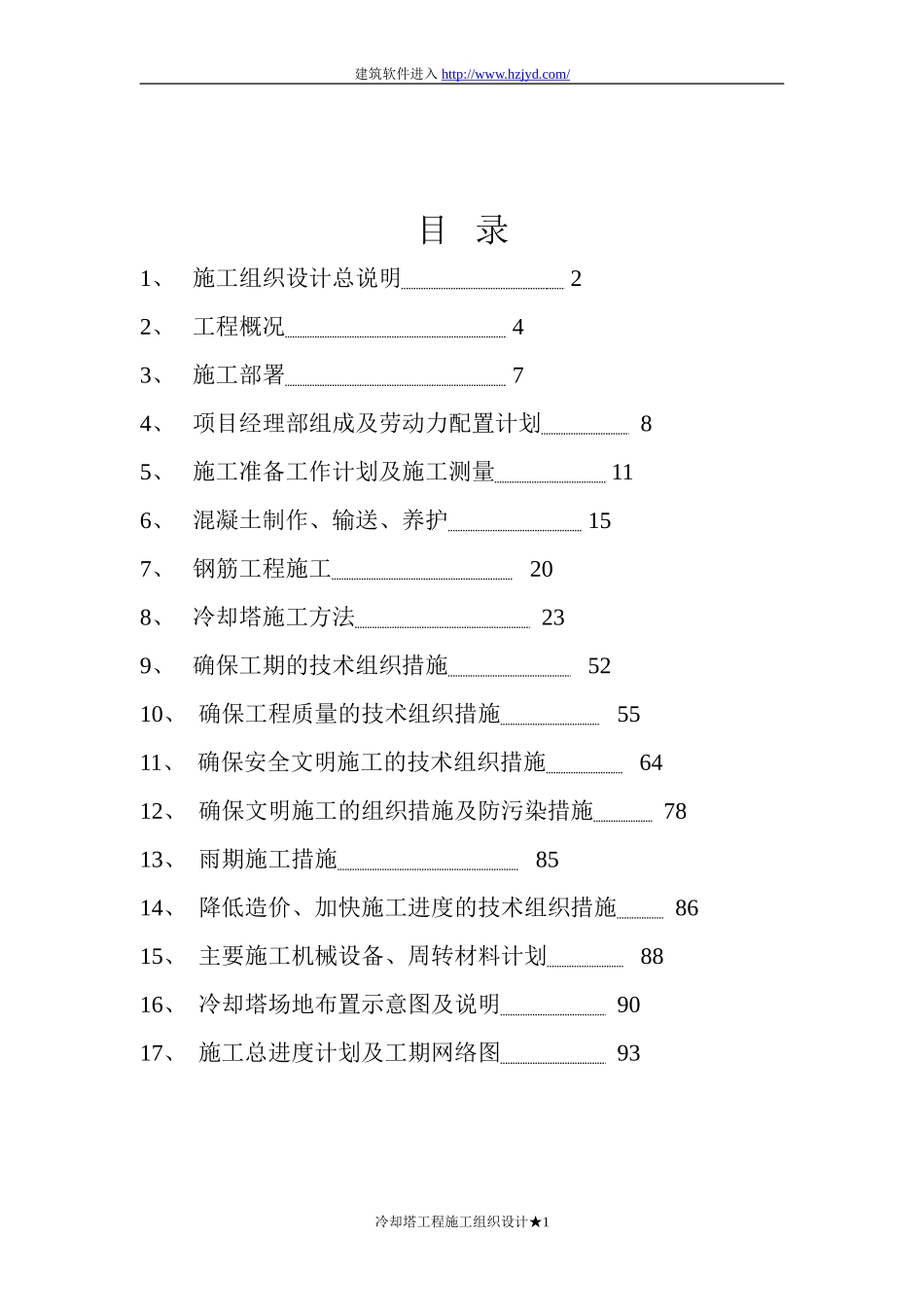

建筑软件进入http://www.hzjyd.com/目录1、施工组织设计总说明22、工程概况43、施工部署74、项目经理部组成及劳动力配置计划85、施工准备工作计划及施工测量116、混凝土制作、输送、养护157、钢筋工程施工208、冷却塔施工方法239、确保工期的技术组织措施5210、确保工程质量的技术组织措施5511、确保安全文明施工的技术组织措施6412、确保文明施工的组织措施及防污染措施7813、雨期施工措施8514、降低造价、加快施工进度的技术组织措施8615、主要施工机械设备、周转材料计划8816、冷却塔场地布置示意图及说明9017、施工总进度计划及工期网络图93冷却塔工程施工组织设计★1建筑软件进入http://www.hzjyd.com/一、施工组织设计总说明1.1、指导思想“以质量为根本，以安全为保证，严守法律法规，履行环境承诺，降低风险消耗，追求持续改进，争创行业一流，保证顾客满意”是我公司的企业方针。为了充分发挥公司的综合优势和科学施工管理水平，以严密的管理、周密的计划，确保本工程管理目标的实现。1.2、管理目标1.2.1、工期目标本工程计划开工日期为2004年11月1日，竣工日期为2006年1月14日，工期共439天。1.2.2、质量目标工程质量目标：单位工程达到优良标准，分部工程优良率100%，分项工程优良率90%，主要分项全部为优良。钢筋原材、焊接合格率100%，砼外观达到优良标准。1.2.3、安全文明施工及环保目标1.安全施工目标：杜绝重大伤亡、机械设备及火灾事故发生。2.文明施工目标：达到文明工地标准。3.环保目标：采取有效措施，控制现场的各种粉尘、废气、废水、固体废弃物及噪声、振动等对环境的污染和危害。1.2.4、科技进步目标为实现上述工程质量、工期、安全文明施工、环保等目标，充分发挥科技是第一生产力的作用，在工程施工中，积极采用成熟的科技成果和现代管理技术。1.3、主要施工方法说明及施工资源配制1.3.1、土方开挖配备反铲挖掘机3台，液压破碎机2台，推土机2台，自卸式汽车40辆。土方分层开挖，挖掘机站在基坑内开挖，出土运至甲方指定地点。较硬的地质用机械开挖。人工清理浮土。基坑放坡为1：0.5。1.3.2、模板工程地基处理采用组合钢模板，钢管脚手架支撑。池壁、中央竖井、环基采用组合钢模板。支墩、下环梁内模采用胶合木摸板。人字柱采用专用定型钢模板。筒壁采用1.0×1.2m钢模板（两边挑出部分做成斜坡，以保证不出现明显接缝）。预制构件采用胶合木模板。1.3.3、混凝土工程采用现场搅拌砼为主，商品砼为辅。现场配备2台J500搅拌机，1台自动配料机，输送泵1台。环基大体积砼采用双掺技术，以延缓水化热高峰期出现时间，有利于解决大体积砼水化热过大的问题。1.3.4、垂直运输冷却塔配备最大提升高度为120m的50型塔吊1台。直线施工电梯1台。冷却塔工程施工组织设计★2建筑软件进入http://www.hzjyd.com/二、工程概况2.1、工程概况2.1.1、现场条件攀煤集团煤矸石发电技改工程位于攀枝花市西区河石坝南侧，紧邻集团老矸石电厂，距平江东路约0.5公里，位于金沙江左岸。冷却塔北面距离隧道最近处9m。场平高程为1079m，场地高低起伏大，场地地貌表现为冰水堆积地貌。场地地层较复杂，从上至下依次可分为第四系残坡积的粉质粘土含碎块石（1~2层）；冰水堆积的角砾粘土岩（2~2层）；碎砾石层（2~3层）；砂泥岩互层（3层）。环基持力层为2~3层，水池底板持力层为2~2层。塔区抗震设防烈度为7度。2.1.2、冷却塔概况本工程筒壁共分82板，每节模板斜长1.2m。风筒顶标高105m，设计+0.000相当于高程1079.00m。1、冷却塔组成部分（1）钢筋砼双曲线型通风筒；（2）通风筒的支承结构---环基、人字柱、支墩；（3）淋水装置及构架；（4）收水器；（5）压力进水沟、中央竖井；（6）出水口及溢流等设施；（7）上塔步梯、爬梯及防护栏杆等；2、冷却塔结构的主要数据（1）冷却塔环基底标高-3.5m，环基中心半径42.812m；（2）水池池壁顶标高0.3m；（3）进风口上缘标高7.80m，亮体中面半径39.306m；（4）通风筒喉部标高82.0m，亮体中面半径24.0m；（5）通风筒出口标高105.0m，内半径25.499m；（6）本塔采用双管、单竖井进水方式与内外围配水系统。3、使用条件（1）冷却塔基本风压为400pa（离...
