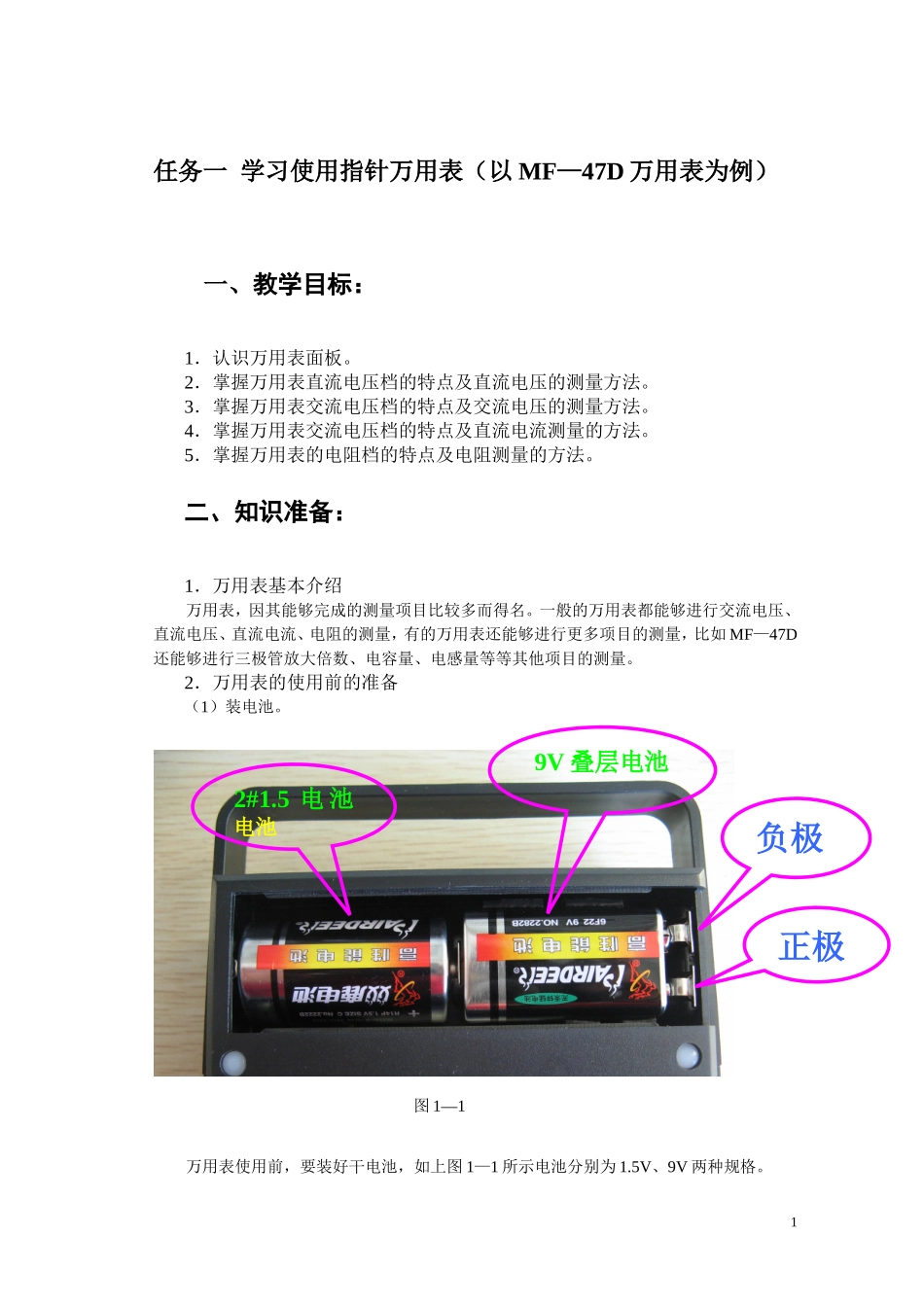

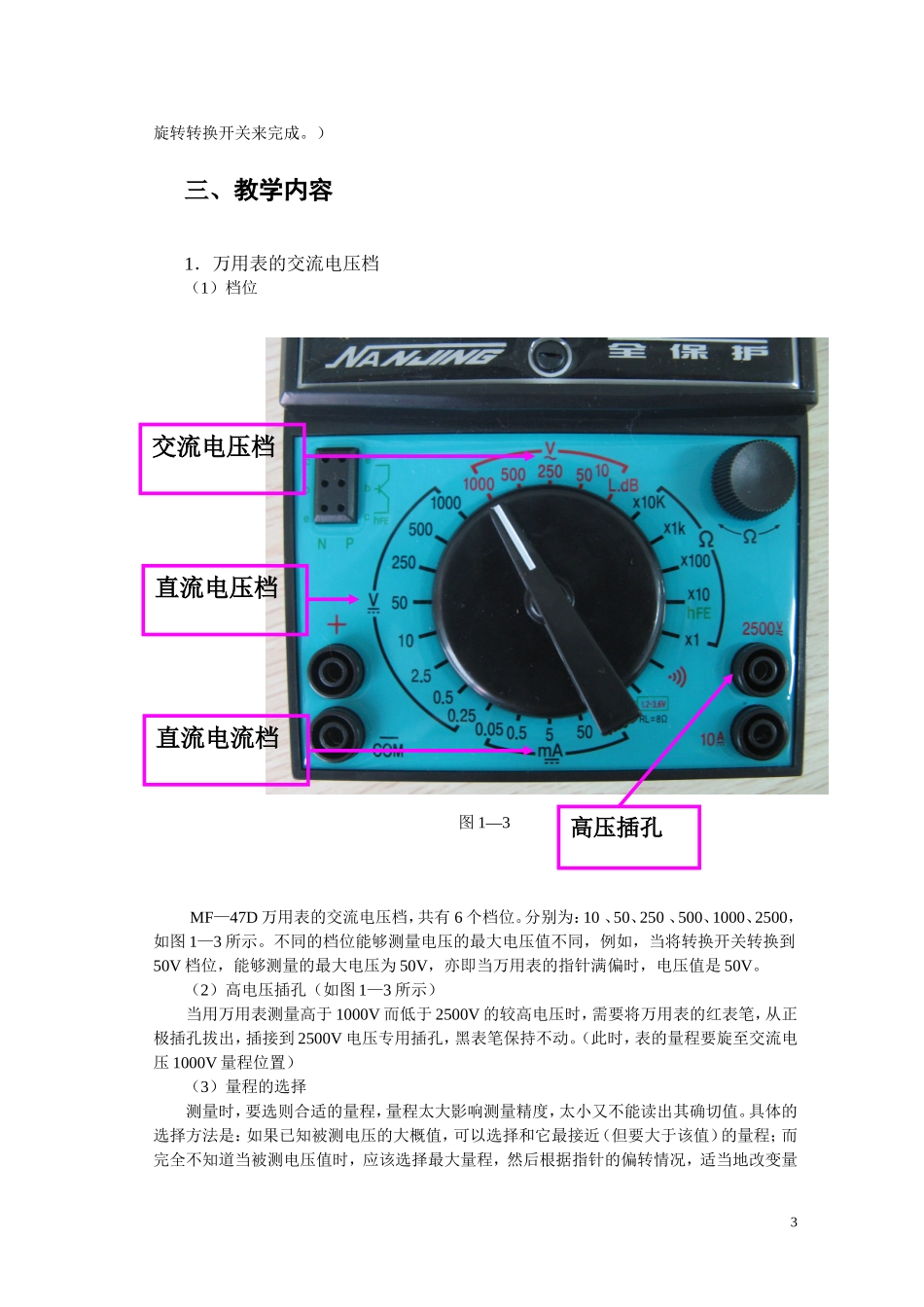

任务一学习使用指针万用表（以MF—47D万用表为例）一、教学目标：1．认识万用表面板。2．掌握万用表直流电压档的特点及直流电压的测量方法。3．掌握万用表交流电压档的特点及交流电压的测量方法。4．掌握万用表交流电压档的特点及直流电流测量的方法。5．掌握万用表的电阻档的特点及电阻测量的方法。二、知识准备：1．万用表基本介绍万用表，因其能够完成的测量项目比较多而得名。一般的万用表都能够进行交流电压、直流电压、直流电流、电阻的测量，有的万用表还能够进行更多项目的测量，比如MF—47D还能够进行三极管放大倍数、电容量、电感量等等其他项目的测量。2．万用表的使用前的准备（1）装电池。万用表使用前，要装好干电池，如上图1—1所示电池分别为1.5V、9V两种规格。12#1.5电池电池9V叠层电池负极正极图1—1（2）表笔的插接。万用表配戴了两只表笔（黑、红各一只），使万用表时，要将黑表笔插接到MF—47D万用表右下角的“COM”插孔内，红表笔一般情况下插接到标有“＋”符号的正极插孔内，如图1—2所示。万用表面板介绍（3）刻度盘刻度盘上有多条对应于不同测量项目的刻度线，同时为了为了减少读数误差而设置了反光镜。当万用表测量过程中读数时，眼睛、万用表的实际指针、反光镜中的指针三者要在一条直线上（读数时眼睛要在指针的正上方，看不到反光镜中的指针即说明三者在一条直线上），如图1—2所示。（4）机械零位万用表的机械零位，也叫做电压（或电流）零位，如图1—3所示。它是指的万用表在不进行任何测量项目的时候，指针应该在表盘刻度线右边的零位，如果有较大距离的偏离，则需要调整“机械调零螺口”，如图1—2所示。一般情况下，此螺口尽量不要动，如果万用表使用两三年以后，确实偏离了零位较多，则可以适当进行调整，但是调整时候，螺口在一个方向上的旋转最好不要超过90o。（5）转换开关万用表的转换开关是使用万用表进行不同项目的测量的时候，用来转换测量项目，以及一个项目内的不同量程的，如图1—2所示。（例如：如果需要测量墙内插座的电压是否正常，首先要知道测量项目是：交流电压，然后，应该选择合适的量程，即：250V，这些就需要通过2反光镜机械零螺口转换开关图1—2旋转转换开关来完成。）三、教学内容1．万用表的交流电压档（1）档位MF—47D万用表的交流电压档，共有6个档位。分别为：10、50、250、500、1000、2500，如图1—3所示。不同的档位能够测量电压的最大电压值不同，例如，当将转换开关转换到50V档位，能够测量的最大电压为50V，亦即当万用表的指针满偏时，电压值是50V。（2）高电压插孔（如图1—3所示）当用万用表测量高于1000V而低于2500V的较高电压时，需要将万用表的红表笔，从正极插孔拔出，插接到2500V电压专用插孔，黑表笔保持不动。（此时，表的量程要旋至交流电压1000V量程位置）（3）量程的选择测量时，要选则合适的量程，量程太大影响测量精度，太小又不能读出其确切值。具体的选择方法是：如果已知被测电压的大概值，可以选择和它最接近（但要大于该值）的量程；而完全不知道当被测电压值时，应该选择最大量程，然后根据指针的偏转情况，适当地改变量3图1—3直流电压档直流电流档交流电压档高压插孔程。（4）红、黑表笔测量时的区别测量交流电压时，红黑表笔是不用做任何区分的，也就是说，测量时两个表笔任意分别接触测量信号的一端即可。（5）万用表和电路的连接方式在进行交流电压的测量时，要将万用表和被测电路并联。（6）10V交流档专用刻度线当万用表转换到10V交流档位进行测量时，对应的刻度线是：万用表刻度盘上的第二条（从外向里数）刻度线，即红色的那条。此刻度线，共有10个大格，也就是说每一个大格所代表的电压是1V。每个大格又分为5个小格，当然一个小格的电压就是0.2V。其对应的刻度数在第三条刻度线的下方（亦即：和第三条刻度线共用刻度数）。此条刻度线的特点是，刻度线起始部位稍微有些不均匀。（7）通用刻度线的除10V交流档以外，其他各个档位在测量时，都要读第三条刻度线。此条刻度线由10个大格，每个大格又分为5个小格，当使用不同的量程的时候，每个大格或者小格所代表的电压数值是不同的，...
