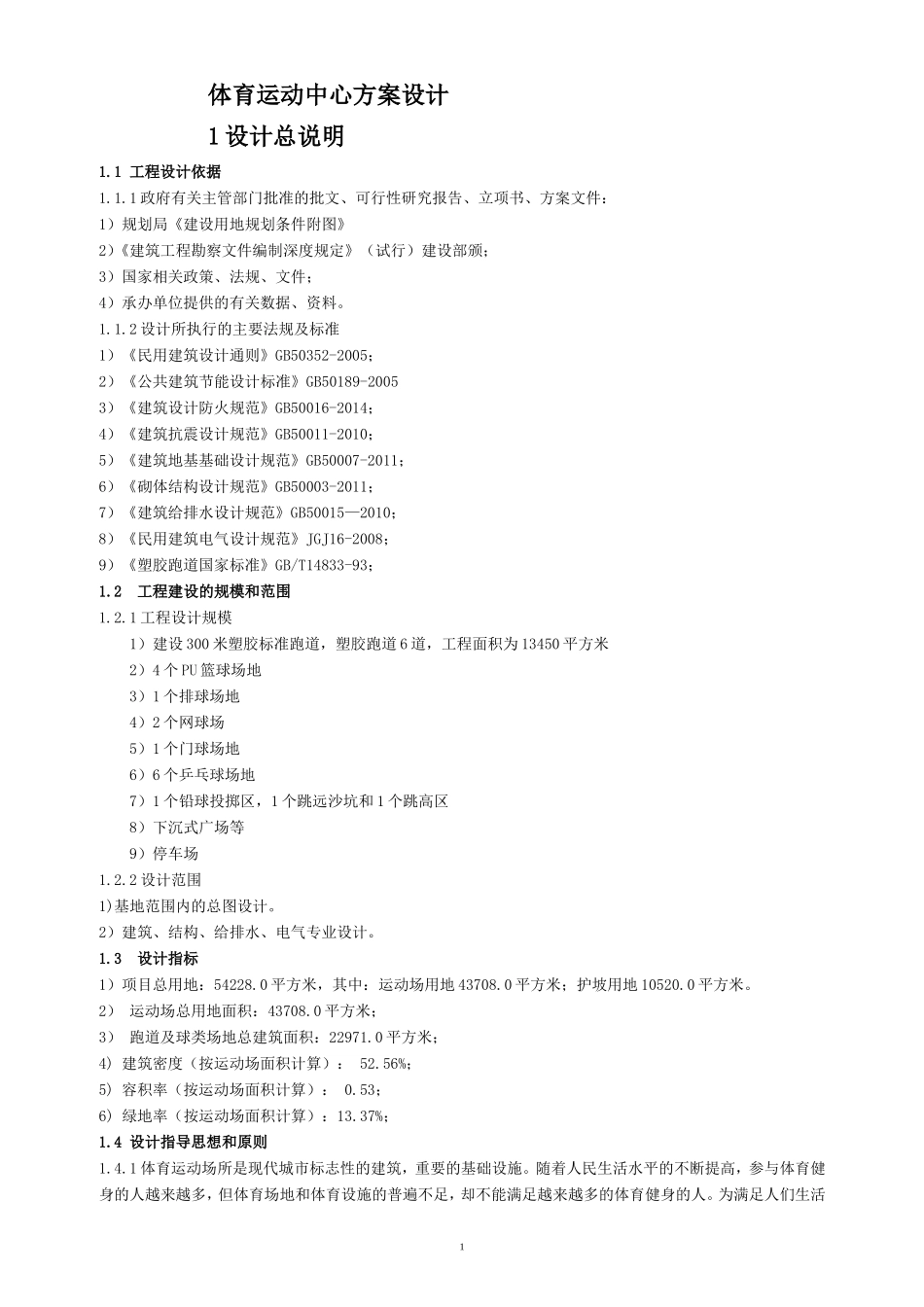

体育运动中心方案设计1设计总说明1.1工程设计依据1.1.1政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件：1）规划局《建设用地规划条件附图》2）《建筑工程勘察文件编制深度规定》（试行）建设部颁；3）国家相关政策、法规、文件；4）承办单位提供的有关数据、资料。1.1.2设计所执行的主要法规及标准1）《民用建筑设计通则》GB50352-2005；2）《公共建筑节能设计标准》GB50189-20053）《建筑设计防火规范》GB50016-2014；4）《建筑抗震设计规范》GB50011-2010；5）《建筑地基基础设计规范》GB50007-2011；6）《砌体结构设计规范》GB50003-2011；7）《建筑给排水设计规范》GB50015—2010；8）《民用建筑电气设计规范》JGJ16-2008；9）《塑胶跑道国家标准》GB/T14833-93；1.2工程建设的规模和范围1.2.1工程设计规模1）建设300米塑胶标准跑道，塑胶跑道6道，工程面积为13450平方米2）4个PU篮球场地3）1个排球场地4）2个网球场5）1个门球场地6）6个乒乓球场地7）1个铅球投掷区，1个跳远沙坑和1个跳高区8）下沉式广场等9）停车场1.2.2设计范围1)基地范围内的总图设计。2）建筑、结构、给排水、电气专业设计。1.3设计指标1）项目总用地：54228.0平方米，其中：运动场用地43708.0平方米；护坡用地10520.0平方米。2）运动场总用地面积：43708.0平方米；3）跑道及球类场地总建筑面积：22971.0平方米；4)建筑密度（按运动场面积计算）：52.56%；5)容积率（按运动场面积计算）：0.53；6)绿地率（按运动场面积计算）：13.37%；1.4设计指导思想和原则1.4.1体育运动场所是现代城市标志性的建筑，重要的基础设施。随着人民生活水平的不断提高，参与体育健身的人越来越多，但体育场地和体育设施的普遍不足，却不能满足越来越多的体育健身的人。为满足人们生活1的需求，在满足城市规划要求的前提下，修建体育文化休闲中心，不仅是全民健身的需要，同时也增强人民身体素质的需要，是适应人民活动的需要。1.4.2规划设计原则1）方案设计应符合城市规划的原则；2）规划与设计应符合合理、使用、先进的原则；3）建筑形式与使用功能协调的原则；4）经济合理，降低造价的原则；5）崇尚自然、注重环保，营造最佳环境的原则。2总平面图2.1设计说明书2.1.1设计依据及基础资料本区位于吉林省东部长白山区，西北丘陵地带，地势中部较低，侧向侵蚀较重，形成台地前斜坡和以砂卵石为主的冲积河漫滩。根据《中国地震动参数区划图》（GB18306-2001），本区地震动峰值加速度为0.05g，相应地震基本烈度为VI度。根据《建筑地基基础设计规范(中国季节冻土标准冻深线图)》，本区标准冻土深度1.70cm。2.1.2工程建设任务根据建设单位对设计提出的要求，本工程建设任务主要有：（1）运动中心地场区平整；（2）运动中心场地及环境建设。2.2总平面布置项目总平面图的布置根据地形的现状情况，合理布局，充分利用现状，合理进行绿化，把各各运动场地利用道路合理分隔。各运动场地之间联系方便、互不干扰。适当预留建筑用地，保证运动中心建设的可持续发展。根据工程的建设规划及建筑物及构筑物的使用功能、建筑防火、安全卫生、交通便利等相关规范的要求，结合场地情况以及周围环境情况，公共体育场的房屋建筑和集散场地、绿化用地的总体布局，要体现辉南县的文化特征，又要自然和谐。2.3竖向设计1）场地标高场地入口处的标高,均高出附近的道路标高，场地内采用自然排水。场地分两个台地设置。一个为球类运动场地，另一个为300米跑道场地。（1）球类场地标高按350.2~350.4控制。球类运动场地道路及场地，南北坡度按0.5%设计，南北高差最大高度差为0.7米，东西坡度按0.3%设计，东西最大高差为0.45米。(2)跑道中心标高按300.765控制。300米跑道场地，在跑到周边设置环形排水沟，跑到坡度按照标准的田径运动场设计。进入场地采用四部疏散楼和两个坡道。300米跑到和进场道路最大高差为4.35米。2）土方填筑根据项目方案设计，场地填土采用现状基础上填高，共分两个台地填筑。运动场地范围内，原场地标高为297.08~296.98米左右，填筑后标高为300.765米左右。平均填筑高度为3.5米左右。由于填筑后的场地标高300.765米与周...
