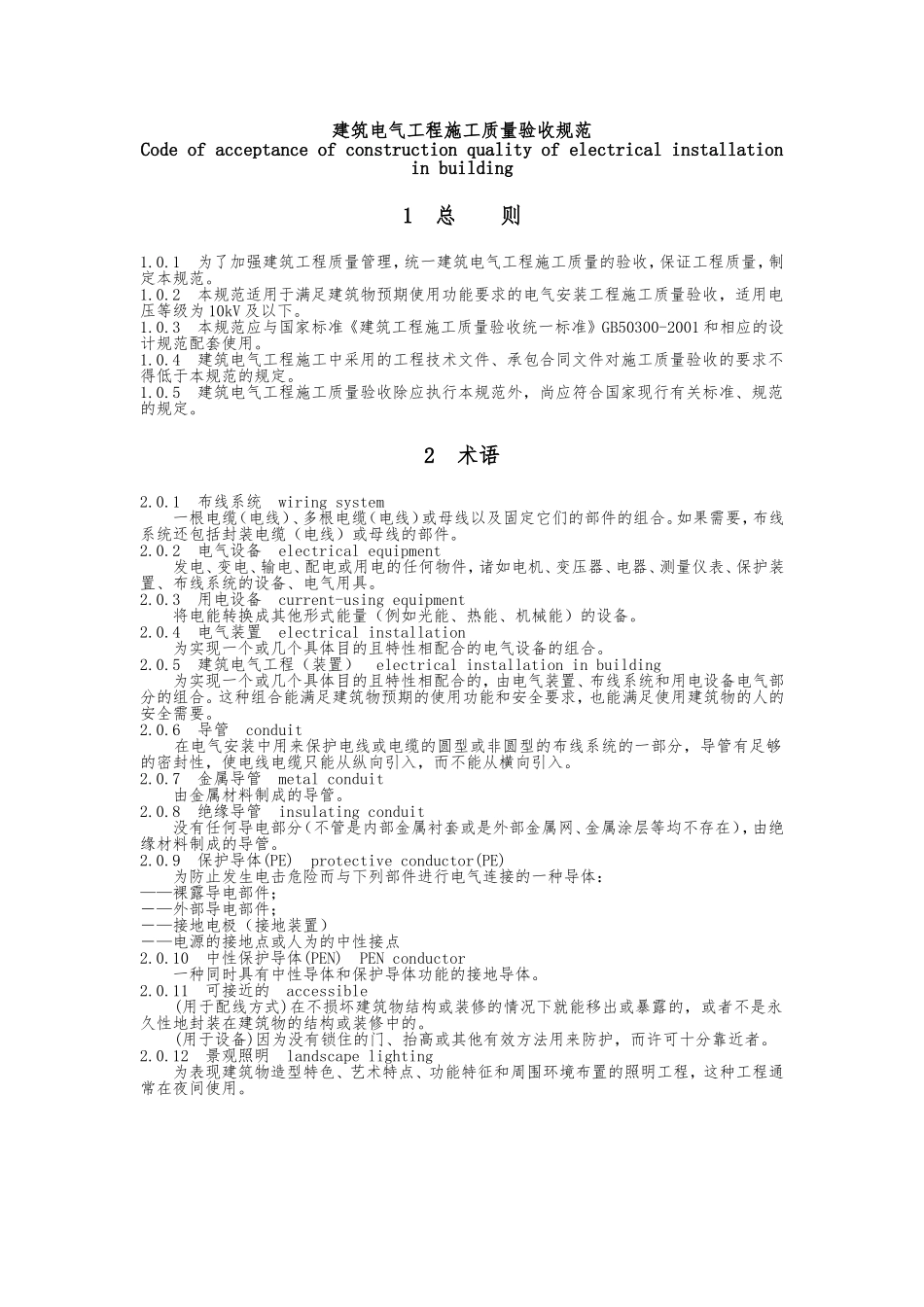

建筑电气工程施工质量验收规范Codeofacceptanceofconstructionqualityofelectricalinstallationinbuilding1总则1.0.1为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。1.0.2本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。1.0.3本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。1.0.4建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。1.0.5建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。2术语2.0.1布线系统wiringsystem一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。如果需要，布线系统还包括封装电缆（电线）或母线的部件。2.0.2电气设备electricalequipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。2.0.3用电设备current-usingequipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。2.0.4电气装置electricalinstallation为实现一个或几个具体目的且特性相配合的电气设备的组合。2.0.5建筑电气工程（装置）electricalinstallationinbuilding为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。2.0.6导管conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。2.0.7金属导管metalconduit由金属材料制成的导管。2.0.8绝缘导管insulatingconduit没有任何导电部分（不管是内部金属衬套或是外部金属网、金属涂层等均不存在），由绝缘材料制成的导管。2.0.9保护导体(PE)protectiveconductor(PE)为防止发生电击危险而与下列部件进行电气连接的一种导体：——裸露导电部件；―—外部导电部件；―—接地电极（接地装置）―—电源的接地点或人为的中性接点2.0.10中性保护导体(PEN)PENconductor一种同时具有中性导体和保护导体功能的接地导体。2.0.11可接近的accessible(用于配线方式)在不损坏建筑物结构或装修的情况下就能移出或暴露的，或者不是永久性地封装在建筑物的结构或装修中的。(用于设备)因为没有锁住的门、抬高或其他有效方法用来防护，而许可十分靠近者。2.0.12景观照明landscapelighting为表现建筑物造型特色、艺术特点、功能特征和周围环境布置的照明工程，这种工程通常在夜间使用。3基本规定3.1一般规定3.1.1建筑电气工程施工现场的质量管理，除应符合现行国家标准《建筑工地施工质量验收统一标准》GB50300-2001的3.0.1规定外，尚应符合下列规定：1.安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗。2.安装和调试用各类计量器具，应检定合格，使用时在有效期内。3.1.2除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。3.1.3额定电压交流1kV及以下、直流1.5kV及以下的应为低压电器设备、器具和材料；额定电压大于交流1kV、直流1.5kV的应为高压电器设备、器具和材料。3.1.4电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。3.1.5建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按本规范规定执行；建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。3.1.6动力和照明工程的漏电保护装置应做模拟动作试验。3.1.7接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。3.1.8高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。3.1.9低压的电气设备和布线系统的交接...
