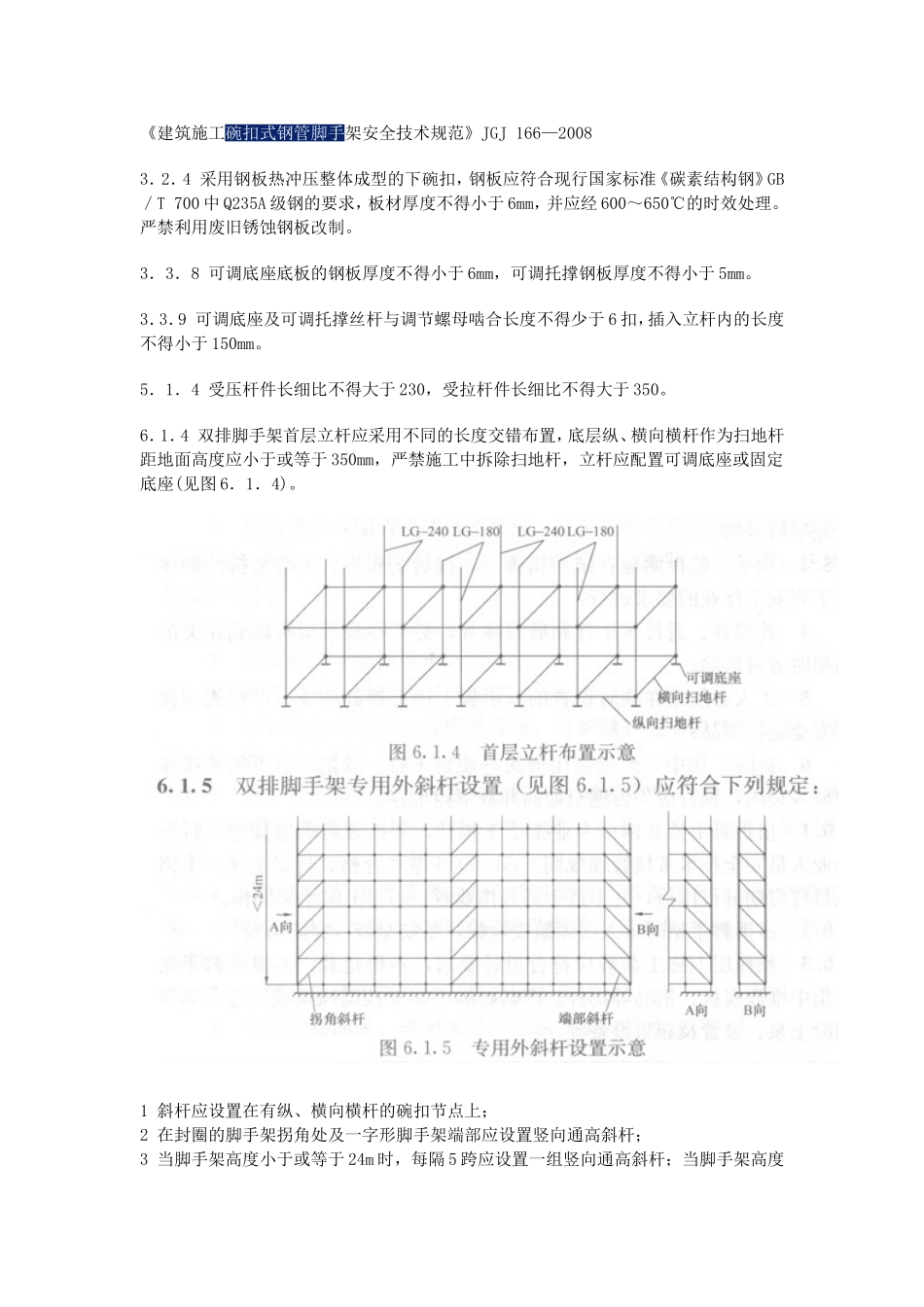

《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166—20083．2．4采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》GB／T700中Q235A级钢的要求，板材厚度不得小于6mm，并应经600～650℃的时效处理。严禁利用废旧锈蚀钢板改制。3．3．8可调底座底板的钢板厚度不得小于6mm，可调托撑钢板厚度不得小于5mm。3．3．9可调底座及可调托撑丝杆与调节螺母啮合长度不得少于6扣，插入立杆内的长度不得小于150mm。5．1．4受压杆件长细比不得大于230，受拉杆件长细比不得大于350。6．1．4双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座(见图6．1．4)。1斜杆应设置在有纵、横向横杆的碗扣节点上；2在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；4当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。6．1．6当采用钢管扣件作斜杆时应符合下列规定：1斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N·m；2纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨(见图6．1．6)。6．1．7连墙件的设置应符合下列规定：1连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；2每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4．5m；3连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。6．1．8当脚手架高度大于24m时，顶部24m以下所有的连墙件层必须设置水平斜杆，水平斜杆应设置在纵向横杆之下(见图6．1．8)。6．2．2模板支撑架斜杆设置应符合下列要求1当立杆间距大于1．5m时，应在拐角处设置通高专用斜杆，中间每排每列应设置通高八字形斜杆或剪刀撑；2当立杆间距小于或等于1．5m时，模板支撑架四周从底到顶连续设置竖向剪刀撑；中间纵、横向由底至顶连续设置竖向剪刀撑，其间距应小于或等于4．5m；3剪刀撑的斜杆与地面夹角应在45°一60°之间，斜杆应每步与立杆扣接。6．2．3当模板支撑架高度大于4．8m时，顶端和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距应小于或等于4．8m。7．2．1脚手架基础必须按专项施工方案进行施工，按基础承载力要求进行验收。7．3．7连墙件必须随双排脚手架升高及时在规定的位置处设置，严禁任意拆除。7．4．6连墙件必须在双排脚手架拆到该层时方可拆除，严禁提前拆除。9．0．5严禁在脚手架基础及邻近处进行挖掘作业。
