室内采暖施工组织设计VIP免费

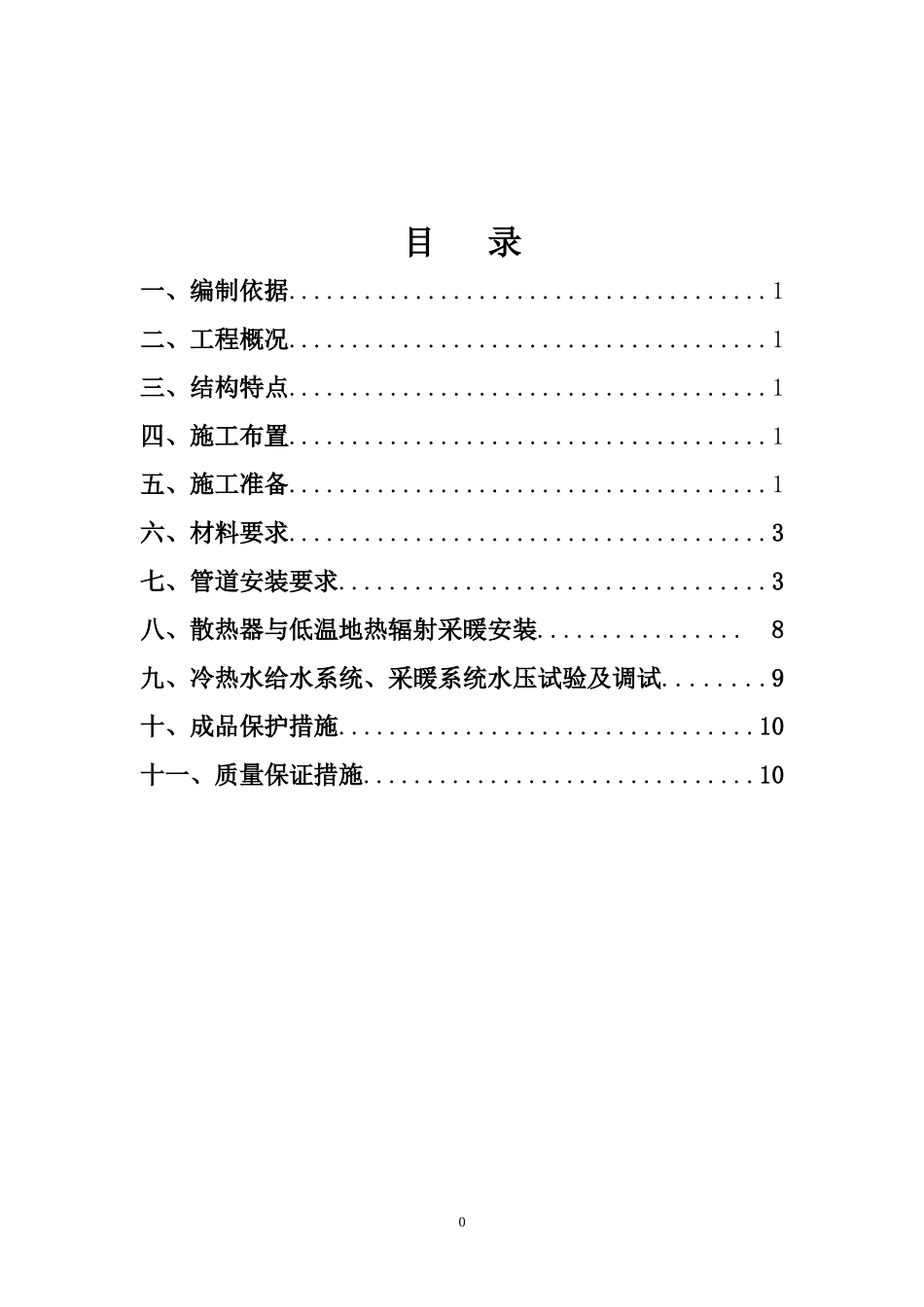

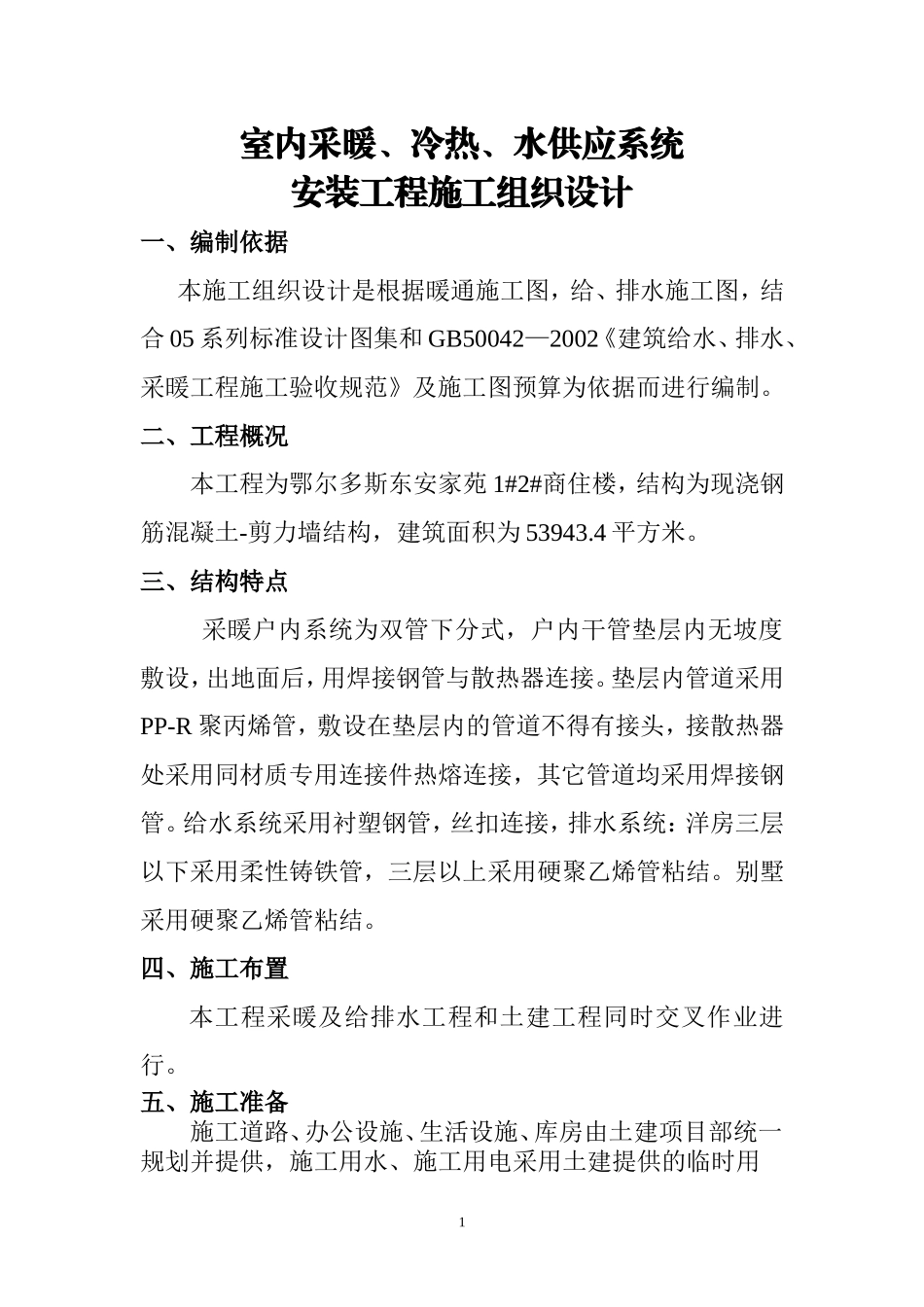

目录一、编制依据......................................1二、工程概况......................................1三、结构特点......................................1四、施工布置......................................1五、施工准备......................................1六、材料要求......................................3七、管道安装要求..................................3八、散热器与低温地热辐射采暖安装................8九、冷热水给水系统、采暖系统水压试验及调试........9十、成品保护措施.................................10十一、质量保证措施...............................100室内采暖、冷热、水供应系统安装工程施工组织设计一、编制依据本施工组织设计是根据暖通施工图，给、排水施工图，结合05系列标准设计图集和GB50042—2002《建筑给水、排水、采暖工程施工验收规范》及施工图预算为依据而进行编制。二、工程概况本工程为鄂尔多斯东安家苑1#2#商住楼，结构为现浇钢筋混凝土-剪力墙结构，建筑面积为53943.4平方米。三、结构特点采暖户内系统为双管下分式，户内干管垫层内无坡度敷设，出地面后，用焊接钢管与散热器连接。垫层内管道采用PP-R聚丙烯管，敷设在垫层内的管道不得有接头，接散热器处采用同材质专用连接件热熔连接，其它管道均采用焊接钢管。给水系统采用衬塑钢管，丝扣连接，排水系统：洋房三层以下采用柔性铸铁管，三层以上采用硬聚乙烯管粘结。别墅采用硬聚乙烯管粘结。四、施工布置本工程采暖及给排水工程和土建工程同时交叉作业进行。五、施工准备施工道路、办公设施、生活设施、库房由土建项目部统一规划并提供，施工用水、施工用电采用土建提供的临时用1水、临时用电。技术准备1、认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。2、现场准备3、现场应安排好适当的工作场地、工作棚和料具。4、人工住房、食堂及办公室的准备：水源应接通，要有电源，同时还应设立消防设施，如灭火器等。5、机具准备机具应在施工人员进场之后、施工之前运入现场，按施工平面图布置定位．，如电焊机、砂轮割机、台钻、套丝机等应分开放，相互间留出操作空间。本工程所使用的机具名称、数量及进场时间详见表11-1。表11－1主要机具需用计划表序号机具名称规格型号数量备注l电焊机500A2台2切割机4001台3套丝机1台4台钻1台5手电钻1台6管钳300、450、1000l0副7台虎钳、5副8电锤2台2六、材料要求1、冷热水给水系统安装工程采用DN32、DN25、DN20管材、主管采用DN50、DN40管材，管材为衬塑钢管。2、PP-R管材及分管件采用热熔连接方法连接。3、采暖管道采用钢管，管径小于或等于32mm采用丝扣连接，管径大于32mm宜用焊接或法兰连接。七、管道安装要求1、给水管道安装（1）本工程给水管道材质为衬塑钢管，采用厂家配套的钢制接头零件安装，安装前须将管子调直，管道支架用配套钢制U型卡固定。（2）给水系统交付使用前必须进行通水试验并做好记录，检验方法：观察和开启阀门，水嘴等放水。（3）生活给水系统管道在交付使用前必须冲洗和消毒，并经监理单位取样检验，符合国家《生活饮用水标准》方可使用。检验方法：检查提供的检测报告。（4）给水水平管道应有2‰~5‰的坡度坡向泄水装置，用水平尺和尺量检查。管道的支架安装应平整牢固。（6）管道和阀门安装的允许偏差和检验方法3项次项目允许偏差（mm）检验方法1水平管道纵横方向弯曲钢管每米1用水平尺;直尺;拉线和尺量检查全长25米以上≯25塑料管复合管每米1.5全长25米以上≯25铸铁管每米2全长25米以上≯252立管垂直度钢管每米3吊线和尺检查全长25米以上≯8塑料管复合管每米2全长25米以上≯8铸铁管每米3全长25米以上≯83成排管段和在排阀门在同一平面上间距3尺量检查2、排水管道安装（1）本工程排水管道商业及住宅三层以下采用柔性铸铁管，三层以上采用硬质聚氯乙稀管(UPVC)，先应根据设计图纸的实际情况按预留口位置测量尺寸，绘制加工草图，然后进行断管，断口要平齐，用刮刀除掉断口内外毛刺耳，外棱角铣出415度角，用棉布将承口部位擦干净，然后用毛刷涂粘接剂，先涂承...
