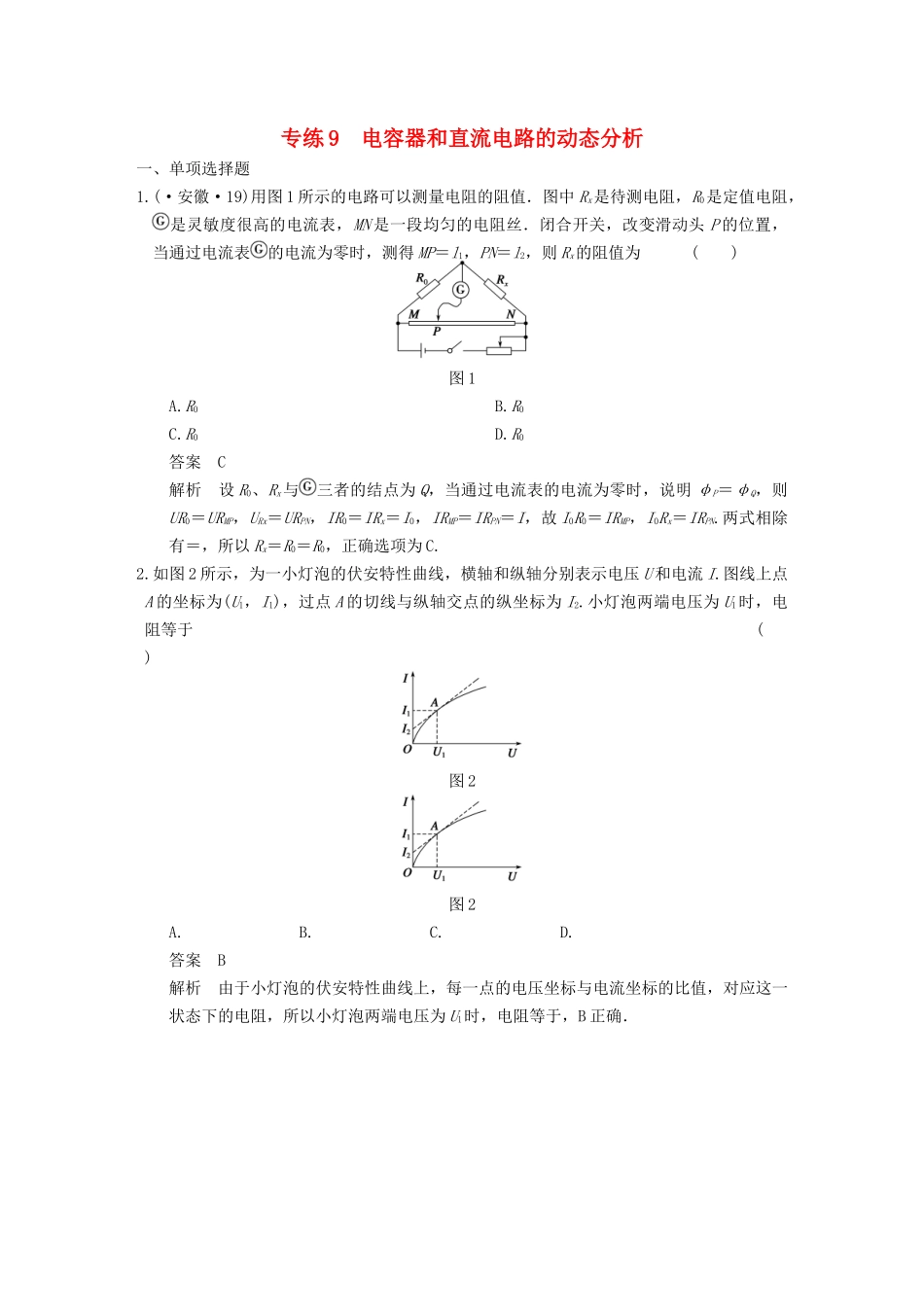

专练9电容器和直流电路的动态分析一、单项选择题1.(·安徽·19)用图1所示的电路可以测量电阻的阻值．图中Rx是待测电阻，R0是定值电阻，是灵敏度很高的电流表，MN是一段均匀的电阻丝．闭合开关，改变滑动头P的位置，当通过电流表的电流为零时，测得MP＝l1，PN＝l2，则Rx的阻值为()图1A.R0B.R0C.R0D.R0答案C解析设R0、Rx与三者的结点为Q，当通过电流表的电流为零时，说明φP＝φQ，则UR0＝URMP，URx＝URPN，IR0＝IRx＝I0，IRMP＝IRPN＝I，故I0R0＝IRMP，I0Rx＝IRPN.两式相除有＝，所以Rx＝R0＝R0，正确选项为C.2.如图2所示，为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1，I1)，过点A的切线与纵轴交点的纵坐标为I2.小灯泡两端电压为U1时，电阻等于()图2图2A.B.C.D.答案B解析由于小灯泡的伏安特性曲线上，每一点的电压坐标与电流坐标的比值，对应这一状态下的电阻，所以小灯泡两端电压为U1时，电阻等于，B正确．3.氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图3所示电路中，不同的一氧化碳浓度对应传感器不同的电阻值，电压表的示数与一氧化碳的浓度一一对应，观察电压表示数就能判断一氧化碳浓度是否超标．已知氧化锡传感器的电阻的倒数与一氧化碳浓度成正比，那么，电压表示数U与一氧化碳浓度ρ之间的对应关系正确的是()图3A．U越大，表示ρ越大，ρ与U成正比B．U越大，表示ρ越小，ρ与U成反比C．U越大，表示ρ越大，但ρ与U不成正、反比关系D．U越大，表示ρ越小，但ρ与U不成正、反比关系答案C解析根据题意，设氧化锡传感器的电阻为R1＝，电源的电动势为E，内阻为r，电压表的示数U＝，ρ越大，U越大，但U与ρ既不成正比也不成反比，选项C正确．4．在如图4所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，、为理想电流表和理想电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是()图4A．a点的电势降低B．电压表示数变小C．电流表示数变小D．电容器C所带电荷量增多答案A解析在滑动变阻器滑动头P自a端向b端滑动的过程中，外电路电阻减小，电源输出电流变大，路端电压减小，R1两端电压升高，故a点的电势降低，电压表示数变大，电流表示数变大；因R2与R3并联，R2两端电压降低，故电容器C两端电压降低，电容器C所带电荷量减少，选项A正确，B、C、D错误．5.如图5所示，两极板间距为d的平行板电容器与一电源相连，距上极板d处有一质量为m、带电量为q的小球自由释放，穿过上极板的小孔后，恰好能到达下极板，若将下极板向上平移，小球仍从同一位置释放，则下列说法正确的是()图5A．仍能到达下极板，且速度恰好为0B．仍能到达下极板，且速度大于0C．不能到达下极板，距离上极板最大距离为D．不能到达下极板，距离上极板最大距离为答案C解析由动能定理，开始有2mgd－qEd＝0，下极板平移后，设小球在平行板电容器中下降高度为s，则有mg(d＋s)－qE′s＝0，又U＝Ed＝E′·d，联立解得s＝d，选项C正确，选项A、B、D错误．6.A、B两块正对的金属板竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一带电小球．两块金属板接在如图6所示的电路中，R1为光敏电阻，R2为滑动变阻器，R3为定值电阻，当R2的滑动触头P在中间时闭合开关S，此时电流表和电压表的示数分别为I和U，带电小球静止且绝缘细线与金属板A的夹角为θ.已知电源电动势E和内阻r一定光敏电阻随光照的增强电阻变小，以下说法正确的是()图6A．保持光照强度不变，将R2的滑动触头P向b端滑动，则R3消耗的功率变大B．保持滑动触头P不动，让光敏电阻周围光线变暗，则小球重新平衡后θ变小C．滑动触头向a端滑动，用更强的光照射R1，则电压表示数变小D．保持滑动触头不动，用更强的光照射R1，则U的变化量的绝对值与I的变化量的绝对值的比值变小答案C解析R2的滑动触头P的滑动对全电路无影响，保持光照强度不变，R3中电流不变，则R3消耗的功率不变，选项A错误．让光敏电阻周围光线变暗，光敏电阻阻值变大，两金属板之间的电压增大，小球所受电场力变大，则小球重新平衡后θ变...
