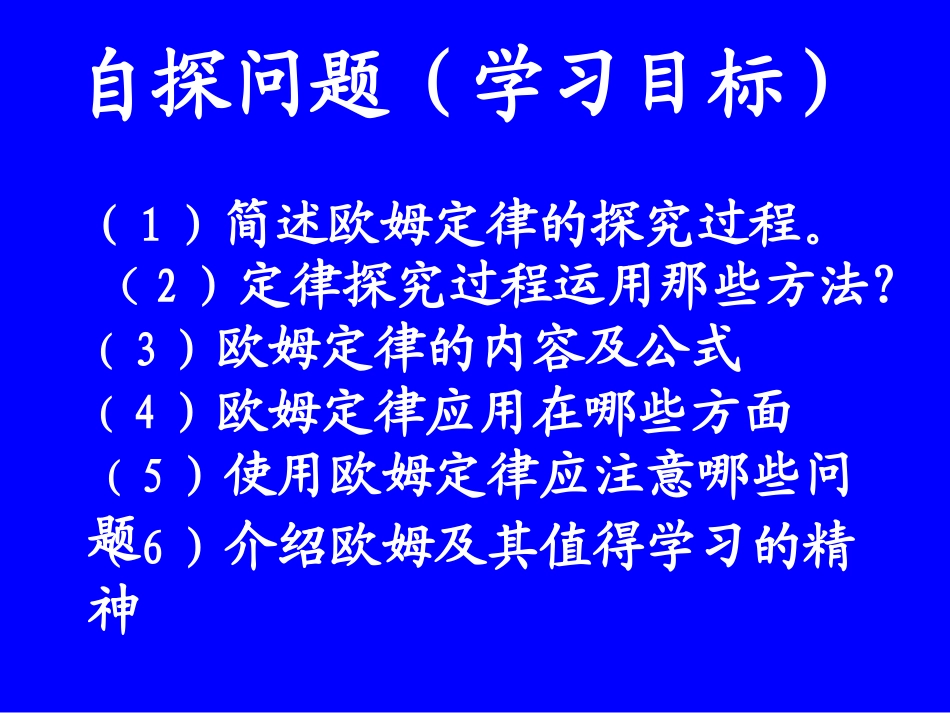

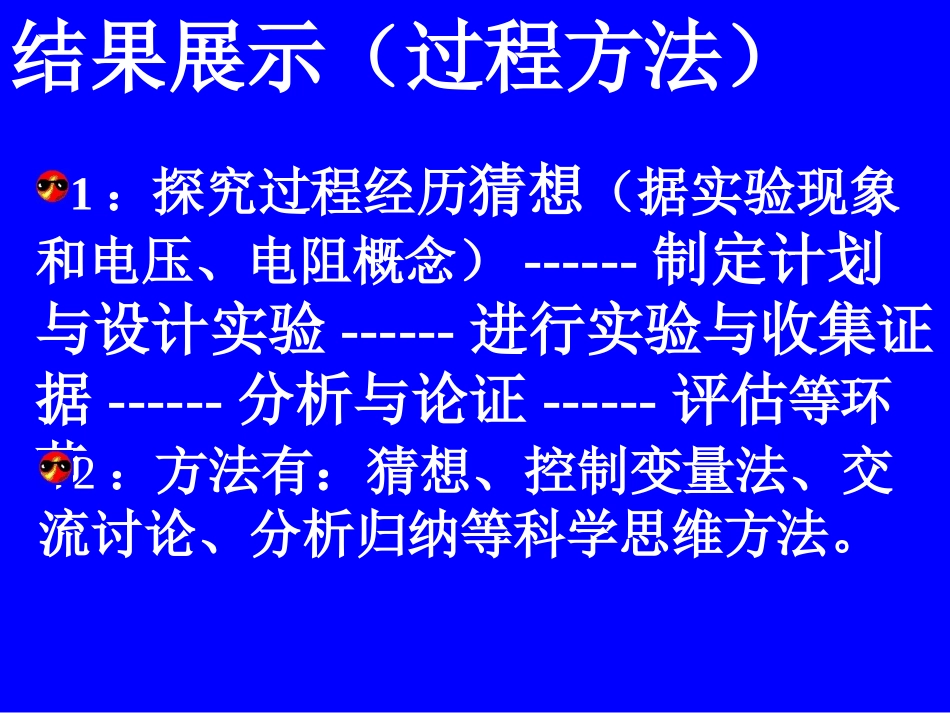

复习《欧姆定律》西坪二中余建灵自探问题（学习目标）（1）简述欧姆定律的探究过程。（2）定律探究过程运用那些方法？（3）欧姆定律的内容及公式（4）欧姆定律应用在哪些方面（5）使用欧姆定律应注意哪些问题（6）介绍欧姆及其值得学习的精神结果展示（过程方法）1：探究过程经历猜想（据实验现象和电压、电阻概念）------制定计划与设计实验------进行实验与收集证据------分析与论证------评估等环节2：方法有：猜想、控制变量法、交流讨论、分析归纳等科学思维方法。结果展示（内容及公式）1、内容：一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比2、公式：I=U/R变形公式：U=IRR=U/I结果展示（定律应用）1、利用变形公式求电压、电阻2、“伏安法”测电阻----即根据R=U/I，分别用电压表和电流表测出某电阻两端的电压和通过导体中的电流从而求出电阻。（画出电路图）3、推导串、并联电路总电阻与分电阻的关系。(推导)结果展示（注意点）1、I、U、R应属于同一段电路，不能张冠李戴。2、计算时各物理量的单位必须统一用国际单位制中单位。3、对于R=U/I不能说R与U成正比，与I成反比；因为导体的电阻是导体本身的一种属性，与U和I无关。结果展示（关于欧姆）欧姆----德国物理学家；主要贡献是发现了电学基本定律——欧姆定律；由于他具有强烈的好奇心、执着追求真理的科学探究精神，使他在仪器不精确、实验条件极差的情况下为科学事业做出了巨大的贡献，他的精神值得学习。置疑置疑1、欧姆定律对于任何电路都使用吗？2、在“伏安法”测电阻的实验过程中，如果电压表或着电流表损坏了，能有其它方法将实验进行下去吗？一、对于欧姆定律的理解，下列说法中错误的是（）A、对某段导体来说，导体中的电流跟两端的电压成正比B、在电压一定的情况下，导体的电阻越大，通过的电流越小C、在电压相同时，导体电阻与电流成反比D、对同一导体，导体两端的电压与通过导体的电流的比值不变练一练二、用伏安法测甲、乙两个未知电阻的实验中，某同学根据实验记录的数据做出了如下图像，由图像可以判断（）IU甲乙A、R＞RB、R＜RC、R=RD、无法确定甲乙乙甲甲乙三、如图所示，当滑动变阻器的滑片向右滑动时，下列说法中正确的是（）AVA、电流表和电压表的示数都变大B、电流表和电压表的示数都变小C、电流表的示数变大，电压表示数变小D、电流表的示数变大，电压表示数不变五、如图所示，当K、K合上时，电流表示数为0.5A，当电键K断开时，电流表示数为0.2A,已知R的阻值为20Ω，求：U、RAR1R2K2K1122源21R油量表浮标1R六、下图为汽车油量显示装置示意图，它能自动测定油箱内油面的高度，R是滑动变阻器，油量表相当于电流表。（1）、装置中运用了哪些物理知识？至少说出两种。（2）、已知电源电压为12V，R为1200Ω，R的最大阻值为1800Ω，则电路中电流变化的范围是多少？1（3）小明家的汽车某次加满油后，开车过程中发现油量表指针始终指向零刻度，经判断装置的机械部分完好，试分析电路故障原因。222课堂小结畅谈收获探究过程及方法内容探究结论表达式I=U/R1、可求电路中I、U、R应用2、伏安法测电阻实验3、推导串、并联总电阻1、物理量不能张冠李戴注意点2、用国际单位制中单位3、对R=U/I的意义欧姆定律创新思维训练•请你自选器材不利用“伏安法”测一未知电阻的阻值•要求（1）、画出实验电路图（2）、简要叙述实验步骤（3）、写出未知电阻的表达式提示：可选电阻箱、已知阻值的电阻、单刀双掷开关等谢谢再见！！
