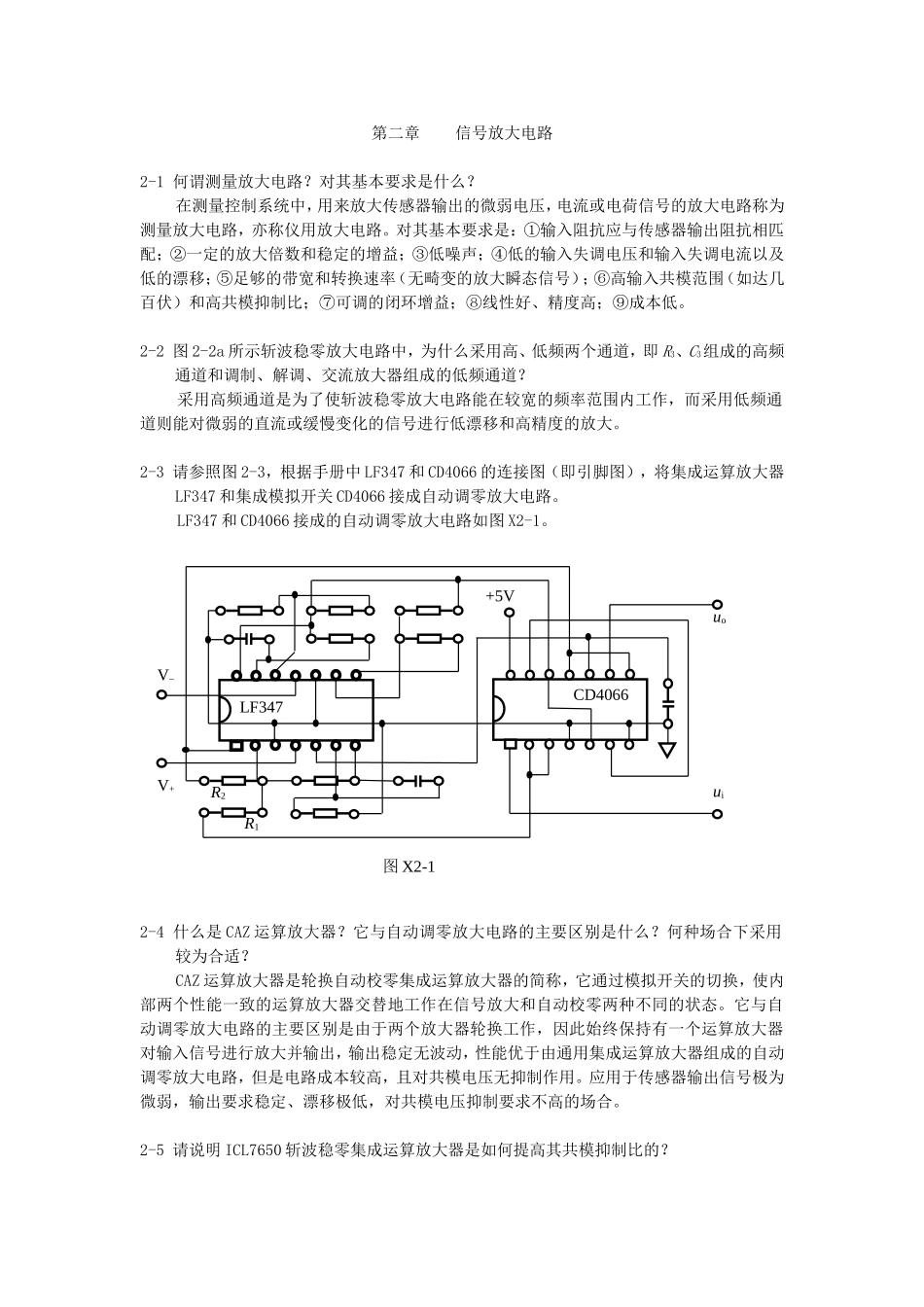

第二章信号放大电路2-1何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。2-2图2-2a所示斩波稳零放大电路中，为什么采用高、低频两个通道，即R3、C3组成的高频通道和调制、解调、交流放大器组成的低频通道？采用高频通道是为了使斩波稳零放大电路能在较宽的频率范围内工作，而采用低频通道则能对微弱的直流或缓慢变化的信号进行低漂移和高精度的放大。2-3请参照图2-3，根据手册中LF347和CD4066的连接图（即引脚图），将集成运算放大器LF347和集成模拟开关CD4066接成自动调零放大电路。LF347和CD4066接成的自动调零放大电路如图X2-1。2-4什么是CAZ运算放大器？它与自动调零放大电路的主要区别是什么？何种场合下采用较为合适？CAZ运算放大器是轮换自动校零集成运算放大器的简称，它通过模拟开关的切换，使内部两个性能一致的运算放大器交替地工作在信号放大和自动校零两种不同的状态。它与自动调零放大电路的主要区别是由于两个放大器轮换工作，因此始终保持有一个运算放大器对输入信号进行放大并输出，输出稳定无波动，性能优于由通用集成运算放大器组成的自动调零放大电路，但是电路成本较高，且对共模电压无抑制作用。应用于传感器输出信号极为微弱，输出要求稳定、漂移极低，对共模电压抑制要求不高的场合。2-5请说明ICL7650斩波稳零集成运算放大器是如何提高其共模抑制比的？CD4066uoui+5VV–V+R2R1LF347图X2-1ICL7650的输出（见式2－6），其共模信号误差项Kc1Uc相当于输入端的共模误差电压Ucˊ，即式中K1、Kc1分别为运算放大器N1的开环放大倍数和开环共模放大倍数；K1＇为运算放大器N1由侧向端A1输入时的放大倍数；K2为运算放大器N2的开环放大倍数。设计中可使K1＇≈K1，K2>>1，所以，因此整个集成运算放大器的共模抑制比CMRR比运算放大器N1的共模抑制比CMRR1（一般可达80dB）提高了K2倍。2-6何谓自举电路？应用于何种场合？请举一例说明之。自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。应用于传感器的输出阻抗很高（如电容式，压电式传感器的输出阻抗可达108Ω以上）的测量放大电路中。图2-7所示电路就是它的例子。2-7什么是高共模抑制比放大电路？应用何种场合？有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。应用于要求共模抑制比大于100dB的场合，例如人体心电测量。2-8图2-8b所示电路，N1、N2为理想运算放大器，R4=R2=R1=R3=R，试求其闭环电压放大倍数。由图2-8b和题设可得u01=ui1(1+R2/R1)=2ui1,u0=ui2(1+R4/R3)–2ui1R4/R3=2ui2–2ui1=2(ui2-ui1)，所以其闭环电压放大倍数Kf=2。2-9图2-9所示电路，N1、N2、N3工作在理想状态，R1=R2=100k，RP=10k，R3=R4=20k，R5=R6=60k，如N2同相输入端接地，试求电路的差模增益？电路的共模抑制能力是否降低？为什么？由图2-9和题设可得uo=(uo2–uo1)R5/R3=3(uo2–uo1),uo1=ui1(1+R1/Rp)–ui2R1/Rp=11ui1,uo2=ui2(1+R2/Rp)–ui1R2/Rp=–10ui1,即uo=3（–10ui1–11ui1）=–63ui1，因此，电路的差模增益为63。电路的共模抑制能力将降低，因N2同相输入端接地，即ui2=0，ui1的共模电压无法与ui2的共模电压相抵消。2-10什么是有源屏蔽驱动电路？应用于何种场合？请举例说明之。将差动式传感器的两个输出经两个运算放大器构成的同相比例差动放大后，使其输入端的共模电压1∶1地输出，并通过输出端各自电阻（阻值相等）加到传感器的两个电缆屏蔽层上，即两个输入电缆的屏蔽层由共模输入电压驱动，而不是接地，电缆输入芯线和屏蔽层之间的共模电压为零，这种电路就是有源屏蔽驱动电路。它消除了屏蔽电缆电容的影响，提高了电路的共模抑制...
