区域电网与220kv降压变电所设计和实现 电气工程专业VIP免费

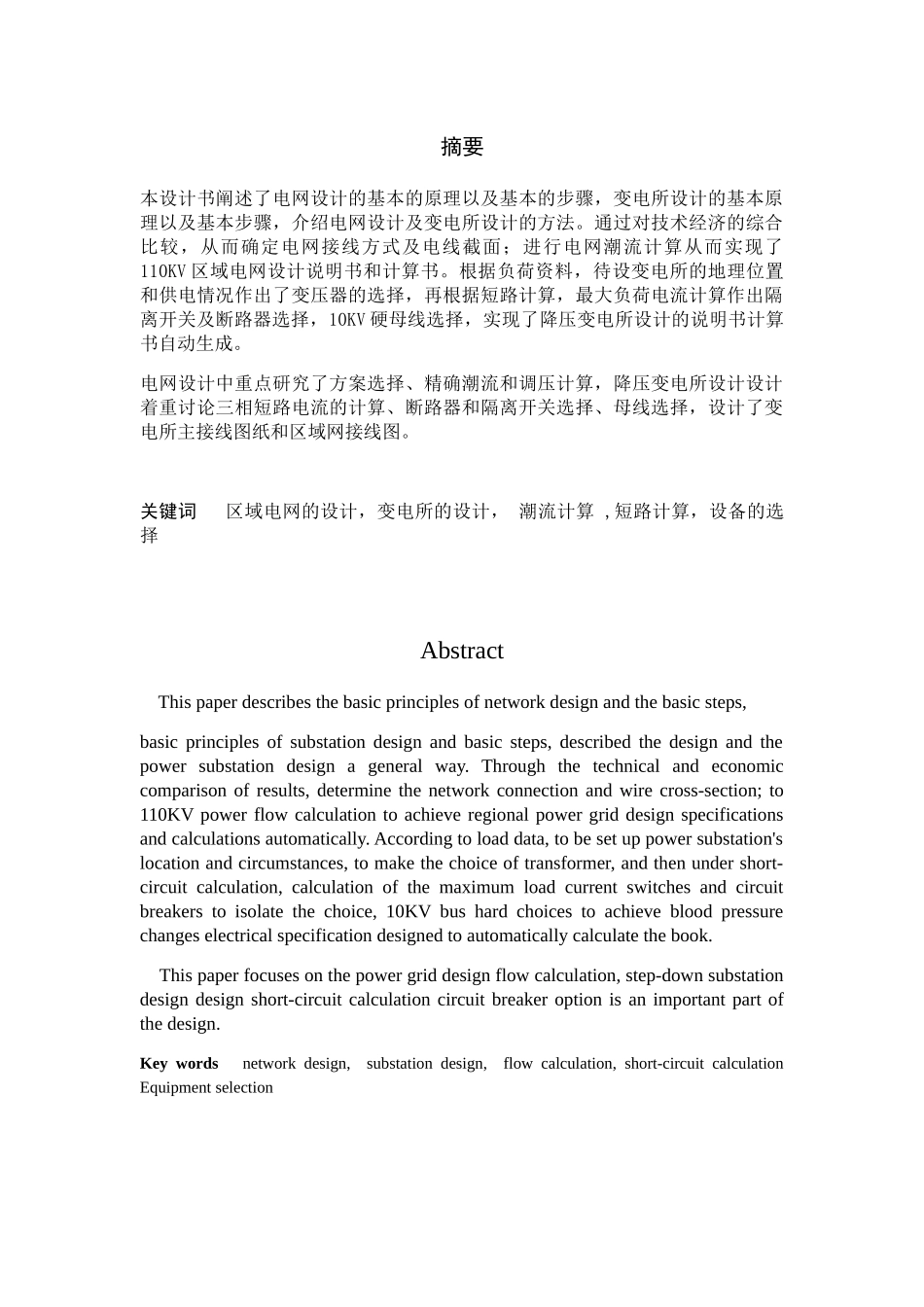

摘要本设计书阐述了电网设计的基本的原理以及基本的步骤，变电所设计的基本原理以及基本步骤，介绍电网设计及变电所设计的方法。通过对技术经济的综合比较，从而确定电网接线方式及电线截面；进行电网潮流计算从而实现了110KV区域电网设计说明书和计算书。根据负荷资料，待设变电所的地理位置和供电情况作出了变压器的选择，再根据短路计算，最大负荷电流计算作出隔离开关及断路器选择，10KV硬母线选择，实现了降压变电所设计的说明书计算书自动生成。电网设计中重点研究了方案选择、精确潮流和调压计算，降压变电所设计设计着重讨论三相短路电流的计算、断路器和隔离开关选择、母线选择，设计了变电所主接线图纸和区域网接线图。关键词区域电网的设计，变电所的设计，潮流计算,短路计算，设备的选择AbstractThispaperdescribesthebasicprinciplesofnetworkdesignandthebasicsteps,basicprinciplesofsubstationdesignandbasicsteps,describedthedesignandthepowersubstationdesignageneralway.Throughthetechnicalandeconomiccomparisonofresults,determinethenetworkconnectionandwirecross-section;to110KVpowerflowcalculationtoachieveregionalpowergriddesignspecificationsandcalculationsautomatically.Accordingtoloaddata,tobesetuppowersubstation'slocationandcircumstances,tomakethechoiceoftransformer,andthenundershort-circuitcalculation,calculationofthemaximumloadcurrentswitchesandcircuitbreakerstoisolatethechoice,10KVbushardchoicestoachievebloodpressurechangeselectricalspecificationdesignedtoautomaticallycalculatethebook.Thispaperfocusesonthepowergriddesignflowcalculation,step-downsubstationdesigndesignshort-circuitcalculationcircuitbreakeroptionisanimportantpartofthedesign.Keywordsnetworkdesign,substationdesign,flowcalculation,short-circuitcalculationEquipmentselection第一篇设计说明书第一部分区域电网说明书1．电网有功功率的初步平衡1.1有功功率平衡的目的通过计算最大、最小负荷时发电厂的应发功率，能合理的确定发电厂的运行方式；通过比较发电厂额定出力及应发功率，可求出对应的潮流。1.2电力负荷（1）在最大负荷情况下的发电负荷算法新建电网——新建电网最大负荷之和c——厂用电率（7%）d——线损率（6%）原有电网式中：——原有电网最大负荷之和总的发电负荷发电机发出的功率联络线上的潮流（2）在最小负荷情况下的发电负荷算法新建电网式中：——新建电网最小负荷之和c——厂用电率（7%）d——线损率（6%）原有电网总的发电负荷发电机发出的功率联络线上的潮流高压配电网中有功功率平衡计算结果见下表2-1。单位：MW计算结果原有电网新建电网总发电负荷发电机运行方式发电机总出力联络线上功率最大负荷34.41124.14158.5525×2+5010058.55最小负荷17.262.0779.2725×2+50×0.89010.73由此可见：在最大负荷时，，,故系统向该高压配电网送电58.55MW。在最小负荷时，，，故高压配电网向该系统送电10.73MW。2.新建电网电压等级的确定2.1选择原则根据《电气工程专业毕业设计指南——电力系统分册》（陈跃主编）2.2本设计选择本次设计电力网的电压等级确定为110kV。3.确定电网的接线方案3.1拟定电网的接线方案3.2初步选择方案7种可行性方案初步筛选结果：方案1开关总数（台）线路总长（km）4+7+3+7+3=24(30+18+20+30)×1.8=176.4km方案2开关总数（台）线路总长（km）6+3+7+3+3=22(30+20+30+30)×1.8=198km方案3开关总数（台）线路总长（km）6+3+7+3+3=22(30+30+20+21)×1.8=181.8km方案4开关总数（台）线路总长（km）4+7+3+7+3=24(30+18+20+30)×1.8=176.4km方案5开关总数（台）线路总长（km）4+7+3+7+3=24(30+34+20+21)×1.8=189.6km方案6开关总数（台）线路总长（km）4+7+7+3+3=24(30+30+21+34)×1.8=207km方案7开关总数（台）线路总长（km）7+3+3+3+4=20(20+30)×1.8+30+30+18=168km方案8开关总数（台）线路总长（km）7+3+3+3+4=20(32+21)×1.8+30+34+20=175.8km通过比较，初步选择方案3、74.待建变电所主变台...
