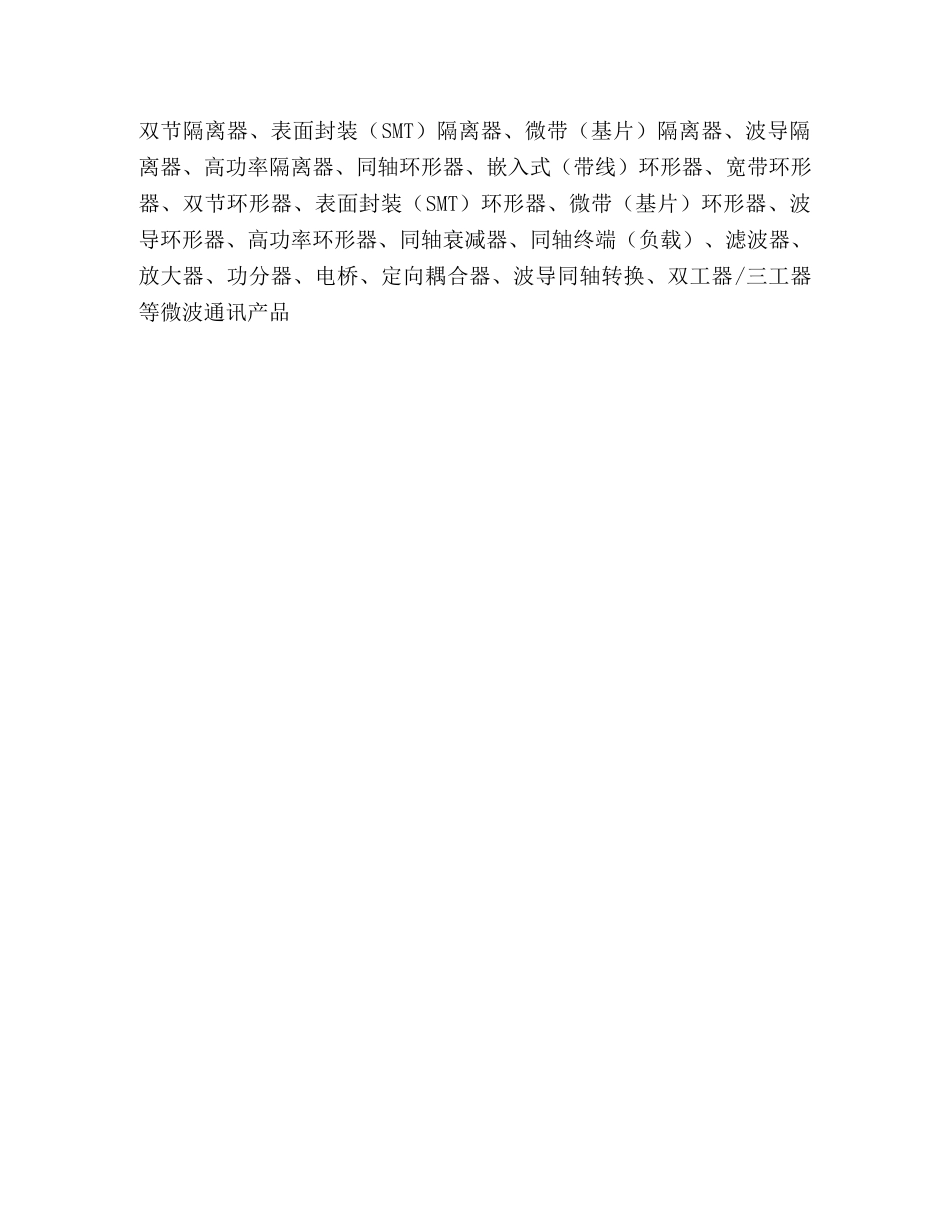

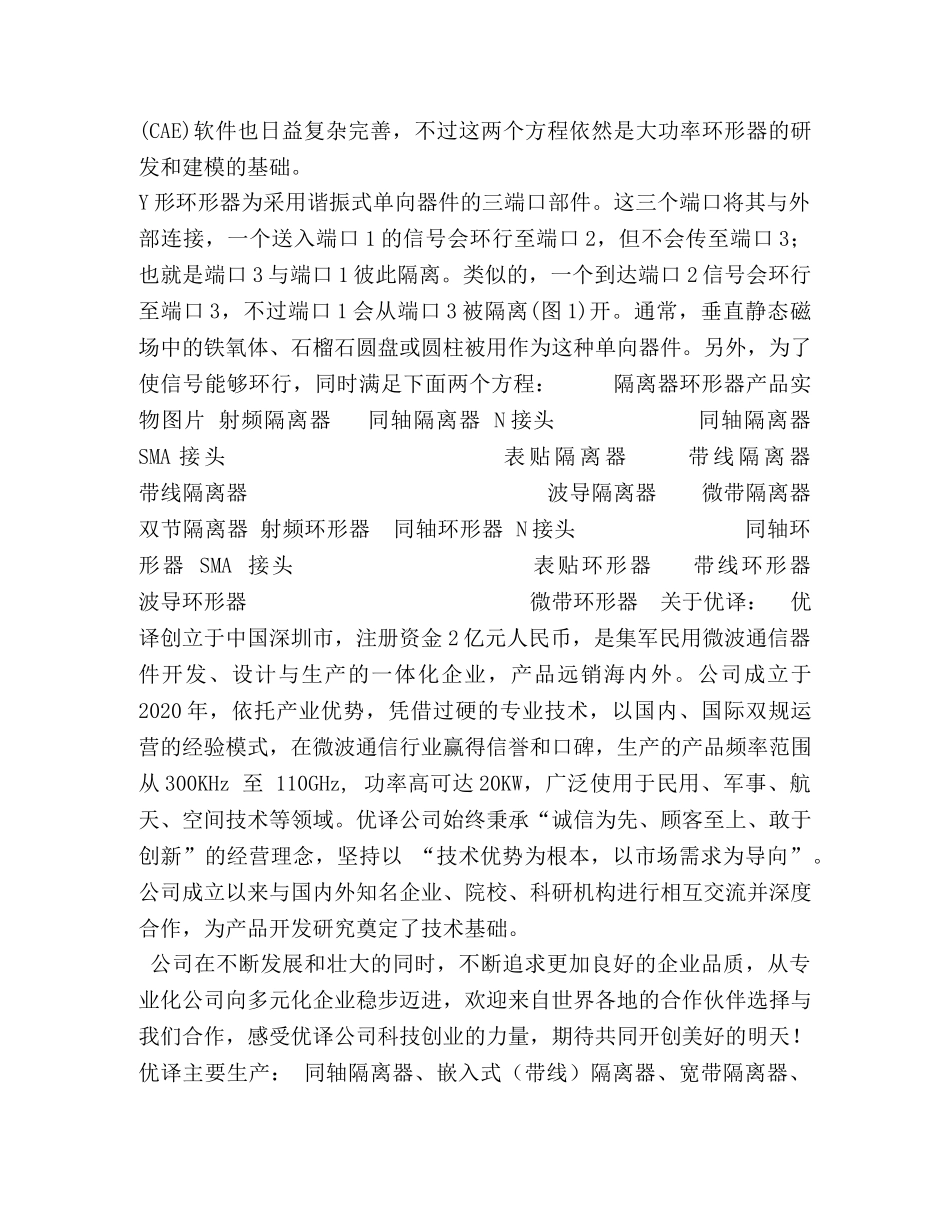

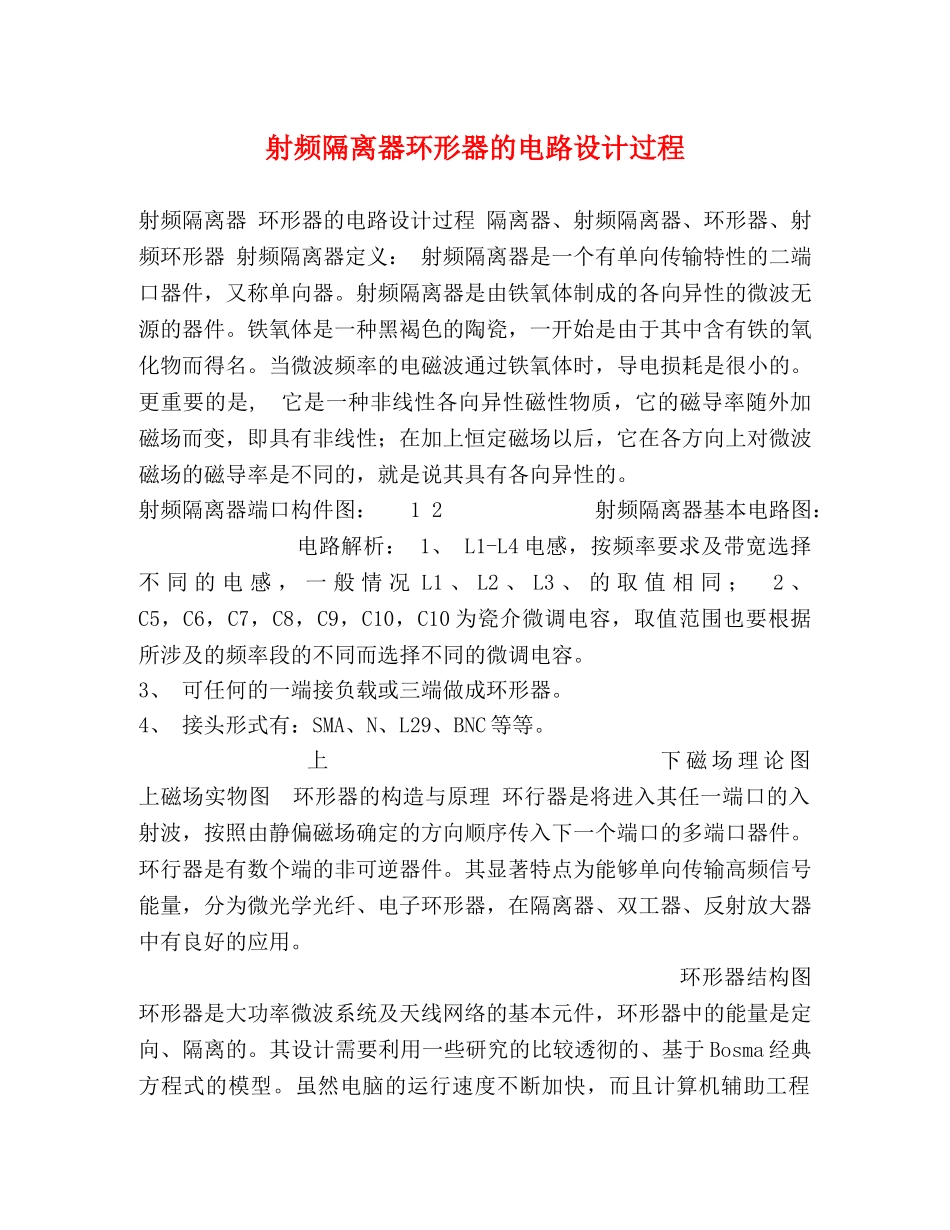

射频隔离器环形器的电路设计过程射频隔离器环形器的电路设计过程隔离器、射频隔离器、环形器、射频环形器射频隔离器定义：射频隔离器是一个有单向传输特性的二端口器件，又称单向器。射频隔离器是由铁氧体制成的各向异性的微波无源的器件。铁氧体是一种黑褐色的陶瓷，一开始是由于其中含有铁的氧化物而得名。当微波频率的电磁波通过铁氧体时，导电损耗是很小的。更重要的是,它是一种非线性各向异性磁性物质，它的磁导率随外加磁场而变，即具有非线性；在加上恒定磁场以后，它在各方向上对微波磁场的磁导率是不同的，就是说其具有各向异性的。射频隔离器端口构件图：12射频隔离器基本电路图：电路解析：1、L1-L4电感，按频率要求及带宽选择不同的电感，一般情况L1、L2、L3、的取值相同；2、C5，C6，C7，C8，C9，C10，C10为瓷介微调电容，取值范围也要根据所涉及的频率段的不同而选择不同的微调电容。3、可任何的一端接负载或三端做成环形器。4、接头形式有：SMA、N、L29、BNC等等。上下磁场理论图上磁场实物图环形器的构造与原理环行器是将进入其任一端口的入射波，按照由静偏磁场确定的方向顺序传入下一个端口的多端口器件。环行器是有数个端的非可逆器件。其显著特点为能够单向传输高频信号能量，分为微光学光纤、电子环形器，在隔离器、双工器、反射放大器中有良好的应用。环形器结构图环形器是大功率微波系统及天线网络的基本元件，环形器中的能量是定向、隔离的。其设计需要利用一些研究的比较透彻的、基于Bosma经典方程式的模型。虽然电脑的运行速度不断加快，而且计算机辅助工程此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。(CAE)软件也日益复杂完善，不过这两个方程依然是大功率环形器的研发和建模的基础。Y形环形器为采用谐振式单向器件的三端口部件。这三个端口将其与外部连接，一个送入端口1的信号会环行至端口2，但不会传至端口3；也就是端口3与端口1彼此隔离。类似的，一个到达端口2信号会环行至端口3，不过端口1会从端口3被隔离(图1)开。通常，垂直静态磁场中的铁氧体、石榴石圆盘或圆柱被用作为这种单向器件。另外，为了使信号能够环行，同时满足下面两个方程：隔离器环形器产品实物图片射频隔离器同轴隔离器N接头同轴隔离器SMA接头表贴隔离器带线隔离器带线隔离器波导隔离器微带隔离器双节隔离器射频环形器同轴环形器N接头同轴环形器SMA接头表贴环形器带线环形器波导环形器微带环形器关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。公司成立于2020年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz至110GHz,功率高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。优译公司始终秉承“诚信为先、顾客至上、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。公司成立以来与国内外知名企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。公司在不断发展和壮大的同时，不断追求更加良好的企业品质，从专业化公司向多元化企业稳步迈进，欢迎来自世界各地的合作伙伴选择与我们合作，感受优译公司科技创业的力量，期待共同开创美好的明天！优译主要生产：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、嵌入式（带线）环形器、宽带环形器、双节环形器、表面封装（SMT）环形器、微带（基片）环形器、波导环形器、高功率环形器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等微波通讯产品此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。
