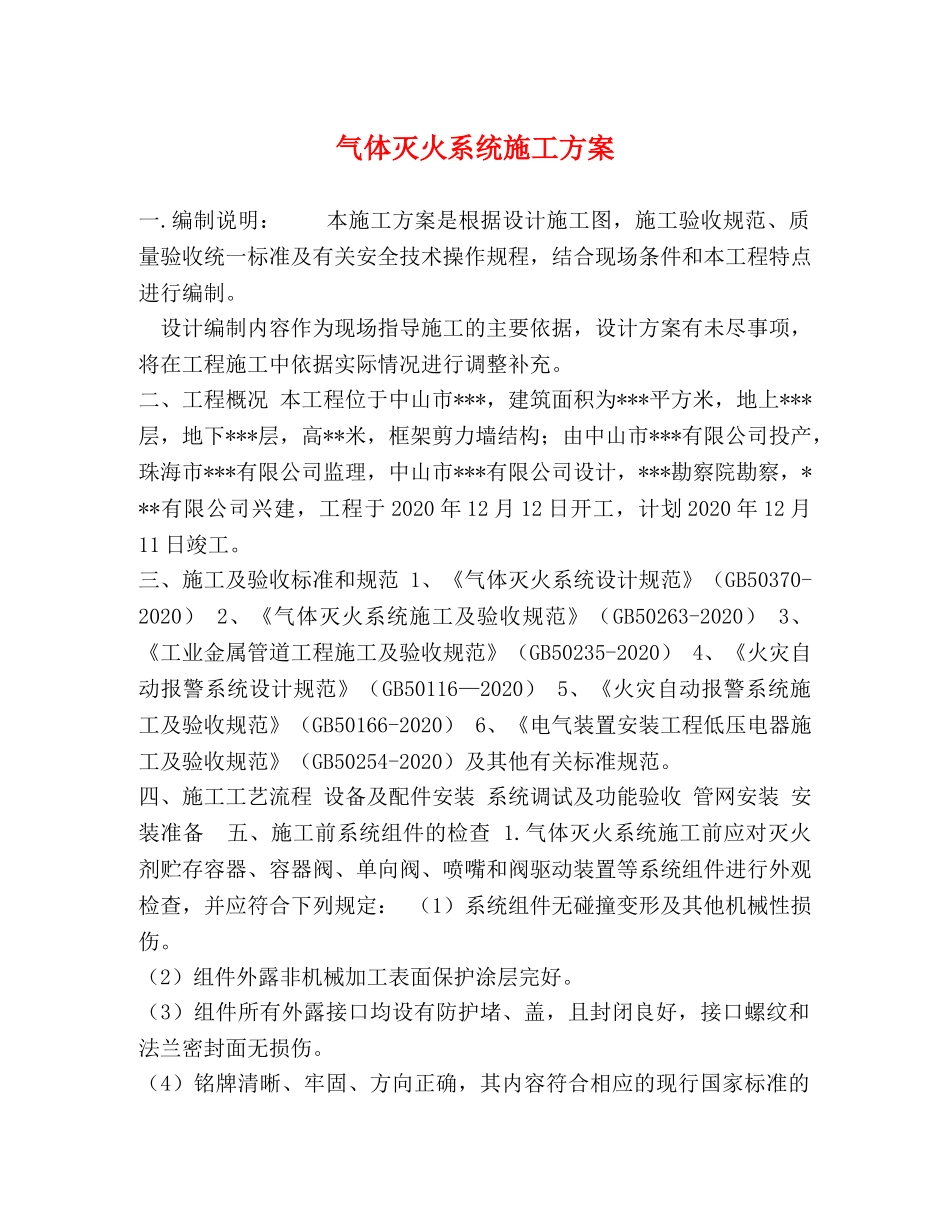

气体灭火系统施工方案一.编制说明：本施工方案是根据设计施工图，施工验收规范、质量验收统一标准及有关安全技术操作规程，结合现场条件和本工程特点进行编制。设计编制内容作为现场指导施工的主要依据，设计方案有未尽事项，将在工程施工中依据实际情况进行调整补充。二、工程概况本工程位于中山市***，建筑面积为***平方米，地上***层，地下***层，高**米，框架剪力墙结构；由中山市***有限公司投产，珠海市***有限公司监理，中山市***有限公司设计，***勘察院勘察，***有限公司兴建，工程于2020年12月12日开工，计划2020年12月11日竣工。三、施工及验收标准和规范1、《气体灭火系统设计规范》（GB50370-2020）2、《气体灭火系统施工及验收规范》（GB50263-2020）3、《工业金属管道工程施工及验收规范》（GB50235-2020）4、《火灾自动报警系统设计规范》（GB50116—2020）5、《火灾自动报警系统施工及验收规范》（GB50166-2020）6、《电气装置安装工程低压电器施工及验收规范》（GB50254-2020）及其他有关标准规范。四、施工工艺流程设备及配件安装系统调试及功能验收管网安装安装准备五、施工前系统组件的检查1.气体灭火系统施工前应对灭火剂贮存容器、容器阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定：（1）系统组件无碰撞变形及其他机械性损伤。（2）组件外露非机械加工表面保护涂层完好。（3）组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。（4）铭牌清晰、牢固、方向正确，其内容符合相应的现行国家标准的此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。规定。（5）保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过20mm。（6）气驱动装置的气体存容器规格应一致，其高度差不宜超过10mm。2.灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄压装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应符合下列规定：（1）品种、规格、性能应符合国家现行产品标准和设计要求。（2）设计有复验要求或对质量有疑义时，应抽样复检，复检结果应符合国家现行产品标准和设计要求。3.气体灭火系统安装前应检查灭火剂储存容器内的充装量、充装压力及充装系数、装量系数，且应符合下列规定：（1)灭火剂储存容器内的充装量、充装压力应符合设计要求，充装系数或装量系数应符合设计规范要求。（2)不同温度下灭火剂的储存压力应按相应标准确定。4.阀驱动装置应符合下列规定：（1）电磁驱动器的电源电压应符合系统设计要求。通电检查电磁铁芯，其行程应能满足系统启动要求，且动作灵活，无卡阻现象。（2）其动驱动装置储存容器内气体压力不应低于设计压力，且不得超过设计压力的5%，气体驱动管道上的单向阀应启闭灵活，无卡阻现象。（3）机械驱动装置应传动灵活，无卡阻现象。六、灭火剂储存装置的安装1.储存装置的安装位置应符合设计文明的要求。2.灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。3.储存装置上压力计、液位计、称重显示装置的安装位置应便于人员观察和操作。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。4.储存容器的支、框架应固定牢靠，且应采取防腐处理措施。5.储存容器宜涂红色油漆，正面应标明设计规定的灭火剂名称和储存容器的编号。七、集流管的安装1.安装集流管前应检查内腔，确保清洁。2.集流管上的泄压装置的泄压方向不应朝向操作面。3.连接容器与集流管之间的单向阀的流向的流向指示箭头应指向介质流动方向。4.集流管应固定在支、框架上。支、框架应固定牢固，并作防腐处理。5.集流管外表面宜涂红色油漆。6.组合分配系统的集流管宜采用焊接法兰方法制作。焊接前，每个开口均应采用机械加工的方法制作。采用钢管制作的集流管应在焊接后进行内外镀锌处理。镀锌层的质量应符合现行国家标准《低压流体输送用镀锌焊接钢管》GB3091的有关规定。7.组合分配系统的集流管应按本要求进行水压强度试验和气压严密性试验。8.非组合分配系统的集流管，其强度试验和气压严密性试...
