汽车车身顶盖冲压成型技术研究分析 车辆工程管理专业VIP专享VIP免费

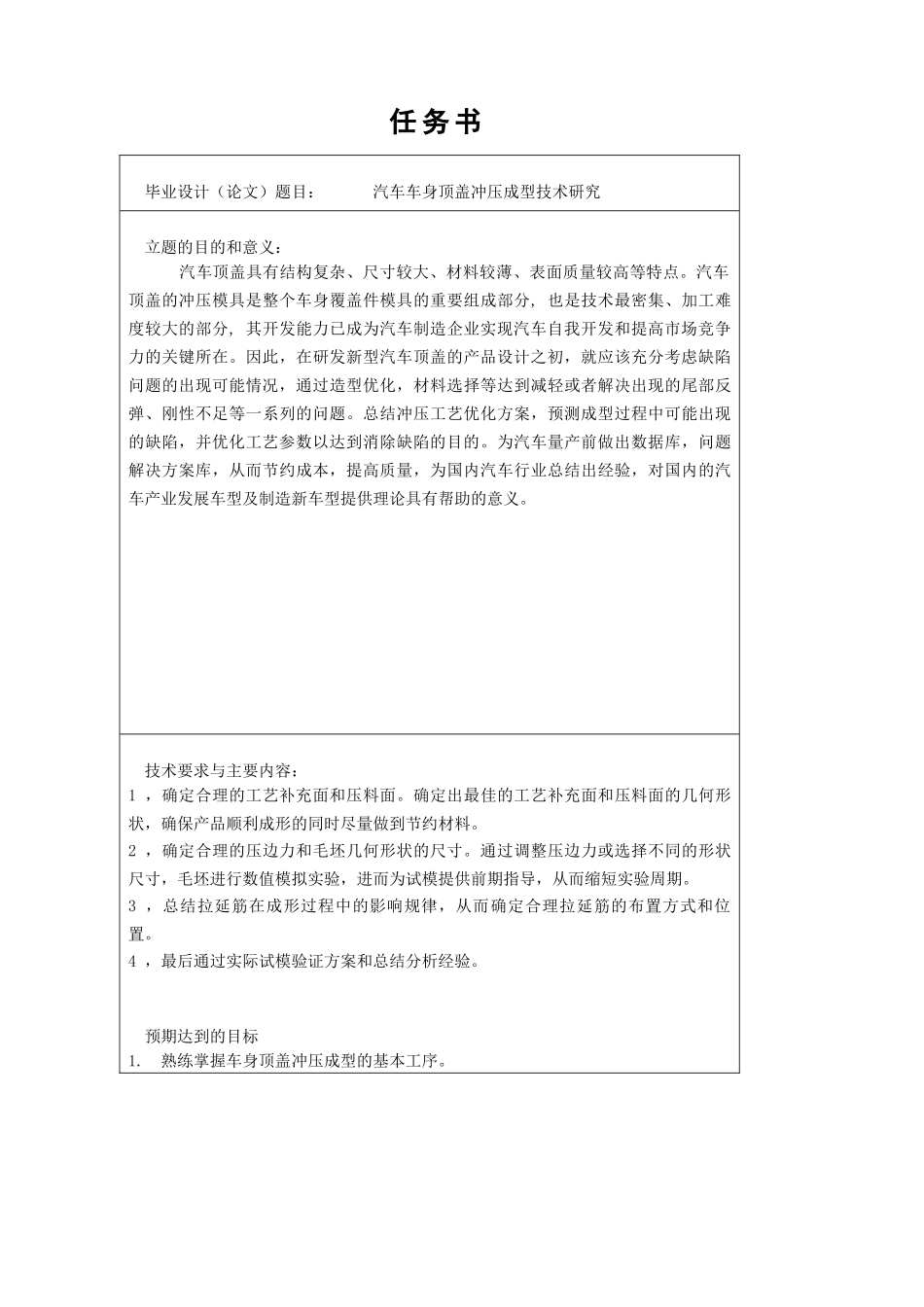

任务书毕业设计（论文）题目：汽车车身顶盖冲压成型技术研究立题的目的和意义：汽车顶盖具有结构复杂、尺寸较大、材料较薄、表面质量较高等特点。汽车顶盖的冲压模具是整个车身覆盖件模具的重要组成部分,也是技术最密集、加工难度较大的部分,其开发能力已成为汽车制造企业实现汽车自我开发和提高市场竞争力的关键所在。因此，在研发新型汽车顶盖的产品设计之初，就应该充分考虑缺陷问题的出现可能情况，通过造型优化，材料选择等达到减轻或者解决出现的尾部反弹、刚性不足等一系列的问题。总结冲压工艺优化方案，预测成型过程中可能出现的缺陷，并优化工艺参数以达到消除缺陷的目的。为汽车量产前做出数据库，问题解决方案库，从而节约成本，提高质量，为国内汽车行业总结出经验，对国内的汽车产业发展车型及制造新车型提供理论具有帮助的意义。技术要求与主要内容：1，确定合理的工艺补充面和压料面。确定出最佳的工艺补充面和压料面的几何形状，确保产品顺利成形的同时尽量做到节约材料。2，确定合理的压边力和毛坯几何形状的尺寸。通过调整压边力或选择不同的形状尺寸，毛坯进行数值模拟实验，进而为试模提供前期指导，从而缩短实验周期。3，总结拉延筋在成形过程中的影响规律，从而确定合理拉延筋的布置方式和位置。4，最后通过实际试模验证方案和总结分析经验。预期达到的目标1.熟练掌握车身顶盖冲压成型的基本工序。2.了解车身顶盖的工艺特点。3.成功设计车身顶盖的冲压工艺优化方案。4.成功克服冲压成形难度并解决冲压成形过程中面临的问题。5.顺利撰写12000字以上的毕业论文。6.顺利完成毕业答辩。进度安排：第一阶段：开阶段题2018年8月27日—9月10日第二阶段：设计阶段2018年9月13日—10月31日第三阶段：撰写毕业设计论文2018年11月2日—11月30日第四阶段：毕业答辩2018年12月10日—12月14日摘要在本篇论文中，主要基于汽车顶盖，针对其实际成形特点，进行更深层次的细致分析，从而得知汽车涉及到的覆盖件及其冲压件，在实际成形过程中表现出的共性。与此同时，本文重点阐述了覆盖件拉深模具，在正常设计过程中应该遵循的主要原则，例如：正确冲压方向及其相应的设计方法等。事实上，在此次设计中，主要利用三维造型软件UG，成功构建出以覆盖件模具为基准，而衍生的三维实体模型,并据此实现了覆盖件的细致模具设计，从而直观的呈现出多样化模具零件彼此之间存在的装配关系，尽可能降低模具在正常设计过程中可能存在的一系列问题，有效节约了设计时间。除此之外，大大提升了模具中相关部分在检查过程中的便利性，进而切实提升了汽车覆盖件中涉及到的模具结构，在实际设计过程中的工作效率及其质量，这对于全球的模具制造领域，是至关重要的。关键词：汽车顶盖；拉延模；设计AbstractThispapertakingtheroofoftheautomobileasanexampletheformingcharacteristicsofthefrontfloorpanwereanalyzedaswellasthecommonpropertiesofAutomobilepanel.Theformingcharacteristicsofautomobilepanelsandfundamentalsofmoulddesignfordrawingdiesarepresentedinthispaper,includingstampingdirection,addendumbindersurface.Thistime，three-dimensionalpartmodelingandmoulddesigningareperformedinUG，it'sconvenientlyandquicklycomparedwithtraditionalways.Itcanshowthepartrelationofthediemoreactually,reducethedefectsofthediedefectsofthediedesigninginpracticeandsavethetime.Atthesametime，theinterferenceproblemofthediecouldbedonewellbyusingthesoftUG,sotheautocoverdiestructuredesigncanbeimprovedefficientlyandthetimeofdiemanufacturecanbeshorten，thisisveryimpotanttomanufacturingindustry,especiallythemoulddiedesignandproduse.Keywords:theroofoftheautomobile;drawingdie;design目录摘要..................................................IAbstract........................................................II第一章绪论...........................................51.1汽车覆盖件模具51.1.1汽车覆盖件模具的特点和要求51.1.2汽车覆盖件模具发展...
