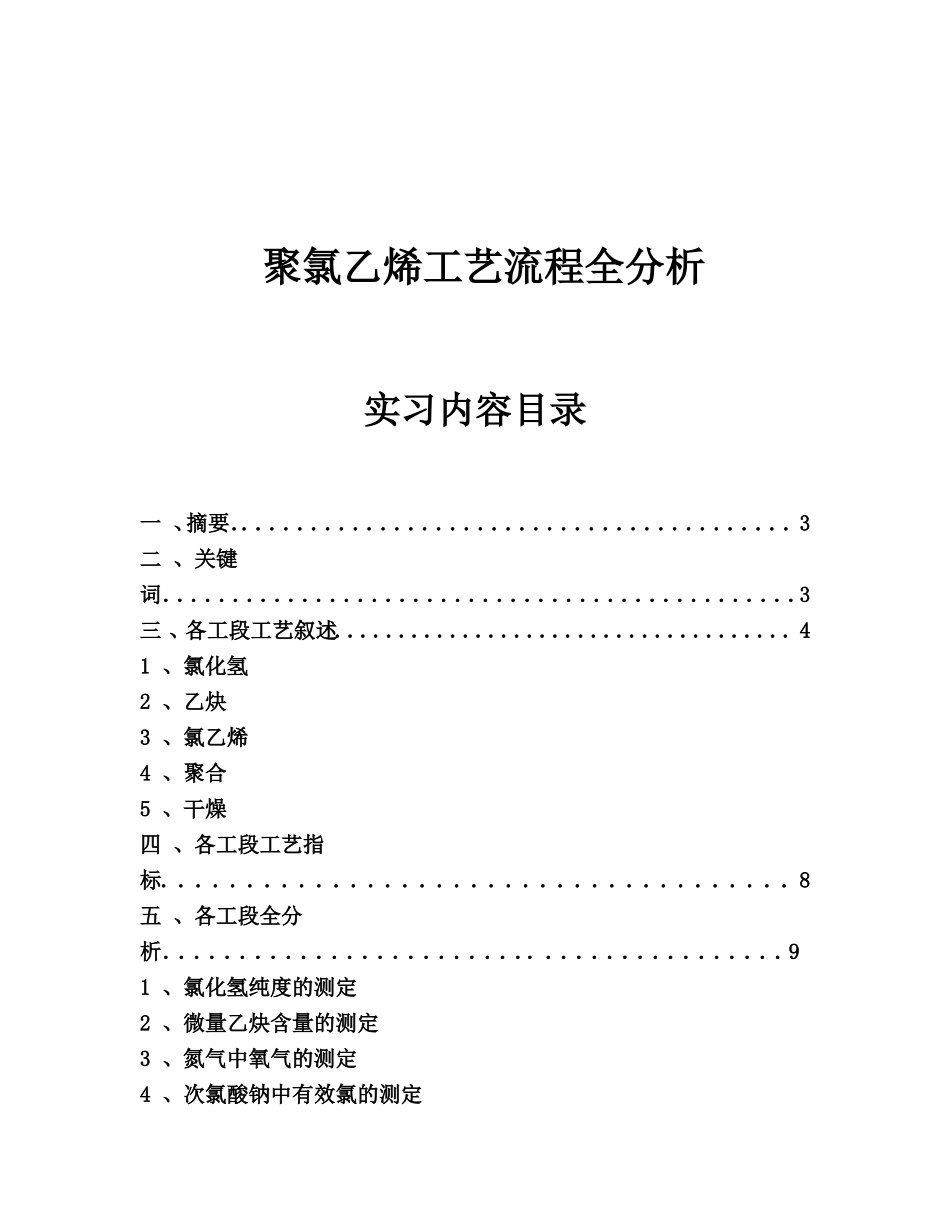

聚氯乙烯工艺流程全分析实习内容目录一、摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3二、关键词．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3三、各工段工艺叙述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41、氯化氢2、乙炔3、氯乙烯4、聚合5、干燥四、各工段工艺指标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8五、各工段全分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．91、氯化氢纯度的测定2、微量乙炔含量的测定3、氮气中氧气的测定4、次氯酸钠中有效氯的测定六、实习体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10七、致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11八、参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12摘要聚氯乙烯：全名为Polyvinylchlorid，主要成份为聚氯乙烯，它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料，它的全球使用量在各种合成材料中高居第二。在生产聚氯乙烯的各个工段中,生产指标要严格控制,否则会发生安全事故和生产的聚氯乙烯不纯,不能出厂,导致一定的经济损失,比如测量氯化氢的纯度(如不合格可调节氢气和氯化氢的比例),转化工段要测量乙炔和氯乙烯的含量，尾气的测定(测量乙炔和氯乙烯的含量)。所以为了充分利用原料，降低成本，提高生产效率，减少污染，保证各个工艺的正常进行，我们必须对各个流程进行分析。关键词：聚氯乙烯气相色谱各工段工艺叙述一、氯化氢的工艺流程叙述及方框图叙述：氢气经过大阻火器，再经炉前小阻火器进入合成炉灯头，两者均由阀门控制，进入合成炉底部的灯头进行燃烧生成氯化氢气体，炉体内的合成气经过夹套水冷却后，再经炉外冷却水冷却至220度以下,再进入石墨冷却器冷却至45度以下,当氯气纯度合格后送入氯乙烯工段方框图：氢气+氯气—→合成炉—→块孔石墨冷却器—→列管石墨冷却器—→除雾气—→送至氯乙烯工序二、乙炔的工艺流程叙述及方框图:叙述：桶装或袋装电石经过破碎机破碎后，由皮带机送到电石大贮斗内，再从电石大贮斗放入加料斗，经计量后借电石吊斗、电动葫芦、电磁振动器连续加入乙炔发生器。电石水解产生的粗乙炔气由乙炔发生器顶部逸出，经喷淋预冷器、正水封进入冷却塔和乙炔气柜。来自发生器经冷却后的乙炔气，进入乙炔压缩机加压，然后经清净塔除去粗乙炔气中的PH3、H2S等杂质，再经中和塔、冷凝器等除去酸和水分。精制后的精乙炔气送往氯乙烯合成转化工序。方框图：电石—→电石仓—→两个贮斗—→发生器—→碱洗塔—→冷却塔—→水环压缩机—→水分离器→清净一塔—→清净二塔—→中和塔—→冷却器—→旋风分离器—→送至氯乙烯工序三、氯乙烯的工艺流程叙述及方框图:叙述:来自乙炔工段的乙炔气经乙炔砂封与来自绿化氢工段的氯化氢气体以1:1.05~1.1配比进入混合器，混合后的气体经两组石墨冷却器冷却后进入除雾器进一步脱水，脱水后的混合气进入预热器，开温后的混合气体进入装有绿化汞触媒的一组转化器进行第一次转化，经过初步转化的混合气体再进入二组转化器，反应后的粗氯乙烯进入脱汞罐脱汞后进入除沫冷却器降温，降温后进入制酸塔，回收气体中的氯化氢进入水洗塔，然后进入碱洗塔，然后经除沫器，一部分进入气柜一部分进入压缩机，压缩后的气体进入全凝器，没有冷却的气体进入尾气回收系统达标后排放。全凝器和尾气冷凝器冷凝下来的氯乙烯液体进入粗单体贮槽，除水后氯乙烯液体进入低沸塔，塔釜再沸器用热水加热塔顶，用0度水降温冷却除去低沸物的粗氯乙烯液体进入高沸塔，塔釜再沸器用热水加热塔顶，用0度水冷却气态氯乙烯进入成品冷凝器，用0度水冷凝成液体氯乙烯，成品氯乙烯进入单体贮槽贮存再送聚合工段。方框图:HCL—→HCL缓冲罐—→HCL预冷器+乙炔沙封—→混合器—→石墨冷却器—→多孔过滤...
