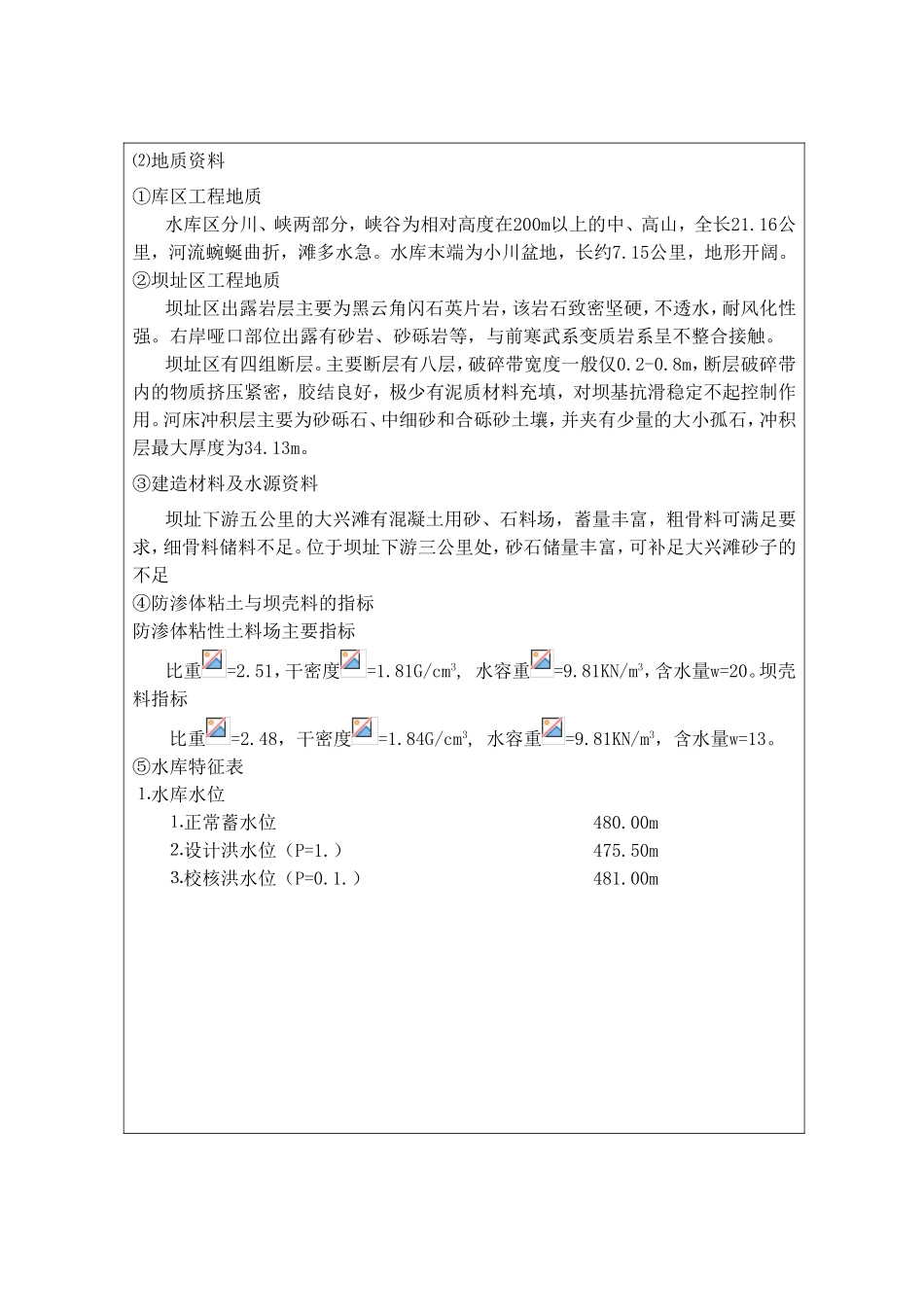

开题报告一、选题依据1.设计目的及意义⑴培养同学们了解并初步掌握水利工程的设计内容、方法和步骤。⑵通过设计，巩固有关专业课程、专业基础课所学的理论，锻炼运用所学的课程知识解决实际工程问题的能力，培养正确的设计思想，熟悉水利建设、水利方针政策及有关规范。⑶通过设计进一步提高同学们编写设计说明书，进行各种计算和绘制水利工程图力。2.设计拟解决的工程实际问题⑴依据资料进行坝型选择和设计⑵根据给定的地形、地质、水文及施工运行方面的资料对选定的坝轴线、坝型进行论证。确定枢纽主要建筑物的组成，根据建筑物及要求确定主要建筑物在枢纽布置中的相对位置。⑶主要建筑物设计①挡水坝坝段设计：确定挡水坝的使用剖面及轮廓尺寸，并进行稳定、应力分析,绘出最大坝高处挡水坝横剖面图。②溢流坝段设计：确定溢流坝的剖面尺寸，并进行稳定、应力分析,绘出溢流坝段平面、剖面参考图及下游立视参考图③底孔坝段设计：确定底孔尺寸，校核底孔泄流能力，绘制剖面图。3.设计拟应用的现场资料综述⑴坝址区自然条件简况设计资料本枢纽处于大陆腹地，气候干燥，年降水东沟工程位于某市航河干流上，其上量为328.5mm，蒸发量为1468.5mm，平均湿度为58.，全年平均气温为9.3℃，气温日变差大。汛期（7~9月）最大风速的多年平均值为11.7m/s，水库吹程约1，本地区地震基本烈度为7度。大黑山工程位于某市航河干流上，其上游100公里处已建成另一个水电站，坝区流道顺直，水面宽130-140m，两岸为不对称河谷，岸坡陡峭。开题报告⑵地质资料①库区工程地质水库区分川、峡两部分，峡谷为相对高度在200m以上的中、高山，全长21.16公里，河流蜿蜒曲折，滩多水急。水库末端为小川盆地，长约7.15公里，地形开阔。②坝址区工程地质坝址区出露岩层主要为黑云角闪石英片岩，该岩石致密坚硬，不透水，耐风化性强。右岸哑口部位出露有砂岩、砂砾岩等，与前寒武系变质岩系呈不整合接触。坝址区有四组断层。主要断层有八层，破碎带宽度一般仅0.2-0.8m，断层破碎带内的物质挤压紧密，胶结良好，极少有泥质材料充填，对坝基抗滑稳定不起控制作用。河床冲积层主要为砂砾石、中细砂和合砾砂土壤，并夹有少量的大小孤石，冲积层最大厚度为34.13m。③建造材料及水源资料坝址下游五公里的大兴滩有混凝土用砂、石料场，蓄量丰富，粗骨料可满足要求，细骨料储料不足。位于坝址下游三公里处，砂石储量丰富，可补足大兴滩砂子的不足④防渗体粘土与坝壳料的指标防渗体粘性土料场主要指标比重=2.51，干密度=1.81G/cm3,水容重=9.81KN/m3，含水量w=20。坝壳料指标比重=2.48，干密度=1.84G/cm3,水容重=9.81KN/m3，含水量w=13。⑤水库特征表⒈水库水位⒈正常蓄水位480.00m⒉设计洪水位（P=1.）475.50m⒊校核洪水位（P=0.1.）481.00m开题报告⒋汛期运行水位472.00m⒌极限死水位467.00m⒉挡水坝下游水位⒈设计洪水位465.00m⒉校核洪水位464.00m⒊正常尾水位460.00m⒋最高尾水位465.00m⒊溢洪道下游水位⒈设计洪水位462.20m⒉校核洪水位463.45m⑥电站建筑物基本数据本枢纽电站设三台轴流转浆式水轮机发电机组，每台装机容量为100千瓦。主厂房坝段长81m，安装间长52.4m。发电机层地面高度471.50m，尾水管高程434.60m。三个机组间设置出口断面为4.42m的两个排沙孔，孔口出口底高程为442.00m，洪水期电站仍发电运行，过流能力1000m3/s计。⑦图纸⒈坝址区地形图（1：1000）一张⒉沿坝轴线地址、地形剖面图（1：500）一张⒊挡水和溢流坝段平面、剖面参考图及下游立视参考图（1：500，1：500）各一张4.设计拟应用的文献综述混凝土重力坝是指用混凝土浇筑的，主要依靠坝体自重来抵抗上游水压力及其它外荷载并保持稳定的坝。世界各国修建于宽阔河谷处的高坝，多采用混凝土重力坝；坝轴线一般为直线，断面型式较简单，便于机械化快速施工，混凝土方量较多，施工中需要严格的温度控制措施；坝顶可以溢流泄洪，坝体中可以布置泄流孔洞。我国的丹江口电站、丰满工程的大坝，目前世界上最大的水电站―巴西伊泰普工程的大坝，均采用了混凝土重力坝。开题报告混凝土重力坝的承载能力是高坝设计中重要的研究课题。研究重力坝的承载能力,...
