500td浮法玻璃熔窑设计和实现 机械制造专业VIP免费

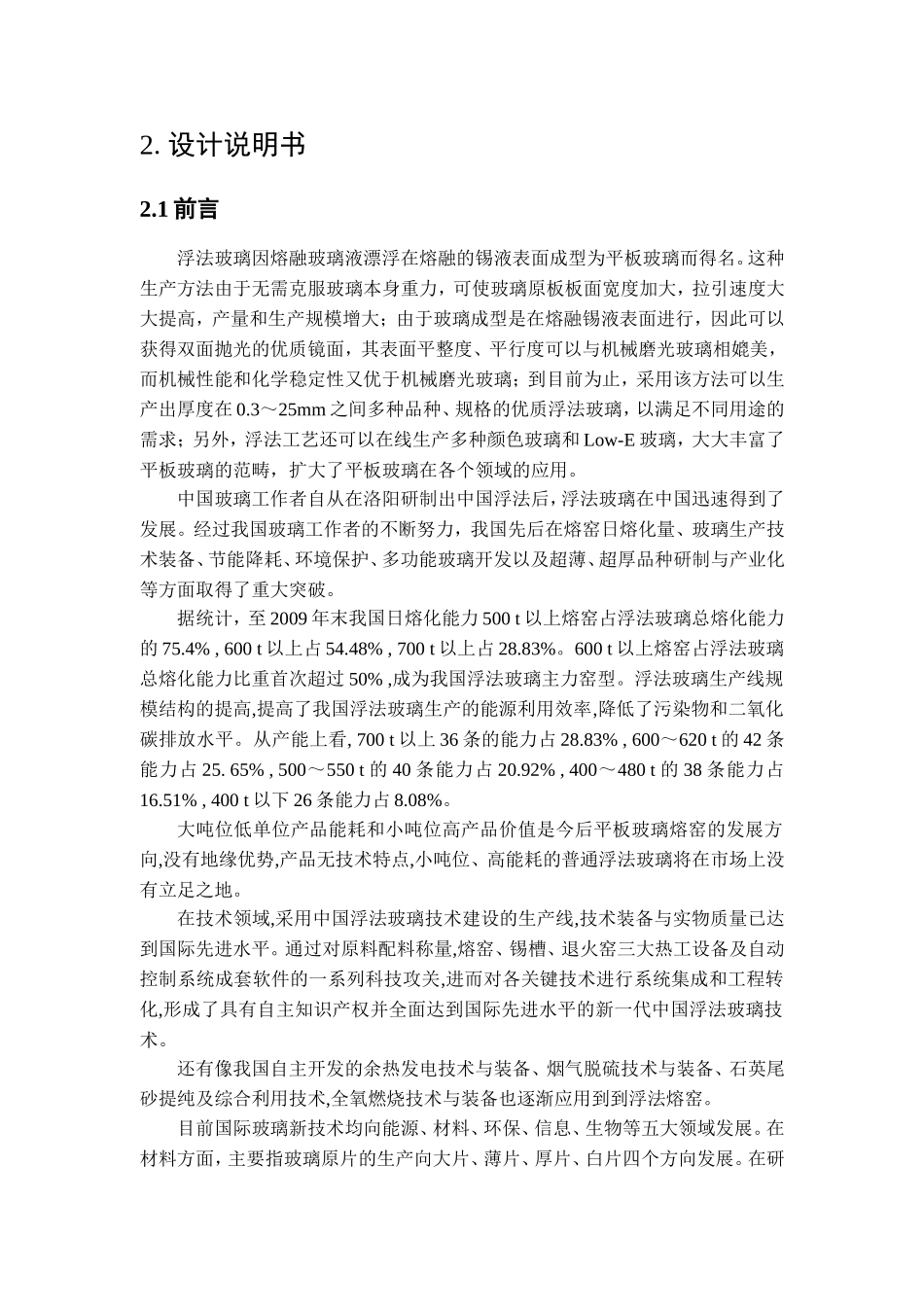

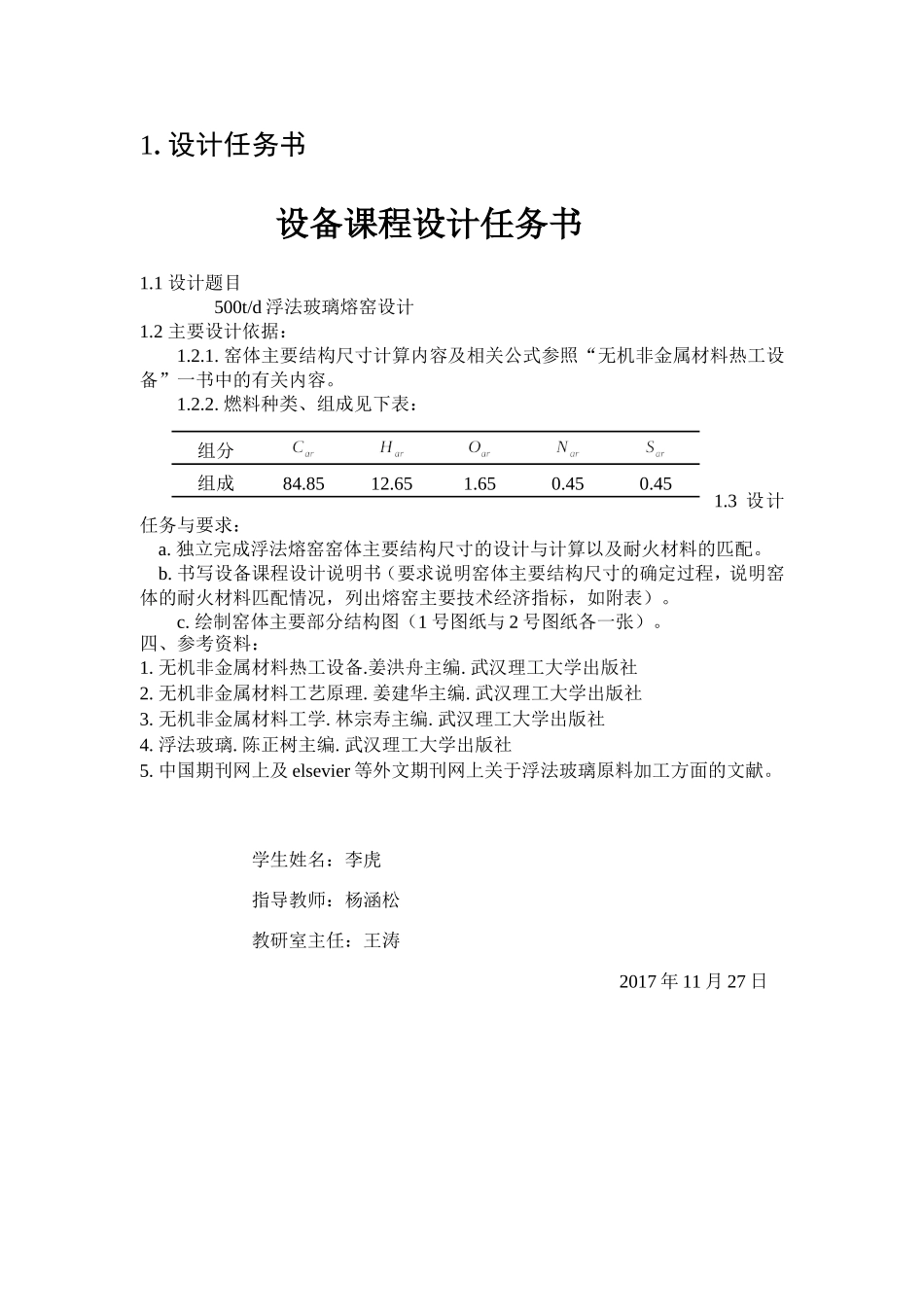

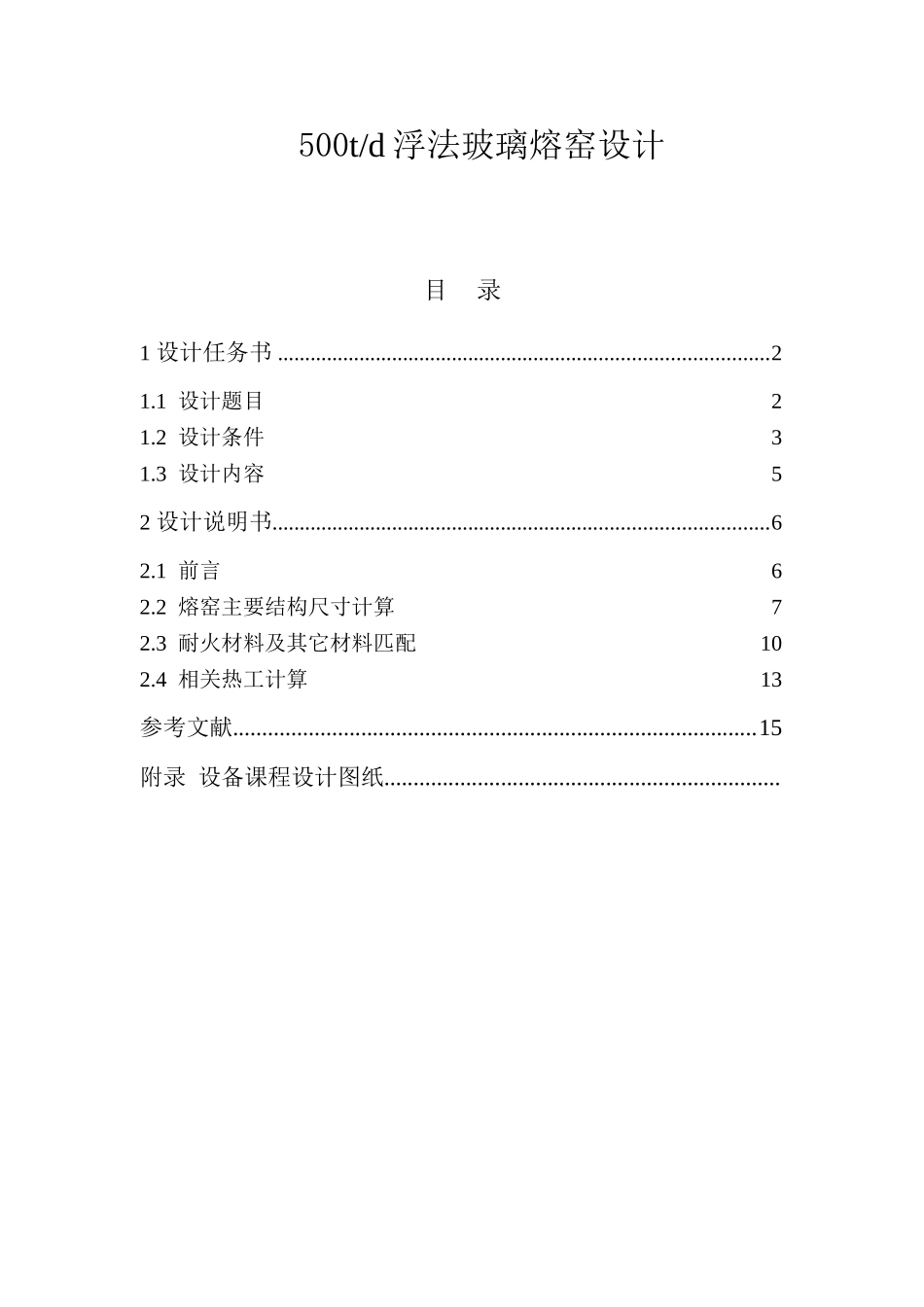

500t/d浮法玻璃熔窑设计目录1设计任务书..........................................................................................21.1设计题目21.2设计条件31.3设计内容52设计说明书...........................................................................................62.1前言62.2熔窑主要结构尺寸计算72.3耐火材料及其它材料匹配102.4相关热工计算13参考文献..........................................................................................15附录设备课程设计图纸....................................................................1.设计任务书设备课程设计任务书1.1设计题目500t/d浮法玻璃熔窑设计1.2主要设计依据：1.2.1.窑体主要结构尺寸计算内容及相关公式参照“无机非金属材料热工设备”一书中的有关内容。1.2.2.燃料种类、组成见下表：1.3设计任务与要求：a.独立完成浮法熔窑窑体主要结构尺寸的设计与计算以及耐火材料的匹配。b.书写设备课程设计说明书（要求说明窑体主要结构尺寸的确定过程，说明窑体的耐火材料匹配情况，列出熔窑主要技术经济指标，如附表）。c.绘制窑体主要部分结构图（1号图纸与2号图纸各一张）。四、参考资料：1.无机非金属材料热工设备.姜洪舟主编.武汉理工大学出版社2.无机非金属材料工艺原理.姜建华主编.武汉理工大学出版社3.无机非金属材料工学.林宗寿主编.武汉理工大学出版社4.浮法玻璃.陈正树主编.武汉理工大学出版社5.中国期刊网上及elsevier等外文期刊网上关于浮法玻璃原料加工方面的文献。学生姓名：李虎指导教师：杨涵松教研室主任：王涛2017年11月27日组分组成84.8512.651.650.450.452.设计说明书2.1前言浮法玻璃因熔融玻璃液漂浮在熔融的锡液表面成型为平板玻璃而得名。这种生产方法由于无需克服玻璃本身重力，可使玻璃原板板面宽度加大，拉引速度大大提高，产量和生产规模增大；由于玻璃成型是在熔融锡液表面进行，因此可以获得双面抛光的优质镜面，其表面平整度、平行度可以与机械磨光玻璃相媲美，而机械性能和化学稳定性又优于机械磨光玻璃；到目前为止，采用该方法可以生产出厚度在0.3～25mm之间多种品种、规格的优质浮法玻璃，以满足不同用途的需求；另外，浮法工艺还可以在线生产多种颜色玻璃和Low-E玻璃，大大丰富了平板玻璃的范畴，扩大了平板玻璃在各个领域的应用。中国玻璃工作者自从在洛阳研制出中国浮法后，浮法玻璃在中国迅速得到了发展。经过我国玻璃工作者的不断努力，我国先后在熔窑日熔化量、玻璃生产技术装备、节能降耗、环境保护、多功能玻璃开发以及超薄、超厚品种研制与产业化等方面取得了重大突破。据统计，至2009年末我国日熔化能力500t以上熔窑占浮法玻璃总熔化能力的75.4%,600t以上占54.48%,700t以上占28.83%。600t以上熔窑占浮法玻璃总熔化能力比重首次超过50%,成为我国浮法玻璃主力窑型。浮法玻璃生产线规模结构的提高,提高了我国浮法玻璃生产的能源利用效率,降低了污染物和二氧化碳排放水平。从产能上看,700t以上36条的能力占28.83%,600～620t的42条能力占25.65%,500～550t的40条能力占20.92%,400～480t的38条能力占16.51%,400t以下26条能力占8.08%。大吨位低单位产品能耗和小吨位高产品价值是今后平板玻璃熔窑的发展方向,没有地缘优势,产品无技术特点,小吨位、高能耗的普通浮法玻璃将在市场上没有立足之地。在技术领域,采用中国浮法玻璃技术建设的生产线,技术装备与实物质量已达到国际先进水平。通过对原料配料称量,熔窑、锡槽、退火窑三大热工设备及自动控制系统成套软件的一系列科技攻关,进而对各关键技术进行系统集成和工程转化,形成了具有自主知识产权并全面达到国际先进水平的新一代中国浮法玻璃技术。还有像我国自主开发的余热发电技术与装备、烟气脱硫技术与装备、石英尾砂提纯及综合利用技术,全氧燃烧技术与装备也逐渐应用到到浮法熔窑。目前国际玻璃新技术均向能源、材料、环保、信息、生物等五大领域发展。在材料方面，主要指玻璃原片的生产向大片、薄片、厚片、白片四个方向发展。在研发新技术方面，通过对玻璃产品进行表面和内在改性处理，使其更具备强度...
