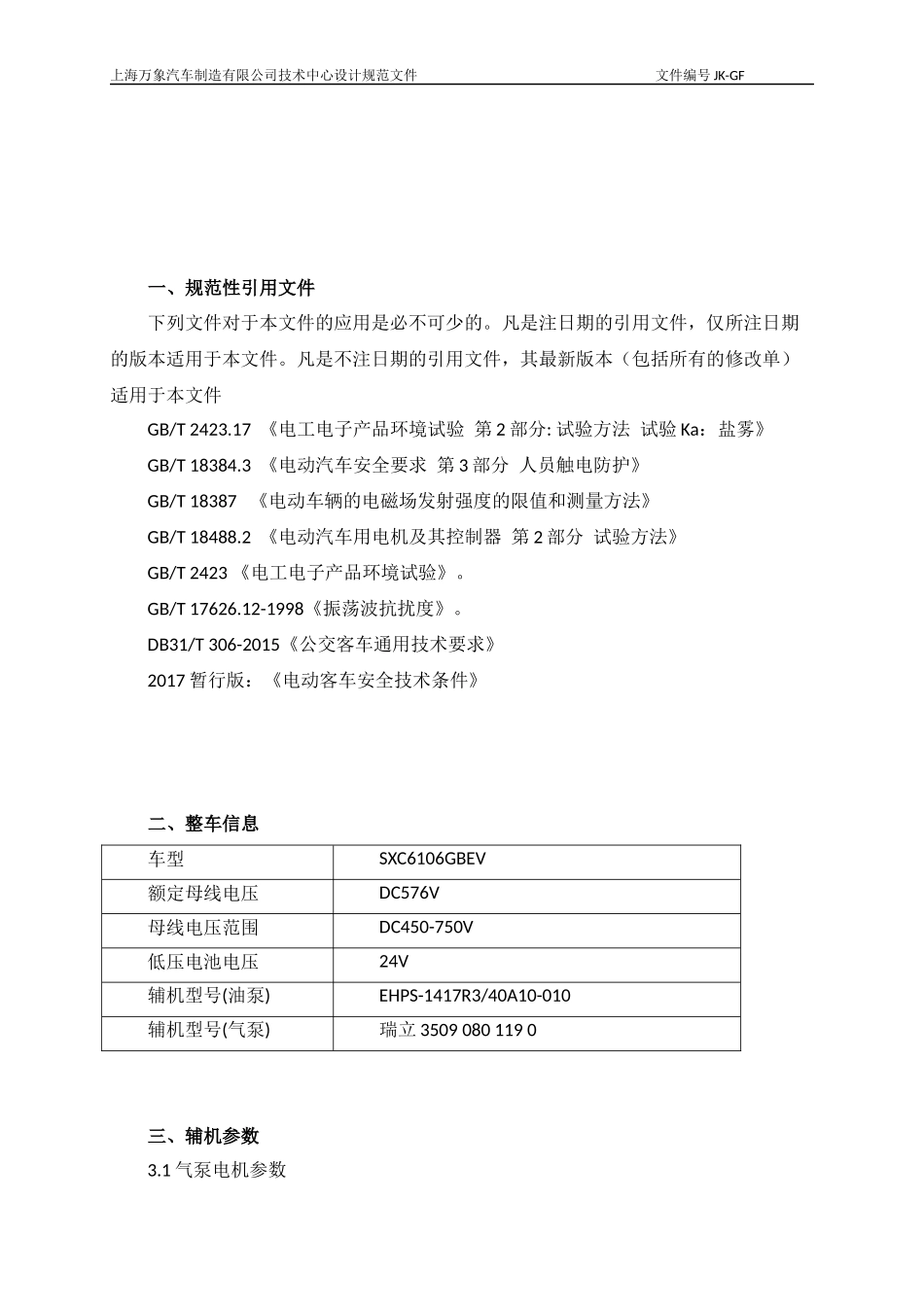

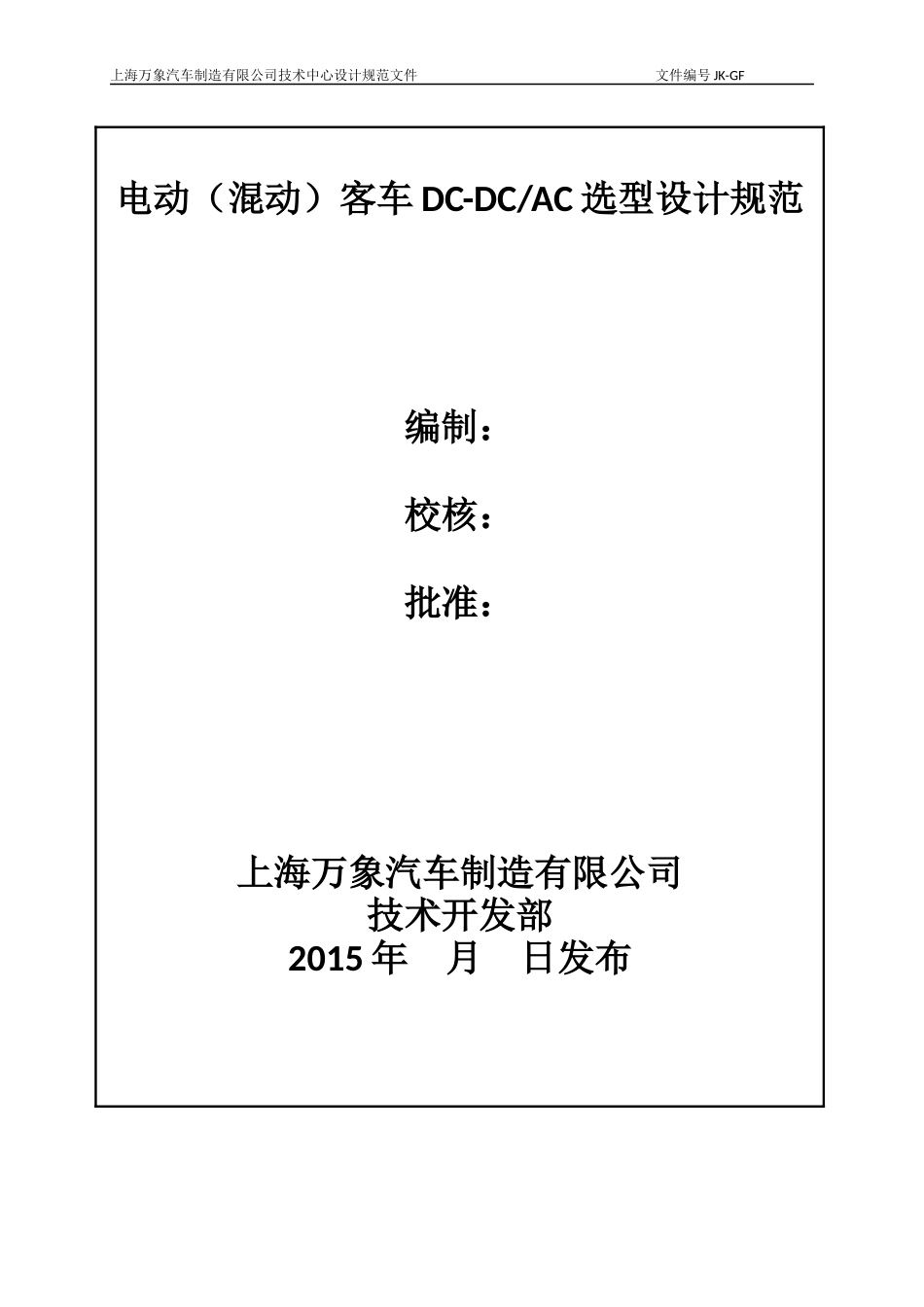

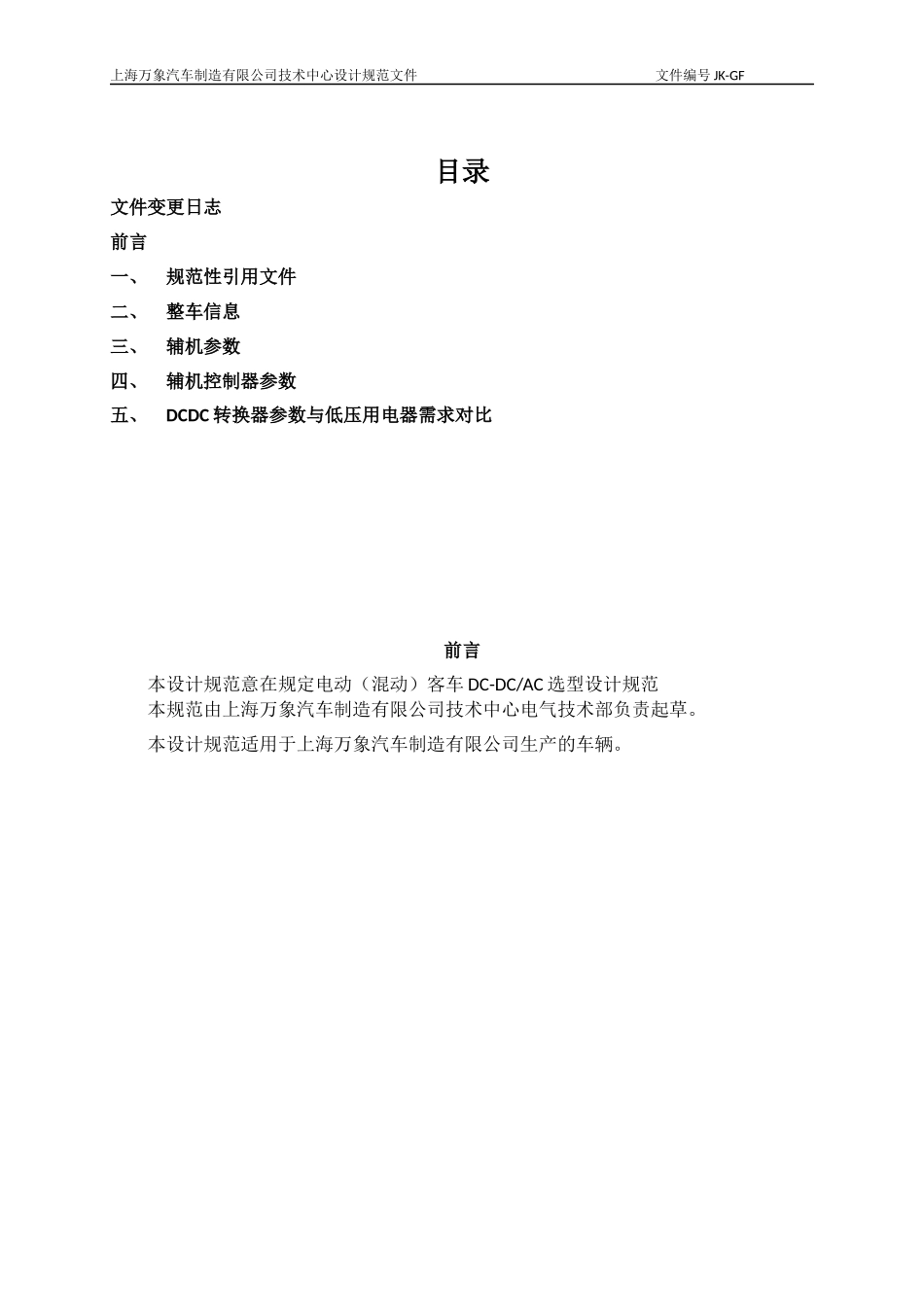

上海万象汽车制造有限公司技术中心设计规范文件文件编号JK-GF电动（混动）客车DC-DC/AC选型设计规范编制：校核：批准：上海万象汽车制造有限公司技术开发部2015年月日发布上海万象汽车制造有限公司技术中心设计规范文件文件编号JK-GF目录文件变更日志前言一、规范性引用文件二、整车信息三、辅机参数四、辅机控制器参数五、DCDC转换器参数与低压用电器需求对比前言本设计规范意在规定电动（混动）客车DC-DC/AC选型设计规范本规范由上海万象汽车制造有限公司技术中心电气技术部负责起草。本设计规范适用于上海万象汽车制造有限公司生产的车辆。上海万象汽车制造有限公司技术中心设计规范文件文件编号JK-GF一、规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2423.17《电工电子产品环境试验第2部分:试验方法试验Ka：盐雾》GB/T18384.3《电动汽车安全要求第3部分人员触电防护》GB/T18387《电动车辆的电磁场发射强度的限值和测量方法》GB/T18488.2《电动汽车用电机及其控制器第2部分试验方法》GB/T2423《电工电子产品环境试验》。GB/T17626.12-1998《振荡波抗扰度》。DB31/T306-2015《公交客车通用技术要求》2017暂行版：《电动客车安全技术条件》二、整车信息车型SXC6106GBEV额定母线电压DC576V母线电压范围DC450-750V低压电池电压24V辅机型号(油泵)EHPS-1417R3/40A10-010辅机型号(气泵)瑞立35090801190三、辅机参数3.1气泵电机参数上海万象汽车制造有限公司技术中心设计规范文件文件编号JK-GF参数名称参数规格备注型号及厂家35090801190瑞立集团瑞安汽车电机类型永磁同步电机额定功率4kW额定电压380V额定电流7A额定转速1500rpm额定转矩25.5N·m极数8极（4对极）额定频率100HZ峰值功率12kW峰值转速1700rpm相数3峰值转矩76.5N·m空载电流0.3A电机转向从轴端方向看：逆时针定子电阻23.2油泵电机参数参数名称参数规格备注电机型号EHPS-1417R3/40A10-010永磁同步电机电机类型同步额定功率（kW）3kW额定转速（rpm）1500rpm额定扭矩（N·m）19.1N·m额定电压（V）控制器电压400V-700V，额定转速下感应电压196V额定电流（A）8上海万象汽车制造有限公司技术中心设计规范文件文件编号JK-GF电机极数8极（4对极）额定频率（Hz）100Hz峰值功率（kW）7.5kW峰值转速（rpm）转速范围：600-1800峰值转矩（N·m）48N·m空载电流A）0.1定子电阻2.02D轴电感11.73Q轴电感23.46感应反电势电压196VAC四、辅机控制器参数根据整车电压平台、电机电流、电机功率、电机电压电机频率等主要参数对比，RLDS-F1200V50A-HC05-4.2型号模块满足需求，可用在本车做辅驱控制器整车参数辅机控制器参数(RLDS-F1200V50A-HC05-4.2)电机油泵气泵电压平台450-750VDC输入电压范围390~760V电机额定电流8A7A输出电流额定13A峰值19.5A电机额定功率3kw4kw输出功率额定3kw峰值5.5kw电机电压196V380V输出电压范围0~380V电机频率100Hz100Hz频率范围0-300Hz4.1模块参数上海万象汽车制造有限公司技术中心设计规范文件文件编号JK-GF名称规格参数备注气泵控制器适用电机永磁同步电机/交流异步电机额定功率(kW)3KW峰值功率5.5KW额定DC输入电流5.3A额定输出电流13A峰值输出电流19.5A额定条件效率98%输入电压范围390~760V输出电压范围0~380V频繁开关机模块1分钟之内可以带载开关5次以上并能正常工作。外形尺寸（mm）278*185*67.5重量1kg高压输入端子DC+、DC-高压输出端子AC（U、V、W）启停要求模块具有软启动功能，可以直接实现上下电不致部件损坏；具有自放电功能，断电后2min内系统主电路电压降至60V以内。存储温度-40℃～+85℃工作环境温度-40℃～+55,40℃到55度之间降额使用，每升高一度，额定输出电流减少1%最大海拔高度2000米，1000米以上降额使用，每升高100米额定输出电流减少1%耐电压控制器U、V、W、+、-对地(外壳)介电强度可以耐受持续时间为1分钟3500V的AC和DC电压，漏电流小于2mA。绝缘电阻测试绝缘电阻稳态必须大于20MΩ湿度5～95%，不允许凝露过载能力150%1分钟；180%10秒；200%0.5秒间隔10...
