锅炉脱硝改造工程验收表格DL-2009-(1)VIP免费

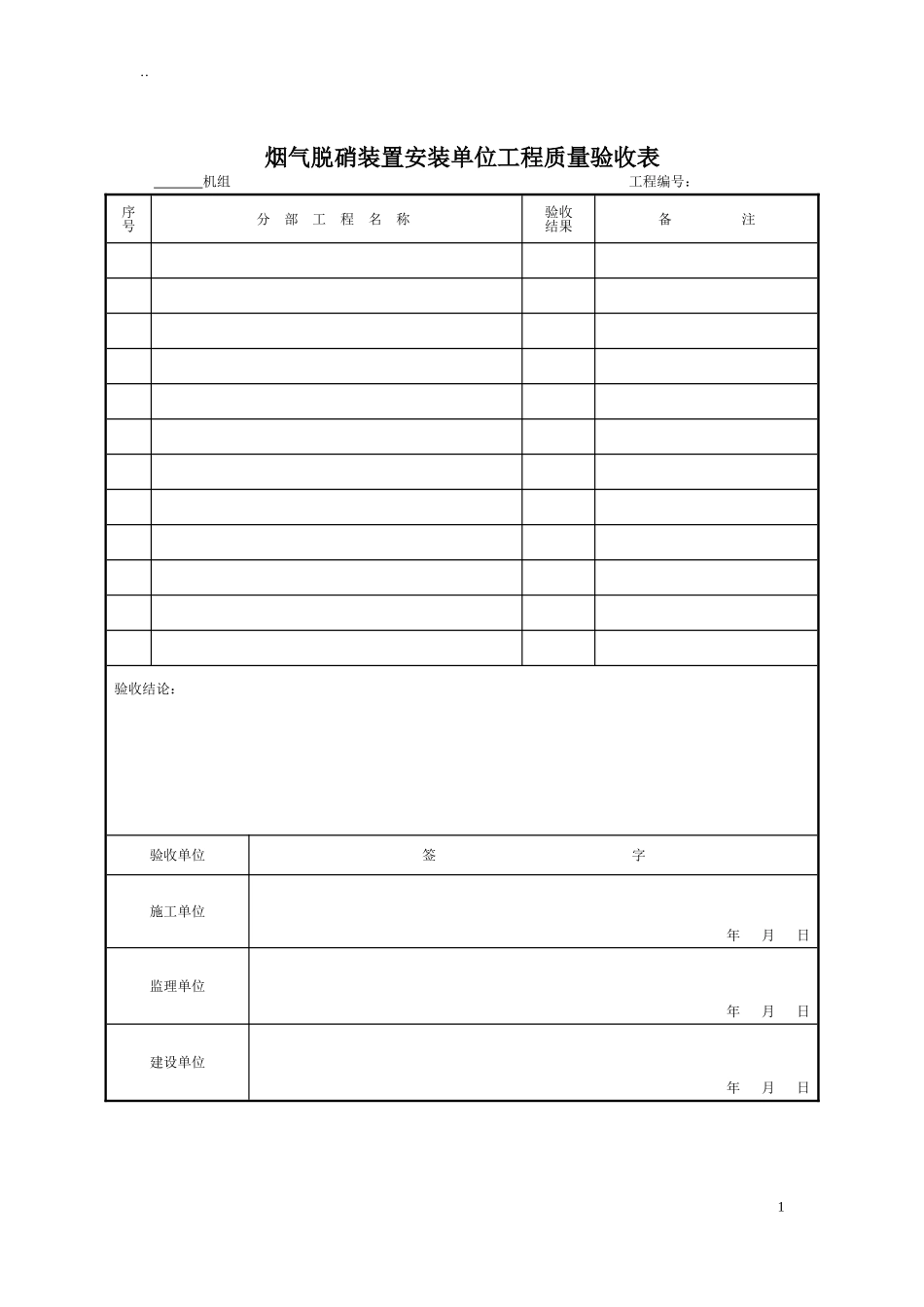

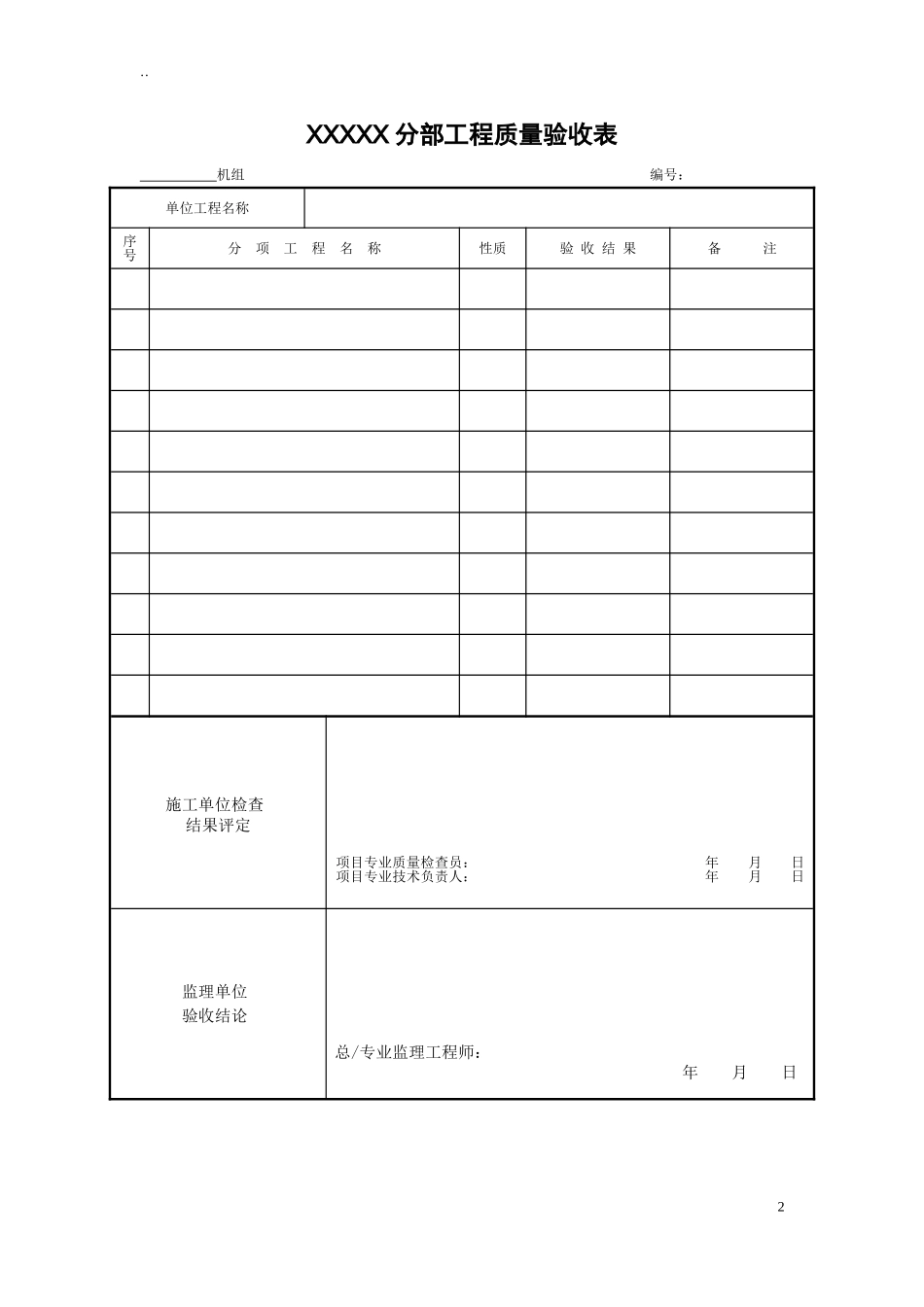

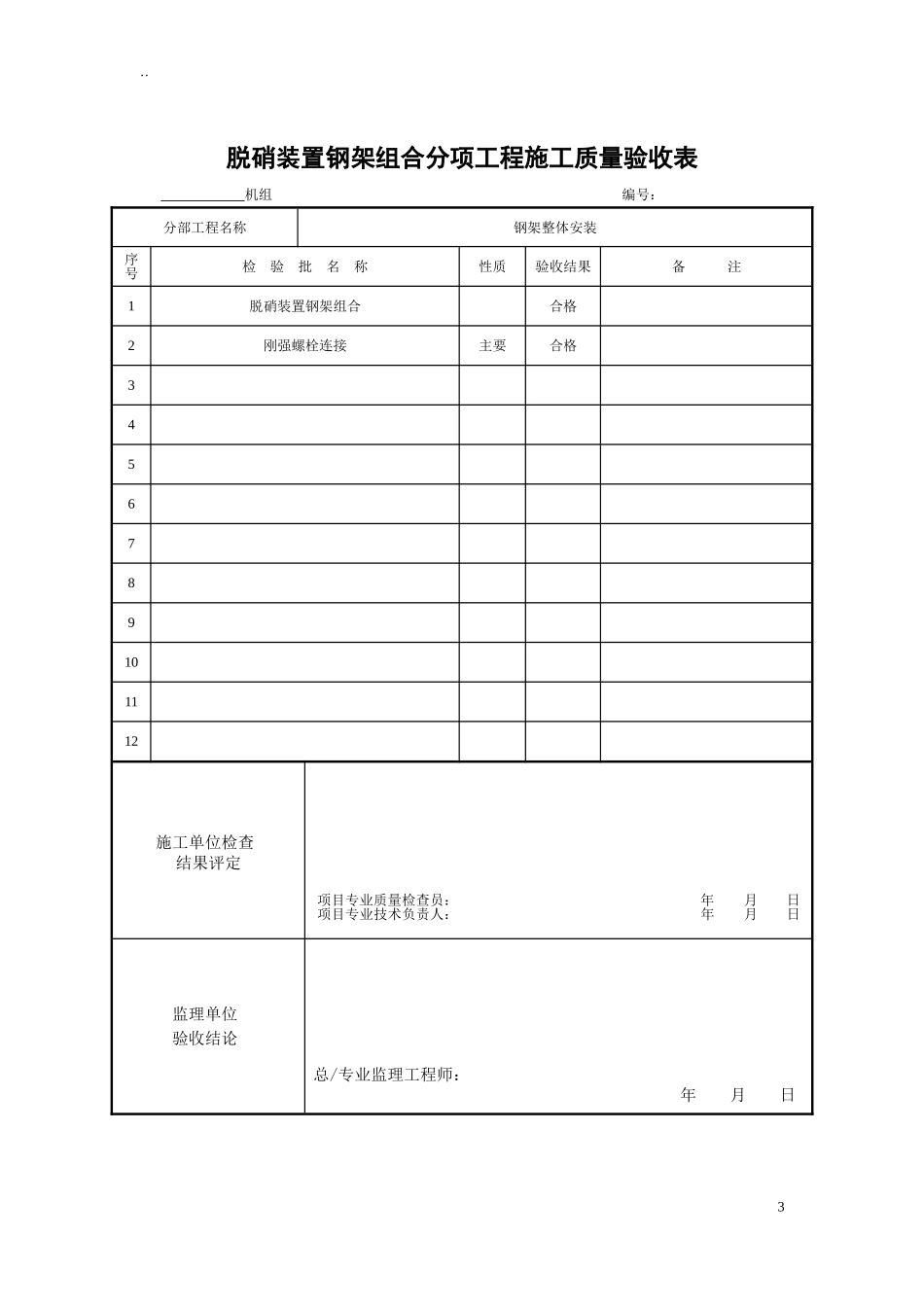

··烟气脱硝装置安装单位工程质量验收表机组工程编号：序号分部工程名称验收结果备注验收结论：验收单位签字施工单位年月日监理单位年月日建设单位年月日1··XXXXX分部工程质量验收表机组编号：单位工程名称序号分项工程名称性质验收结果备注施工单位检查结果评定项目专业质量检查员：年月日项目专业技术负责人：年月日监理单位验收结论总/专业监理工程师：年月日2··脱硝装置钢架组合分项工程施工质量验收表机组编号：分部工程名称钢架整体安装序号检验批名称性质验收结果备注1脱硝装置钢架组合合格2刚强螺栓连接主要合格3456789101112施工单位检查结果评定项目专业质量检查员：年月日项目专业技术负责人：年月日监理单位验收结论总/专业监理工程师：年月日3··脱硝装置钢架基础划线检验批施工质量验收表表4.4.1编号：分项工程名称XX机组脱硝装置钢架基础划线工序检验项目性质单位质量标准质量检查结果结论基础检查及划线基础表面打出麻面，且放置垫铁处已琢平符合要求合格基础纵横中心线与厂房基准点距离偏差主控mm±2010合格基础各平面标高偏差mm0-20-2合格基础外形尺寸偏差mm+200+5合格预埋地脚螺栓中心线偏差mm±21合格施工单位检查结果评定项目专业质量检查员：年月日项目专业技术负责人：年月日监理单位验收结论总/专业监理工程师：年月日4··柱底板安装检验批施工质量验收表表4.4.2编号：分项工程名称XX机组柱底板安装工序检验项目性质单位质量标准质量检查结果结论柱底板安装柱底板检查表面平整、整洁，无损伤，各尺寸符合图纸要求，调整螺栓丝扣无损伤符合要求合格柱子间距偏差柱距≤10m主控mm±1-1合格柱距>10mmm±2柱底板水平偏差主控mm≤0.50.3合格柱子中心对角线差对角线≤20m主控mm≤5对角线>20m≤83合格柱底板标高偏差主控mm±3-2合格柱底板相互间标高偏差主控mm≤32合格垫铁安装二次浇灌总高度mm≥50≥50合格每组块数块≤32合格放置位置立柱底板立筋板下方符合要求合格承压力符合图纸设计符合要求合格垫铁装设无松动；相互点焊，与柱脚底板点焊符合要求合格施工单位检查结果评定项目专业质量检查员：年月日项目专业技术负责人：年月日监理单位验收结论总/专业监理工程师：年月日5··脱硝装置钢架组合检验批施工质量验收表表4.4.3编号：分项工程名称XX机组脱硝装置钢架组合工序检验项目性质单位质量标准质量检查结果结论划线立柱划线主控方法正确，标记明显符合要求合格横梁划线方法正确，标记明显符合要求合格立柱组合对接中心线偏差mm≤1.51合格长度偏差L≤8mmm0-4\\L≤15mmm+2-61合格L＞15mmm+2-8\\弯曲度主控mm≤1/1000柱长，且≤105合格柱间距偏差主控mm≤1/1000柱距，且≤101合格柱间平行度偏差主控mm≤1/1000柱距，且≤106合格横梁组合标高偏差mm±5--3合格梁间平行度偏差mm≤1/1000梁长，且≤53合格组合件对角线差主控mm≤1.5/1000对角线长，且≤152合格组件检查梁与柱中心相对错位mm±5-2合格连接板安装位置正确，与梁柱紧贴，无间隙符合要求合格焊接主控焊接形式符合厂家技术文件要求，焊接无夹渣、咬边、气孔、未焊透等缺陷，焊缝成型良好符合要求合格施工单位检查结果评定项目专业质量检查员：年月日项目专业技术负责人：年月日监理单位验收结论总/专业监理工程师：年月日高强螺栓连接检验批施工质量验收表表4.4.3编号：分项工程名称XX机组脱硝装置钢架组合6··工序检验项目性质单位质量标准质量检查结果结论设备检查螺栓孔孔径偏差φ≤17mmmm+1.00.0合格φ＞17mmmm+1.50.0合格螺栓孔椭圆度偏差φ≤17mmmm+2-6合格φ＞17mmmm+2-8\连接副外观无裂纹、碰伤，丝扣完整无损；无油垢、浮锈等附着物符合要求合格螺栓、螺母、垫圈主控符合GB50205-2001有关要求符合要求合格摩擦面抗滑移系数主控每批三组试件，检验最小值必须不小于设计规定值符合要求合格高强螺栓连接副主控符合GB50205-2001有关要求符合要求合格材质主控符合厂家技术文件符合要求合格螺栓连接节点摩擦接合面主控表面处理达到设备技术文件要求；表面干燥整洁，锈皮、油垢、灰尘清理干净；无变形、翘边、弯曲、毛刺等缺陷符合要求合格螺栓、紧固扭矩主控符合设备技术文件要求，设备技术...
