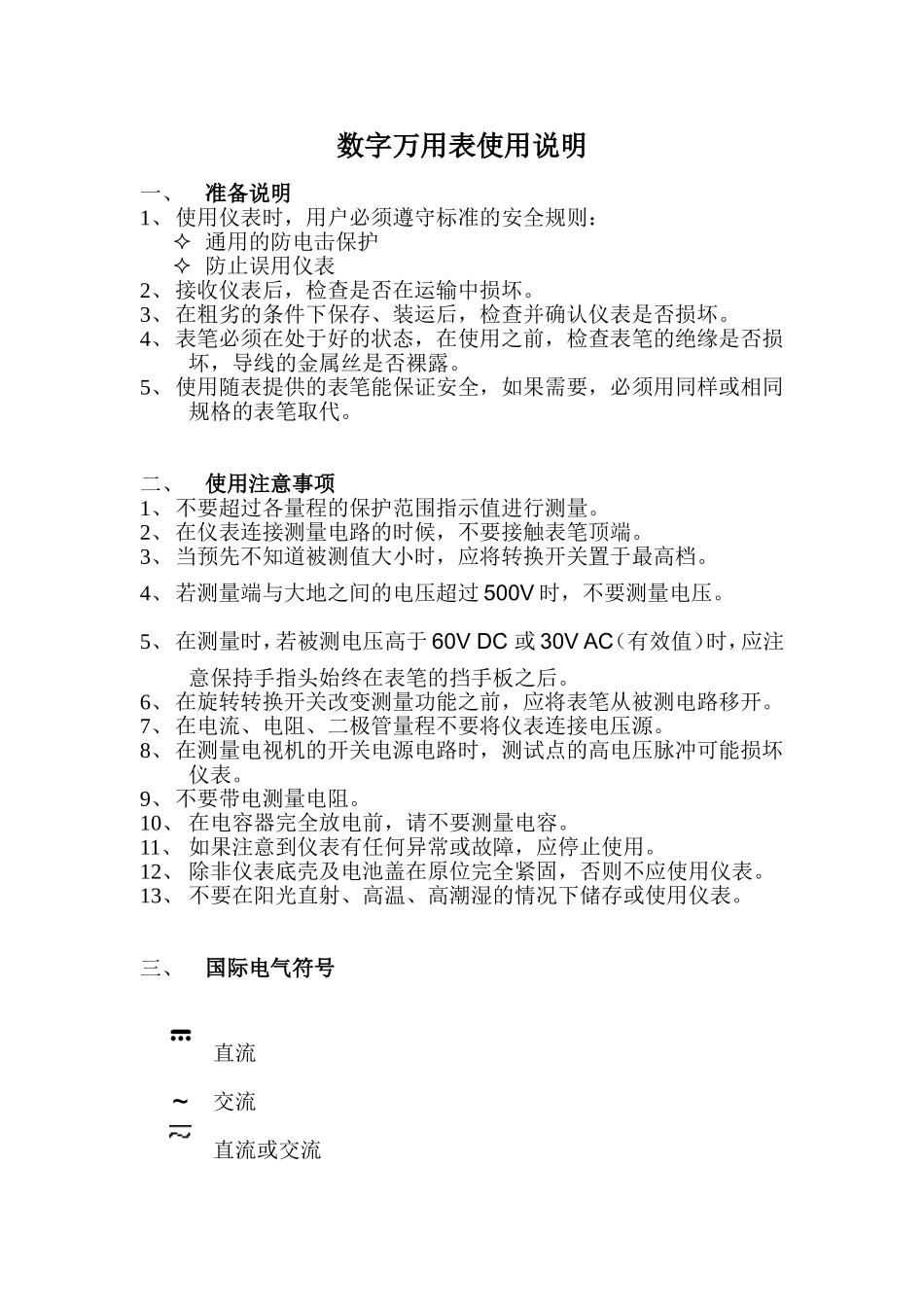

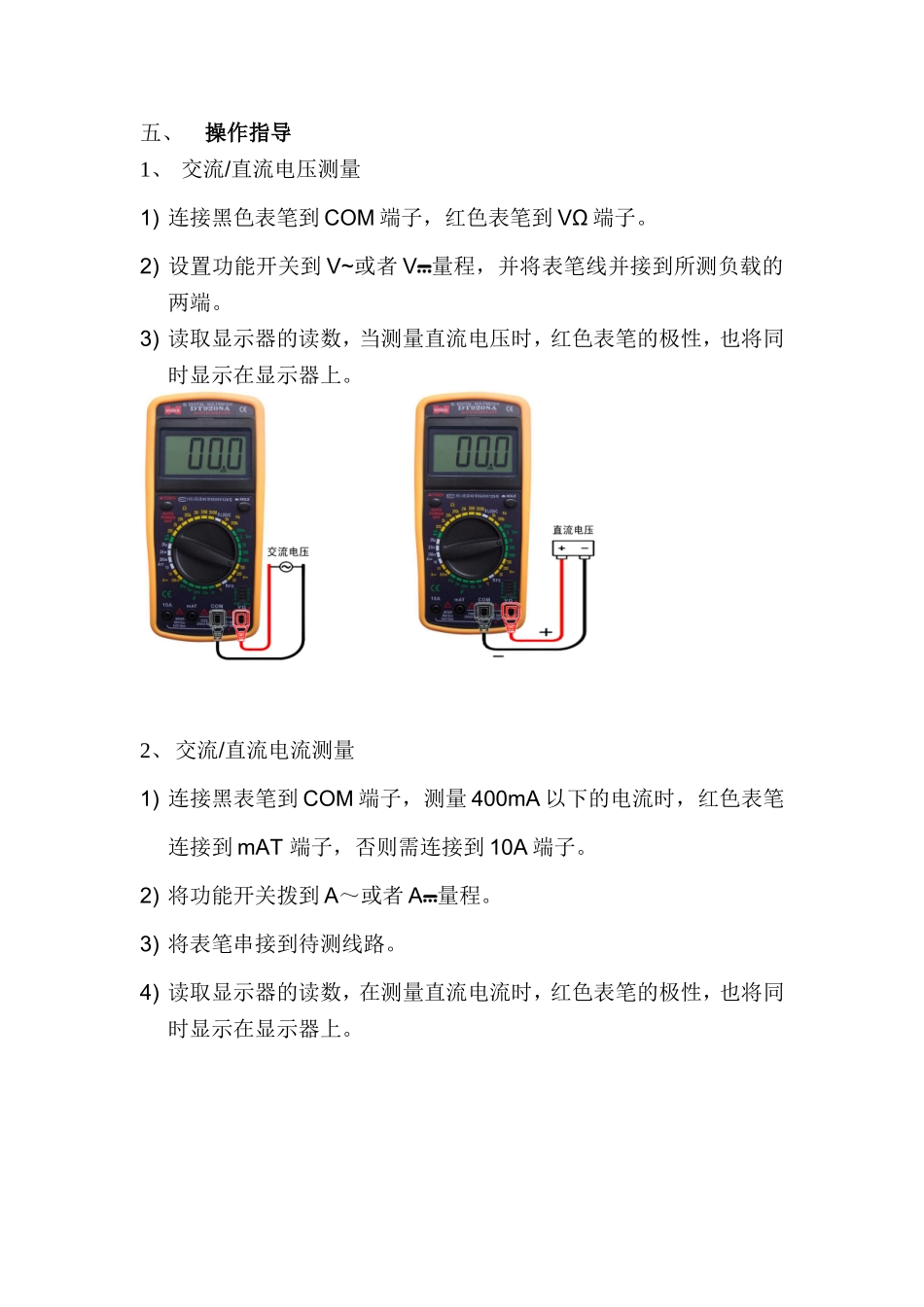

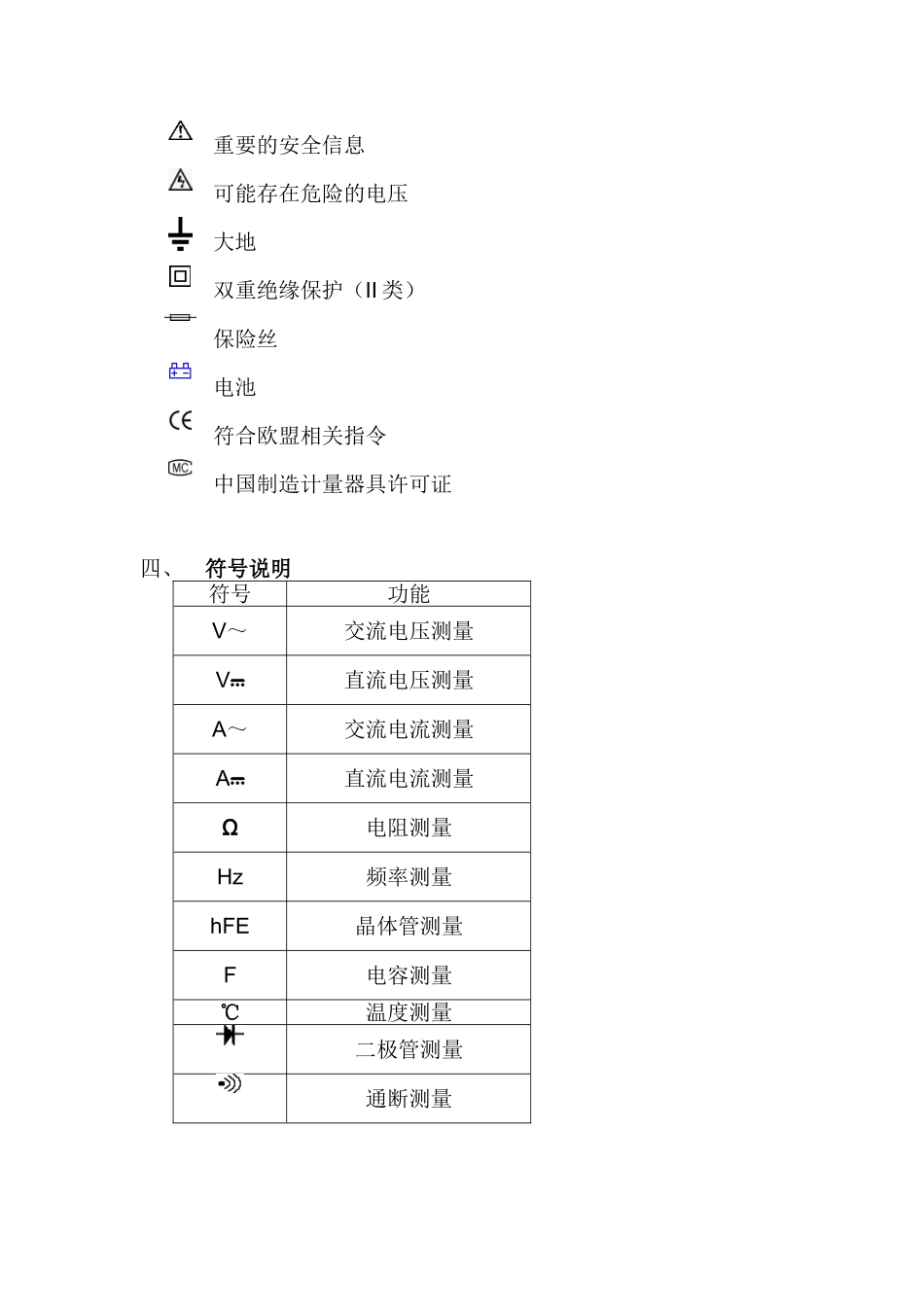

数字万用表使用说明一、准备说明1、使用仪表时，用户必须遵守标准的安全规则：通用的防电击保护防止误用仪表2、接收仪表后，检查是否在运输中损坏。3、在粗劣的条件下保存、装运后，检查并确认仪表是否损坏。4、表笔必须在处于好的状态，在使用之前，检查表笔的绝缘是否损坏，导线的金属丝是否裸露。5、使用随表提供的表笔能保证安全，如果需要，必须用同样或相同规格的表笔取代。二、使用注意事项1、不要超过各量程的保护范围指示值进行测量。2、在仪表连接测量电路的时候，不要接触表笔顶端。3、当预先不知道被测值大小时，应将转换开关置于最高档。4、若测量端与大地之间的电压超过500V时，不要测量电压。5、在测量时，若被测电压高于60VDC或30VAC（有效值）时，应注意保持手指头始终在表笔的挡手板之后。6、在旋转转换开关改变测量功能之前，应将表笔从被测电路移开。7、在电流、电阻、二极管量程不要将仪表连接电压源。8、在测量电视机的开关电源电路时，测试点的高电压脉冲可能损坏仪表。9、不要带电测量电阻。10、在电容器完全放电前，请不要测量电容。11、如果注意到仪表有任何异常或故障，应停止使用。12、除非仪表底壳及电池盖在原位完全紧固，否则不应使用仪表。13、不要在阳光直射、高温、高潮湿的情况下储存或使用仪表。三、国际电气符号直流~交流直流或交流重要的安全信息可能存在危险的电压大地双重绝缘保护（II类）保险丝电池符合欧盟相关指令中国制造计量器具许可证四、符号说明符号功能V～交流电压测量V直流电压测量A～交流电流测量A直流电流测量Ω电阻测量Hz频率测量hFE晶体管测量F电容测量℃温度测量二极管测量通断测量五、操作指导1、交流/直流电压测量1)连接黑色表笔到COM端子，红色表笔到VΩ端子。2)设置功能开关到V~或者V量程，并将表笔线并接到所测负载的两端。3)读取显示器的读数，当测量直流电压时，红色表笔的极性，也将同时显示在显示器上。2、交流/直流电流测量1)连接黑表笔到COM端子，测量400mA以下的电流时，红色表笔连接到mAT端子，否则需连接到10A端子。2)将功能开关拨到A～或者A量程。3)将表笔串接到待测线路。4)读取显示器的读数，在测量直流电流时，红色表笔的极性，也将同时显示在显示器上。3、电阻测量1)连接黑色表笔到COM端子，连接红色表笔到VΩ端子（注意：红色表笔的极性为正）2)将功能开关拨到Ω量程，并将表笔并接在电阻或者负载两端读取阻值。注意：1)当测量4MΩ以上的电阻时，仪表将需要几秒钟来稳定读数，在测量高阻值的电阻时，这是正常的。2)当输入端未连接时，比如开路，将显示“1”以指示量程超限。3)当在线测量电阻时，请确认电路中的电源都已关闭，且所有电容都已放电完毕。4、二极管及通断测试1)连接黑色表笔到COM端子，连接红色表笔到VΩ端子。2)将功能开关拨到/位置。3)在通断测试时，当线路电阻小于50Ω时，内置蜂鸣器将发声。4)当二极管测试模式被选择时，连接红黑表笔到二极管的阳极和阴极，将显示此二极管的正向导通压降。5、电容测量1)连接黑色表笔到COM端子，连接红色表笔到mAT端子。2)将功能开关拨到希望的nF或者uF位置（注意：红表笔的极性为正）。3)将表笔线并接在所需测量的电容两端，并请注意电容的极性。注意：当在线测量电容时，请确认所有的电容已充分放电，并且所有电源已关闭或移去。在电容测量功能时，量程控制模式为自动量程，电容档测试没有手动量程选择键功能。当测量大于1000uF的大电容时读数的稳定大概需要30秒钟。6、频率测量1)连接黑色表笔到COM端子，连接红色表笔到VΩ端子。2)将功能开关拨到Hz位置，将表笔并接到所需测量的线路两端，并直接读取数值。注意：输入的电压必须为交流200mV~10V之间的电压，电压过大及过小，都可能使读数不准确或者不能测量。7、三极管hFE测量1)将功能开关拨到hFE位置。2)识别晶体管是NPN还是PNP管，并将发射极（E极）、基极（B极）和集电极（C极）插入仪表面板上对应的插孔中。3)显示器将显示此晶体管大约的放大倍数值。测试条件为，基极电流10uA，Vce约为3.2V。8、自动关机功能1）当仪表旋钮或按键在15分钟内无动作时，它会自动关机（休眠状态）；在自动关机...
