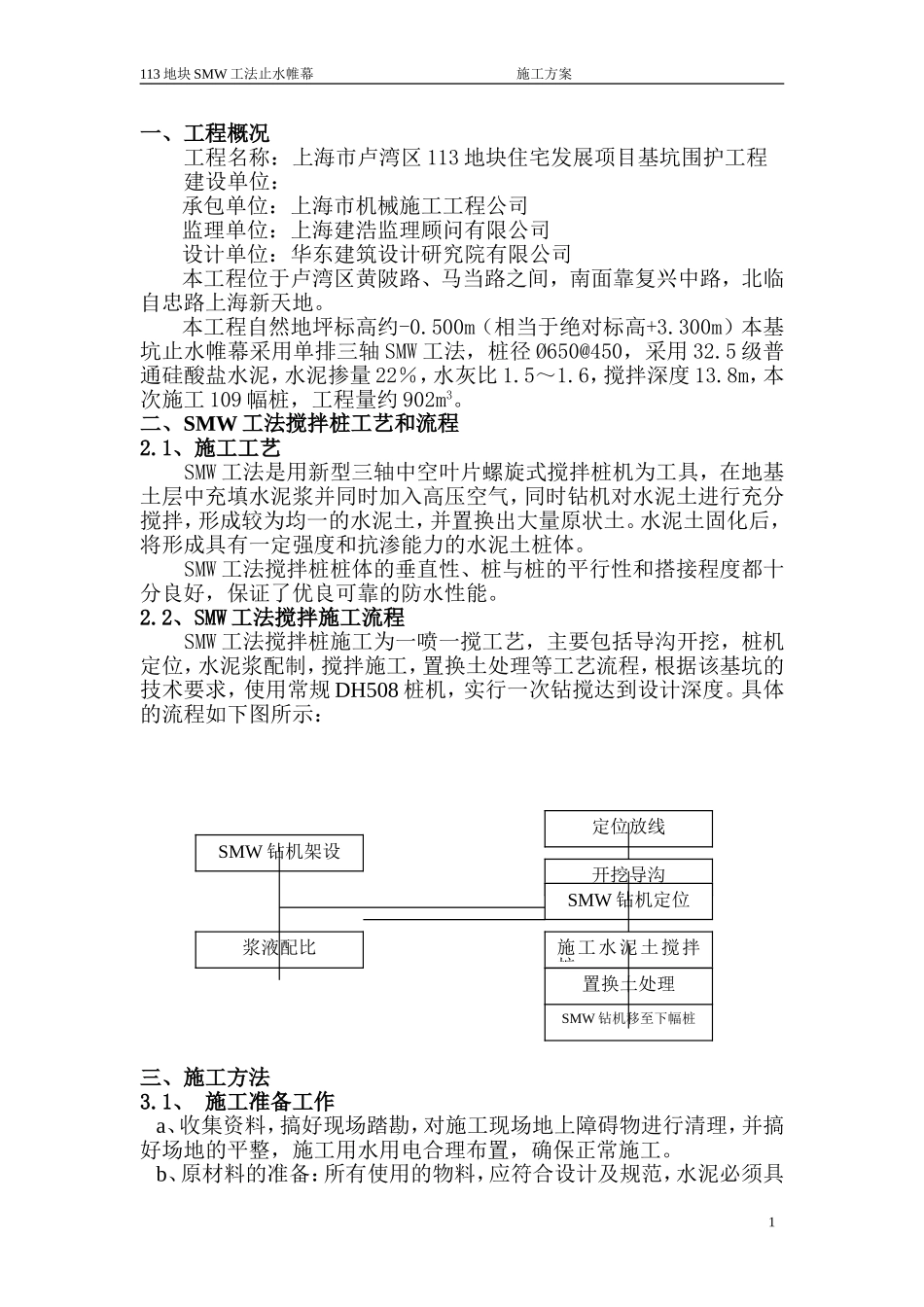

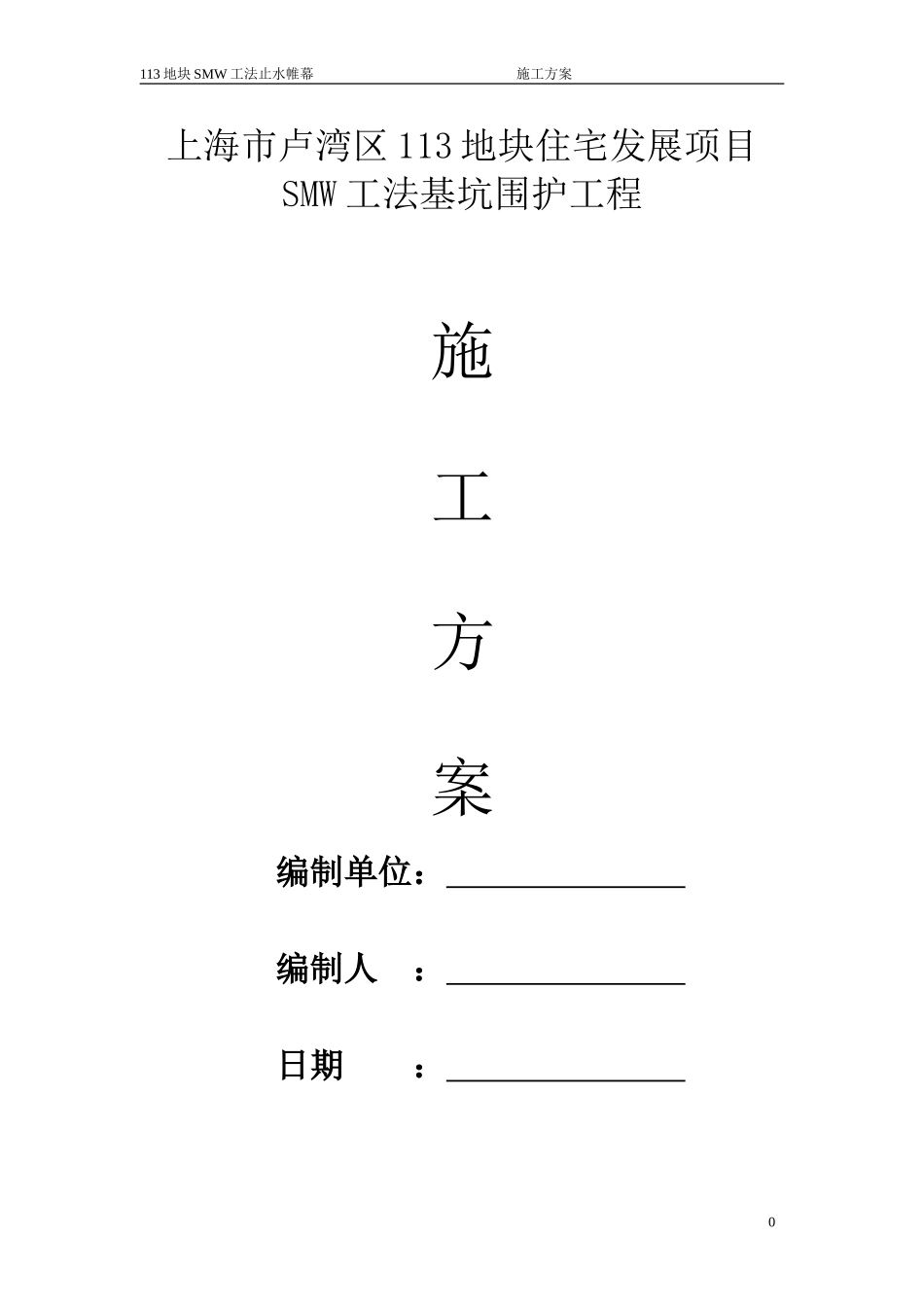

113地块SMW工法止水帷幕施工方案上海市卢湾区113地块住宅发展项目SMW工法基坑围护工程施工方案编制单位：编制人：日期：0113地块SMW工法止水帷幕施工方案一、工程概况工程名称：上海市卢湾区113地块住宅发展项目基坑围护工程建设单位：承包单位：上海市机械施工工程公司监理单位：上海建浩监理顾问有限公司设计单位：华东建筑设计研究院有限公司本工程位于卢湾区黄陂路、马当路之间，南面靠复兴中路，北临自忠路上海新天地。本工程自然地坪标高约-0.500m（相当于绝对标高+3.300m）本基坑止水帷幕采用单排三轴SMW工法，桩径Ø650@450，采用32.5级普通硅酸盐水泥，水泥掺量22％，水灰比1.5～1.6，搅拌深度13.8m，本次施工109幅桩，工程量约902m3。二、SMW工法搅拌桩工艺和流程2.1、施工工艺SMW工法是用新型三轴中空叶片螺旋式搅拌桩机为工具，在地基土层中充填水泥浆并同时加入高压空气，同时钻机对水泥土进行充分搅拌，形成较为均一的水泥土，并置换出大量原状土。水泥土固化后，将形成具有一定强度和抗渗能力的水泥土桩体。SMW工法搅拌桩桩体的垂直性、桩与桩的平行性和搭接程度都十分良好，保证了优良可靠的防水性能。2.2、SMW工法搅拌施工流程SMW工法搅拌桩施工为一喷一搅工艺，主要包括导沟开挖，桩机定位，水泥浆配制，搅拌施工，置换土处理等工艺流程，根据该基坑的技术要求，使用常规DH508桩机，实行一次钻搅达到设计深度。具体的流程如下图所示：三、施工方法3.1、施工准备工作a、收集资料，搞好现场踏勘，对施工现场地上障碍物进行清理，并搞好场地的平整，施工用水用电合理布置，确保正常施工。b、原材料的准备：所有使用的物料，应符合设计及规范，水泥必须具1定位放线开挖导沟SMW钻机定位施工水泥土搅拌桩SMW钻机架设浆液配比置换土处理SMW钻机移至下幅桩113地块SMW工法止水帷幕施工方案备出厂质量证明书，进货时应对其品种，标号，包装，出厂日期等进行验收，并按有关规定储存；每供应200吨水泥，必须取样送检。送检样品从5～10袋中各取少量。c、会同甲方做好技术及安全交底工作，使各施工班组熟悉本工程各项设计及规范要求，增强安全意识。3.2、测量放线，开挖导沟根据甲方提供的坐标基准点，遵照图纸中具体尺寸位置，用经纬仪，长卷尺测量定位，标定围护结构的轴线，提请总承包方监理复核认可后。采用挖机开挖施工沟槽，沟槽宽度一般为1000mm，深度为1200mm。遇到有地下障碍物时，应清除彻底，清障后产生过大的空洞，需回填土压实，重新开挖沟槽以保证SMW工法桩机能安全行走，确保施工顺利进行。3.3、定位，钻孔，移机在开挖的工作沟槽两侧铺设导向定位钢板，按设计要求在导向定位型钢上划出钻孔位置，操作人员根据确定的位置严格控制钻机桩架的移动，确保钻孔轴心就位不偏，同时控制钻孔下钻的深度的达标，利用钻杆和桩架相对位移的原理，在钻管上划出钻孔深度的标尺线，严格控制下钻，提升的速度和深度。钻头钻进速度不大于1m/min,提升速度不大于2m/min垂直偏差不得超过1﹪。机械设备沿机坑围护轴线移动，采用施工顺序示意图的方法套钻，二种方法均安全可靠。两种方法施工顺序示意图如下所示。方法《1》适宜小于18M深度的桩体施工，优点是施工速度较快。2113地块SMW工法止水帷幕施工方案方法《2》适宜大于18M深度的桩体施工，可避免桩架侧向力偏移。依次循环直至围护墙体成型。水泥土搅拌桩为基坑内外隔水帷幕，施工时不允许出现施工冷缝，如出现超过24小时的施工冷缝，需采用搭接套钻或在后排补桩的措施。3.4、搅拌注浆根据设计所需深度，钻机在钻孔和提升全过程中，保持螺旋匀速转动，匀速下钻，匀速提升，同时根据钻进和提升二种不同的速度，注入不同掺量的水泥浆液，并采取高压喷气在孔内使水泥土翻搅拌和，在桩底部分必须重复搅拌注浆，保证整桩搅拌充分，均匀，确保搅拌桩的质量。示意图如下：3113地块SMW工法止水帷幕施工方案3.5、清理沟槽内泥浆由于水泥浆液的定量注入搅拌，将有一部分原状土或水泥土被置换出沟槽，采用挖机将沟槽内的水泥土清理出沟槽，保持沟槽沿边的整洁，确保桩体的硬化成型和下道工序的继续，被清理的水泥土将在18小时后开始硬化，硬...
