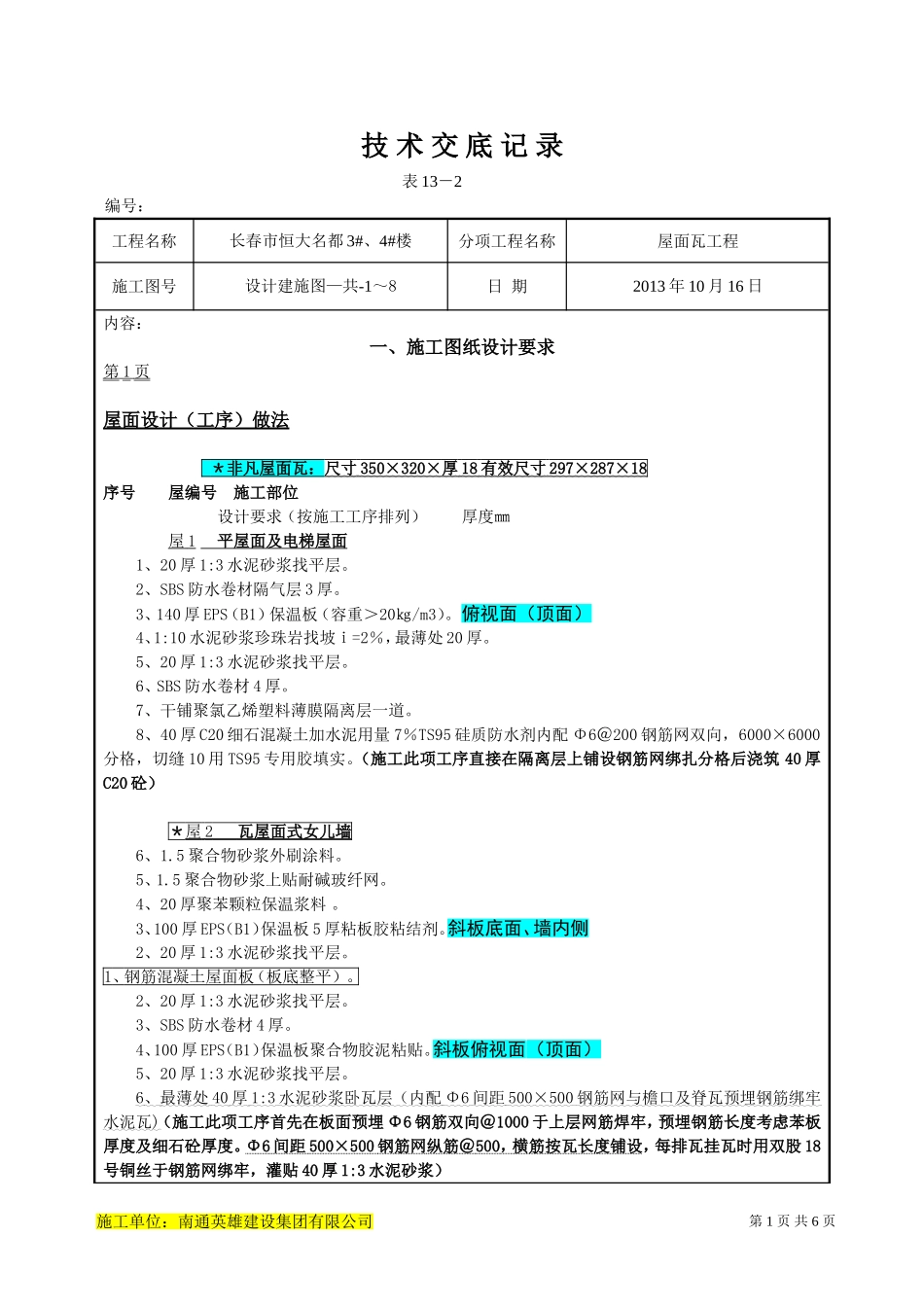

第1页共6页技术交底记录表13－2编号：工程名称长春市恒大名都3#、4#楼分项工程名称屋面瓦工程施工图号设计建施图—共-1～8日期2013年10月16日内容：一、施工图纸设计要求第1页屋面设计（工序）做法＊非凡屋面瓦：尺寸350×320×厚18有效尺寸297×287×18序号屋编号施工部位设计要求（按施工工序排列）厚度㎜屋1平屋面及电梯屋面1、20厚1:3水泥砂浆找平层。2、SBS防水卷材隔气层3厚。3、140厚EPS（B1）保温板（容重＞20㎏/m3）。俯视面（顶面）4、1:10水泥砂浆珍珠岩找坡ｉ=2％，最薄处20厚。5、20厚1:3水泥砂浆找平层。6、SBS防水卷材4厚。7、干铺聚氯乙烯塑料薄膜隔离层一道。8、40厚C20细石混凝土加水泥用量7％TS95硅质防水剂内配Φ6＠200钢筋网双向，6000×6000分格，切缝10用TS95专用胶填实。（施工此项工序直接在隔离层上铺设钢筋网绑扎分格后浇筑40厚C20砼）＊屋2瓦屋面式女儿墙6、1.5聚合物砂浆外刷涂料。5、1.5聚合物砂浆上贴耐碱玻纤网。4、20厚聚苯颗粒保温浆料。3、100厚EPS（B1）保温板5厚粘板胶粘结剂。斜板底面、墙内侧2、20厚1:3水泥砂浆找平层。1、钢筋混凝土屋面板（板底整平）。2、20厚1:3水泥砂浆找平层。3、SBS防水卷材4厚。4、100厚EPS（B1）保温板聚合物胶泥粘贴。斜板俯视面（顶面）5、20厚1:3水泥砂浆找平层。6、最薄处40厚1:3水泥砂浆卧瓦层（内配Φ6间距500×500钢筋网与檐口及脊瓦预埋钢筋绑牢水泥瓦)（施工此项工序首先在板面预埋Φ6钢筋双向＠1000于上层网筋焊牢，预埋钢筋长度考虑苯板厚度及细石砼厚度。Φ6间距500×500钢筋网纵筋＠500，横筋按瓦长度铺设，每排瓦挂瓦时用双股18号铜丝于钢筋网绑牢，灌贴40厚1:3水泥砂浆）施工单位：南通英雄建设集团有限公司第2页共6页屋3塔内保温屋面1、钢筋混凝土屋面板（板下整平）。2、20厚1:3水泥砂浆找平层。3、140厚EPS（B1）保温板（容重＞20㎏/m3）。塔内：二塔地面上1200，单塔夹层地面上12004、40厚C20细石混凝土加水泥用量7％TS95硅质防水剂内配Φ6＠200钢筋网。（施工此项工序直接在隔离层上铺设钢筋网绑扎分格后浇筑40厚C20砼）＊屋4闷顶坡屋面1、20厚1:3水泥砂浆找平层。2、SBS防水卷材4厚。3、140厚EPS（B1）保温板（容重＞20㎏/m3）。斜板俯视面（顶面）4、20厚1:3水泥砂浆找平层。5、最薄处40厚1:3水泥砂浆卧瓦层（内配Φ6间距500×500钢筋网与檐口及脊瓦预埋钢筋绑牢）。（施工此项工序首先在板面预埋Φ6钢筋双向＠1000于上层网筋焊牢，预埋钢筋长度考虑苯板厚度及细石砼厚度。Φ6间距500×500钢筋网纵筋＠500，横筋按瓦长度铺设，每排瓦挂瓦时用双股18号铜丝于钢筋网绑牢，灌贴40厚1:3水泥砂浆）＊屋5单塔、三塔坡屋面1、20厚1:3水泥砂浆找平层。2、SBS防水卷材4厚。3、20厚1:3水泥砂浆找平层。4、最薄处40厚1:3水泥砂浆卧瓦层（内配Φ6间距500×500钢筋网与檐口及脊瓦预埋钢筋绑牢）。（施工此项工序首先在板面预埋Φ6钢筋双向＠1000于上层网筋焊牢，预埋钢筋长度考虑苯板厚度及细石砼厚度。Φ6间距500×500钢筋网纵筋＠500，横筋按瓦长度铺设，每排瓦挂瓦时用双股18号铜丝于钢筋网绑牢，灌贴40厚1:3水泥砂浆）第2页屋面设计（工序）做法序号屋编号施工部位设计要求（按施工工序排列）厚度㎜屋6平屋面（下部挑空）6、1.5聚合物砂浆外刷涂料。5、1.5聚合物砂浆上贴耐碱玻纤网。4、20厚聚苯颗粒保温浆料。3、100厚EPS（B1）保温板5厚粘板胶粘结剂。板底面2、20厚1:3水泥砂浆找平层。1、钢筋混凝土屋面板（板下整平）。2、20厚1:3水泥砂浆找平层。3、SBS防水卷材3厚隔气层。4、140厚EPS（B1）保温板（容重＞20㎏/m3）。俯视面（顶面）5、1:10水泥砂浆珍珠岩找坡ｉ=2％，最薄处20厚。6、20厚1:3水泥砂浆找平层。施工单位：南通英雄建设集团有限公司第3页共6页7、SBS防水卷材4厚。8、干铺聚氯乙烯塑料薄膜隔离层一道。9、40厚C20细石混凝土加水泥用量7％TS95硅质防水剂内配Φ6＠200钢筋网双向，6000×6000分格，切缝10用TS95专用胶填实。（施工此项工序直接在隔离层上铺设钢筋网绑扎分格后浇筑40厚C20砼）屋7单塔、三塔窗屋面顶钢筋混凝土屋面板（板下整平）（俯视面）1、20厚1:3水泥砂浆找平层。...
