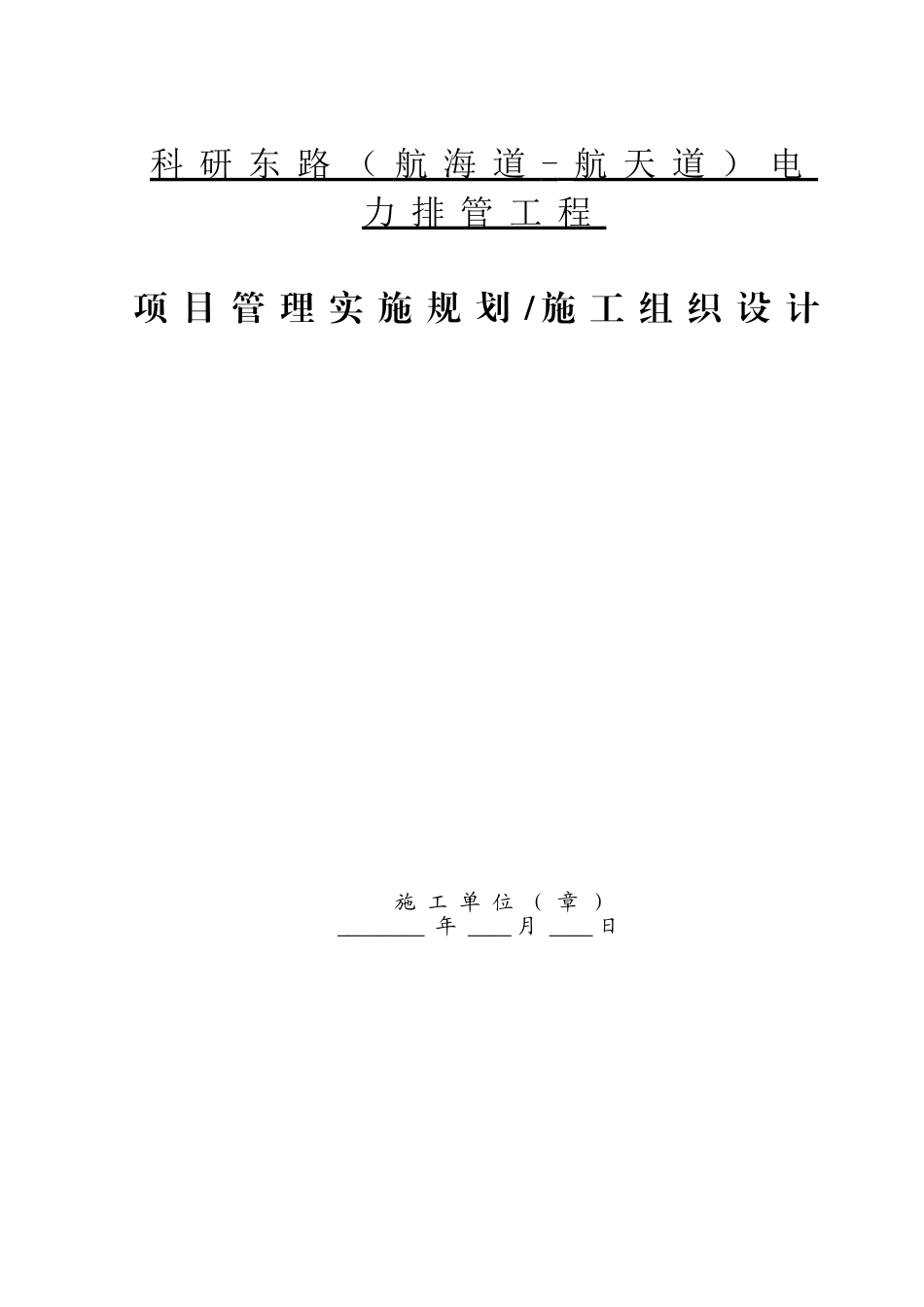

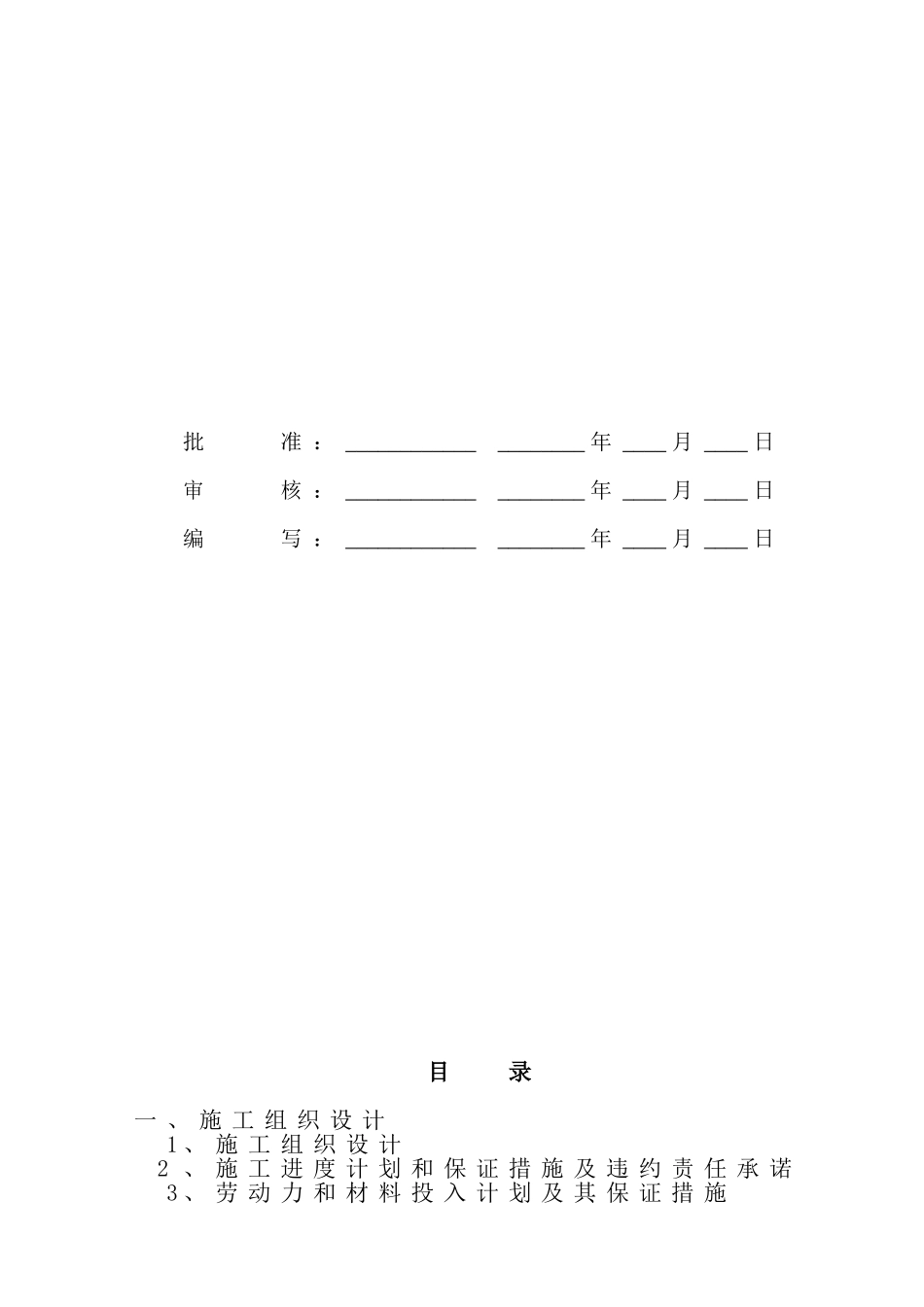

科研东路（航海道-航天道）电力排管工程项目管理实施规划/施工组织设计施工单位（章）________年____月____日批准：____________________年____月____日审核：____________________年____月____日编写：____________________年____月____日目录一、施工组织设计1、施工组织设计2、施工进度计划和保证措施及违约责任承诺3、劳动力和材料投入计划及其保证措施4、机械设备投入计划5、安全文明施工措施7、关键施工技术、工艺、重点、难点分析和解决方案8、有必要说明的其他内容（1）施工组织设计第一章工程概述一、工程概况工井设计活荷为汽-550KN级，电缆工井采用现浇钢筋混凝土型式，工井边板、顶板及底板厚均为250mm。工井端墙上预留孔洞接电缆排管。本工程工井现浇混凝土为C25。工井内壁采用2层水泥基渗透结晶防水涂料。垫层混凝土为C10。二、主要实物工程量新做长T工井5座（2.5*1.9*10.5m），短T工井2座（2.5*1.9*12.0m），直线工井3座（2.5*1.9*12.0m），十字线工井1座（2.5*1.9*12.0m），Φ175海泡石管17040m，Φ100海泡石管2130m，Φ175MPP管3072M，Φ100MPP管387m第二章工程目标及总体布署一、质量目标合格工程。二、施工组织机构这次投标我们非常重视，认真组织具有丰富施工经验的专业技术人员组成项目部，项目部由项目经理及项目总工程师组成。下设工程部、质检部、计财部、技术部、办公室、安保部等六个职能部门，工地实验委托具有相应资质的实验室进行。公司授权项目经理部对该标段实施全面负责。本标段项目部下设三个施工队，分别为拖排管施工队；土建施工一队负责纺航海道工井施工任务；土建施工二队负航天道工井施工任务。项目组织机构框图项目经理部工程部质检部材料部计财部安保部排管施工队土建施工一队办公室土建施工二队三、总体部署1．施工指导思想本标段地处中心城区，施工现场地下各种管线错综复杂，地下水位偏高，管线位置紧邻路边建筑物，设计管线位置地下大多是旧房屋基础或建筑垃圾，下部大多是粉质沙土，根据本工程的特点以及环境、地质条件，采取针对性的有效措施，按项目所在的位置以及工序之间的工艺关系，合理的组织流水作业。积极推广贯彻GB/T9000质量体系认证标准。加强领导，强化关键环节的管理，认真履行职责，确保建设单位对工程质量、安全、工期的要求。本标段实体工程量较大，工期短，电缆井、排管施工需交叉作业。电缆井、排管施工主要是钢筋砼结构，以人工作业为主，辅以相应的机械配合。水平定向钻拖管、主要是机械作业，辅以相应的人工配合。队伍以专业为主，组织部份民工，补充劳动力的不足。2．施工顺序先搭建临时设施。因本工程地处城市主干道，搭建临时设施只能寻找主干道两侧不影响周围群众生活、生产的空余场地，项目办公区租用附近单位或居民房屋。同时组织施工队伍及相应的机械设备等按进度计划进场。复核测量图表、桩（网）全面展开正常施工。沟槽土方开挖、水平定向钻拖管穿越铁路施工是本工程重要环节，准确探测原有各种类型地下管线的位置、埋深、管径、性质是沟槽开挖、拖管施工的关键环节，要做好全方位、科学合理的安排，以沟槽开挖、水平定向钻拖管施工为龙头，带动其它工作面的全面展开。主要施工顺序为（交叉项目详见进度计划表）：A.前期准备：搭建临时设施、租赁房屋→复核测量数据、施工放线→地下管线探测→绘制地下管线分布图→确定沟槽开挖、定向钻施工方案→机械设备进场。B．排管施工：沟槽开挖→垫层→CPV管安装→试通→安装模板→砼浇筑。3．施工任务划分本工程整个施工过程实行平行、立体、交叉、流水作业的施工方式。任务划分如下：土建施工一队负责纺六路~轻二路工井施工任务；土建施工二队负责纺六路与轻六路工井施工任务。第三章一般项目施工方法（一）土建施工方法1、测量放线测量放线由专职测量员负责，严格测设记录和校核制度，采用经校验的仪器。根据设计图纸及交桩记录，核对水准点、坐标点。对于施工过程中需增设的临时水准点，导线点，其埋设和测量精度应满足有关规范要求，相邻水准点、导线点间能互相通视。所有测量控制点和测量精度经监理人员同意后方可使用。施工过程中应妥善保护并进行定期...
