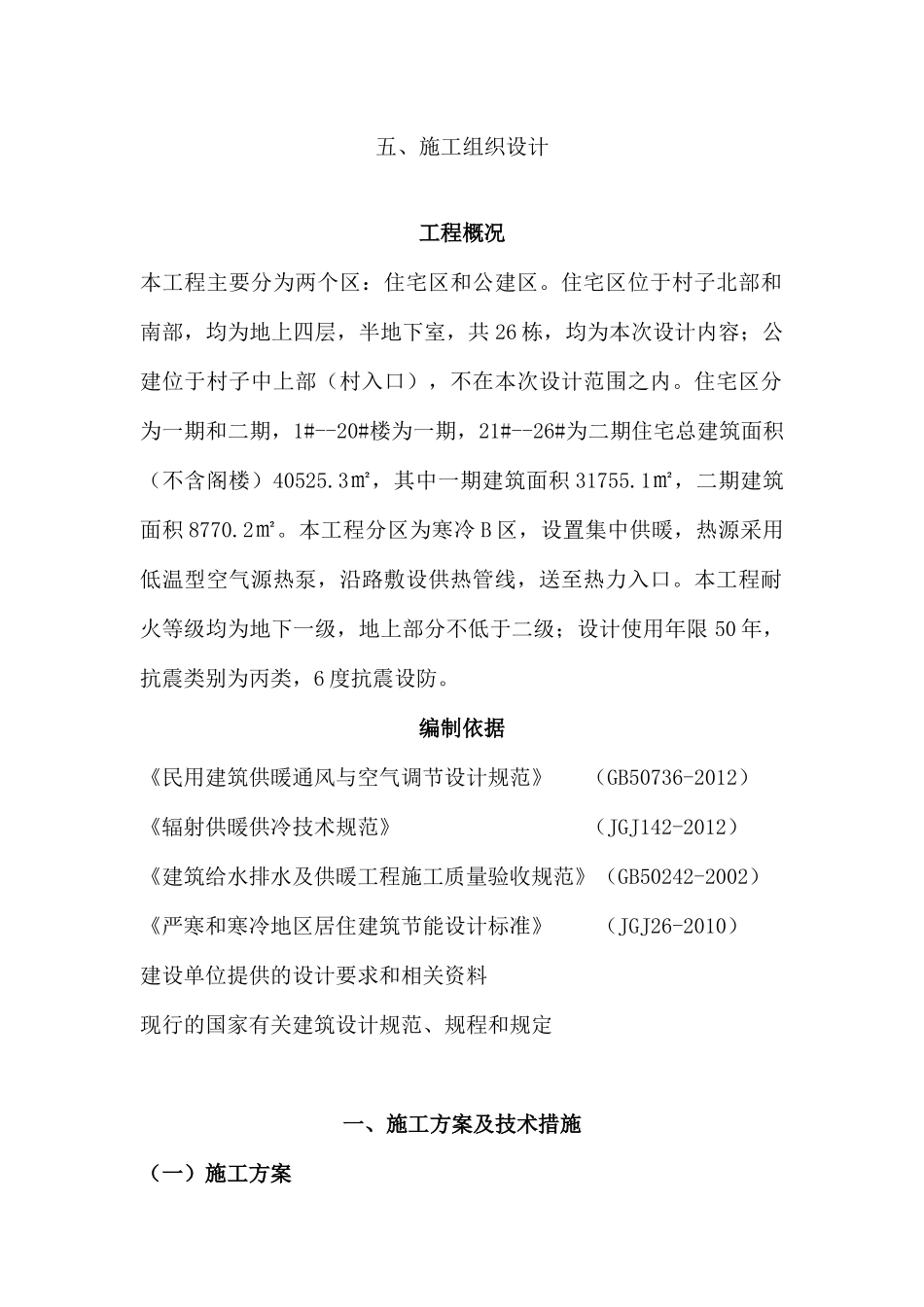

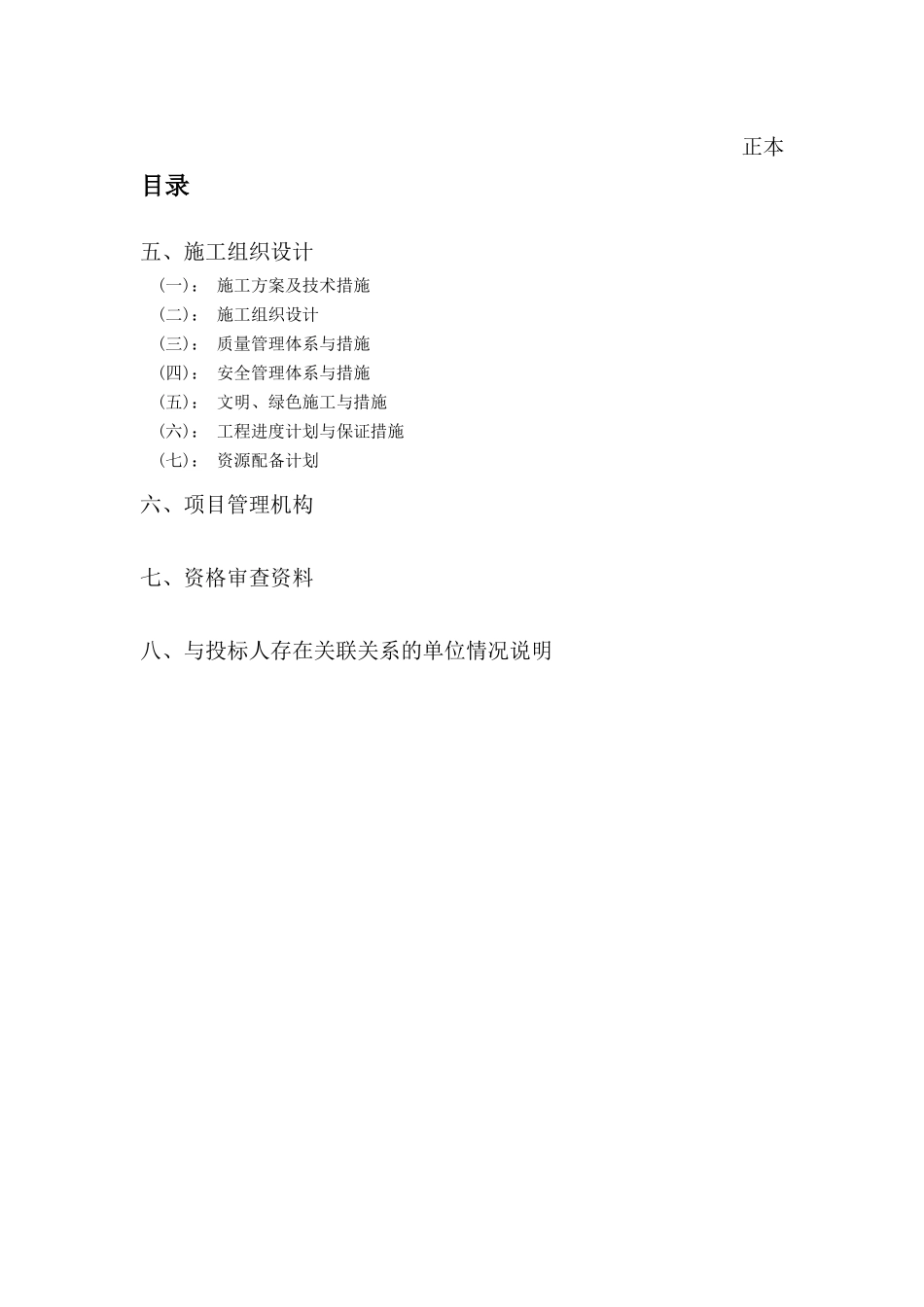

正本目录五、施工组织设计(一)：施工方案及技术措施(二)：施工组织设计(三)：质量管理体系与措施(四)：安全管理体系与措施(五)：文明、绿色施工与措施(六)：工程进度计划与保证措施(七)：资源配备计划六、项目管理机构七、资格审查资料八、与投标人存在关联关系的单位情况说明五、施工组织设计工程概况本工程主要分为两个区：住宅区和公建区。住宅区位于村子北部和南部，均为地上四层，半地下室，共26栋，均为本次设计内容；公建位于村子中上部（村入口），不在本次设计范围之内。住宅区分为一期和二期，1#--20#楼为一期，21#--26#为二期住宅总建筑面积（不含阁楼）40525.3㎡，其中一期建筑面积31755.1㎡，二期建筑面积8770.2㎡。本工程分区为寒冷B区，设置集中供暖，热源采用低温型空气源热泵，沿路敷设供热管线，送至热力入口。本工程耐火等级均为地下一级，地上部分不低于二级；设计使用年限50年，抗震类别为丙类，6度抗震设防。编制依据《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）《辐射供暖供冷技术规范》（JGJ142-2012）《建筑给水排水及供暖工程施工质量验收规范》（GB50242-2002）《严寒和寒冷地区居住建筑节能设计标准》（JGJ26-2010）建设单位提供的设计要求和相关资料现行的国家有关建筑设计规范、规程和规定一、施工方案及技术措施（一）施工方案1、施工前图纸会审：①向主体设计院主管工程师提出不利于现场的设计，及时更改。②施工时减少材料浪费，向甲方及设计方提出在确保地暖使用效果前提下，调整环路走向。③与其它施工单位共同审定施工图纸，合理安排施工工艺流程，并与其它施工单位协调一致（上水、下水、煤气、电器等单项工程），避免因工种交叉配合不当造成返工或误工。2、制作施工进度计划：根据甲方提出的施工日期，作好合理的施工进度计划，以此计划安排人员、机械设备、原材料等。3、材料计划：根据图纸做好各种材料计划，施工时以此计划为准，严格控制材料。4、现场施工：①根据现场特点制作地暖安装进度表，以此表可以了解已完成的面积，安排下达施工任务，控制施工进度。②施工前技术人员查看现场作业面，是否具备施工条件，与土建单位进行作业面交接单签订。③地暖安装工艺程序施工交工验收会签安装膨胀缝，伸缩节材料进场保压不低于0.2MpaPE-RT管环路敷设交监理部门检验，并提交合格证和检验资料回填细石混凝土安装分（集）水器材料进场中间验收铺设挤塑聚苯板具备施工作业条件（二）施工工艺及技术措施低温热水地板辐射供暖系统设计施工简述（一）采暖热负荷计算时应注意的问题：1、由于地暖散热较对流散热高出4-5oC,采暖热负荷宜取房间常规计算采暖负荷的90o/o或将房间温度降低2oC计算。2、应考虑间歇采暖和相邻房间不采取暖时户间传热等因素，并以适当修正系数，确定房间热负荷值。（二）散热量计算时应注意的问题1、在住宅中应用，应考虑家具遮挡等因素对散热量的影响，乘以适当修正系数。2、垂直相邻各房间，除顶层外，各层均应按房间采暖热负荷扣除来自上层的热量，确定房间所需散热量。3、不同地面材质，散热量不同，为保证室温要求，设计时应尽量按散热量比石材低的木地板考虑，用户即使选用石材类做地面，也不会影响采暖效果。4、为满足一户中个朝向房间室温的均衡，耗热量计算中应考虑方施工交工验收会签安装膨胀缝，伸缩节材料进场向附加及附减，外墙多的房间，热损失多，加热管必然密些。南向中间房间热损失小，管间距必然大些。5、尽量考虑将生活冷热水管布置在地板采暖结构层中，但应避免管线相互穿越。（三）地板采暖环路设计中注意的几个问题：1、合理划分环路区域，尽量做到分室控制，同时避免与其它管线交叉；管材在地下铺设严禁有接口。2、设计中应特别注意，同一分集水器上管长尽量保持一致，避免造成系统阻力失衡和管材浪费。3、为保证地面不开裂，管间距不得小于100MM，为保障地面温度的均匀，管间距不易大于350MM4、本工程以独立式燃气炉为热源的系统，我公司将管长控制在小于等于120M，以减少阻力，并特别注意了该系统的阻力平衡和管内流速问题。（四）系统参数设计时应考虑的问题：1、供回水温度宜小于60oC...
