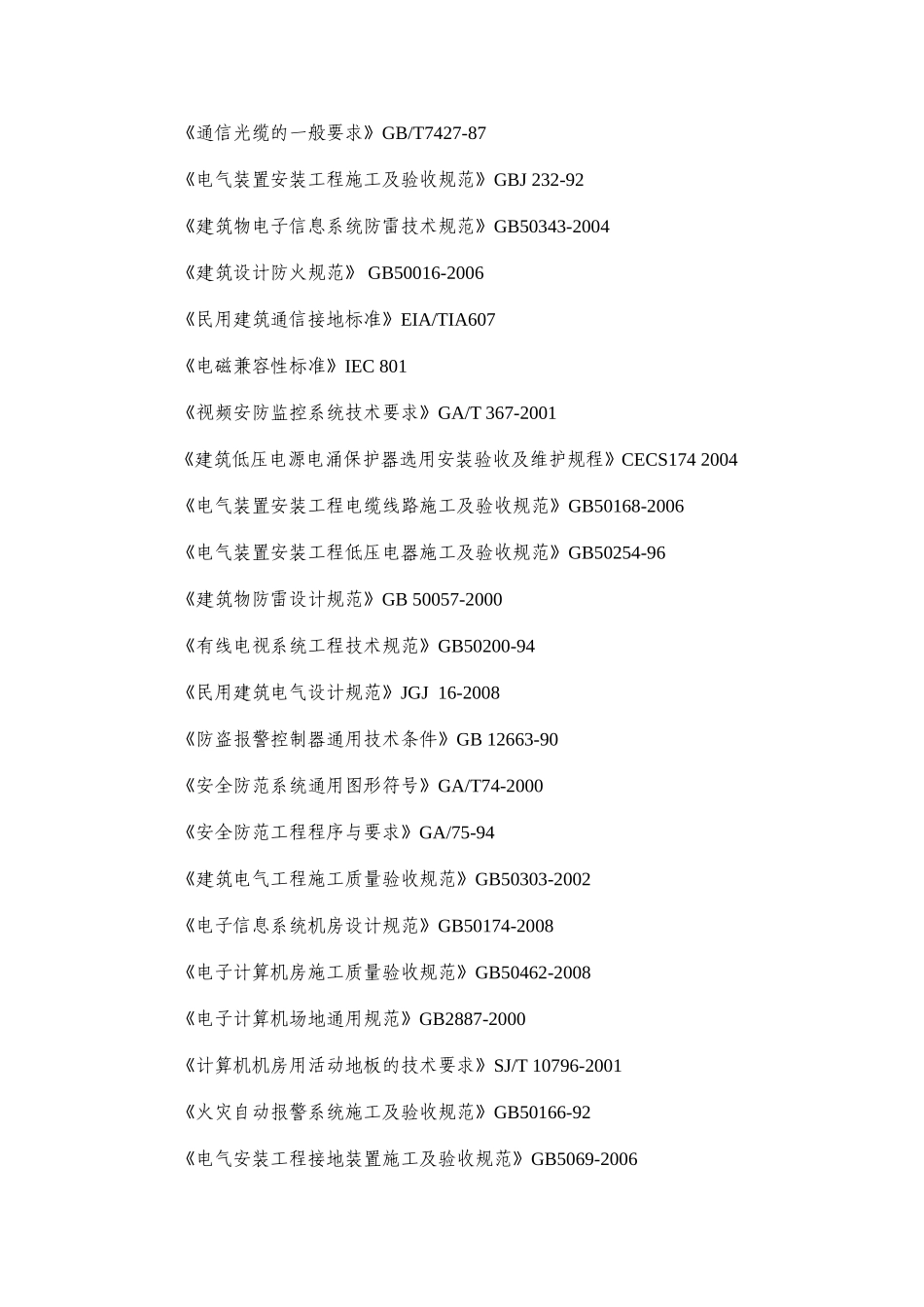

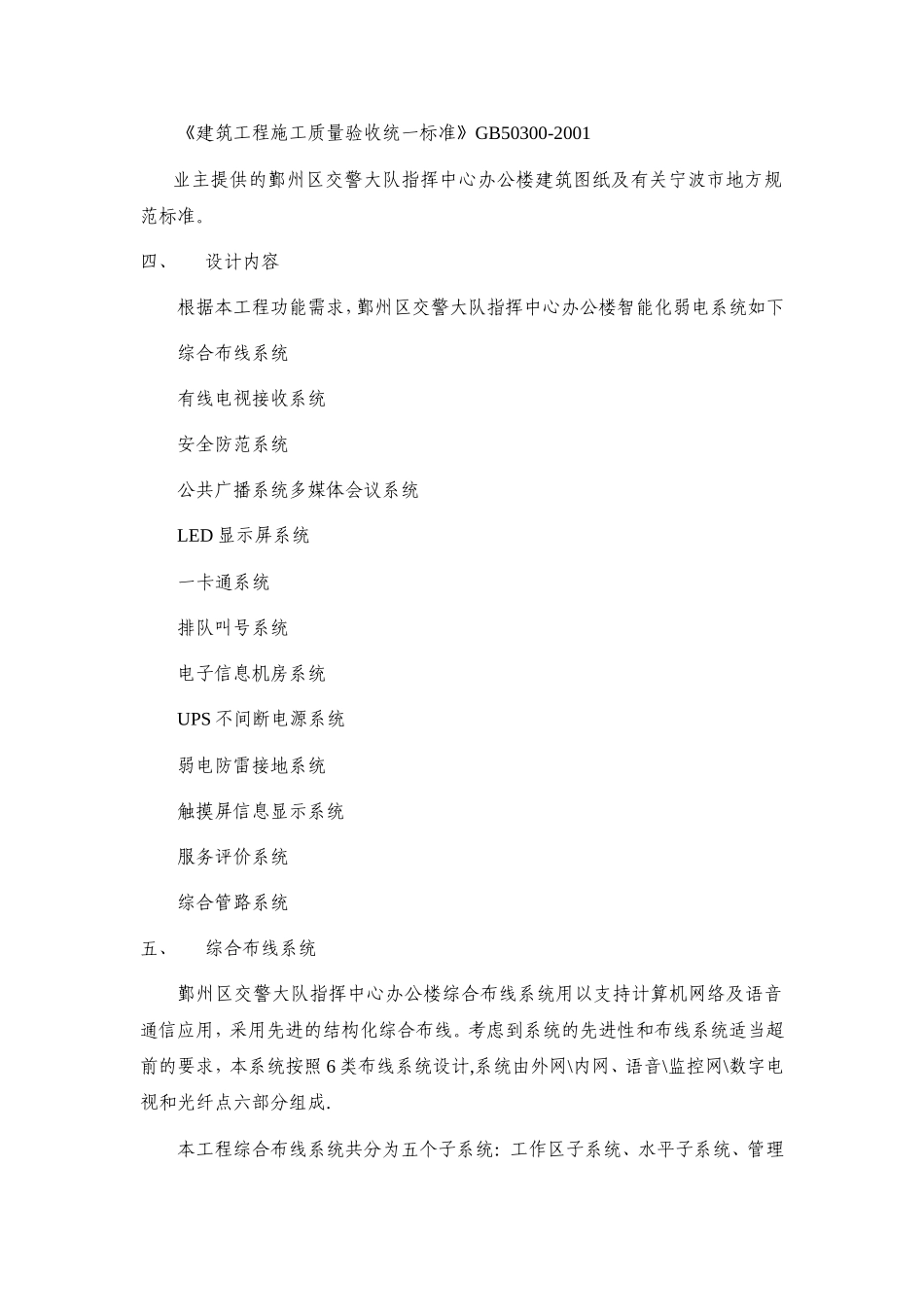

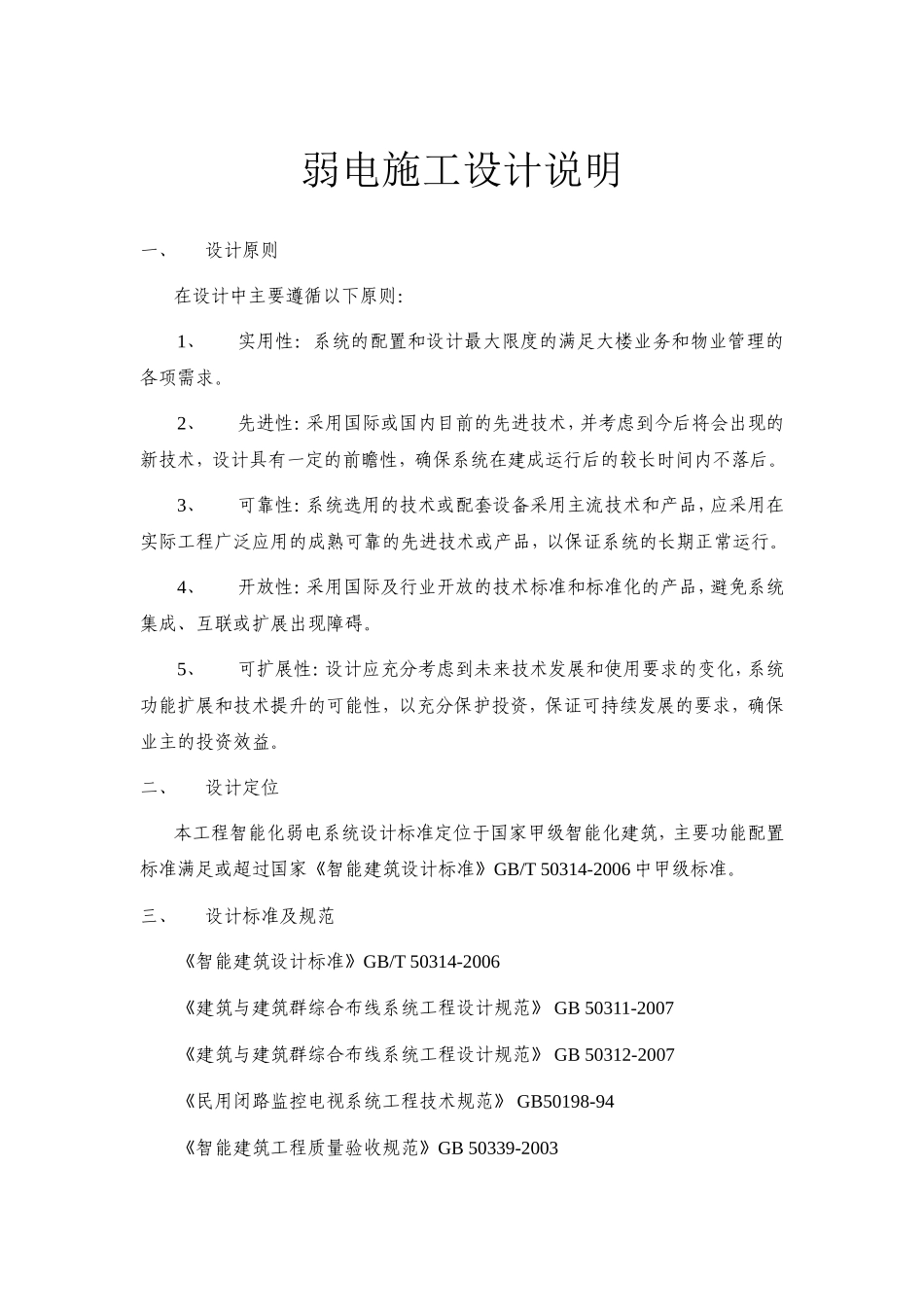

弱电施工设计说明一、设计原则在设计中主要遵循以下原则：1、实用性：系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。2、先进性：采用国际或国内目前的先进技术，并考虑到今后将会出现的新技术，设计具有一定的前瞻性，确保系统在建成运行后的较长时间内不落后。3、可靠性：系统选用的技术或配套设备采用主流技术和产品，应采用在实际工程广泛应用的成熟可靠的先进技术或产品，以保证系统的长期正常运行。4、开放性：采用国际及行业开放的技术标准和标准化的产品，避免系统集成、互联或扩展出现障碍。5、可扩展性：设计应充分考虑到未来技术发展和使用要求的变化，系统功能扩展和技术提升的可能性，以充分保护投资，保证可持续发展的要求，确保业主的投资效益。二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑，主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T50314-2006中甲级标准。三、设计标准及规范《智能建筑设计标准》GB/T50314-2006《建筑与建筑群综合布线系统工程设计规范》GB50311-2007《建筑与建筑群综合布线系统工程设计规范》GB50312-2007《民用闭路监控电视系统工程技术规范》GB50198-94《智能建筑工程质量验收规范》GB50339-2003《通信光缆的一般要求》GB/T7427-87《电气装置安装工程施工及验收规范》GBJ232-92《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》GB50016-2006《民用建筑通信接地标准》EIA/TIA607《电磁兼容性标准》IEC801《视频安防监控系统技术要求》GA/T367-2001《建筑低压电源电涌保护器选用安装验收及维护规程》CECS1742004《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑物防雷设计规范》GB50057-2000《有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ16-2008《防盗报警控制器通用技术条件》GB12663-90《安全防范系统通用图形符号》GA/T74-2000《安全防范工程程序与要求》GA/75-94《建筑电气工程施工质量验收规范》GB50303-2002《电子信息系统机房设计规范》GB50174-2008《电子计算机房施工质量验收规范》GB50462-2008《电子计算机场地通用规范》GB2887-2000《计算机机房用活动地板的技术要求》SJ/T10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。四、设计内容根据本工程功能需求，鄞州区交警大队指挥中心办公楼智能化弱电系统如下综合布线系统有线电视接收系统安全防范系统公共广播系统多媒体会议系统LED显示屏系统一卡通系统排队叫号系统电子信息机房系统UPS不间断电源系统弱电防雷接地系统触摸屏信息显示系统服务评价系统综合管路系统五、综合布线系统鄞州区交警大队指挥中心办公楼综合布线系统用以支持计算机网络及语音通信应用，采用先进的结构化综合布线。考虑到系统的先进性和布线系统适当超前的要求，本系统按照6类布线系统设计,系统由外网\内网、语音\监控网\数字电视和光纤点六部分组成.本工程综合布线系统共分为五个子系统：工作区子系统、水平子系统、管理间子系统、垂直主干子系统和设备间子系统。系统根据相关国内及国际标准设计安装及测试，系统汇总语音及数据系统的线路，从而组成一个模块化、系统化灵活性极高的综合布线系统，能够连接及支持语音、数据及图像信息。具体设计如下：1、工作区子系统：工作区子系统包括前端计算机和语音数据插座和面板，全部采用6类模块，便于数据和语音的互换。前端信息点位布置：根据每工作位1语音\1外网和1内网的原则布置，同时在各办公室预留一光纤点,监控点位根据安防系统摄像机点位布置。具体点位布置详见综合布线平面图。共计:621个外网点（含排队呼叫、LED点等）、593个内网点、601个语音点、186个监控点（不包括总平26个监控点）、75个数字电视点和10个光纤桌面点。2、水平子系统：水平子系统为从信息插座至楼层配线间的水平线缆，铜缆部分全...
