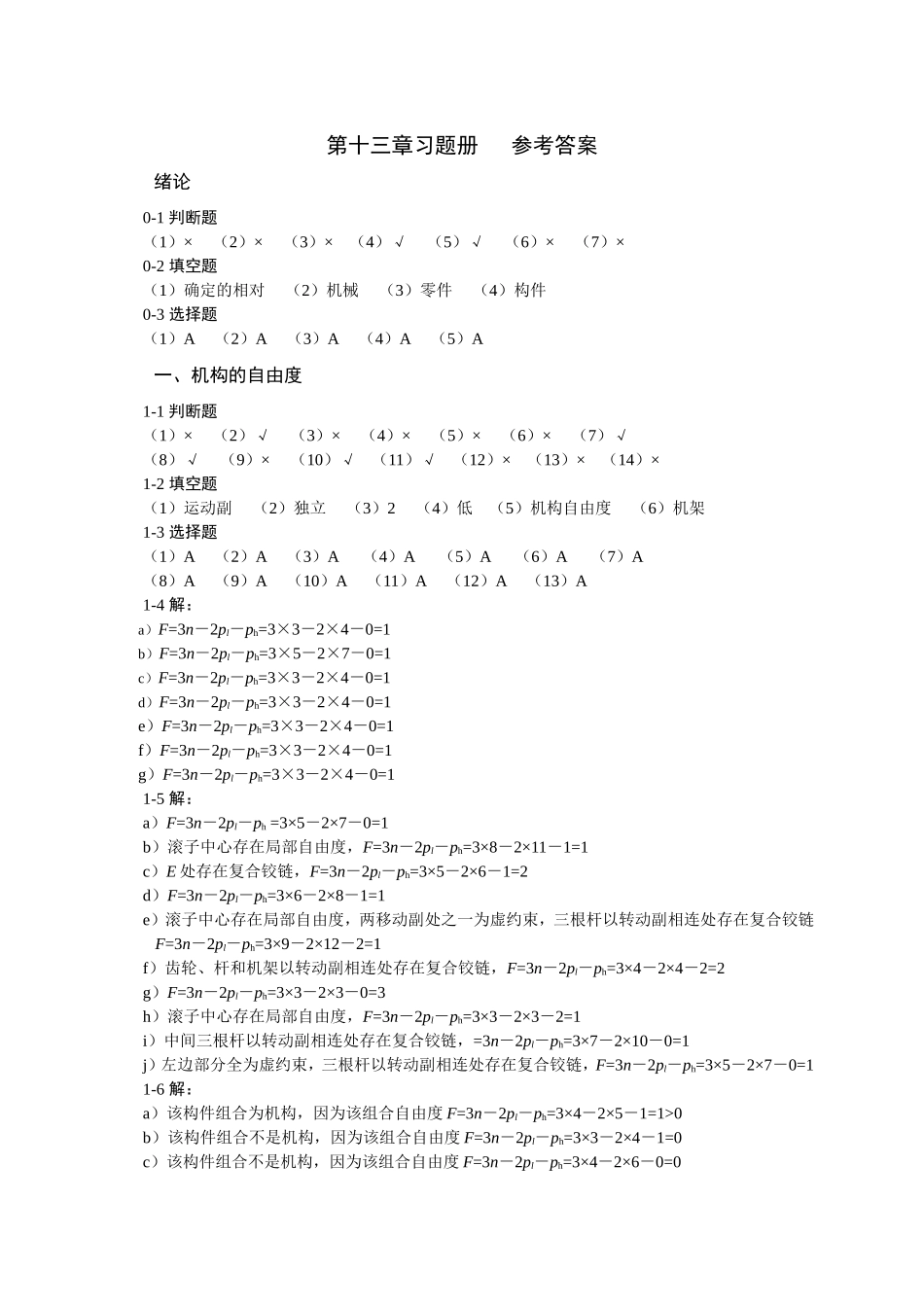

第十三章习题册参考答案绪论0-1判断题（1）×（2）×（3）×（4）√（5）√（6）×（7）×0-2填空题（1）确定的相对（2）机械（3）零件（4）构件0-3选择题（1）A（2）A（3）A（4）A（5）A一、机构的自由度1-1判断题（1）×（2）√（3）×（4）×（5）×（6）×（7）√（8）√（9）×（10）√（11）√（12）×（13）×（14）×1-2填空题（1）运动副（2）独立（3）2（4）低（5）机构自由度（6）机架1-3选择题（1）A（2）A（3）A（4）A（5）A（6）A（7）A（8）A（9）A（10）A（11）A（12）A（13）A1-4解：a）F=3n－2pl－ph=3×3－2×4－0=1b）F=3n－2pl－ph=3×5－2×7－0=1c）F=3n－2pl－ph=3×3－2×4－0=1d）F=3n－2pl－ph=3×3－2×4－0=1e）F=3n－2pl－ph=3×3－2×4－0=1f）F=3n－2pl－ph=3×3－2×4－0=1g）F=3n－2pl－ph=3×3－2×4－0=11-5解：a）F=3n－2pl－ph=3×5－2×7－0=1b）滚子中心存在局部自由度，F=3n－2pl－ph=3×8－2×11－1=1c）E处存在复合铰链，F=3n－2pl－ph=3×5－2×6－1=2d）F=3n－2pl－ph=3×6－2×8－1=1e）滚子中心存在局部自由度，两移动副处之一为虚约束，三根杆以转动副相连处存在复合铰链F=3n－2pl－ph=3×9－2×12－2=1f）齿轮、杆和机架以转动副相连处存在复合铰链，F=3n－2pl－ph=3×4－2×4－2=2g）F=3n－2pl－ph=3×3－2×3－0=3h）滚子中心存在局部自由度，F=3n－2pl－ph=3×3－2×3－2=1i）中间三根杆以转动副相连处存在复合铰链，=3n－2pl－ph=3×7－2×10－0=1j）左边部分全为虚约束，三根杆以转动副相连处存在复合铰链，F=3n－2pl－ph=3×5－2×7－0=11-6解：a）该构件组合为机构，因为该组合自由度F=3n－2pl－ph=3×4－2×5－1=1>0b）该构件组合不是机构，因为该组合自由度F=3n－2pl－ph=3×3－2×4－1=0c）该构件组合不是机构，因为该组合自由度F=3n－2pl－ph=3×4－2×6－0=0d）该构件组合为机构，因为该组合自由度F=3n－2pl－ph=3×3－2×4－0=1>0二、平面连杆机构2-1判断题（1）×（2）×（3）√（4）×（5）√（6）×（7）√（8）√（9）√（10）×（11）×（12）√（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）×（23）×（24）×（25）√2-2填空题（1）低（2）转动（3）3（4）连杆，连架杆（5）曲柄，摇杆（6）最短（7）曲柄摇杆（8）摇杆，连杆（9）2（10）＞（11）运动不确定（12）非工作时间（13）惯性（14）大（15）中的摆动导杆机构有，中的转动导杆机构无（16）机架（17）曲柄（18）曲柄滑块（19）双摇杆（20）双曲柄机构（21）无，有2-3选择题（1）A（2）C（3）B（4）A（5）B（6）B（7）A（8）C（9）A（10）A（11）A（12）C（13）C（14）A（15）A（16）A（17）A（18）A（19）A（20）A（21）A2-4解：a）双曲柄机构，因为40+110<70+90，满足杆长条件，并以最短杆为机架b）曲柄摇杆机构，因为30+130<110+120，满足杆长条件，并以最短杆的邻边为机架c）双摇杆机构，因为50+100>60+70，不满足杆长条件，无论以哪杆为机架都是双摇杆机构d）双摇杆机构，因为50+120=80+90，满足杆长条件，并以最短杆的对边为机架2-5解：（1）由该机构各杆长度可得lAB+lBC＜lCD+lAD，由此可知满足杆长条件，当以AB杆或AB杆的邻边为机架时该机构有曲柄存在（2）以lBC或lAD杆成为机架即为曲柄摇杆机构，以lAB杆成为机架即为双曲柄机构，以lCD杆成为机架即为双摇杆机构2-6解：（1）曲柄摇杆机构由题意知连架杆CD杆不是最短杆，要为曲柄摇杆机构，连架杆AB杆应为最短杆（0lCD+lAD，由此可得150mmlCD+lAB，由此可得300mm≤lAB<450mm③AB杆为最长杆（500mm≤lAB<1150mm）时，lAB+lAD>lCD+lBC，由此可得550mm
