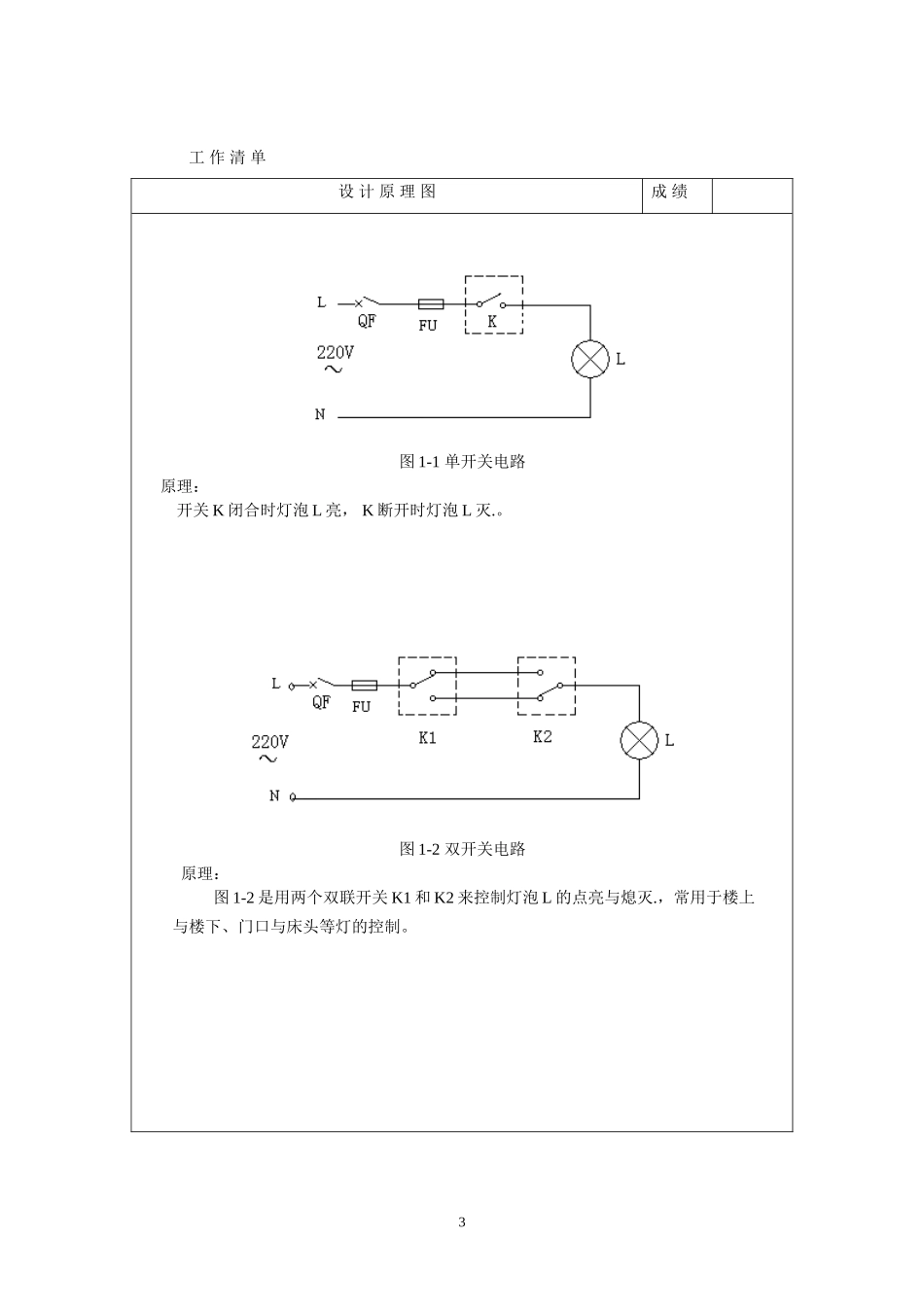

电工电子综合课程设计（答案）天津大学电气与自动化实验中心2008年8月1电工电子综合工程设计答案任务（一）（二）单、双开关电路的安装（1）工作计划任务名称：（一）单、双开关电路的安装序号工作计划成绩1设计原理图、布局图、计划完成时间实际完成时间2根据原理图选择元件，安装线槽、导轨、器件等，连接电路。计划完成时间实际完成时间3检查电路，经老师检查后接通电源，观察电路现象，如有故障，排除之后再重新观察。计划完成时间实际完成时间4整理实验器材，总结实验报告。计划完成时间实际完成时间材料清单序号名称型号规格数量厂商1空气开关C65N-C1010A/3P、400V/50H1Schneiderdectric梅兰日兰2熔断器座RT18-3232A/500V1MIRO3保险管RT182A/250V1上海沪工4双联开关A507510A/250V1新纪元电工5灯泡15W/250V16座灯口6A/250V17接线端子SAK800V2.5/EN3Weidmiiller8导线9102工作清单设计原理图成绩图1-1单开关电路原理：开关K闭合时灯泡L亮，K断开时灯泡L灭.。图1-2双开关电路原理：图1-2是用两个双联开关K1和K2来控制灯泡L的点亮与熄灭.，常用于楼上与楼下、门口与床头等灯的控制。3工作清单工作流程叙述成绩图1-3电路元件布局1.安装线槽、空气开关、保险、开关、灯座、端子等。2.分别按照图1-1和图1-2接线。3.装入2A保险管，用万用表检查电路无误后通电，观察电路工作情形。4任务（三）三相异步电动机点动控制任务名称：（三）三相异步电动机点动控制序号工作计划成绩1设计原理图、布局图、计划完成时间实际完成时间2根据原理图选择元件，安装线槽、导轨、器件等，连接电路。计划完成时间实际完成时间3检查电路，经老师检查后接通电源，观察电路现象，如有故障，排除之后再重新观察。计划完成时间实际完成时间4整理实验器材，总结实验报告。计划完成时间实际完成时间材料清单序号名称型号规格数量厂商1空气开关C65N-C1010A/3P、400V/50H1Schneiderdectric梅兰日兰2熔断器座RT18-3232A/500V1MIRO3保险管RT182A/250V1上海沪工4启动按钮ZB2-BE101C3A/240V1上海施耐德电器5急停按钮ZB2-BE102C3A/240V1上海施耐德电器6接触器LCID09MC79A/220V1上海施耐德电器7电动机JLS61-40.28A/380V1金钟电气8接线端子SAK800V2.5/EN若干Weidmiiller9导线105工作清单设计原理图成绩6图3-1三相异步电动机点动控制图3-1所示为一种三相异步电动机点动控制电路。左边为主电路，主电路由空气开关、接触器KM的主触点和电动机构成。右边为控制电路，控制电路由按钮SB和接触器KM的吸引线圈串联构成。工作时，首先合上空气开关，这时电动机不会运转，当按下按钮SB时，接触器线圈KM通电产生电磁力，KM的三个动合主触点吸合，使电动机与三相电源接通，起动运转，松开按钮SB，接触器KM的线圈断电失磁，主触点断开恢复常态，电动机断电停止运转，这就实现了电动机的点动控制。熔断器FU的作用是控制电路电源短路保护。工作流程叙述成绩7图3-2点动控制电路元件布局1.安装线槽、导轨、空气开关、保险、开关、接触器、按钮固定板、端子等。2.按照图3-1接线。3.用万用表检查电路无误后通电，观察电路工作情形。注：急停按钮、指示灯L1、L2备用。思考题：点动控制在工农业生产中经常用在吊装启动电动葫芦等。8任务（四）三相异步电动机基本起、停控制电路任务名称：（四）三相异步电动机基本起、停控制电路序号工作计划成绩1设计原理图、布局图、计划完成时间实际完成时间2根据原理图选择元件，安装线槽、导轨、器件等，连接电路。计划完成时间实际完成时间3检查电路，经老师检查后接通电源，观察电路现象，如有故障，排除之后再重新观察。计划完成时间实际完成时间4整理实验器材，总结实验报告。计划完成时间实际完成时间材料清单序号名称型号规格数量厂商1空气开关C65N-C1010A/3P、400V/50H1Schneiderdectric梅兰日兰2熔断器座RT18-3232A/500V1MIRO3保险管RT182A/250V1上海沪工4启动按钮ZB2-BE101C3A/240V1上海施耐德电器5停止按钮ZB2-BE102C3A/240V1上海施耐德电器6急停按钮ZB2-BE102C3A/240V1上海施耐德电器7接触器LCID09MC79A/220V1上海施耐德电器8电动机JLS61-40.28A/380V1金钟电气9指示灯XB2-BVM3C220V绿色1上海...
