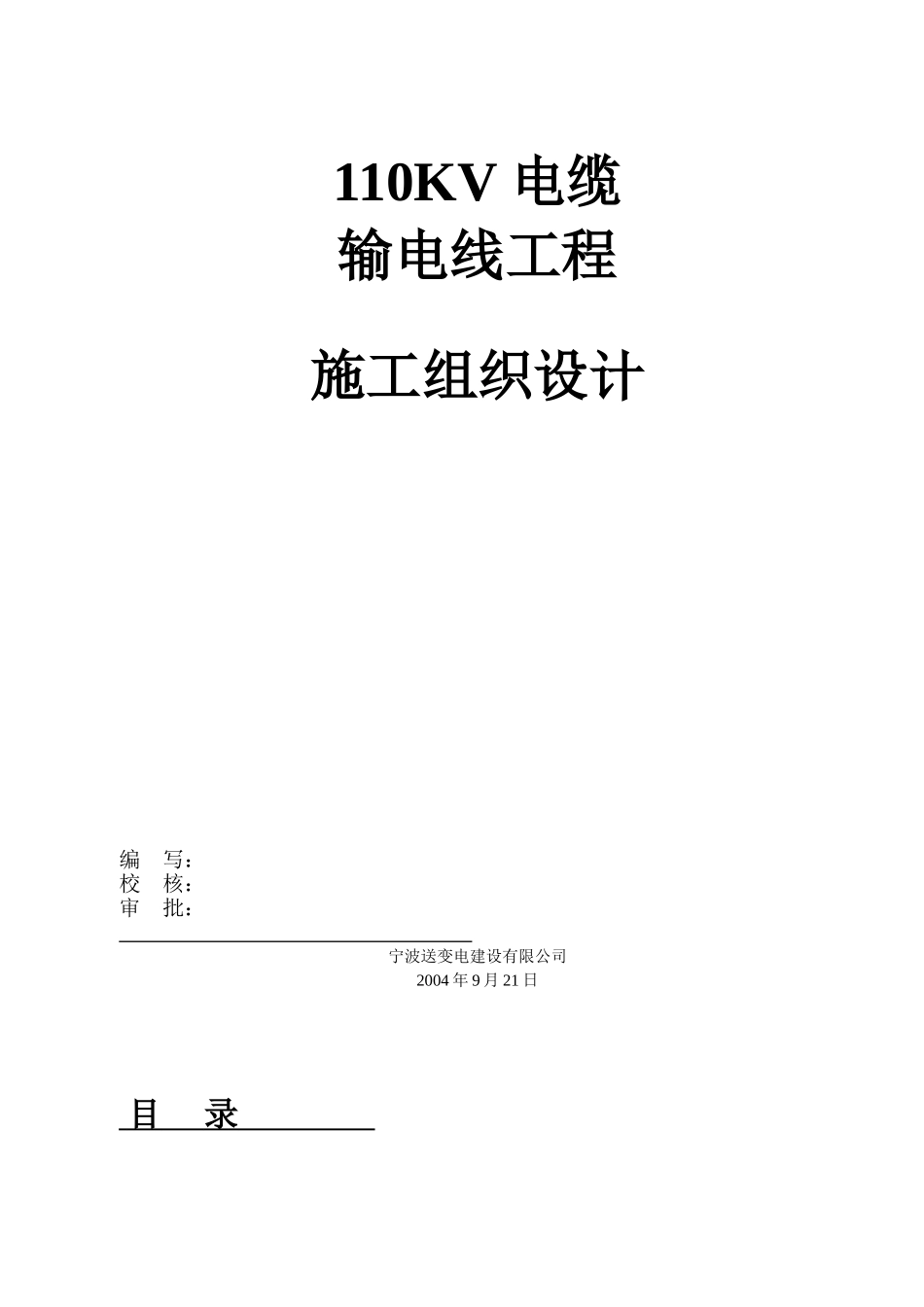

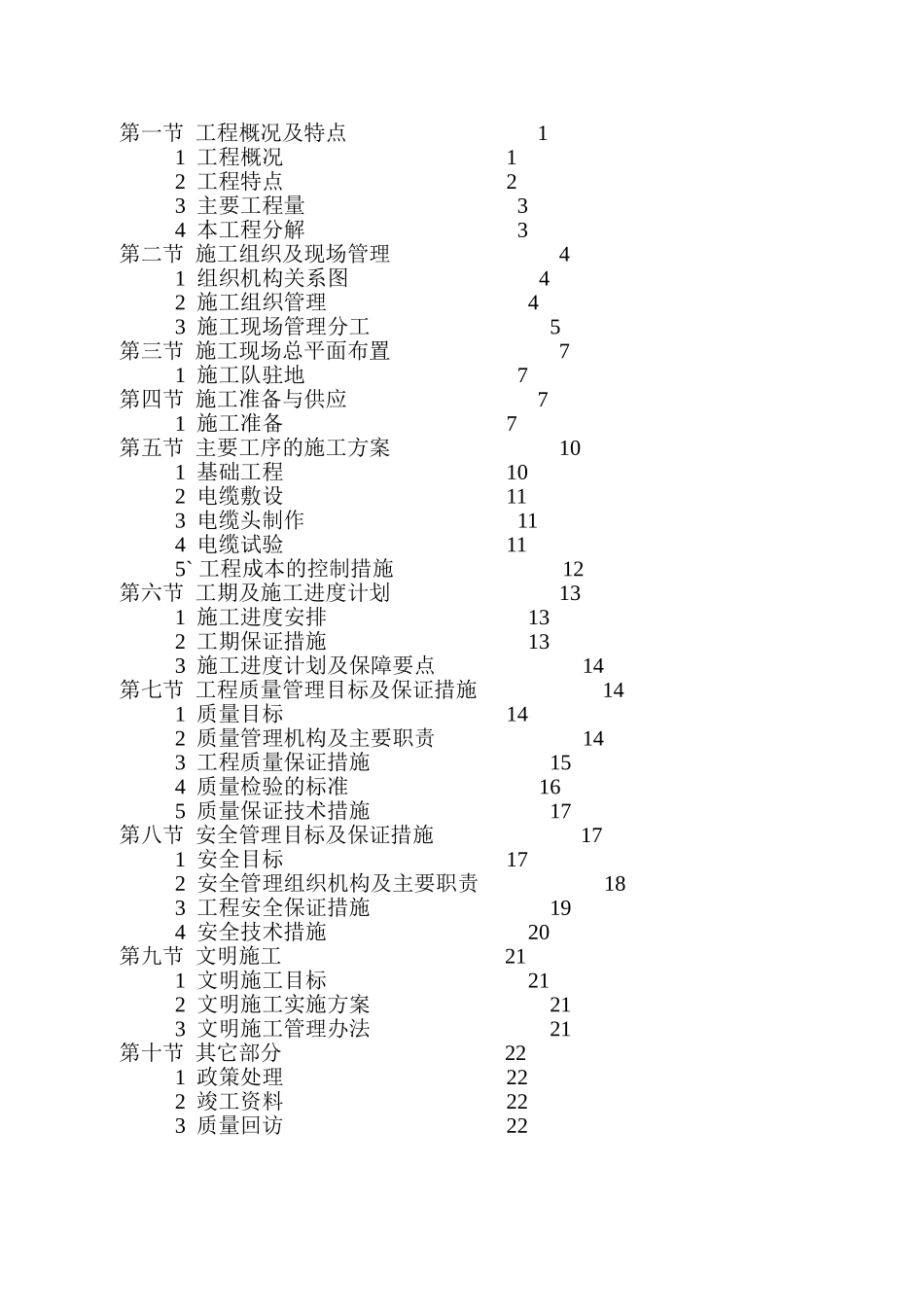

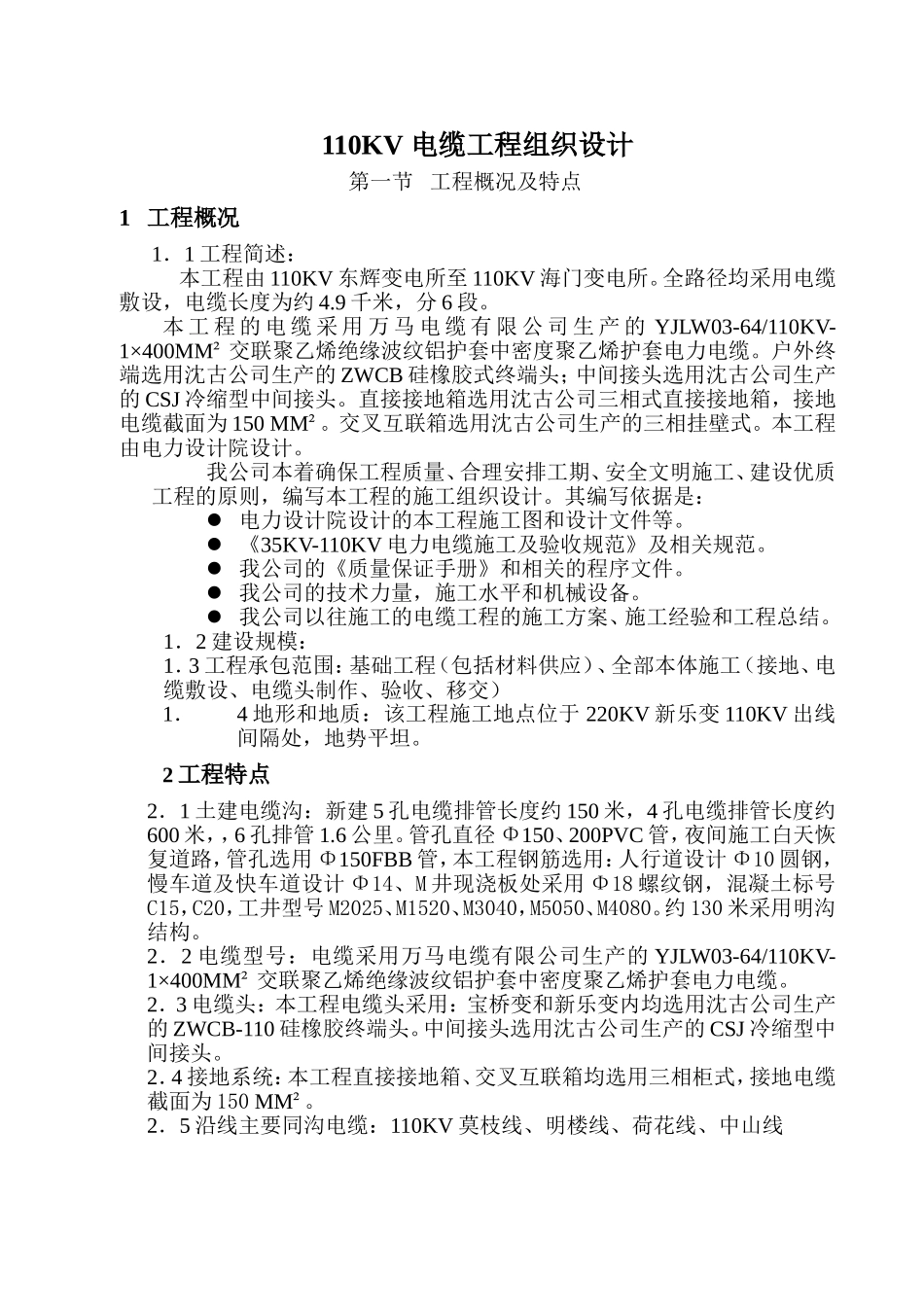

110KV电缆输电线工程施工组织设计编写：校核：审批：宁波送变电建设有限公司2004年9月21日目录第一节工程概况及特点11工程概况12工程特点23主要工程量34本工程分解3第二节施工组织及现场管理41组织机构关系图42施工组织管理43施工现场管理分工5第三节施工现场总平面布置71施工队驻地7第四节施工准备与供应71施工准备7第五节主要工序的施工方案101基础工程102电缆敷设113电缆头制作114电缆试验115`工程成本的控制措施12第六节工期及施工进度计划131施工进度安排132工期保证措施133施工进度计划及保障要点14第七节工程质量管理目标及保证措施141质量目标142质量管理机构及主要职责143工程质量保证措施154质量检验的标准165质量保证技术措施17第八节安全管理目标及保证措施171安全目标172安全管理组织机构及主要职责183工程安全保证措施194安全技术措施20第九节文明施工211文明施工目标212文明施工实施方案213文明施工管理办法21第十节其它部分221政策处理222竣工资料223质量回访22110KV电缆工程组织设计第一节工程概况及特点1工程概况1．1工程简述：本工程由110KV东辉变电所至110KV海门变电所。全路径均采用电缆敷设，电缆长度为约4.9千米，分6段。本工程的电缆采用万马电缆有限公司生产的YJLW03-64/110KV-1×400MM²交联聚乙烯绝缘波纹铝护套中密度聚乙烯护套电力电缆。户外终端选用沈古公司生产的ZWCB硅橡胶式终端头；中间接头选用沈古公司生产的CSJ冷缩型中间接头。直接接地箱选用沈古公司三相式直接接地箱，接地电缆截面为150MM²。交叉互联箱选用沈古公司生产的三相挂壁式。本工程由电力设计院设计。我公司本着确保工程质量、合理安排工期、安全文明施工、建设优质工程的原则，编写本工程的施工组织设计。其编写依据是：电力设计院设计的本工程施工图和设计文件等。《35KV-110KV电力电缆施工及验收规范》及相关规范。我公司的《质量保证手册》和相关的程序文件。我公司的技术力量，施工水平和机械设备。我公司以往施工的电缆工程的施工方案、施工经验和工程总结。1．2建设规模：1．3工程承包范围：基础工程（包括材料供应）、全部本体施工（接地、电缆敷设、电缆头制作、验收、移交）1．4地形和地质：该工程施工地点位于220KV新乐变110KV出线间隔处，地势平坦。2工程特点2．1土建电缆沟：新建5孔电缆排管长度约150米，4孔电缆排管长度约600米，，6孔排管1.6公里。管孔直径Φ150、200PVC管，夜间施工白天恢复道路，管孔选用Φ150FBB管，本工程钢筋选用：人行道设计Φ10圆钢，慢车道及快车道设计Φ14、M井现浇板处采用Φ18螺纹钢，混凝土标号C15，C20，工井型号M2025、M1520、M3040，M5050、M4080。约130米采用明沟结构。2．2电缆型号：电缆采用万马电缆有限公司生产的YJLW03-64/110KV-1×400MM²交联聚乙烯绝缘波纹铝护套中密度聚乙烯护套电力电缆。2．3电缆头：本工程电缆头采用：宝桥变和新乐变内均选用沈古公司生产的ZWCB-110硅橡胶终端头。中间接头选用沈古公司生产的CSJ冷缩型中间接头。2．4接地系统：本工程直接接地箱、交叉互联箱均选用三相柜式，接地电缆截面为150MM²。2．5沿线主要同沟电缆：110KV莫枝线、明楼线、荷花线、中山线3主要工程量序号名称型号和规定单位数量备注1混凝土C15M³1020.11C20M³1025.12M5M³55.282线路长度KM4.13电缆敷设XLPE1*400KM24.6沈古电缆45终端接头ZWCB-110套12日本古河中间接头CSJ-110套30日本古河4本工程分解：上述本体安装完成后，还应进行电缆高压试验。第二节施工组织及现场管理1组织机构关系图工程部经理：项目主管:前期办:物资部：基础施工队电缆队高试队质检组电缆安装土建部分电气部分电缆沟浇制工井制作接头井制作接地装置电缆敷设电缆头制作附件安装2施工组织管理：2.1本工程实行项目主管负责制，选派精干人员在施工现场组成，项目主管对本工程进行全面管理，以确保工程优质、按期完成。2.2本工程设项目主管一名，全面负责本工程施工组织实施工作。项目主管通过与前期办、物资部的协调及对基础施工队、电缆施工队、高压试验队、质检组的管理，对本工程的材料采供、施工安装、竣工移交等全过程的进度、质量、安全等...
