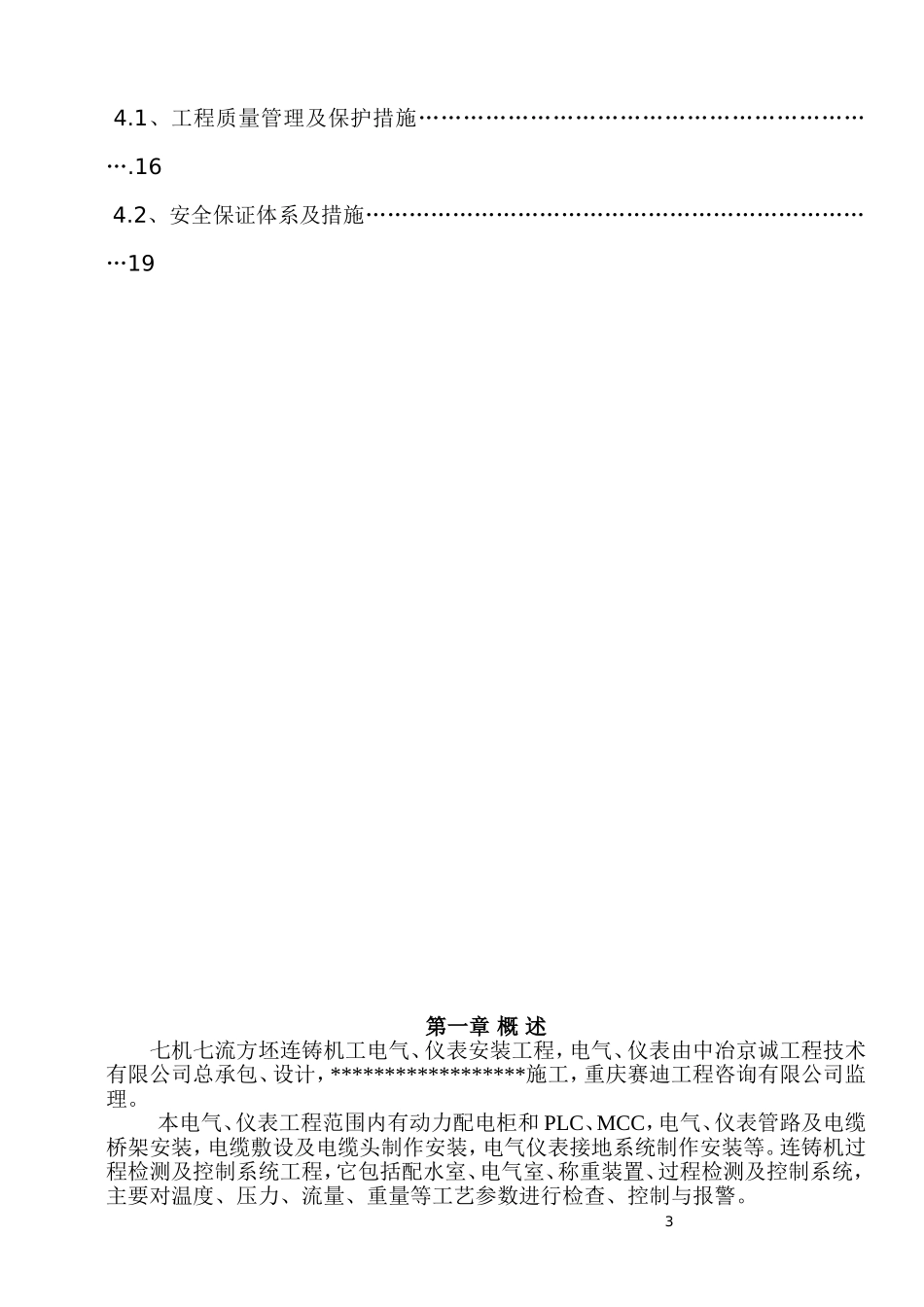

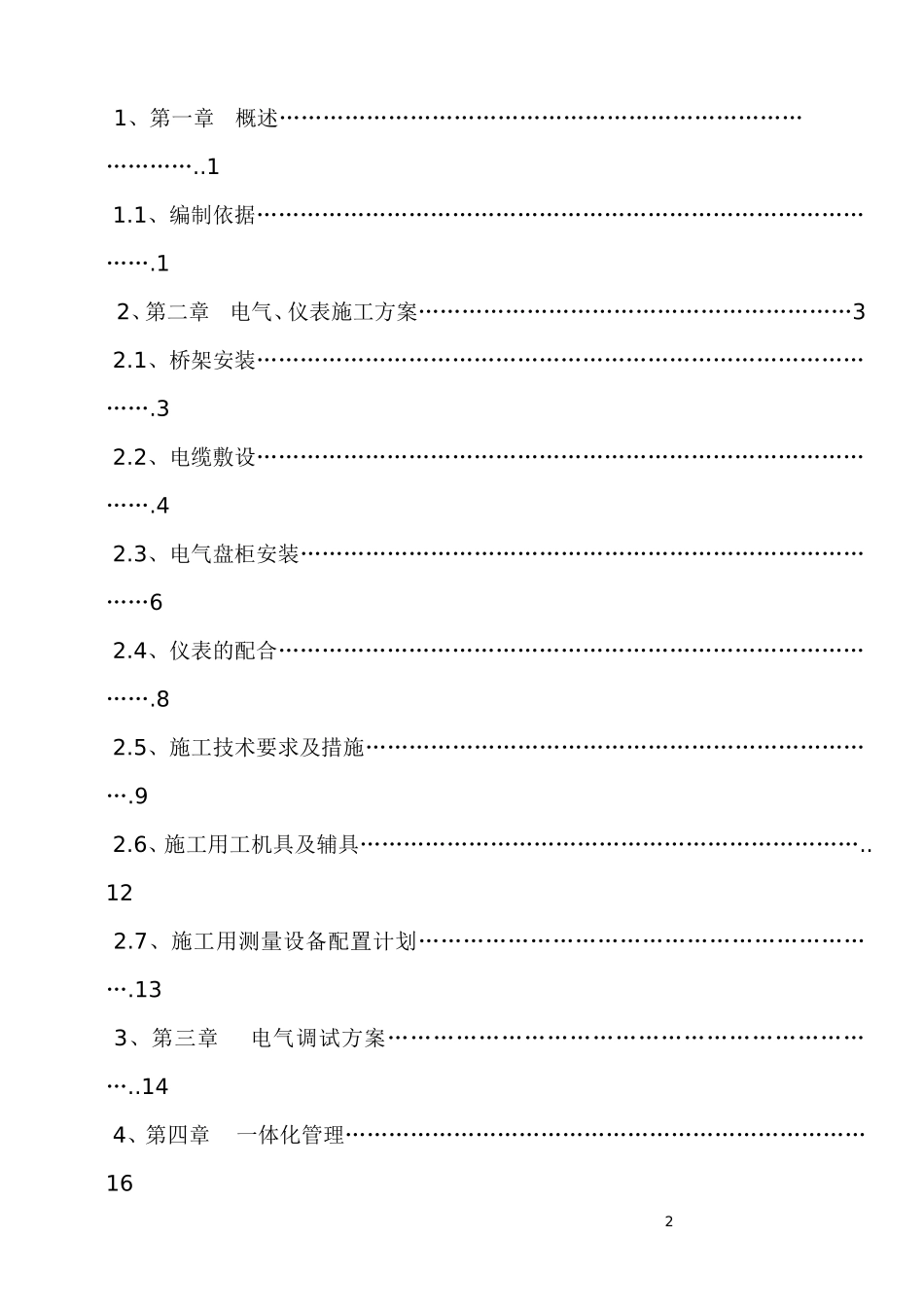

电气、仪表施工方案编制：审核：批准：目录11、第一章概述…………………………………………………………………………..11.1、编制依据……………………………………………………………………………….12、第二章电气、仪表施工方案……………………………………………………32.1、桥架安装……………………………………………………………………………….32.2、电缆敷设……………………………………………………………………………….42.3、电气盘柜安装…………………………………………………………………………62.4、仪表的配合…………………………………………………………………………….82.5、施工技术要求及措施……………………………………………………………….92.6、施工用工机具及辅具……………………………………………………………..122.7、施工用测量设备配置计划……………………………………………………….133、第三章电气调试方案…………………………………………………………..144、第四章一体化管理………………………………………………………………1624.1、工程质量管理及保护措施……………………………………………………….164.2、安全保证体系及措施………………………………………………………………19第一章概述七机七流方坯连铸机工电气、仪表安装工程，电气、仪表由中冶京诚工程技术有限公司总承包、设计，******************施工，重庆赛迪工程咨询有限公司监理。本电气、仪表工程范围内有动力配电柜和PLC、MCC，电气、仪表管路及电缆桥架安装，电缆敷设及电缆头制作安装，电气仪表接地系统制作安装等。连铸机过程检测及控制系统工程，它包括配水室、电气室、称重装置、过程检测及控制系统，主要对温度、压力、流量、重量等工艺参数进行检查、控制与报警。31、编制依据1）、根据***************技术有限公司施工图及国家施工及验收规范编制，施工图有：《方矩坯连铸机电气预埋图》（图号：118.15B11701D001），《方矩坯连铸机接地电气施工图》（图号：118.15B11701D002），《方矩坯连铸机照明电气施工图》（图号：118.15B11701D003），《方矩坯连铸机电缆桥架布置安装电气施工图》（图号：118.15B11701D004），《方矩坯连铸机大包回转台电气施工图》（图号：118.15B11701D005），《方矩坯连铸机中间罐车电气施工图》（图号：118.15B11701D006），《方矩坯连铸机电缆表》（图号：118.15B11701D007），《方矩坯连铸机本体电气施工图》（图号：118.15B11701D008），《方矩坯连铸机连铸车间电信设施》（图号：118.15B11803X001），《方坯连铸机本体过程检测与控制施工图》（图号：118.15B11604X001）。2）、国家规范：GB50397-2007冶金电气设备工程安装验收规范GB50131-2007自动化仪表工程施工及验收规范3）、施工材料及设备序号名称单位数量备注1电缆桥架米19002电气柜个633操作箱个244动力柜个945温度仪表个226压力仪表个767流量仪表个428调节阀个779称重装置个1010电缆米8000011槽钢T212角钢T113镀锌管T2第二章电气、仪表施工方案1桥架安装控制要点：横平竖直、整齐美观、安装牢固、接地可靠。安装工艺流程：5横臂安装桥架安装电缆敷设后安装盖板安装位置确定施工准备桥架运输及检查立柱安装（1）桥架安装前要与各专业会审，避开工艺管道，确定各层平面桥架安装的位置和走向，另外桥架安装位置还应避开出活动或高温的地方，同时应不影响行走和检修。（2）工艺线上安装的桥架应采用热镀锌或其它防腐性能好的桥架。桥架到货后要进行清点，检查规格型号应与设计要求相符，且无变形、脱漆、起皮等缺陷，各种安装附件应齐全。（3）首先安装桥架的立柱。立柱一般安装在混凝土基础或焊接在钢结构上，其间距应满足设计要求，一般大于2米。在桥架的转弯处、立上、立下处应适当增加立柱，以增加桥架的承载力。立柱安装应垂直于地面，允许偏差小于2‰。焊接处将焊渣除尽后刷红丹漆一遍，面漆两遍。（4）在特殊部位安装需对桥架或桥架盖板进行切割时，一律采用电动切割机或用其它机械工具进行切割，不可采用氧气乙炔切割，以免桥架变形，在切割处补刷银粉...
