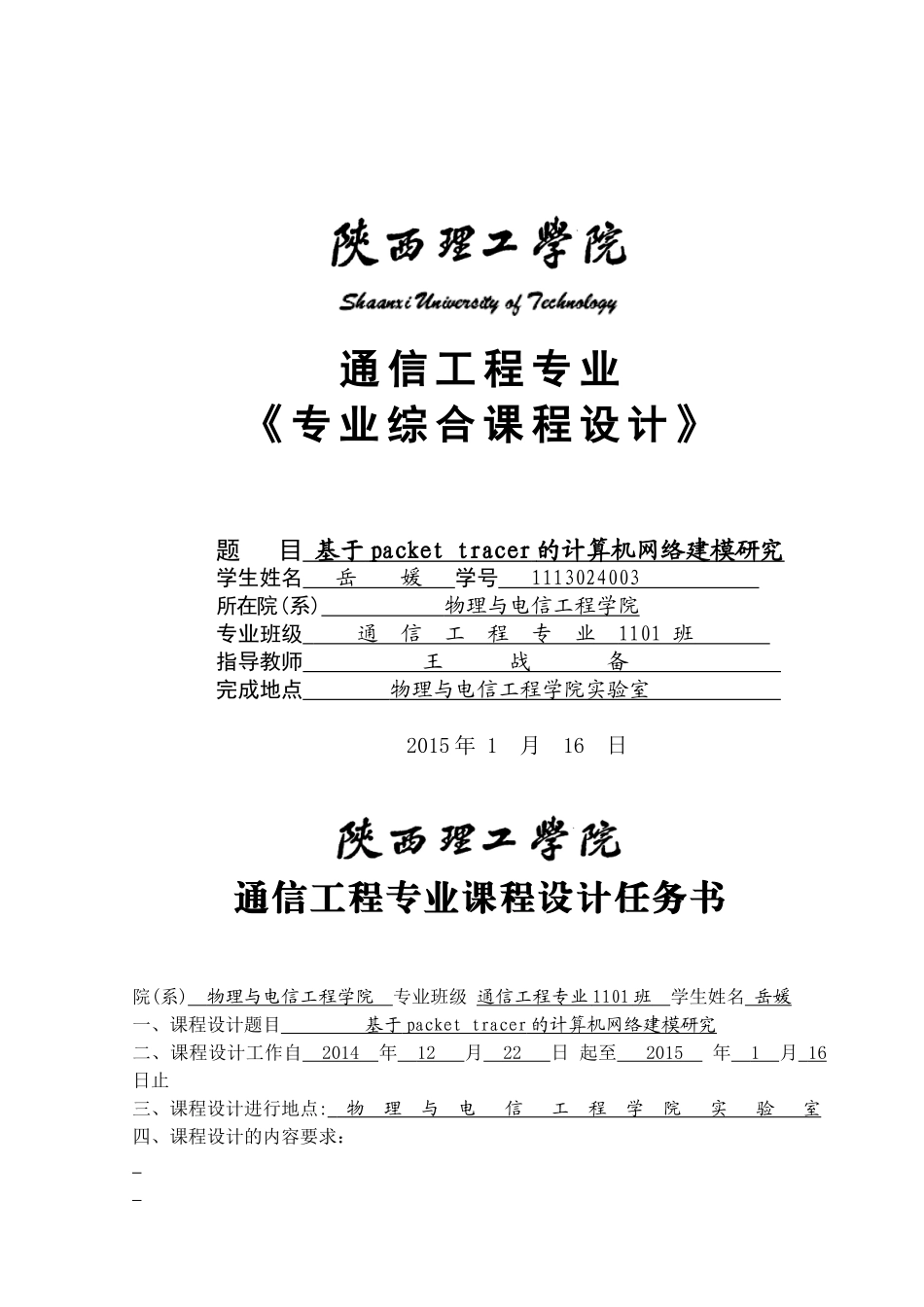

通信工程专业《专业综合课程设计》题目基于packettracer的计算机网络建模研究学生姓名岳媛学号1113024003所在院(系)物理与电信工程学院专业班级通信工程专业1101班指导教师王战备完成地点物理与电信工程学院实验室2015年1月16日通信工程专业课程设计任务书院(系)物理与电信工程学院专业班级通信工程专业1101班学生姓名岳媛一、课程设计题目基于packettracer的计算机网络建模研究二、课程设计工作自2014年12月22日起至2015年1月16日止三、课程设计进行地点:物理与电信工程学院实验室四、课程设计的内容要求：1.学习packettracer软件的安装及使用；2.在该软件环境下建立三层计算机网络模型，组建此模型至少含2个vlan；3.完成设备配置及网络功能测试；（1）同一vlan之间可以相互通信；（2）不同vlan之间不可以相互通信；（3）不同vlan之间可以相互通信。4.完成实习报告（含原理、组成框图、原理图步骤等），并计算机打印。指导教师王战备系(教研室)通信工程系接受任务开始执行日期2014年12月22日学生签名基于packettracer的计算机网络建模研究岳媛（陕西理工学院物理与电信工程学院通信1101班，陕西汉中723003）指导教师：王战备[摘要]采用VTP路由方法．基于PacketTracer仿真软件组建跨路由器的虚拟VLAN网络，设计模拟三层计算机网络模型拓扑图，分析三层交换机的端口设置、IP地址分配以及二层交换机、终端设备的配置命令和路由表信息。对虚拟网络进行仿真测试，实现相同VLAN间以及不同VLAN之间的通信。并对所设计好的网络模型进行实验验证．结果表明跨VLAN间通信的技术是可行的。[关键词]局域网网络通信-IIBasedonthepackettracercomputernetworkmodelingresearchYueYuan(Grade09,Class1,MajorofCommunicationEngineering，SchoolofPhysicsandtelecommunicationEngineeringofShaanxiUniversityofTechnology,Hanzhong723003,China)Tutor:WangZhanbei[Abstract]UsingVTProutingmethods.BasedonthePacketTracersimulationsoftwaretoformavirtualVLANnetworkacrossarouter,threelayerdesignsimulation-IIIcomputernetworktopologymodel,analysisofthethreelayerswitchport,IPaddressallocationandlayer2switches,terminalequipmentconfigurationcommandsandroutingtableinformation.Simulationtestofvirtualnetwork,realizesthecommunicationbetweenthesameVLAN,andthecommunicationbetweendifferentvlans.AndonapersonalcomputerPacketTracerequipmentexperiment.TheresultsshowedthatcrosscommunicationbetweenVLANtechnologyisfeasible.[Keywords]VlanNetworkcommunication-IV《通信工程专业综合课程设计》目录摘要.........................................................1Abstract...............................................................................................................II1．绪论..............................................................................................................21.1课题背景...............................................................................................21.1.1三层计算机网络的功能要求....................................................21.1.2运行环境....................................................................................21.2设计原则...............................................................................................22总体设计..........................................................................................................42.1总体方案...............................................................................................42.2方案比较...............................................................................................43设备介绍及配置..............................................................................................63.1交换机............................................
