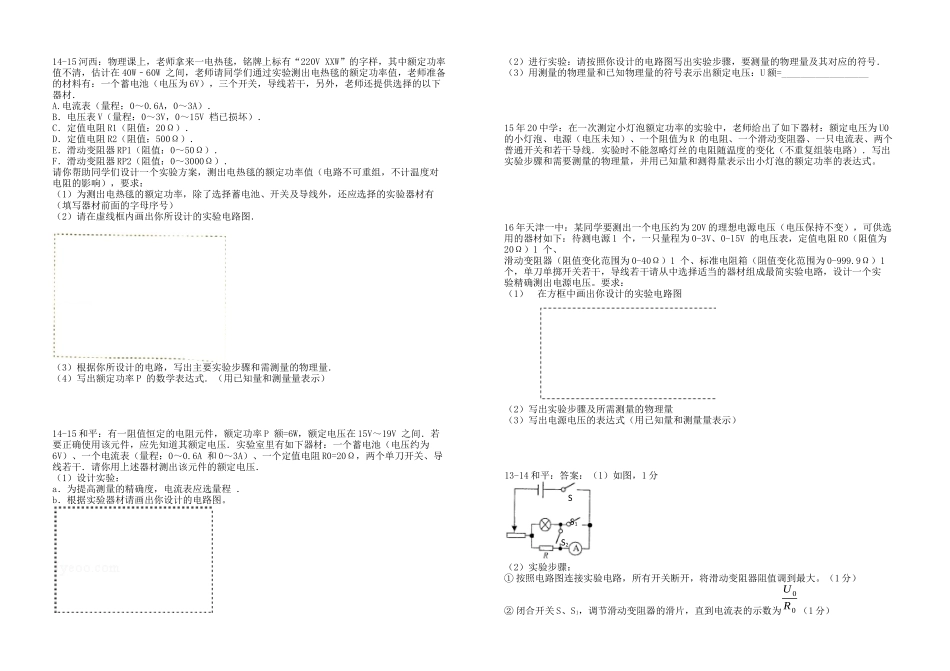

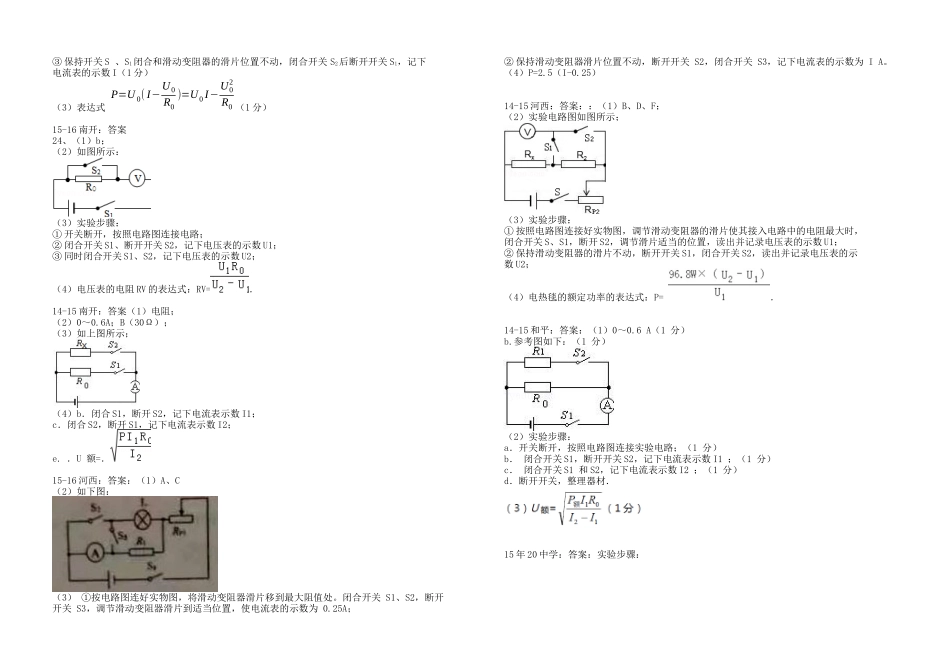

单电表测电阻实验设计专题练习13-14和平：小明在测量一个额定电压为U0的小灯泡的额定电功率的实验中，应利用如图11所示的器材，但发现缺少电压表，她又找到一个已知电阻R0、若干开关和导线。请你帮助她设计出实验电路图（不重复组装电路），写出实验步骤和需要测量的物理量，并用已知量和测得量表示出小灯泡的额定功率的表达式。15-16南开：在电学实验中，往往认为电压表对测量的电路没有影响，事实上电压表有大的电阻值Rv，在电路中有很小的电流通过电压表，电压表的示数就是这很小的电流与其内阻Rv的乘积。现在要测量一个电压表的电阻Rv（大约2KΩ~3KΩ）的阻值，物理实验室中已有实验器材：2节干电池（电压未知）、已知定值电阻Ro=3KΩ、开关多个、导线若干。另外，提供可选择的实验器材有2个：a.电流表(0~0.6A，分度值0.02A)1Ab.电压表Vi(0~3V，分度值0.1V)请你利用已有实验器材，参照题中给出的信息，再从提供选择的2个实验器材中选择出1个合适的器材实际实验方案，准确测量电压表的电阻Rv的阻值。实验方案：（1）选择的实验器材（填器材的序号）。（2）画出实验电路图（实验中电路连接一次，元件不可拆接）。（3）写出实验步骤并用字母表示出测量的物理量。（4）写出电压表的内阻Rv的表达式。14-15南开：某工厂装配车间有一个纯电阻元件，其上标有“1*V，6W”字样，其中额定电压值不清，估计在10V～19V之间，若要正确使用这个元件，需找出它的额定电压值．现在实验室中有以下实验器材：一个蓄电池（电压约6V），一只电流表A（量程：0～O.6A，0～3A），两个开关，导线若干．另外，还有可供选择的定值电阻R0，分别为：A.1ΩB.30ΩC.500ΩD.1kΩ．请你利用上述器材，通过实验测量，找出此元件的额定电压值．（1）根据学过的电功率公式，只要测量出元件的某一物理量，即可计算出它的额定电压值；（2）为较准确地测量，电流表的量程应选．选用的定阻电阻R0（要求从四个电阻中任选一个）为；（3）在方框中画出实验电路图．（4）按照你设计的电路图，补全下列实验步骤，并写出实验中要测量的物理量（用字母表示）．a．连接电路．b．c．d．断开电路，整理器材．e．用测得的物理量和已知物理量计算元件额定电压的公式为：U额=．15-16河西：物理课上，老师让同学们学们测一个小灯泡的额定功率。已知小灯泡的额定的额定电压为2.5V，额定功率约为1.5W。老师准备准备的器材有：老师准备的器材有：一个蓄电池（（电压约为6V），一块电流表（量程：0-0.60.6A，0-3A），三个开关，若干导线。另外，老师还老师还提供以下可供选择的器材：A、定值电阻R1（阻值：10Ω）；；B、定值电阻R2（阻值：200Ω）；）；C、滑动变阻器RP1（铭牌：20Ω1A）；D、滑动变阻器RP2（铭牌：50Ω0.5A）；请你帮助同学们设计一个实验方案案，测出小灯泡的额定功率（电路不可重组、不能忽能忽略温度对灯丝电阻的影响）。要求：（1）为测出小灯泡的额定功率，除了选择蓄电池、电流表、开关及导线外，还应选择的实验器材有___________________________________；（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图；（3）根据你所设计的电路，写出主要的实验步骤和需测量的物理量；（4）写出额定功率P的数学表达式（用已知量和测量量表示）。14-15河西：物理课上，老师拿来一电热毯，铭牌上标有“220VXXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A.电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（...
