管道试压冲洗方案VIP免费

管道试压冲洗方案_第1页
1/11

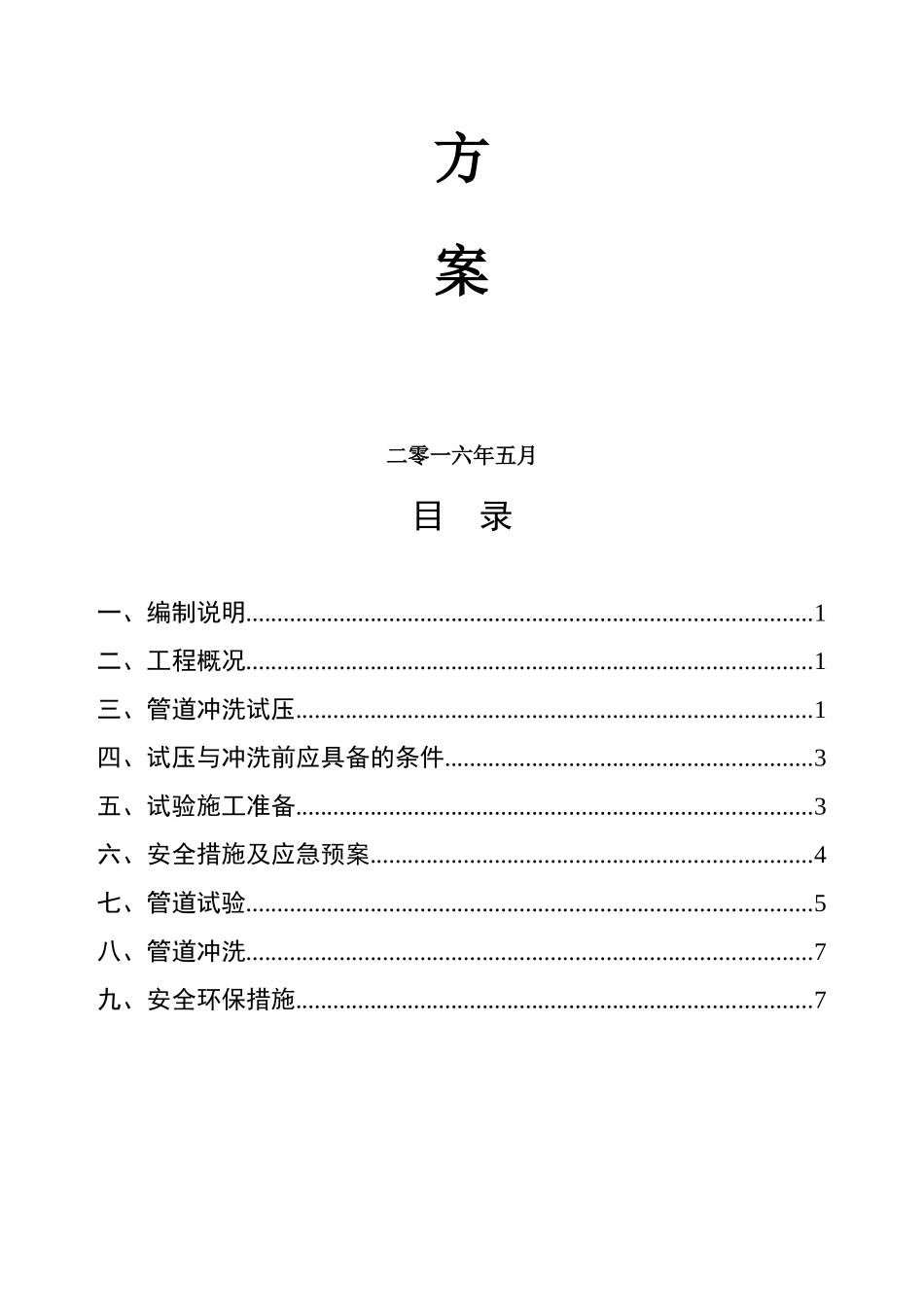

管道试压冲洗方案_第2页
2/11
管道试压冲洗方案_第3页
3/11
哈尔滨奥特莱斯城商业综合体义乌中国小商品城东北市场(一期工程)暖通工程管道试压与冲洗方案二零一六年五月目录一、编制说明...........................................................................................1二、工程概况...........................................................................................1三、管道冲洗试压...................................................................................1四、试压与冲洗前应具备的条件...........................................................3五、试验施工准备...................................................................................3六、安全措施及应急预案.......................................................................4七、管道试验...........................................................................................5八、管道冲洗...........................................................................................7九、安全环保措施...................................................................................7一、编制说明1.1、本方案为哈尔滨奥特莱斯城商业综合体义乌中国小商品城东北市场(一期工程)暖通工程水管道试压与冲洗方案。1.2、本方案编制依据《通风与空调工程施工质量验收规范》GB50243-2002《通风与空调工程施工规范》GB50738-2011《工业管道工程施工规范》GB50235-2010《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-2010《风机、压缩机、泵安装工程施工验收规范》GB50275-2010《现场设备、工业管道焊接工程施工规范》GB50236-2011《建筑安装安全操作技术规程》《黑龙江省建筑工程施工质量验收标准》DB23/711~724-2003《本工程设计图纸》二、工程概况2.1、本工程为哈尔滨奥特莱斯城商业综合体义乌中国小商品城东北市场一期工程,建筑面积:177231.96m,建筑高度20.700m,建筑物地下一层地上四层,消防类别多层商业建筑。2.2、本工程夏季供冷由空调系统负担.冬季供热商业由空调负担,设备用房及楼梯间由散热器系统负担,(详见供热图)。2.3、本建筑物地下一层,地上四层,是一栋商用综合性建筑。根据建筑结构各层分别划分为A区、B区、C区三个分区,建筑物地下一层设置商用店面及设备用房,首层至四层为商用市场店面,首层至四层A、B区为独立商铺;四层C区为餐饮及厨房;五层为架空设备机房层。三、管道冲洗试压3.1、目前本工程所有暖通水管管道均已安装完成,现需对水管管道进行清洗、试压操作,1试压的管道从DN600到DN20不等,管道选用材质为无缝钢管和镀锌钢管两种材质,试压的管道长度总长为16000米左右。根据本工程暖通水管管道布置及工程特点,管道冲洗分系统划分区域进行,地下室制冷机房分集水器经立管至四层水平管道,然后进入屋面空调机房为一个系统。地下室制冷机房经地下室水平管道至风机盘管为1个系统,区域划分三个:A区、B区C区。分集水器至屋面机房系统,管道冲洗时水不进入设备内,在制冷机房母管处安装三个连通阀,进行水循环。四层DN400水平管两处上跨弯,在跨弯下方安装两个泄水点管径为DN80。四层其他泄水点为地下室分集水器原安装排污作为泄水。空调水管管道分区、分层冲洗、试压计划表序号日期项目区域人员配置现场负责人备注12016年5月5日-5月8日冲洗四层A、B、C区6人白亮22016年5月8日-5月10日地下室制冷机房6人32016年5月10日-5月11日打压四层B、C区6人42016年5月11日-5月12日四层A区6人52016年5月13日-5月14日地下室制冷机房6人62016年5月14日-5月15日冲洗冷却水系统6人72016年5月15日-5月16日打压冷却水系统6人82016年5月16日-5月18日冲洗地下室冷冻水管6人92016年5月18日-5月21日打压地下室冷冻水管6人3.2、对相对独立的局部区域的管道进行试压。在试验压力下,稳压10min,压力不得下降,再将系统压力降至工作压力,在60min内压力不得下降、外观无渗漏为合格。系统试压:在各分区管道与系统主...
