冲压模具设计课题汇编VIP免费

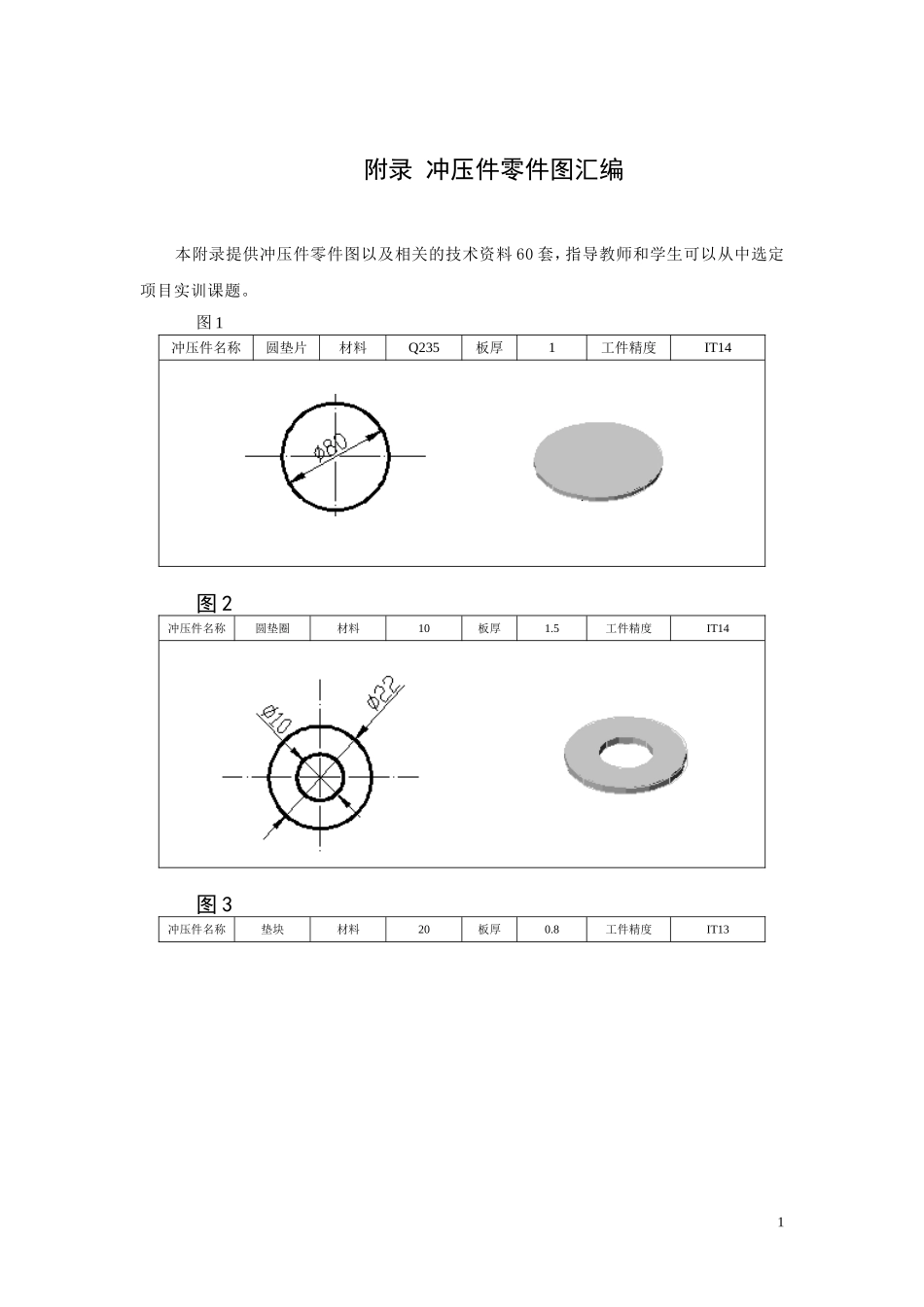

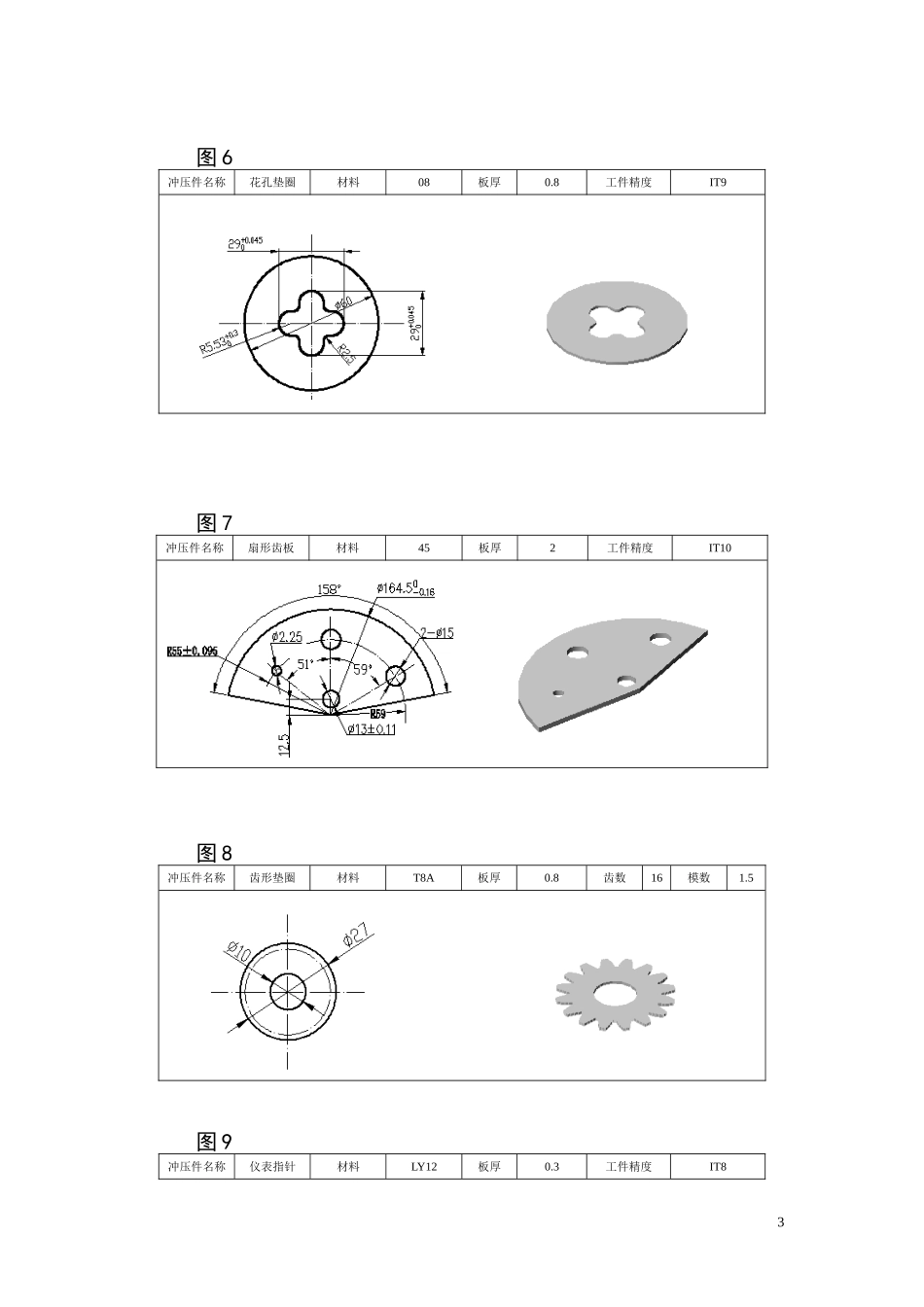

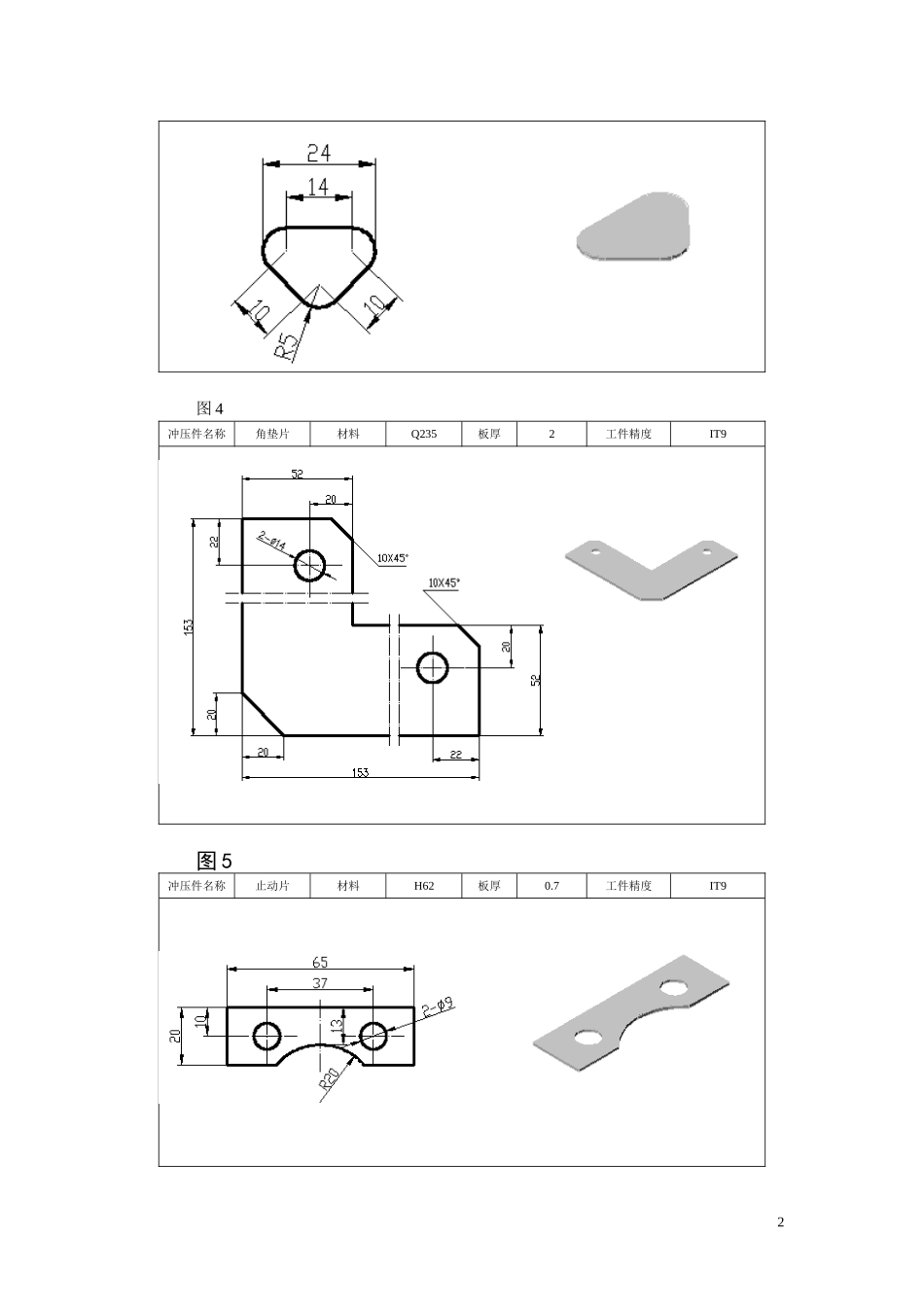

附录冲压件零件图汇编本附录提供冲压件零件图以及相关的技术资料60套，指导教师和学生可以从中选定项目实训课题。图1冲压件名称圆垫片材料Q235板厚1工件精度IT14图2冲压件名称圆垫圈材料10板厚1.5工件精度IT14图3冲压件名称垫块材料20板厚0.8工件精度IT131图4冲压件名称角垫片材料Q235板厚2工件精度IT9图5冲压件名称止动片材料H62板厚0.7工件精度IT92图6冲压件名称花孔垫圈材料08板厚0.8工件精度IT9图7冲压件名称扇形齿板材料45板厚2工件精度IT10图8冲压件名称齿形垫圈材料T8A板厚0.8齿数16模数1.5图9冲压件名称仪表指针材料LY12板厚0.3工件精度IT83图10冲压件名称压圈材料QSn4-4-2.5板厚0.2工件精度IT11图11冲压件名称导电片材料T2板厚0.3工件精度IT10图12冲压件名称异形垫片材料H68板厚0.15工件精度IT134图13冲压件名称镶条材料H68板厚0.1工件精度IT10图14冲压件名称谐振窗材料H62板厚0.2工件精度IT9图15冲压件名称塑料薄膜材料PVC板厚0.05工件精度IT115图16冲压件名称硅钢片材料DR510板厚1工件精度IT9图17冲压件名称小垫片材料Q235板厚1工件精度IT116图18冲压件名称云母片材料云母片板厚0.8工件精度IT11图19冲压件名称摩擦片材料15钢镀锡板厚0.6工件精度IT10图20冲压件名称坯块材料L3板厚8工件精度IT12图21冲压件名称凸轮材料20板厚6工件精度IT107图22冲压件名称V形件材料10板厚3板宽7图23冲压件名称U形螺柱材料Q235Φ10圆钢工件精度IT9图24冲压件名称U形件材料15板厚1.5板宽108图25冲压件名称圆环材料Q235板厚2板宽8图26冲压件名称开口环材料H62板厚0.5板宽6图27冲压件名称铰链卷材料10板厚1.2板宽3.5图28冲压件名称双卷筒材料H68板厚0.5工件精度IT109图29冲压件名称开口销材料Q195板厚0.6工件精度IT11图30冲压件名称压线卡滑轮材料Q235板厚0.5工件精度IT11图31冲压件名称弹性夹材料硅锰青铜板厚1板宽410图32冲压件名称压板材料20板厚2工件精度IT11图33冲压件名称弹性卡材料08板厚0.8工件精度IT911图34冲压件名称链节材料Q235直径φ2工件精度IT12图35冲压件名称架板材料Q235板厚2工件精度IT12图36冲压件名称弯架板材料20板厚1.2工件精度IT1212图37冲压件名称弯板材料15板厚2.0工件精度IT12图38冲压件名称弯板材料Q235板厚1工件精度IT12图39冲压件名称弯板材料Q235板厚1.0工件精度IT1213图40冲压件名称双向弯板材料Q235板厚1.0工件精度IT12图41冲压件名称60度弯板材料10板厚1工件精度IT11图42冲压件名称筒材料79NiMo4板厚1工件精度IT1114图43冲压件名称圆筒材料08F板厚1.2工件精度IT11图44冲压件名称翻边盒材料铝L5板厚1.2工件精度IT12图45冲压件名称盖材料08A1-ZF板厚0.5工件精度IT1215图46冲压件名称变薄拉深筒材料08A1-ZF板厚0.5工件精度IT12图47冲压件名称翻边圆筒材料08A1-ZF板厚1.0工件精度IT11图48冲压件名称漏盖材料铝L3板厚2工件精度IT1216变薄拉深C尺寸工序毛坯12345d2823.32322.722.422.1D36.429.827.8826.124.824.2H21.534.7436287>96.5R633333图49冲压件名称方盖材料硬铝LY12板厚0.6工件精度IT11图50冲压件名称深筒材料08A1-ZF板厚1.5工件精度IT1217图51冲压件名称套环材料08F板厚0.8工件精度IT12图52冲压件名称压延圈材料10板厚1.5工件精度IT1218图53冲压件名称工字筒材料08A1-HF板厚1.2工件精度IT12图54冲压件名称变径筒材料Q235板厚1工件精度IT1119图55冲压件名称支架材料10板厚0.8工件精度IT12图56冲压件名称弯垫板材料10板厚1.5工件精度IT10图57冲压件名称卡板材料10板厚0.8工件精度IT920图58冲压件名称支撑桶材料08F-ZF板厚1.2工件精度IT11图59冲压件名称矩形盒材料08F-HF板厚0.6工件精度IT12图60冲压件名称端盖材料08F板厚1.5工件精度IT1221图61：垫片材料：A3，板厚：1.5图62，防转垫圈材料：A3，板厚：1.5图63，垫片22材料：Q235，板厚：2.0图64，弯板材料：Q235，板厚：1.0图65，盒盖材料：08F，板厚：1.023
