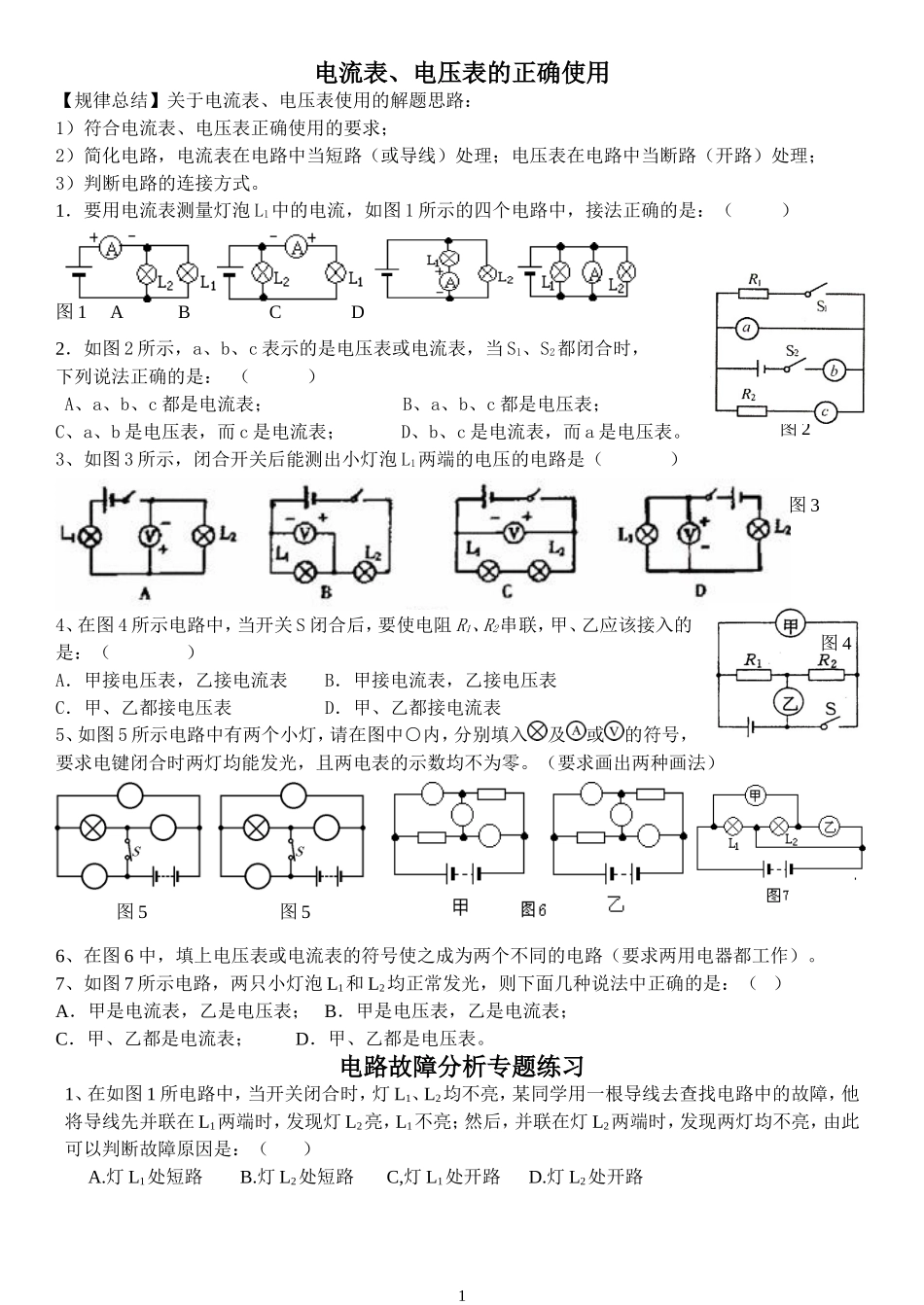

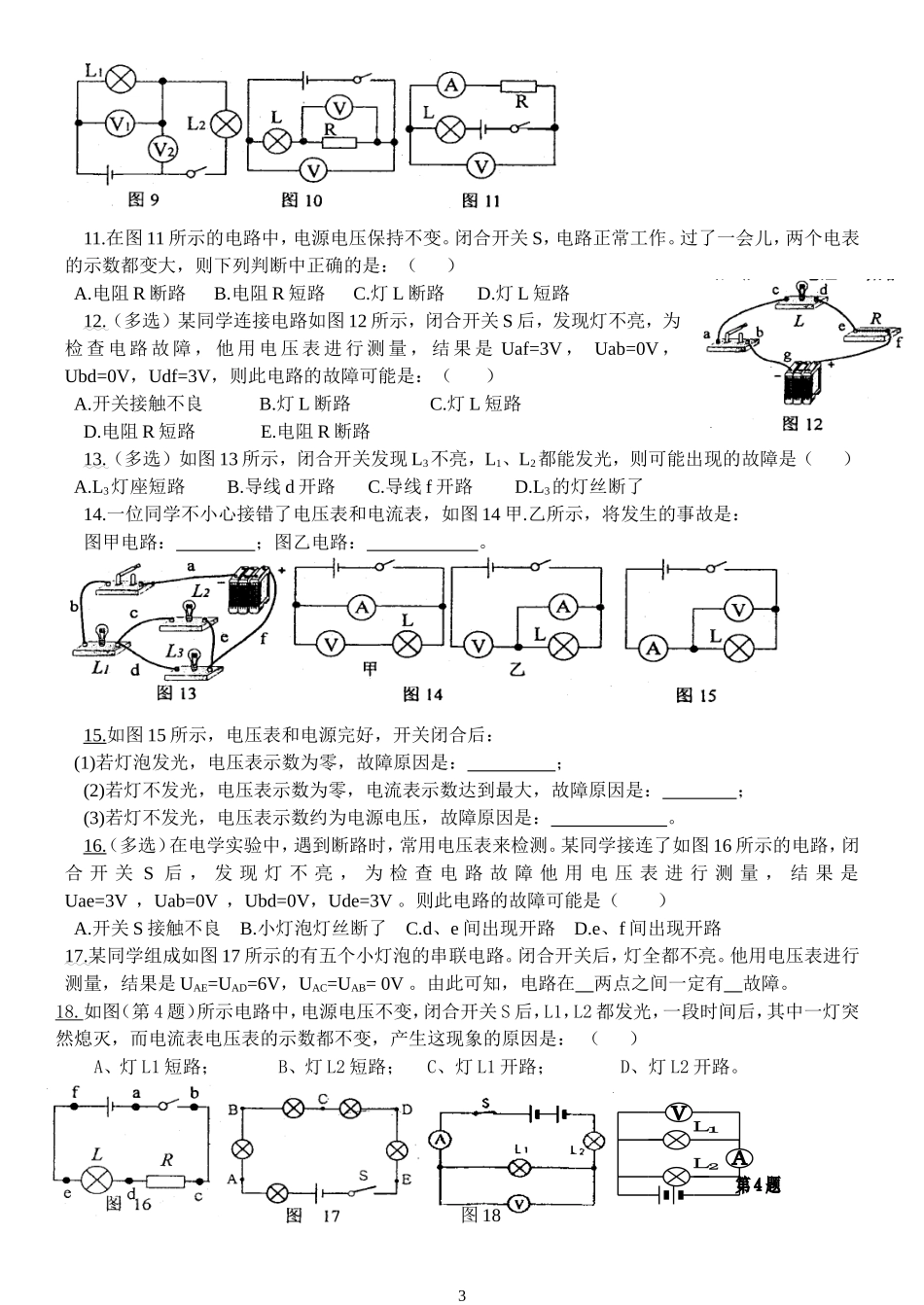

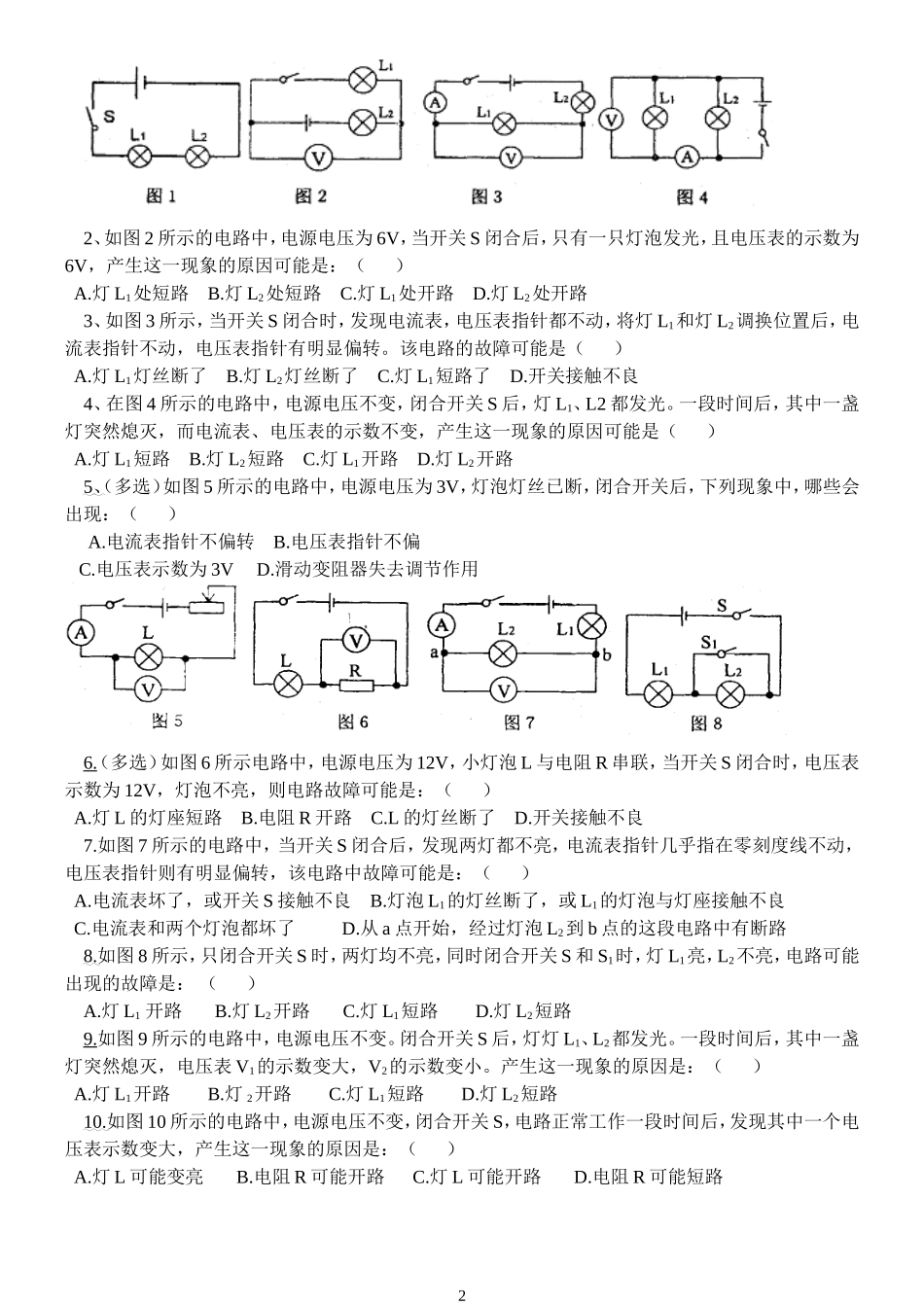

电流表、电压表的正确使用【规律总结】关于电流表、电压表使用的解题思路：1）符合电流表、电压表正确使用的要求；2）简化电路，电流表在电路中当短路（或导线）处理；电压表在电路中当断路（开路）处理；3）判断电路的连接方式。1．要用电流表测量灯泡L1中的电流，如图1所示的四个电路中，接法正确的是：（）2．如图2所示，a、b、c表示的是电压表或电流表，当S1、S2都闭合时，下列说法正确的是：（）A、a、b、c都是电流表；B、a、b、c都是电压表；C、a、b是电压表，而c是电流表；D、b、c是电流表，而a是电压表。3、如图3所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）4、在图4所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是：（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表5、如图5所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。（要求画出两种画法）6、在图6中，填上电压表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）。7、如图7所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表；B．甲是电压表，乙是电流表；C．甲、乙都是电流表；D．甲、乙都是电压表。电路故障分析专题练习1、在如图1所电路中，当开关闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路中的故障，他将导线先并联在L1两端时，发现灯L2亮，L1不亮；然后，并联在灯L2两端时，发现两灯均不亮，由此可以判断故障原因是：（）A.灯L1处短路B.灯L2处短路C,灯L1处开路D.灯L2处开路1图2图3图1ABCD图3图4图5图52、如图2所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是：（）A.灯L1处短路B.灯L2处短路C.灯L1处开路D.灯L2处开路3、如图3所示，当开关S闭合时，发现电流表，电压表指针都不动，将灯L1和灯L2调换位置后，电流表指针不动，电压表指针有明显偏转。该电路的故障可能是（）A.灯L1灯丝断了B.灯L2灯丝断了C.灯L1短路了D.开关接触不良4、在图4所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路5、（多选）如图5所示的电路中，电源电压为3V，灯泡灯丝已断，闭合开关后，下列现象中，哪些会出现：（）A.电流表指针不偏转B.电压表指针不偏C.电压表示数为3VD.滑动变阻器失去调节作用6.（多选）如图6所示电路中，电源电压为12V，小灯泡L与电阻R串联，当开关S闭合时，电压表示数为12V，灯泡不亮，则电路故障可能是：（）A.灯L的灯座短路B.电阻R开路C.L的灯丝断了D.开关接触不良7.如图7所示的电路中，当开关S闭合后，发现两灯都不亮，电流表指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中故障可能是：（）A.电流表坏了，或开关S接触不良B.灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良C.电流表和两个灯泡都坏了D.从a点开始，经过灯泡L2到b点的这段电路中有断路8.如图8所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是：（）A.灯L1开路B.灯L2开路C.灯L1短路D.灯L2短路9.如图9所示的电路中，电源电压不变。闭合开关S后，灯灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，电压表V1的示数变大，V2的示数变小。产生这一现象的原因是：（）A.灯L1开路B.灯2开路C.灯L1短路D.灯L2短路10.如图10所示的电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，产生这一现象的原因是：（）A.灯L可能变亮B.电阻R可能开路C.灯L可能开路D.电阻R可能短路211.在图11所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两个电表的示数都变大，则下列判断中正确的是：（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路12.（多选）某同学连接电路如图12所示，闭合开关S后，发现灯不亮，为检查电...
