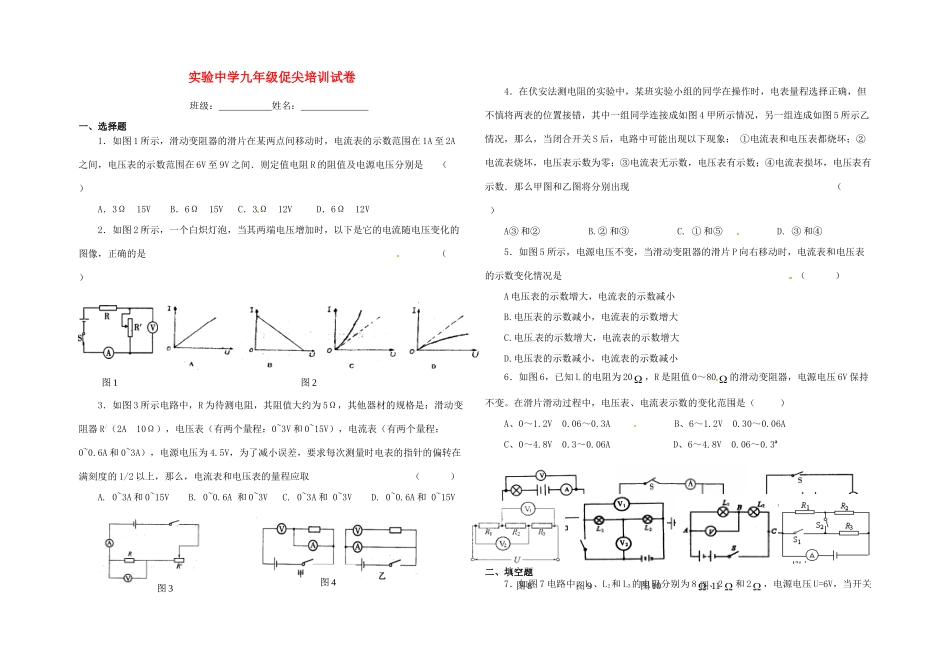

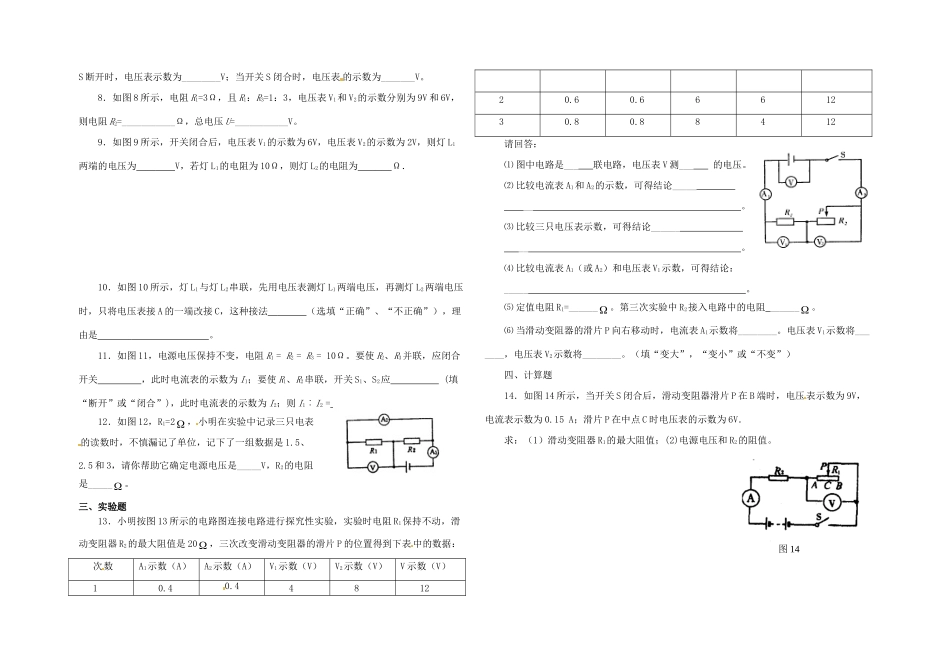

实验中学九年级促尖培训试卷班级：姓名：一、选择题1．如图1所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是（）A．3Ω15VB．6Ω15VC．3Ω12VD．6Ω12V2．如图2所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（）3．如图3所示电路中，R为待测电阻，其阻值大约为5Ω，其他器材的规格是：滑动变阻器R/（2A10Ω），电压表（有两个量程：0~3V和0~15V），电流表（有两个量程：0~0.6A和0~3A），电源电压为4.5V，为了减小误差，要求每次测量时电表的指针的偏转在满刻度的1/2以上，那么，电流表和电压表的量程应取（）A.0~3A和0~15VB.0~0.6A和0~3VC.0~3A和0~3VD.0~0.6A和0~15V4．在伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连接成如图4甲所示情况，另一组连成如图5所示乙情况，那么，当闭合开关S后，电路中可能出现以下现象：①电流表和电压表都烧坏；②电流表烧坏，电压表示数为零；③电流表无示数，电压表有示数；④电流表损坏，电压表有示数．那么甲图和乙图将分别出现（）A③和②B.②和③C.①和⑤D.③和④5．如图5所示，电源电压不变，当滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况是（）A电压表的示数增大，电流表的示数减小B.电压表的示数减小，电流表的示数增大C.电压表的示数增大，电流表的示数增大D.电压表的示数减小，电流表的示数减小6．如图6，已知L的电阻为20，R是阻值0～80的滑动变阻器，电源电压6V保持不变。在滑片滑动过程中，电压表、电流表示数的变化范围是（）A、0～1.2V0.06～0.3AB、6～1.2V0.30～0.06AC、0～4.8V0.3～0.06AD、6～4.8V0.06～0.3ª二、填空题7．如图7电路中，L1、L2和L3的电阻分别为8、2和2，电源电压U=6V，当开关图1图2图5图6图7图8图9图10图11图4图3S断开时，电压表示数为________V；当开关S闭合时，电压表的示数为_______V。8．如图8所示，电阻R1=3Ω，且R1：R3=1：3，电压表V1和V2的示数分别为9V和6V，则电阻R2=___________Ω，总电压U=___________V。9．如图9所示，开关闭合后，电压表V1的示数为6V，电压表V2的示数为2V，则灯L1两端的电压为V，若灯L1的电阻为10Ω，则灯L2的电阻为Ω．10．如图10所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（选填“正确”、“不正确”），理由是。11．如图11，电源电压保持不变，电阻R1=R2=R3=10Ω。要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2=。12．如图12，R1=2，小明在实验中记录三只电表的读数时，不慎漏记了单位，记下了一组数据是1.5、2.5和3，请你帮助它确定电源电压是_____V，R2的电阻是_____。三、实验题13．小明按图13所示的电路图连接电路进行探究性实验，实验时电阻R1保持不动，滑动变阻器R2的最大阻值是20，三次改变滑动变阻器的滑片P的位置得到下表中的数据：次数A1示数（A）A2示数（A）V1示数（V）V2示数（V）V示数（V）10.40.4481220.60.6661230.80.88412请回答：⑴图中电路是___联电路，电压表V测___的电压。⑵比较电流表A1和A2的示数，可得结论_______。⑶比较三只电压表示数，可得结论________。⑷比较电流表A1（或A2）和电压表V1示数，可得结论：_____。⑸定值电阻R1=______。第三次实验中R2接入电路中的电阻______。⑹当滑动变阻器的滑片P向右移动时，电流表A1示数将________。电压表V1示数将_______，电压表V2示数将________。（填“变大”，“变小”或“不变”）四、计算题14．如图14所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15A；滑片P在中点C时电压表的示数为6V．求：（1）滑动变阻器R1的最大阻值；(2)电源电压和R2的阻值。图1415．如图15所示，R1与R2串联在电路中，已知R1两端电压为1.5V，R2两端电压为4.5V，R1+R2=600。其中R2为滑动变阻...
