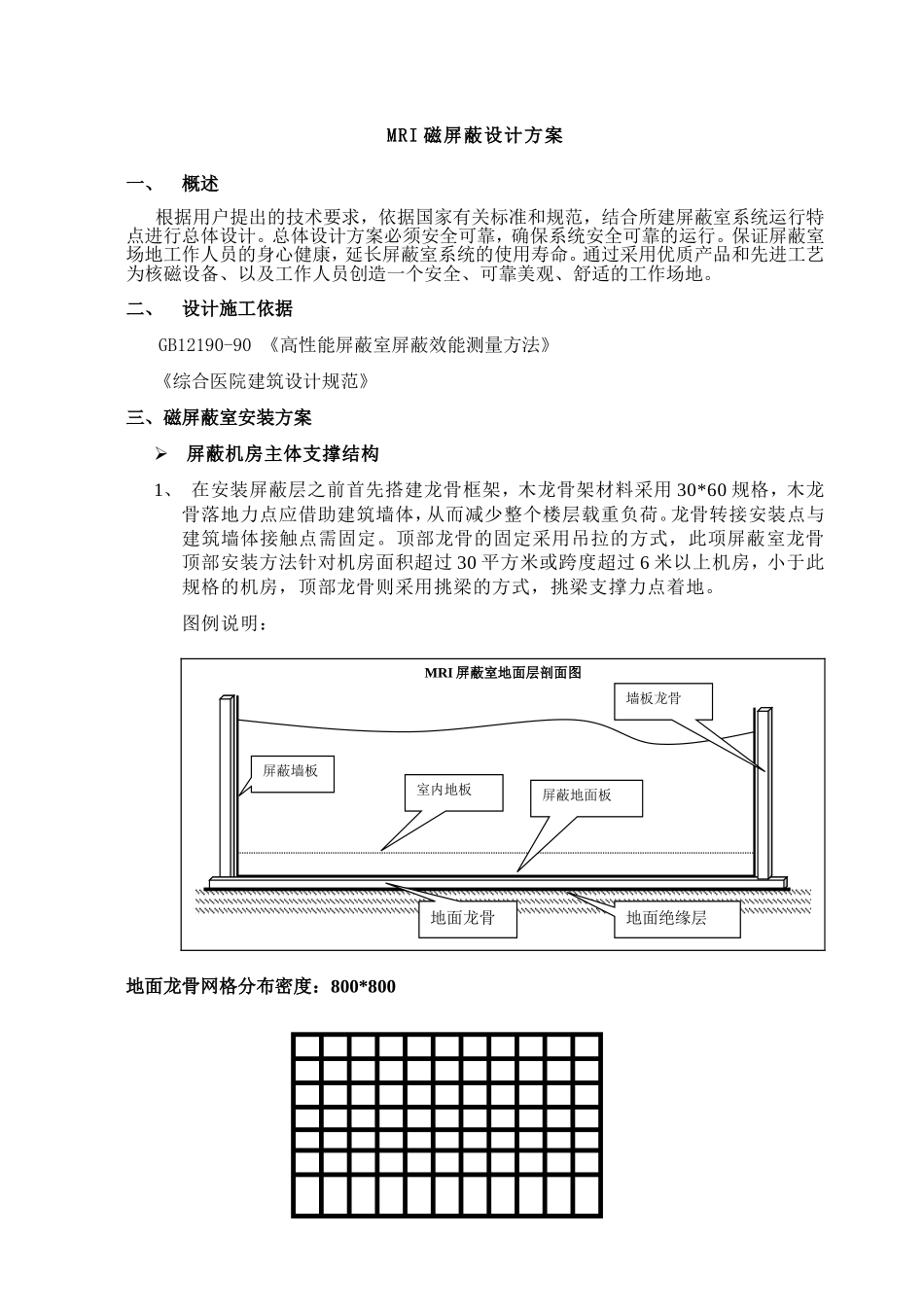

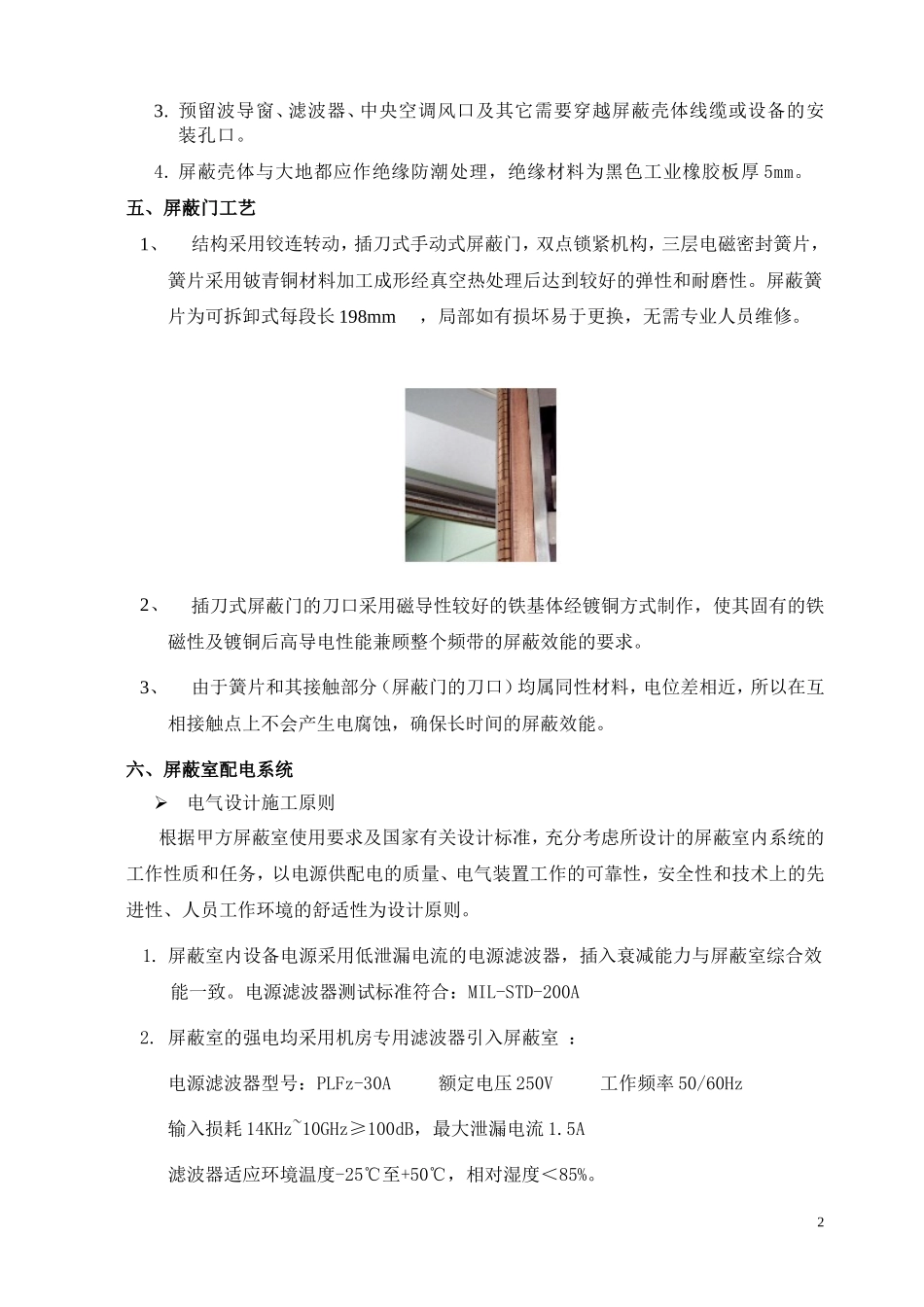

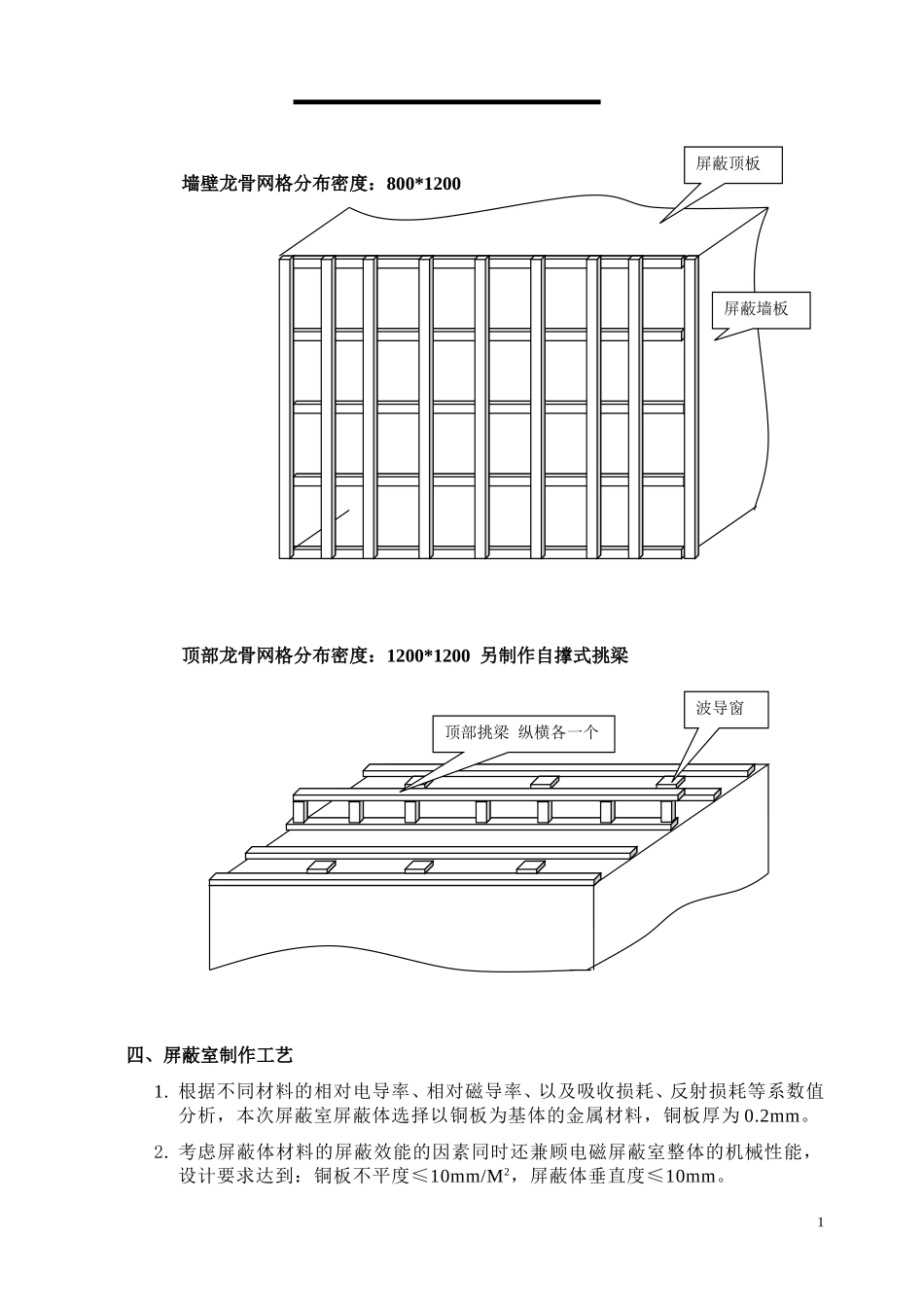

MRI磁屏蔽设计方案一、概述根据用户提出的技术要求，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。总体设计方案必须安全可靠，确保系统安全可靠的运行。保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。通过采用优质产品和先进工艺为核磁设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。二、设计施工依据GB12190-90《高性能屏蔽室屏蔽效能测量方法》《综合医院建筑设计规范》三、磁屏蔽室安装方案屏蔽机房主体支撑结构1、在安装屏蔽层之前首先搭建龙骨框架，木龙骨架材料采用30*60规格，木龙骨落地力点应借助建筑墙体，从而减少整个楼层载重负荷。龙骨转接安装点与建筑墙体接触点需固定。顶部龙骨的固定采用吊拉的方式，此项屏蔽室龙骨顶部安装方法针对机房面积超过30平方米或跨度超过6米以上机房，小于此规格的机房，顶部龙骨则采用挑梁的方式，挑梁支撑力点着地。图例说明：地面龙骨网格分布密度：800*800MRI屏蔽室地面层剖面图屏蔽墙板室内地板屏蔽地面板墙板龙骨地面龙骨地面绝缘层墙壁龙骨网格分布密度：800*1200顶部龙骨网格分布密度：1200*1200另制作自撑式挑梁四、屏蔽室制作工艺1.根据不同材料的相对电导率、相对磁导率、以及吸收损耗、反射损耗等系数值分析，本次屏蔽室屏蔽体选择以铜板为基体的金属材料，铜板厚为0.2mm。2.考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：铜板不平度≤10mm/M2，屏蔽体垂直度≤10mm。1波导窗顶部挑梁纵横各一个屏蔽顶板屏蔽墙板3.预留波导窗、滤波器、中央空调风口及其它需要穿越屏蔽壳体线缆或设备的安装孔口。4.屏蔽壳体与大地都应作绝缘防潮处理，绝缘材料为黑色工业橡胶板厚5mm。五、屏蔽门工艺1、结构采用铰连转动，插刀式手动式屏蔽门，双点锁紧机构，三层电磁密封簧片，簧片采用铍青铜材料加工成形经真空热处理后达到较好的弹性和耐磨性。屏蔽簧片为可拆卸式每段长198mm，局部如有损坏易于更换，无需专业人员维修。2、插刀式屏蔽门的刀口采用磁导性较好的铁基体经镀铜方式制作，使其固有的铁磁性及镀铜后高导电性能兼顾整个频带的屏蔽效能的要求。3、由于簧片和其接触部分（屏蔽门的刀口）均属同性材料，电位差相近，所以在互相接触点上不会产生电腐蚀，确保长时间的屏蔽效能。六、屏蔽室配电系统电气设计施工原则根据甲方屏蔽室使用要求及国家有关设计标准，充分考虑所设计的屏蔽室内系统的工作性质和任务，以电源供配电的质量、电气装置工作的可靠性，安全性和技术上的先进性、人员工作环境的舒适性为设计原则。1.屏蔽室内设备电源采用低泄漏电流的电源滤波器，插入衰减能力与屏蔽室综合效能一致。电源滤波器测试标准符合：MIL-STD-200A2.屏蔽室的强电均采用机房专用滤波器引入屏蔽室：电源滤波器型号：PLFz-30A额定电压250V工作频率50/60Hz输入损耗14KHz~10GHz≥100dB，最大泄漏电流1.5A滤波器适应环境温度-25℃至+50℃，相对湿度＜85%。23.电源滤波器应集中安装，滤波器前端不能有过流保护装置但可设置过载保护装置。4.负荷总用电量及电源进线类别:室内设备用电，插座，照明及辅助用电。5.室内电缆沟或管线走线，按要求位置配置电源插座，线缆经金属线槽暗敷引至使用点。（按现场环境和用户要求分布）。6.为保障各种设备的用电安全，屏蔽室外制作一个电控箱作该机房的电源总控，内设空气开关，熔断器，指示灯，端按钮、接地线柱等。七、室内装饰装修设计依据国标GB50222-95《建筑内部装修设计防火规范》机房楼层及现场实际情况。装修主要材料的选择根据《建筑内部装修设计防火规范》室内装修要求，所选材料材料应为（燃烧性能等级Ａ）或难燃烧材料（燃烧性能等级Ｂ1）1、顶：选用吸音矿棉板或石膏板（燃烧性能等级Ａ），其规格为方板或条形板，内衬黑色吸音阻燃纸，该吊顶板不起尘不吸尘拆装方便，为吊顶内的线路及灯具的维修提供了条件。2、墙面：室内墙面装饰选用高强度环保型铝塑板，其规格为长条形，条幅1000mm，黑色线缝。3、地板：选用优质抗静电PVC地板（燃烧性能等级A）。4、除主材选择非燃性或难燃性材料外，其它材...
