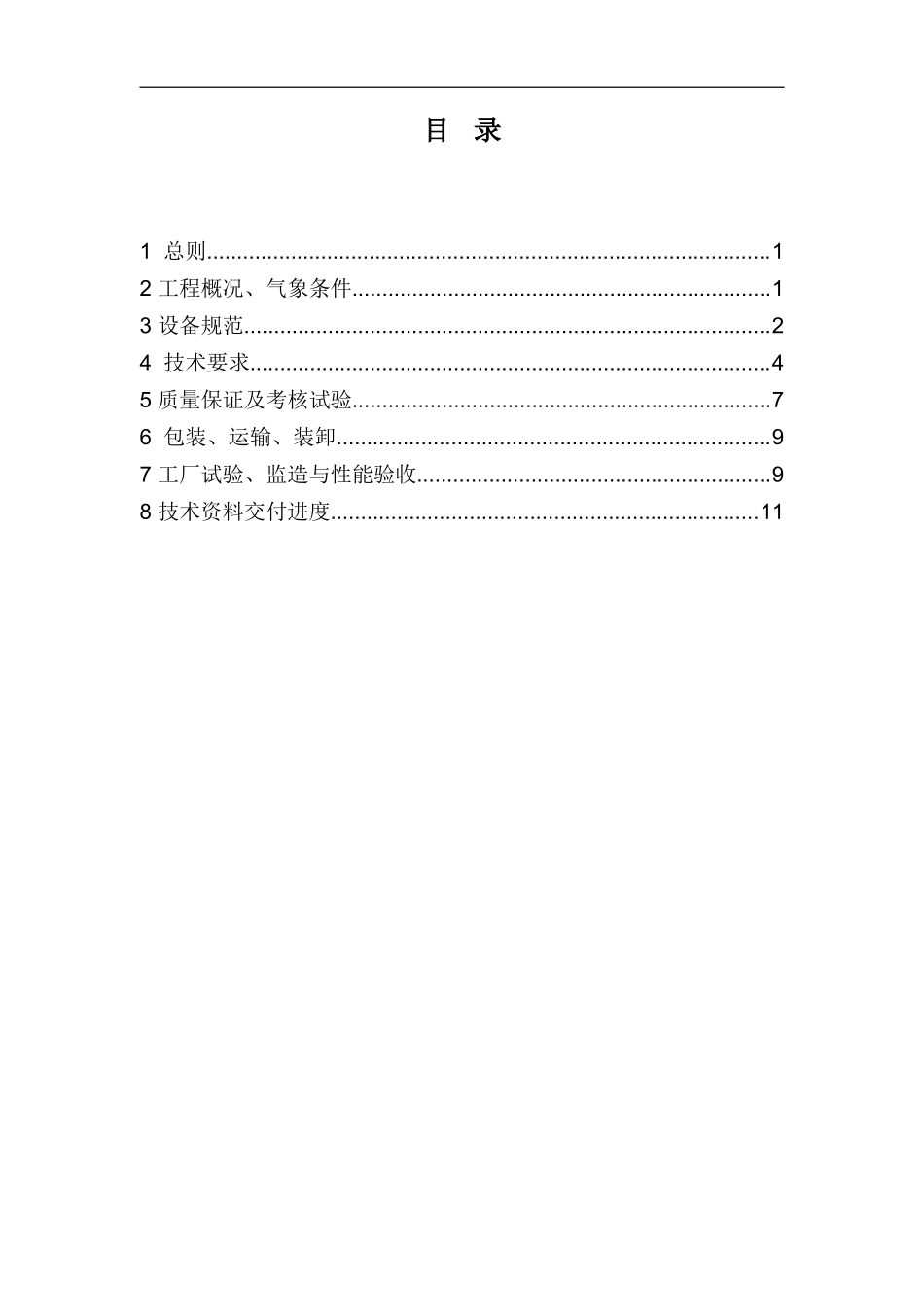

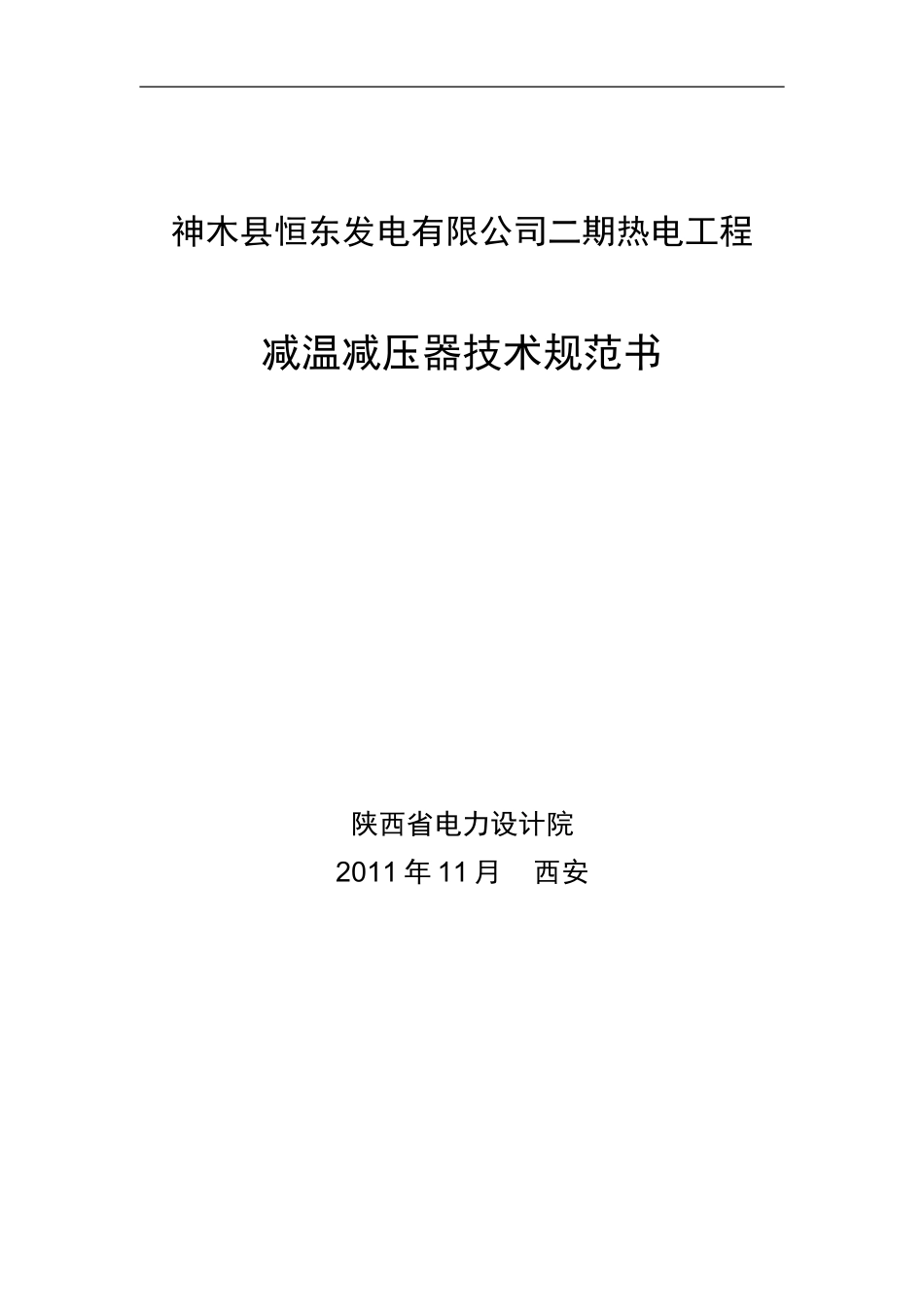

神木县恒东发电有限公司二期热电工程减温减压器技术规范书陕西省电力设计院2011年11月西安批准：审核：校核：编写：1目录1总则..............................................................................................12工程概况、气象条件......................................................................13设备规范........................................................................................24技术要求.......................................................................................45质量保证及考核试验......................................................................76包装、运输、装卸........................................................................97工厂试验、监造与性能验收...........................................................98技术资料交付进度.......................................................................11神木县恒东发电有限公司二期热电工程减温减压器技术规范书1总则1.1本规范书适用于神木县恒东发电有限公司二期热电工程（150MW抽汽凝汽式直接空冷汽轮发电机组）的采暖备用蒸汽减温减压器。它包括本体及辅助设备的功能设计、结构、制造、性能、安装和试验等方面的技术要求。1.2本技术规范提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本技术规范和相关的国4际国内工业标准的优质产品。1.3如投标方没有对本技术规范提出书面异议，招标方则可认为投标方提供的产品完全满足本技术规范的要求。1.4如招标方有除本技术规范以外的其他要求，应以书面形式提出，经招标、投标双方讨论、确认后，载于本技术规范。1.5本技术规范所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。1.6投标方对减温减压装置的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得招标方的认可。1.7在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。1.8产品应在同容量机组工程或相似条件下有1－2台运行并经过两年，已证明安全可靠。2工程概况、气象条件2.1工程概况本期工程安装1台50MW空冷抽汽凝汽式发电机组。2.2气象条件电厂海拔：1260(黄海高程基准)年平均大气压：~900.0hPa年平均气温：8.5℃室外极端最高气温：41.2℃室外极端最低气温：-29℃最热月平均气温：23.6℃最冷月平均气温：-9.6℃平均水汽压：7.7hPa最大水汽压：30.0hPa历年平均相对湿度：55％年平均降水量：405.6mm1神木县恒东发电有限公司二期热电工程减温减压器技术规范书一日内最大降水量：141.1mm年平均蒸发量：1836.3mm历年平均风速：1.8m/s历年最大风速：20.7m/s最大积雪深度：12cm最大冻土深度：146cm全年主导风向：N、SSE日照百分率：62％平均大风日数：7.3天最多雷暴日数：46天最多雾日数：12天最多冻融交替循环次数：＞50times地震基本烈度：Ⅵ度基本地震动峰值加速度0.05g地震动反应谱特征周期0.35s3设备规范3.1减温减压器设备规范3.1.1设备名称及用途3.1.1.1设备名称：采暖备用蒸汽减温减压器，本工程1套。3.1.1.2设备用途：降低主蒸汽温度、压力至参暖蒸汽参数。3.1.2设备的安装地点及标高主厂房框架运转层8.00m。3.1.3减温减压器技术参数3.1.3.1型式：卧式；直通型，即水平进、水平出。3.1.3.2主要参数：一次、二次蒸汽，减温水参数见下表；名称采暖用蒸汽减温减压器数量1一次蒸汽工作压力（MPa.a）9.81一次蒸汽工作温度（℃）540一次蒸汽额定流量（t/h）100一次蒸汽最大流量（t/h）130二次蒸汽工作压力（MPa.a）0.7852神木县恒东发电有限公司二期热电工程减温减压器技术规范书名称采暖用蒸汽减温减压器二次蒸汽设计压力（MPa.a）1.6二次蒸汽工作温度（℃）255二次蒸汽设计温度（℃）300二次蒸汽额定流量（t/h）二次蒸汽最大流量（t/h）减温水正常压力（MPa.a）1.6减温水最低压力（MPa.a）减温水正常温度（℃）54减温水最高温度（℃）7...
