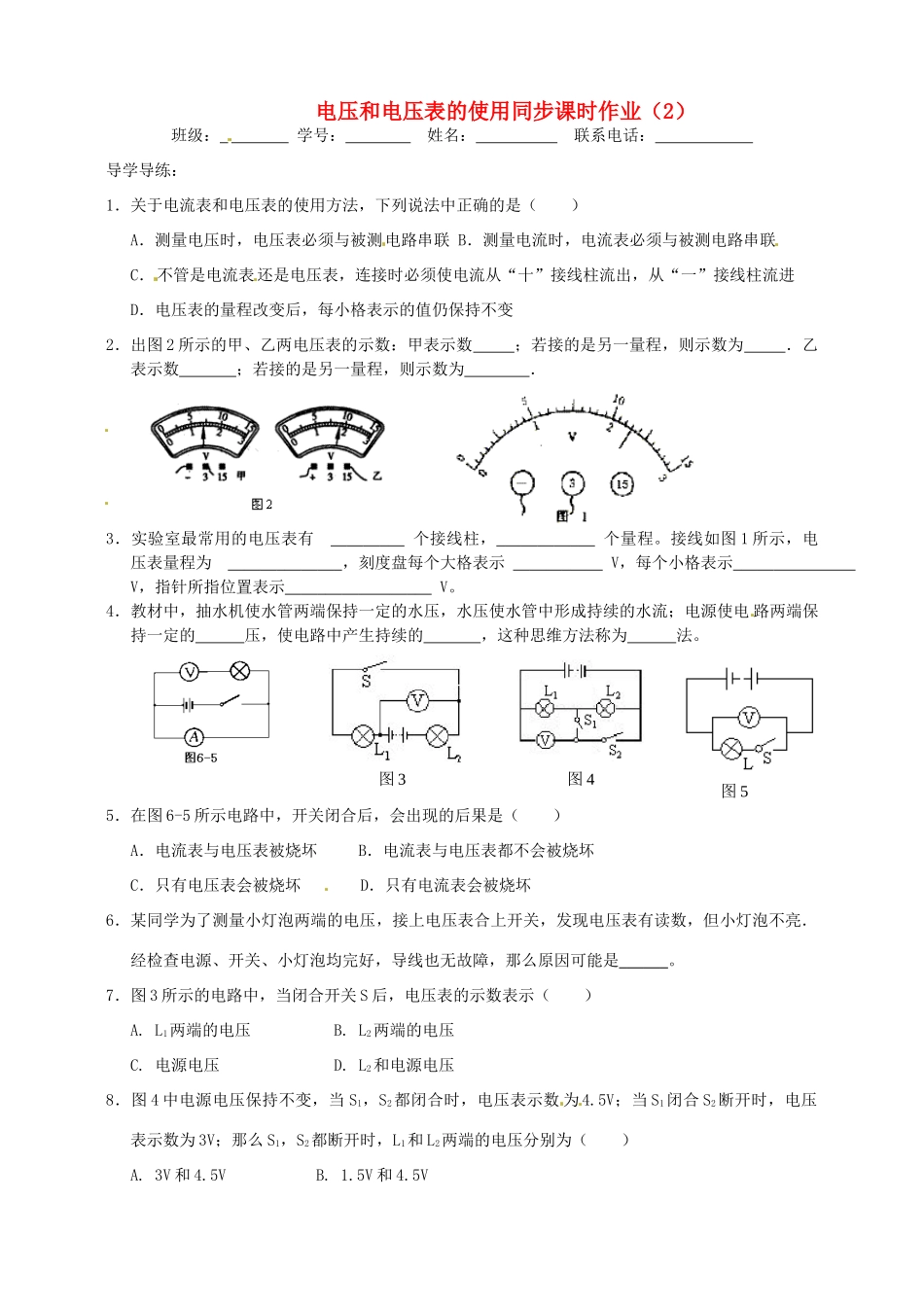

电压和电压表的使用同步课时作业（2）班级：学号：姓名：联系电话：导学导练：1．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“十”接线柱流出，从“一”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变2．出图2所示的甲、乙两电压表的示数：甲表示数；若接的是另一量程，则示数为．乙表示数；若接的是另一量程，则示数为．3．实验室最常用的电压表有个接线柱，个量程。接线如图1所示，电压表量程为，刻度盘每个大格表示V，每个小格表示V，指针所指位置表示V。4．教材中，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的压，使电路中产生持续的，这种思维方法称为法。5．在图6-5所示电路中，开关闭合后，会出现的后果是（）A．电流表与电压表被烧坏B．电流表与电压表都不会被烧坏C．只有电压表会被烧坏D．只有电流表会被烧坏6．某同学为了测量小灯泡两端的电压，接上电压表合上开关，发现电压表有读数，但小灯泡不亮．经检查电源、开关、小灯泡均完好，导线也无故障，那么原因可能是______。7．图3所示的电路中，当闭合开关S后，电压表的示数表示（）A.L1两端的电压B.L2两端的电压C.电源电压D.L2和电源电压8．图4中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为（）A.3V和4.5VB.1.5V和4.5V图3图4图5C.3V和1.5VD.1.5V和3V9．如图5所示，电源电压保持不变，开关S从闭合到断开时，则电压表应该是（）A.示数变为0B.有示数，测量的是电源电压C.有示数，测量的都是灯两端的电压D.示数将变大，但无法测量
