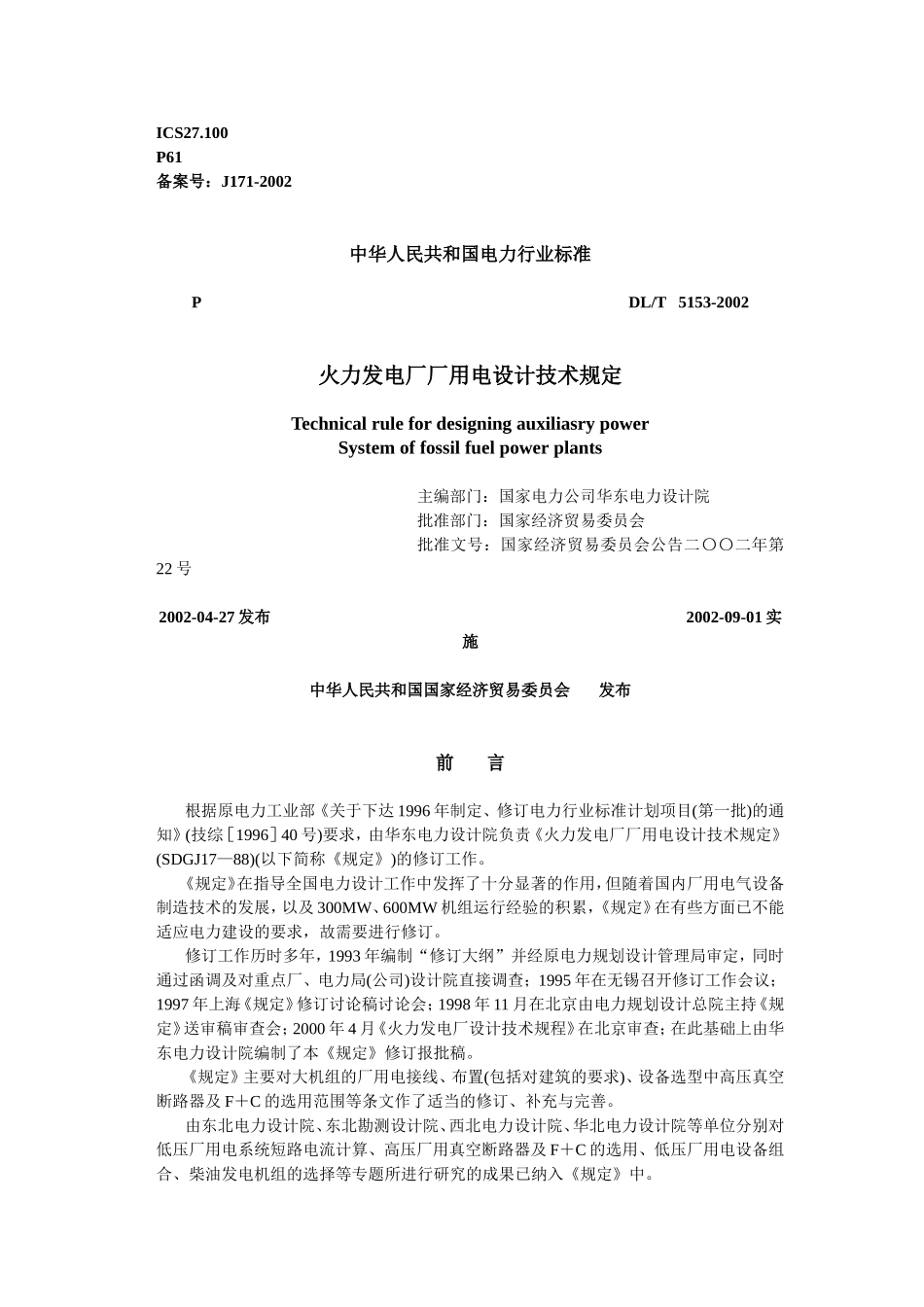

ICS27.100P61备案号：J171-2002中华人民共和国电力行业标准PDL/T5153-2002火力发电厂厂用电设计技术规定TechnicalrulefordesigningauxiliasrypowerSystemoffossilfuelpowerplants主编部门：国家电力公司华东电力设计院批准部门：国家经济贸易委员会批准文号：国家经济贸易委员会公告二〇〇二年第22号2002-04-27发布2002-09-01实施中华人民共和国国家经济贸易委员会发布前言根据原电力工业部《关于下达1996年制定、修订电力行业标准计划项目(第一批)的通知》(技综［1996］40号)要求，由华东电力设计院负责《火力发电厂厂用电设计技术规定》(SDGJ17—88)(以下简称《规定》)的修订工作。《规定》在指导全国电力设计工作中发挥了十分显著的作用，但随着国内厂用电气设备制造技术的发展，以及300MW、600MW机组运行经验的积累，《规定》在有些方面已不能适应电力建设的要求，故需要进行修订。修订工作历时多年，1993年编制“修订大纲”并经原电力规划设计管理局审定，同时通过函调及对重点厂、电力局(公司)设计院直接调查；1995年在无锡召开修订工作会议；1997年上海《规定》修订讨论稿讨论会；1998年11月在北京由电力规划设计总院主持《规定》送审稿审查会；2000年4月《火力发电厂设计技术规程》在北京审查；在此基础上由华东电力设计院编制了本《规定》修订报批稿。《规定》主要对大机组的厂用电接线、布置(包括对建筑的要求)、设备选型中高压真空断路器及F＋C的选用范围等条文作了适当的修订、补充与完善。由东北电力设计院、东北勘测设计院、西北电力设计院、华北电力设计院等单位分别对低压厂用电系统短路电流计算、高压厂用真空断路器及F＋C的选用、低压厂用电设备组合、柴油发电机组的选择等专题所进行研究的成果已纳入《规定》中。本《规定》由电力行业电力规划设计标准化技术委员会归口。主编单位：华东电力设计院。主要起草人：邹昌泉、陈品森、尤国铭、樊延龄、李锡芝、张新亚。本《规定》委托电力行业电力规划设计标准化技术委员会解释。目次1范围2引用标准3总则4厂用电接线4.1厂用电电压4.2厂用电系统中性点的接地方式4.3厂用母线的接线方式4.4厂用工作电源4.5厂用备用、起动/备用电源4.6交流保安电源和不停电电源4.7厂用电负荷的连接和供电方式4.8低压检修供电网络5厂用变压器和电抗器的选择及电动机起动时的电压校验5.1负荷计算5.2容量选择5.3电压调整5.4电动机正常起动时的电压校验5.5成组电动机自起动时厂用母线电压的校验5.6阻抗选择6厂用电动机6.1型式选择6.2电压选择及容量校验7短路电流计算及电器和导体的选择7.1高压厂用电系统短路电流计算7.2高压厂用设备的选型7.3低压厂用电系统短路电流计算7.4低压电器的选择7.5低压电器的组合8厂用电气设备的布置8.1厂用配电装置的布置8.2厂用变压器及其他厂用电气设备布置8.3对建筑物的要求8.4对通风的要求9厂用电继电保护装置9.1厂用电继电保护的一般要求9.2中性点非直接接地的厂用电系统的单相接地保护9.3厂用工作及备用电抗器回路的保护9.4高压厂用变压器的保护9.5低压厂用变压器的保护9.6高压厂用电动机的保护9.7低压厂用电动机的保护9.8厂用线路的保护9.9柴油发电机的保护10厂用电控制、信号、测量及自动装置10.1厂用电的控制和信号10.2厂用电气设备的测量仪表10.3厂用电的自动装置10.4柴油发电机的控制、信号、测量及自动装置附录A(提示的附录)火力发电厂厂用电率的估算方法(近似计算)附录B(提示的附录)常用厂用负荷特性表附录C(提示的附录)高压厂用电系统中性点接地设备的选择附录D(提示的附录)柴油发电机组的选择附录E(提示的附录)给粉配电箱电源自动切换接线附录F(提示的附录)检修配电箱装设地点及数量附录G(提示的附录)厂用电的负荷计算附录H(标准的附录)厂用电电压调整计算附录J(标准的附录)电动机正常起动时的电压计算附录K(标准的附录)成组电动机自起动时厂用母线电压的计算附录L(提示的附录)电动机起动温升计算附录M(提示的附录)高压厂用电系统短路电流计算附录N(提示的附录)380V动力中心短路电流实用计算法附录P(标准的附录)380V系统短路电流计算曲线附录Q(标准的附录)熔断器及断路器的选择附录R(提示的附录)3...
